ASM提供了自定义外部授权服务，在服务间互相通信时加入鉴权流程，以确保只有得到授权的情况下，才能访问关键服务。本文以httpbin应用和sleep应用为例，介绍如何实现接入gRPC协议的外部授权服务。

前提条件

外部授权流程

  1. 在ACK部署外部授权服务。

    该服务需遵循Istio自定义鉴权服务接口规范，支持HTTP和gRPC协议。

  2. 在ACK部署示例应用，用于验证外部授权功能。
  3. 在ASM定义外部授权服务，关联步骤1创建的外部授权服务，使ASM可以使用该服务进行鉴权。
  4. 在ASM创建授权策略，配置需要外部鉴权的应用，并将鉴权指向步骤3配置的外部授权服务。

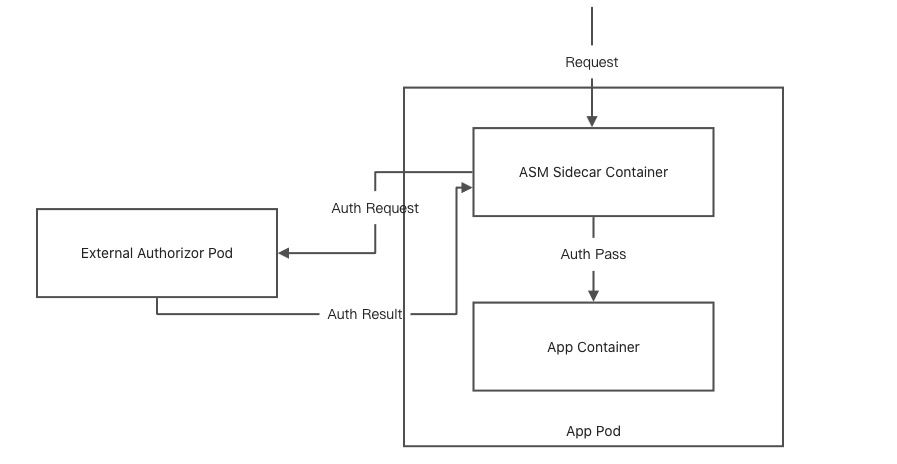

流程图

步骤一：部署外部授权服务

在集群中部署外部授服务。该服务需遵循Istio自定义鉴权服务接口规范，支持HTTP和gRPC协议，用于实现外部鉴权逻辑。本文使用的示例服务要求请求必须带有x-ext-authz: allow请求头，才能通过鉴权访问成功。
说明 本文提供了外部授权服务示例，您也可以参考本示例应用的代码，创建自己的外部授权服务，具体内容，请参见外部授权。
  1. 通过kubectl工具连接集群。
  2. 使用以下内容，创建ext-authz.yaml。
    # Copyright Istio Authors
#
#   Licensed under the Apache License, Version 2.0 (the "License");
#   you may not use this file except in compliance with the License.
#   You may obtain a copy of the License at
#
#       http://www.apache.org/licenses/LICENSE-2.0
#
#   Unless required by applicable law or agreed to in writing, software
#   distributed under the License is distributed on an "AS IS" BASIS,
#   WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
#   See the License for the specific language governing permissions and
#   limitations under the License.

# Example configurations for deploying ext-authz server separately in the mesh.

apiVersion: v1
kind: Service
metadata:
  name: ext-authz
  labels:
    app: ext-authz
spec:
  ports:
  - name: http
    port: 8000
    targetPort: 8000
  - name: grpc
    port: 9000
    targetPort: 9000
  selector:
    app: ext-authz
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ext-authz
spec:
  replicas: 1
  selector:
    matchLabels:
      app: ext-authz
  template:
    metadata:
      labels:
        app: ext-authz
    spec:
      containers:
      - image: istio/ext-authz:0.6
        imagePullPolicy: IfNotPresent
        name: ext-authz
        ports:
        - containerPort: 8000
        - containerPort: 9000
---
  3. 执行以下命令，在集群中部署外部授权服务。
    kubectl apply -f ext-authz.yaml

    预期输出：

    service/ext-authz created
deployment.apps/ext-authz created
  4. 执行以下命令， 验证应用是否正常工作。
    kubectl logs "$(kubectl get pod -l app=ext-authz -n default -o jsonpath={.items..metadata.name})" -n default -c ext-authz

    预期输出：

    2021/01/07 22:55:47 Starting HTTP server at [::]:8000
2021/01/07 22:55:47 Starting gRPC server at [::]:9000

    返回以上结果，说明外部授权服务部署成功。

  5. 获取ext-authz应用的gRPC协议端口。
    1. 登录容器服务管理控制台。
    2. 在控制台左侧导航栏中，单击集群。
    3. 在集群列表页面中，单击目标集群名称或者目标集群右侧操作列下的详情。
    4. 在集群管理页左侧导航栏中，选择网络 > 服务。
    5. 在服务页面单击ext-authz。
      在端点区域可以看到gRPC协议的端口为9000。

步骤二：部署示例应用

  1. 使用以下内容，创建httpbin.yaml。
    # Copyright Istio Authors
#
#   Licensed under the Apache License, Version 2.0 (the "License");
#   you may not use this file except in compliance with the License.
#   You may obtain a copy of the License at
#
#       http://www.apache.org/licenses/LICENSE-2.0
#
#   Unless required by applicable law or agreed to in writing, software
#   distributed under the License is distributed on an "AS IS" BASIS,
#   WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
#   See the License for the specific language governing permissions and
#   limitations under the License.

##################################################################################################
# httpbin service
##################################################################################################
apiVersion: v1
kind: ServiceAccount
metadata:
  name: httpbin
---
apiVersion: v1
kind: Service
metadata:
  name: httpbin
  labels:
    app: httpbin
    service: httpbin
spec:
  ports:
  - name: http
    port: 8000
    targetPort: 80
  selector:
    app: httpbin
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: httpbin
spec:
  replicas: 1
  selector:
    matchLabels:
      app: httpbin
      version: v1
  template:
    metadata:
      labels:
        app: httpbin
        version: v1
    spec:
      serviceAccountName: httpbin
      containers:
      - image: docker.io/kennethreitz/httpbin
        imagePullPolicy: IfNotPresent
        name: httpbin
        ports:
        - containerPort: 80
  2. 执行以下命令，在集群中部署httpbin应用。
    kubectl apply -f httpbin.yaml
  3. 使用以下内容，创建sleep.yaml。
    # Copyright Istio Authors
#
#   Licensed under the Apache License, Version 2.0 (the "License");
#   you may not use this file except in compliance with the License.
#   You may obtain a copy of the License at
#
#       http://www.apache.org/licenses/LICENSE-2.0
#
#   Unless required by applicable law or agreed to in writing, software
#   distributed under the License is distributed on an "AS IS" BASIS,
#   WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
#   See the License for the specific language governing permissions and
#   limitations under the License.

##################################################################################################
# Sleep service
##################################################################################################
apiVersion: v1
kind: ServiceAccount
metadata:
  name: sleep
---
apiVersion: v1
kind: Service
metadata:
  name: sleep
  labels:
    app: sleep
    service: sleep
spec:
  ports:
  - port: 80
    name: http
  selector:
    app: sleep
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: sleep
spec:
  replicas: 1
  selector:
    matchLabels:
      app: sleep
  template:
    metadata:
      labels:
        app: sleep
    spec:
      terminationGracePeriodSeconds: 0
      serviceAccountName: sleep
      containers:
      - name: sleep
        image: curlimages/curl
        command: ["/bin/sleep", "3650d"]
        imagePullPolicy: IfNotPresent
        volumeMounts:
        - mountPath: /etc/sleep/tls
          name: secret-volume
      volumes:
      - name: secret-volume
        secret:
          secretName: sleep-secret
          optional: true
---
  4. 执行以下命令，在集群中部署sleep应用。
    kubectl apply -f sleep.yaml

步骤三：管理外部授权服务

您需要将步骤一部署的服务声明到服务网格中，使服务网格可以使用该服务进行鉴权。

  1. 登录ASM控制台。
  2. 在左侧导航栏，选择服务网格 > 网格管理。
  3. 在网格管理页面，找到待配置的实例，单击实例的名称或在操作列中单击管理。
  4. 在网格详情页面左侧导航栏选择零信任安全 > 外部授权服务。
  5. 在外部授权服务页面，单击创建。
  6. 在创建外部授权服务页面设置参数，然后单击创建。
    类型 参数 描述
    必选参数 名称 自定义外部授权服务名称，本文设置为test。
    协议 选择外部授权应用的协议，本文设置为GRPC。
    服务地址 输入外部授权应用的服务地址<应用名称>.<命名空间名称>.svc.<集群域名>，本文设置为ext-authz.default.svc.cluster.local。
    服务端口 输入外部授权应用的服务端口，本文设置为9000。
    超时时间 如果鉴权应用未在该时间内返回，则认为鉴权服务不可用，本文设置为10秒。
    可选参数 鉴权服务不可用时放行请求 是否在鉴权服务不可用时放行请求，若启用该选项，则鉴权服务不可用时请求被放行。
    鉴权服务不可用自定义错误码 该选项仅在关闭鉴权服务不可用时放行请求时可选，若启用该选项，需填写错误码，在鉴权服务不可用时，该错误码将被返回至调用端。
    在鉴权请求中携带请求Body 启用该选项后，需填写鉴权请求携带Body的最大长度，若启用允许将不完整消息发往鉴权服务，当被鉴权请求Body大于设置的最大长度时，从最大长度处截取，并将截取后的Body发往鉴权服务。
    在鉴权请求中携带Header 启用该选项后，需填写期望携带的Header Key，匹配的Header将被设置于传送至外部鉴权服务的请求中。
    说明 仅设置协议为HTTP时，才可以设置该参数。
    在鉴权请求中新增header 启用该选项后，需填写期望在鉴权请求中新增的Header Key和Header Value，这些Header将被增加到发往鉴权服务的鉴权请求中。

    若Header在请求中已经存在，则覆盖原Header。

    说明 仅设置协议为HTTP时，才可以设置该参数。
    鉴权通过时覆盖Header 启用该选项后，需填写期望覆盖的Header Key，外部鉴权通过时，使用鉴权请求Response中匹配的Header覆盖发往目标服务请求中的Header。
    说明 仅设置协议为HTTP时，才可以设置该参数。
    鉴权失败时覆盖Header 启用该选项后，需填写期望覆盖的Header Key，外部鉴权失败时，使用鉴权请求Response中匹配的Header覆盖返回至调用服务Response中的Header。
    说明 仅设置协议为HTTP时，才可以设置该参数。

步骤四：创建授权策略

您需要创建授权策略来配置需要鉴权的请求操作。

  1. 登录ASM控制台。
  2. 在左侧导航栏，选择服务网格 > 网格管理。
  3. 在网格管理页面，找到待配置的实例，单击实例的名称或在操作列中单击管理。
  4. 在网格详情页面左侧导航栏选择零信任安全 > 授权策略。
  5. 在授权策略页面单击创建。
  6. 在创建页面配置参数，然后单击确定。
    参数 描述
    命名空间 选择示例应用部署的命名空间，本文设置为default。
    名称 自定义授权策略名称，本文设置为test1。
    策略 设置授权策略，本文设置为RULES。
    动作 设置授权动作，本文设置为CUSTOM。
    Provider Name 选择外部授权服务，本文设置为test。
    工作负载标签选择 设置授权策略生效的工作负载。

    打开工作负载标签选择开关，单击新增匹配标签，设置名称为app，值为httpbin。

    请求操作 设置需要鉴权的请求操作。

    打开请求操作开关，单击增加请求操作到列表中，单击增加请求操作，设置请求操作域为paths，值为/headers。

步骤五：验证自定义外部授权是否成功

  1. 执行以下命令，访问httpbin.default:8000/ip。
    kubectl exec "$(kubectl get pod -l app=sleep -n default -o jsonpath={.items..metadata.name})" -c sleep -n default -- curl "http://httpbin.default:8000/ip" -s -o /dev/null -w "%{http_code}\n"

    预期输出：

    200

    返回以上结果，说明没有触发鉴权。

  2. 执行以下命令，带有x-ext-authz: deny请求头访问httpbin.default:8000/headers。
    kubectl exec "$(kubectl get pod -l app=sleep -n default -o jsonpath={.items..metadata.name})" -c sleep -ndefault -- curl "http://httpbin.default:8000/headers" -H "x-ext-authz: deny" -s

    预期输出：

    denied by ext_authz for not found header `x-ext-authz: allow` in the request

    返回以上结果，说明触发鉴权，但是鉴权未通过。

  3. 执行以下命令，带有x-ext-authz: allow请求头访问httpbin.default:8000/headers。
    kubectl exec "$(kubectl get pod -l app=sleep -n default -o jsonpath={.items..metadata.name})" -c sleep -n default -- curl "http://httpbin.default:8000/headers" -H "x-ext-authz: allow" -s

    预期输出：

    {
  "headers": {
    "Accept": "*/*",
    "Host": "httpbin:8000",
    "User-Agent": "curl/7.76.0-DEV",
    "X-B3-Parentspanid": "430f770aeb7ef215",
    "X-B3-Sampled": "0",
    "X-B3-Spanid": "60ff95c5acdf5288",
    "X-B3-Traceid": "fba72bb5765daf5a430f770aeb7e****",
    "X-Envoy-Attempt-Count": "1",
    "X-Ext-Authz": "allow",
    "X-Ext-Authz-Check-Result": "allowed",
    "X-Forwarded-Client-Cert": "By=spiffe://cluster.local/ns/default/sa/httpbin;Hash=e5178ee79066bfbafb1d98044fcd0cf80db76be8714c7a4b630c7922df520bf2;Subject=\"\";URI=spiffe://cluster.local/ns/default/sa/sleep"
  }
}

    返回以上结果，说明触发鉴权，并且鉴权通过。

    根据以上结果，可以看到访问httpbin.default:8000/headers时，请求中必须带有x-ext-authz: allow才能访问成功，说明自定义外部授权成功。
