区域图(v4.0及以上版本)

更新时间: 2023-02-23 18:18:46

本文介绍区域图的图表样式和配置面板的功能。

重要

本文介绍v4.0及以上版本的区域图配置项,如需查看v4.0以下版本,请参见区域图(v4.0以下版本)

图表样式

区域图是折线图的一种,以折线和区域相结合的方式,智能地展示多维的实时数据的变化趋势。支持自定义y轴区间、多系列数据配置以及某个系列的数字翻牌器展示。


配置面板image

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 图表image

    • 自定义边距:单击开关图标图标控制自定义边距的显隐。区域图区域与组件上下左右四个边界之间的距离,单位默认px。

    • 面积样式:区域图内的面积部分的样式。

      参数

      说明

      开启曲线平滑

      打开开关,区域图内折线开启为曲线平滑样式;关闭开关,区域图折线为普通折线样式。

      填充透明度

      区域面积的填充透明度值,取值范围为0~1。

    • 折线样式:折线的宽度值,可单击开关图标图标控制折线样式的显隐。

    • 数据点标记:区域图内数据点的标记样式,可单击开关图标图标控制数据点标记样式的显隐。

      参数

      说明

      数据点形状

      数据点形状,可选圆点方形三角形菱形

      数据点大小

      数据点的大小值,单位为px。

    • 值标签:每个折线数据点值标签的样式,可单击开关图标图标控制值标签的显隐。

      参数

      说明

      位置

      值标签文本的显示位置,可选数据点折线尾部自适应面积图三种。

      文本样式

      值标签文本的字体样式、文字粗细、字号和颜色。

      说明

      当值标签位置为折线尾部自适应面积图时,值标签文字颜色和系列保持一致。

      偏移量

      值标签在水平和垂直方向的偏移量值。

    • 图例:区域图的图例样式,可单击开关图标图标控制图例的显隐。

      参数

      说明

      允许翻页

      打开开关,图例数量较多排列不下时可以允许翻页显;关闭开关,不允许翻页。

      布局

      图例相对于组件起始坐标的位置,可选顶部居左顶部居中顶部居右底部居左底部居中底部居右

      图例标记

      图例标记的样式,包括图例的形状样式和图例大小。

      图例文本

      图例文本样式,包括图例的字体样式、文字粗细、字号和颜色。

  • 坐标轴:组件坐标轴包括x轴y轴两种。

    • x轴image

      • x轴可见:打开开关,组件内x轴样式显示可见;关闭开关,组件内x轴样式不可见。

      • 数据种类:x轴数据的类型。

        参数

        说明

        数值型

        支持整数、浮点数等数值类型的数据。

        类目型

        支持字符、字符串等类目类型的数据。

        时间型

        时间类型的数据,需要配置数据格式。

      • 轴标签:区域图的x轴轴标签的样式,可单击开关图标图标控制x轴轴标签的显隐。

        说明

        数据格式与设置格式不统一会导致组件显示异常。

        参数

        说明

        显示格式

        期望显示的数据格式,仅对时间型和数值型的数据有效。时间请参照YYYY/MM/DD HH:mm:ss,整数参照d,浮点参照.1f

        文本样式

        x轴轴标签文本的字体样式、文字粗细、字号和颜色。

        自定义数量

        x轴轴标签显示的数量值。可单击开关图标图标控制x轴轴标签自定义数量的显隐。

      • 轴标题:区域图的x轴轴标题的样式,可单击开关图标图标控制x轴轴标题的显隐。

        参数

        说明

        标题内容

        x轴轴标题的文本内容。

        偏移量

        x轴轴标题偏移量值,单位为px。

        文本样式

        x轴轴标题文本的字体样式、文字粗细、字号和颜色。

      • 轴线:x轴轴线的样式,可单击开关图标图标控制x轴线的显隐。

        颜色:x轴轴线的颜色。

      • 网格线:x轴网格线的样式,可单击开关图标图标控制x轴网格线的显隐。

        颜色:x轴网格线的颜色。

    • y轴image

      • y轴可见:打开开关,组件内y轴样式显示可见;关闭开关,组件内y轴样式不可见。

      • 自定义范围:y轴的最小值范围值,支持自定义输入,也支持系统选择,可单击开关图标图标控制y轴最小值的自定义范围显隐。

        • 0:系统默认y轴范围最小值为0。

        • 数据最小值:取数据中的最小值。

        说明

        y轴开启自定义数据范围后可能会导致某些最小值数据失效,建议关闭自定义范围。

      • 显示格式:y轴标签数值显示格式的样式,可选默认11(整数)11.1(浮点数)11.11(浮点数)11%11.1%11.11%

      • 轴标签:y轴轴标签的样式,可单击开关图标图标控制y轴轴标签的显隐。

        参数

        说明

        文本样式

        y轴轴标签文本的字体样式、文字粗细、字号和颜色。

        自定义数量

        y轴轴标签显示的数量值。可单击开关图标图标控制y轴轴标签自定义数量的显隐。

      • 轴标题:y轴轴标题的样式,可单击开关图标图标控制y轴轴标题的显隐。

        参数

        说明

        标题内容

        y轴轴标题的文本内容。

        偏移量

        y轴轴标题偏移量值,单位为px。

        文本样式

        y轴轴标题文本的字体样式、文字粗细、字号和颜色。

      • 轴线:y轴轴线的样式,可单击开关图标图标控制y轴轴线的显隐。

        颜色:y轴轴线的颜色。

      • 网格线:y轴网格线的样式,可单击开关图标图标控制y轴网格线的显隐。

        颜色:y轴网格线的颜色。

  • 系列image

    • CSV数据:打开开关,可以直接使用CSV数据文件中的列映射为值和数据系列;关闭开关,系列映射配置项生效。可单击开关图标图标控制CSV数据开关的显隐。

      参数

      说明

      自动解析字段

      打开开关,组件使用CSV数据会自动解析字段并显示;关闭开关,字段不自动解析。

      仅数值型字段

      打开开关,CSV数据只解析数据类型的字段;关闭开关,CSV数据会自动解析所有字段。

    • 数据系列:单击右侧的加号图标垃圾桶图标图标,添加或删除一个数据系列。 单击横排列图标竖排列图标图标配置多个数据系列的排列样式。单击复制图标图标,即可复制当前选中数据系列配置内容并新增一个同样配置的数据系列。

      参数

      说明

      映射字段

      列名/字段名系列名配置项,仅在开启CSV数据并关闭自动解析字段配置项开关时生效。

      • 列名/字段名:数据系列的字段值,可自定义。字段为空时,系统会将组件数据中的s字段值作为系列字段值进行显示。如果不为空,您需要保证数据返回的顺序。

      • 系列名:数据系列的系列显示名称,可自定义。

      系列s值系列显示配置项,仅在隐藏CSV数据并打开系列映射配置项开关时生效。

      • 系列s值:数据系列的映射数值,可自定义。为空时,系统会将组件数据中的s字段值作为系列字段映射值进行显示。如果不为空,您需要保证数据返回的顺序。

      • 系列显示:数据系列的显示名称,可自定义。

      面积样式

      此系列下区域图面积的填充颜色。

      标记点

      此系列下区域图数据标记点描边的颜色。

      说明

      数据点标记显示时,标记描边颜色生效。

    • 系列映射:打开开关,数据中包含系列s值时生效,可以通过映射字段设置特定系列的颜色和名称;关闭开关,关闭映射字段配置项。

  • 其它

    • 辅助线:区域图的辅助线样式,单击开关图标图标可开启或关闭辅助线。 image

      参数

      说明

      类型

      辅助线的类型,可选最小值最大值平均值中位数

      样式

      辅助线的样式,包括辅助线的颜色、线粗细和线样式。

      辅助描述

      辅助描述的样式 ,包括以下内容:

      • 描述文本:辅助描述文本内容。

      • 位置:描述文本在辅助线的相对位置。

      • 偏移量:描述文本所在位置的水平或垂直偏移量

      • 文本样式:描述文本的样式,包括字体样式、文字粗细、字号和颜色。

    • 海量数据交互增强:区域图的数据过多时可设置数据交互增强的样式,单击开关图标图标可开启或关闭交互增强效果。 image

      参数

      说明

      交互方式

      数据交互方式,可选缩略轴滚动条

      说明

      时间型数据类型,暂不支持缩略轴海量数据交互。

      默认范围

      缩略轴显示的数据范围,范围值可选0~1。只有开启了缩略轴样式时,此选项才显示。

      样式

      缩略轴前景颜色和背景颜色。只有开启了缩略轴样式时,此选项才显示。

      方向

      滚动条样式的排列方向,包括水平方向垂直方向。只有开启了滚动条样式时,此选项才显示。

      类型宽度

      数据类目柱子的宽度。只有开启了滚动条样式时,此选项才显示。

    • 提示框:在预览或发布页面,鼠标悬浮或单击折线上数据点时出现的提示框的样式,单击开关图标图标可开启或关闭提示框。image

      参数

      说明

      文本样式

      提示框中文本的样式,包括文字字体样式、文字粗细、字号和颜色。

      指示器

      提示指示器的样式,包括指示器的宽度、线条类型和颜色。单击开关图标图标可开启或关闭指示器。

      背景框样式

      提示框的背景框样式。

      • 背景色:提示框的背景颜色。

      • 内边距:提示框的内部边距,单位为px。

      • 边框·

        • 边框粗细:提示框边框的粗细,单位为px。

        • 边框颜色:提示框的边框颜色。

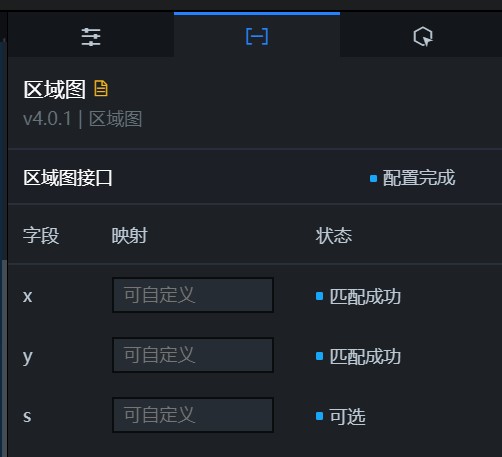

数据面板


配置字段说明

字段

说明

x

折线图中每个数据点的类目,即x轴的值。该字段类型与格式须与配置项中x轴的标签数据种类与格式保持一致。

y

折线图中每个数据点的值,即y轴的值。

s

(可选)系列值,当配置项开启系列映射数据系列映射字段s相匹配。

表 1. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互面板image

交互说明

交互事件

说明

当点击数据项时

选中启用,开启组件交互功能。当单击区域图折线上的数据点时,会触发数据请求,抛出回调值,动态加载不同折线数据点的数据。默认抛出数据中的xys值,具体配置请参见如何配置数字翻牌器组件的回调ID

当点击图例时

选中启用,开启组件交互功能。当单击区域图的图例时,会触发数据请求,抛出回调值,动态加载不同的数据,具体配置请参见如何配置数字翻牌器组件的回调ID

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的区域图组件,在画布中可以看到如下图所示的区域图的蓝图编辑器配置参数。区域图蓝图参数

    • 事件

      事件

      说明

      当区域图接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      当区域图接口请求失败时

      数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      当点击数据项时

      当单击区域图的数据点时抛出的事件,同时抛出该圆点对应的数据项。

      当点击图例时

      当单击区域图的图例时抛出的事件,同时抛出该图例对应的数据项。

    • 动作

      动作

      说明

      请求区域图接口

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如区域图配置了API数据源为http://api.test,传到请求区域图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1

      导入区域图接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      高亮

      高亮数据项对应的元素,参考数据示例如下。

      return {
        "data": {},
        "options": {
          "style": {
            "stroke": "#f00",
            "fill": ""
          },
          "selectMode": "single",
          "cancelHighlightFirst": false
        }
      }

      取消高亮

      取消数据项对应元素的高亮,参考数据示例如下。

      return {
        "data": {},
        "options": {
          "mode": "single"
        }
      }

      更新组件配置

      动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

      显示

      显示组件,参考数据示例如下。

      return{
        "animationType": "",
        "animationDuration": 1000,
        "animationEasing": "linear"
      }

      隐藏

      隐藏组件,参考数据示例如下。

      return{
        "animationType": "",
        "animationDuration": 1000,
        "animationEasing": "linear"
      }

      切换显隐状态

      切换组件显示或者隐藏,参考数据示例如下。

      return {
        "animationIn": {
          "animationType": "",
          "animationDuration": 1000,
          "animationEasing": "linear"
        },
        "animationOut": {
          "animationType": "",
          "animationDuration": 1000,
          "animationEasing": "linear"
        }
      }

      移动

      将组件移动到指定位置,参考数据示例如下。

          return{
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
