SkyWalking是分布式的应用性能管理APM(Application Performance Monitoring)工具,也被称为分布式追踪系统。本文介绍使用阿里云Elasticsearch 7.4版本的实例与SkyWalking,实现对阿里云ES实例的全链路监控。

背景信息

SkyWalking具有以下特性:
  • 全自动探针监控,不需要修改应用程序代码。
  • 手动探针监控,提供了支持OpenTracing标准的SDK。覆盖范围扩大到OpenTracing-Java支持的组件。
    说明 OpenTracing支持的组件请参见OpenTracing Registry
  • 自动监控和手动监控可以同时使用,使用手动监控弥补自动监控不支持的组件,甚至私有化组件。
  • 纯Java后端分析程序,提供RESTful服务,可为其他语言探针提供分析能力。
  • 高性能纯流式分析。

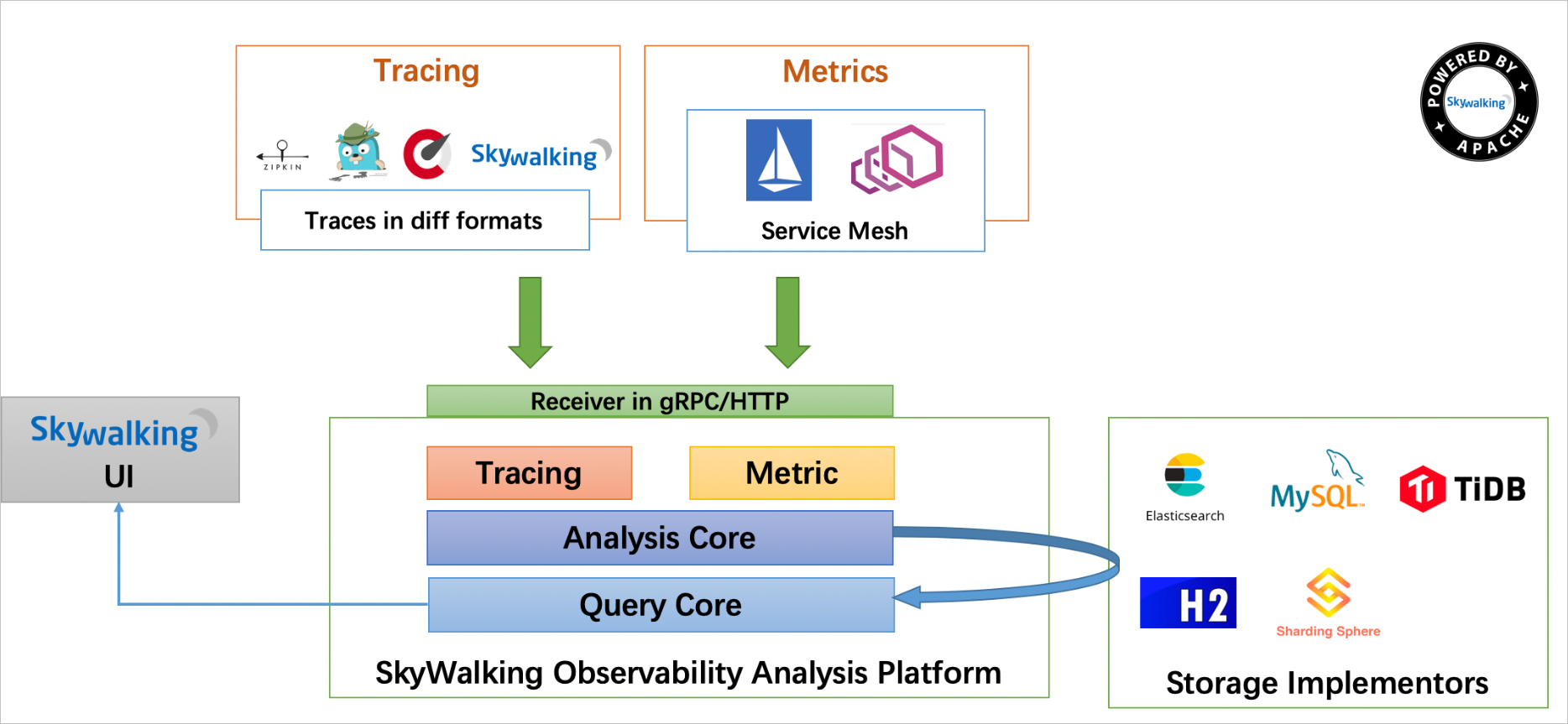

SkyWalking的架构图如下。SkyWalking架构图

SkyWalking的核心在于数据分析和度量结果的存储平台部分,通过HTTP或gRPC方式向SkyWalking Collector提交分析和度量数据。SkyWalking Collector对数据进行分析和聚合,存储到Elasticsearch、H2、MySQL、TiDB等其一即可,最后通过SkyWalking UI的可视化界面查看分析结果。Skywalking支持从多个来源和多种格式收集数据,支持多种语言的Skywalking Agent 、Zipkin v1/v2 、Istio勘测、Envoy度量等数据格式。

说明 本文介绍SkyWalking与阿里云ES 7.4版本的集成配置,您也可以通过Skywalking客户端上报Java应用数据,详情请参见通过SkyWalking上报Java应用数据。SkyWalking支持的中间件和组件请参见SkyWalking官方文档

前提条件

您已完成以下操作:
  • 创建阿里云ES实例,本文使用阿里云ES 7.4版本。

    详情请参见创建阿里云Elasticsearch实例

  • 准备一台Linux服务器,并在服务器中安装JDK,要求JDK版本为1.8及以上版本。
    建议您使用阿里云ECS,详情请参见步骤一:创建ECS实例
    说明 安装JDK的方式请参见步骤四:安装JDK。如果未正确安装JDK,启动SkyWalking后查看日志,可能会显示Java not found或者java-xxx: No such file or directory报错。
  • 确保Linux服务器的8080、10800、11800、12800端口不被占用。
  • 关闭Linux服务器的防火墙及SELinux。

操作流程

  1. 步骤一:下载并安装SkyWalking
  2. 步骤二:配置SkyWalking与阿里云ES连通
  3. 步骤三:验证结果

步骤一:下载并安装SkyWalking

  1. 在Linux服务器中,下载SkyWalking
    建议选择最新的7.0.0版本。由于本文使用的是阿里云ES 7.4版本,因此选择Binary Distribution for ElasticSearch 7二进制包。下载命令如下。
    wget https://mirror.bit.edu.cn/apache/skywalking/7.0.0/apache-skywalking-apm-es7-7.0.0.tar.gz
  2. 解压。
    tar -zxvf apache-skywalking-apm-es7-7.0.0.tar.gz
  3. 查看解压后的文件。
    ll apache-skywalking-apm-bin-es7/
    返回结果如下。
    total 92
    drwxrwxr-x 8 1001 1002   143 Mar 18 23:50 agent
    drwxr-xr-x 2 root root   241 Apr 10 16:03 bin
    drwxr-xr-x 2 root root   221 Apr 10 16:03 config
    -rwxrwxr-x 1 1001 1002 29791 Mar 18 23:37 LICENSE
    drwxrwxr-x 3 1001 1002  4096 Apr 10 16:03 licenses
    -rwxrwxr-x 1 1001 1002 32838 Mar 18 23:37 NOTICE
    drwxrwxr-x 2 1001 1002 12288 Mar 19 00:00 oap-libs
    -rw-rw-r-- 1 1001 1002  1978 Mar 18 23:37 README.txt
    drwxr-xr-x 3 root root    30 Apr 10 16:03 tools
    drwxr-xr-x 2 root root    53 Apr 10 16:03 webapp

步骤二:配置SkyWalking与阿里云ES连通

  1. 在config目录下,打开application.yml文件。
    cd apache-skywalking-apm-bin-es7/config/
    vi application.yml
  2. 定位到storage部分,将默认的H2存储库改为elasticsearch7,并按如下说明进行配置。
    storage:
      selector: ${SW_STORAGE:elasticsearch7}
      elasticsearch7:
        nameSpace: ${SW_NAMESPACE:"skywalking-index"}
        clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:es-cn-4591kzdzk000i****.public.elasticsearch.aliyuncs.com:9200}
        protocol: ${SW_STORAGE_ES_HTTP_PROTOCOL:"http"}
       # trustStorePath: ${SW_SW_STORAGE_ES_SSL_JKS_PATH:"../es_keystore.jks"}
       # trustStorePass: ${SW_SW_STORAGE_ES_SSL_JKS_PASS:""}
        enablePackedDownsampling: ${SW_STORAGE_ENABLE_PACKED_DOWNSAMPLING:true} # Hour and Day metrics will be merged into minute index.
        dayStep: ${SW_STORAGE_DAY_STEP:1} # Represent the number of days in the one minute/hour/day index.
        user: ${SW_ES_USER:"elastic"}
        password: ${SW_ES_PASSWORD:"es_password"}
    说明 SkyWalking服务默认使用H2存储,不具有持久存储的特性,所以需要将存储组件修改为elasticsearch。
    参数 说明
    selector 存储选择器。本文设置为elasticsearch7。
    nameSpace 命名空间。阿里云ES实例中所有索引的命名会使用此参数值作为前缀。
    clusterNodes 指定阿里云ES的访问地址。由于阿里云ES与SkyWalking不在同一专有网络VPC(Virtual Private Cloud)下,因此要使用公网访问地址,获取方式请参见查看实例的基本信息
    user 阿里云ES的用户名,默认为elastic。
    password 阿里云ES实例的访问密码,在购买时指定。
    注意 配置中仅指定用户名和密码即可,请注释trustStorePath和trustStorePass,否则会报错NoSuchFileException:../es_keystore.jks。
  3. 可选:修改监听的IP地址或端口号。
    SkyWalking默认使用12800作为Rest API通信端口,11800为gRPC API端口,可在application.yml文件的core中修改,本文使用默认配置。
    core:
      selector: ${SW_CORE:default}
      default:
        # Mixed: Receive agent data, Level 1 aggregate, Level 2 aggregate
        # Receiver: Receive agent data, Level 1 aggregate
        # Aggregator: Level 2 aggregate
        role: ${SW_CORE_ROLE:Mixed} # Mixed/Receiver/Aggregator
        restHost: ${SW_CORE_REST_HOST:0.0.0.0}
        restPort: ${SW_CORE_REST_PORT:12800}
        restContextPath: ${SW_CORE_REST_CONTEXT_PATH:/}
        gRPCHost: ${SW_CORE_GRPC_HOST:0.0.0.0}
        gRPCPort: ${SW_CORE_GRPC_PORT:11800}
  4. 可选:在webapp目录下,修改webapp.yml配置。
    本文使用默认配置,您也可以根据具体需求进行修改。
    server:
      port: 8080
    collector:
      path: /graphql
      ribbon:
        ReadTimeout: 10000
        # Point to all backend's restHost:restPort, split by ,
        listOfServers: 127.0.0.1:12800

步骤三:验证结果

  1. 在Linux服务器中,启动SkyWalking。
    cd ../bin
    ./startup.sh
    注意
    • 在启动SkyWalking前,请确保阿里云ES已启动。
    • 执行startup.sh命令会同时启动Collector和UI。
    启动成功后,返回如下结果。
    SkyWalking OAP started successfully!
    SkyWalking Web Application started successfully!
  2. 在浏览器中,访问http://<Linux服务器的IP地址>:8080/。
    访问skywalking
    说明 初次使用SkyWalking连接阿里云ES服务,启动会比较慢。因为SkyWalking需要向ES服务创建大量的index。所以在未创建完成之前,访问这个页面会显示空白。此时您可以通过查看日志来判断启动是否完成,日志路径为<SkyWalking的安装路径>logs/skywalking-oap-server.log
  3. 参见登录Kibana控制台,登录对应阿里云ES实例的Kibana控制台,执行GET _cat/indices?v 命令查看索引数据。
    根据返回结果,可以看到ES实例中包含了大量以skywalking-index开头的索引。skywalking-index开头的索引
