本文为您介绍如何通过网络ACL功能限制不同交换机下ECS实例的互通。

前提条件

开始前,请确保满足以下条件:

背景信息

某公司在云上创建了专有网络,在专有网络中创建了两个交换机,交换机1下创建了ECS1实例(192.168.1.206),交换机2下创建了ECS2实例(192.168.0.229)和ECS3实例(192.168.0.230)。因公司业务需要,要求ECS实例间、ECS与互联网间必须满足以下互通关系。
  • 禁止ECS1实例、ECS2实例、ECS3实例与互联网互通。
  • 禁止ECS1与ECS3互通。
  • 允许ECS1与ECS2互通。
网络ACL场景

如上图,您可以自定义设置网络ACL规则,并将网络ACL与交换机绑定,实现对交换机中ECS流量的访问控制。

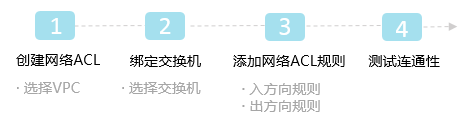

配置流程图如下:网络ACL使用流程

步骤一:创建网络ACL

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,选择访问控制 > 网络ACL
  3. 在顶部菜单栏,选择网络ACL的地域。
  4. 网络ACL页面,单击创建网络ACL
  5. 创建网络ACL对话框中,根据以下信息配置网络ACL,然后单击确定
    • 所属专有网络:选择网络ACL所属的专有网络。
    • 名称:输入网络ACL的名称。

      名称长度为2~128个字符,以英文字母或中文开头,可包含数字、下划线(_)和短划线(-)。

    • 描述:输入网络ACL的描述。

      描述长度为2~256个字符,不能以http://https://开头。

步骤二:绑定交换机

将交换机1和交换机2绑定到网络ACL。

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,选择访问控制 > 网络ACL
  3. 在顶部菜单栏,选择网络ACL的地域。
  4. 网络ACL页面,找到目标网络ACL,单击网络ACL的ID。
  5. 已绑定资源页签下,单击关联交换机
  6. 关联交换机对话框,选择交换机1和交换机2,然后单击确定关联

步骤三:添加网络ACL规则

为网络ACL添加入方向规则和出方向规则。

  1. 登录专有网络管理控制台
  2. 在左侧导航栏,选择访问控制 > 网络ACL
  3. 在顶部菜单栏,选择网络ACL的地域。
  4. 网络ACL页面,找到目标网络ACL,然后在操作列单击设置入方向规则
  5. 入方向规则页签下,单击管理入方向规则
  6. 根据以下信息配置入方向规则,然后单击确定
    优先级 规则名称 策略 协议类型 源地址 源端口范围
    1 允许来自ECS2的流量 允许 ALL 192.168.0.229/32 -1/-1
    2 允许来自ECS1的流量 允许 ALL 192.168.1.206/32 -1/-1
    3 拒绝来自所有地址的流量 拒绝 ALL 0.0.0.0/0 -1/-1
  7. 单击出方向规则页签,然后单击管理出方向规则
  8. 根据以下信息配置出方向规则,然后单击确定
    优先级 规则名称 策略 协议类型 目的地址 目的端口范围
    1 允许去往ECS2的流量 允许 ALL 192.168.0.229/32 -1/-1
    2 允许去往ECS1的流量 允许 ALL 192.168.1.206/32 -1/-1
    3 拒绝去往所有地址的流量 拒绝 ALL 0.0.0.0/0 -1/-1

步骤四:测试连通性

测试ECS实例间、ECS实例与互联网间的连通性。

  1. 登录ECS1实例。
  2. 通过ping命令分别ping ECS2实例、ECS3实例、任意公网IP地址,验证通信是否正常。
    经验证,ECS1实例能访问ECS2实例,但不能访问ECS3实例和互联网。
    图 1. ECS1实例能访问ECS2实例
    ECS1实例能访问ECS2实例
    图 2. ECS1实例不能访问ECS3实例
    ECS1实例不能访问ECS3实例
    图 3. ECS1实例不能访问互联网
    ECS1实例不能访问互联网
