物联网应用开发(IoT Studio)提供了空间功能,用于管理物理世界中的二维或三维等空间数据模型,实现空间数据可视化、设备位置告警等功能。目前仅支持配置地理空间管理二维空间数据模型。

前提条件

已完成创建项目。详细内容请参见项目

应用示例

  • 在农业产业管理系统中,通过设备地图配置地理空间,实现在地图上总览产品布局(例如,企业、农场基地、加工点、农资经营点和交易市场等分布)信息场景,进一步分析农业产业的发展前景。
  • 在生长季完成作物长势和土壤环境相关数据监测和采集,通过设备地图和地理空间功能,在地图上展示不同区域不同作物长势和土壤环境情况,通过与往年数据的对比分析,预测对当季不同区域作物产量的影响。

新增空间

  1. 在项目详情页,单击左侧导航栏的空间,单击新增空间
    说明 空间与待应用的设备地图所在Web可视化应用,必须在同一项目中。
  2. 创建空间页面,单击绘制空间展开下拉列表,选择绘制方式,根据页面提示,完成地理空间区域的绘制。
    支持的绘制方式有圆形、多边形、行政区域和编码文本。其中,编码文本支持的编码方式如下。
    • WKT文本:文本标记语言,用于表示地图上的矢量几何对象。更多详细内容请参见WKT
    • GeoJSON文本:一种基于JSON的地理空间数据交换格式,用于表达地理特性、属性和空间范围。更多详细内容请参见GeoJSON
      说明 使用GeoJSON文本时,不支持FeatureCollection,仅支持Polygon和MultiPolygon。

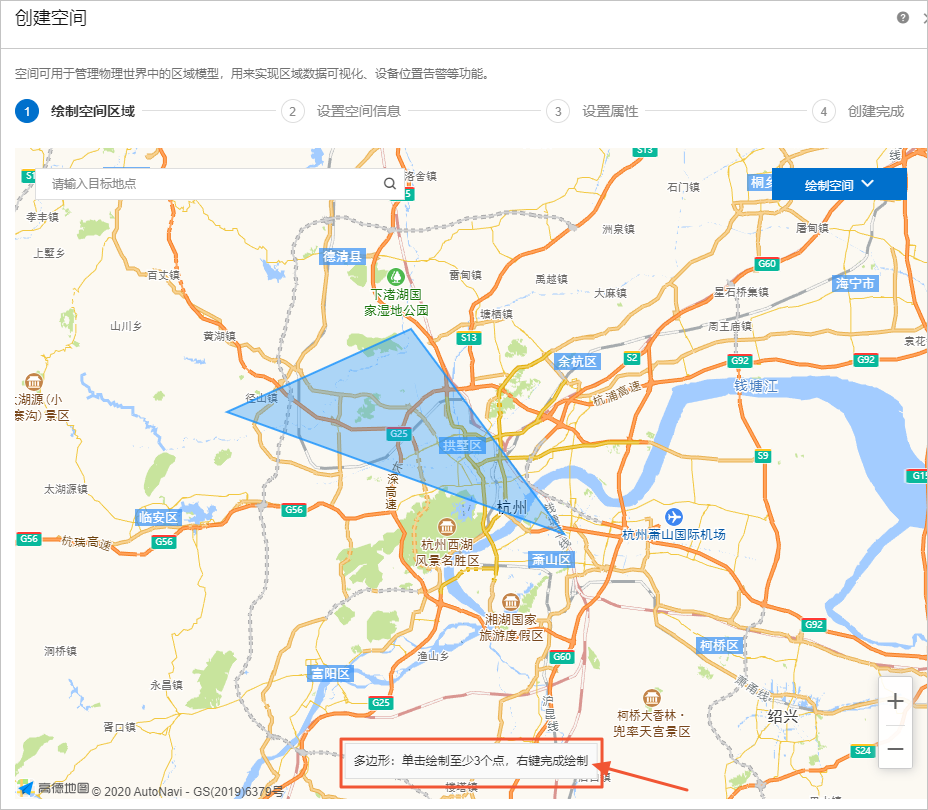

    创建空间
  3. 单击已绘制的空间区域,进入编辑状态,根据页面提示,调整空间区域的最终范围。
    编辑区域
  4. 单击下一步,设置空间名称和描述信息。
  5. 单击下一步,新增空间属性作为空间对应的标签信息。
    1. 输入属性标识和显示名。
    2. 可选:选中同时添加到当前项目下所有空间复选框。
    3. 单击新增属性
      属性列表显示新增的属性信息。支持删除已添加的属性。
  6. 单击完成
    创建成功后,空间页面的空间列表中显示新增空间。
  7. 可选:单击去列表查看,在空间页面,可执行以下操作。
    • 全局资源项目:支持新增、编辑(重新绘制空间区域、设置空间信息和属性)和删除操作。会自动导入该账号下所有普通项目中的新增空间。
    • 普通项目:支持新增、编辑、删除或解绑操作。可关联全局资源项目中的任意空间。

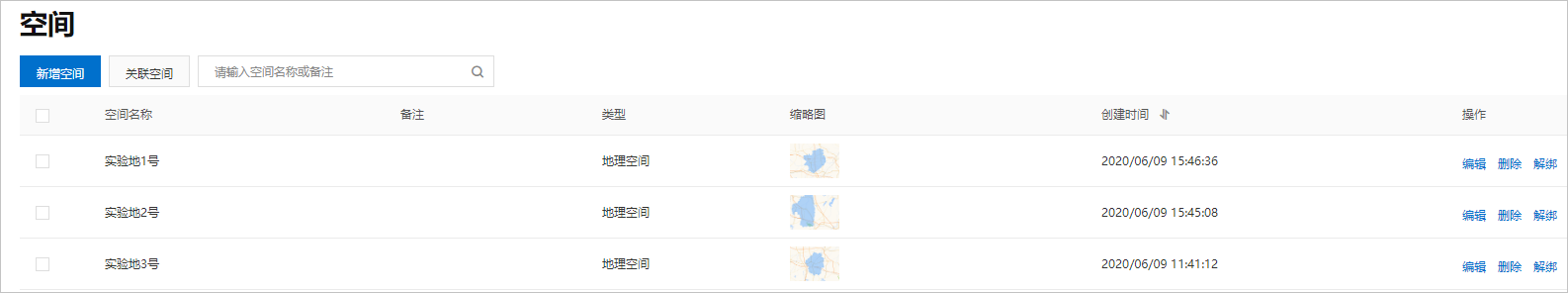

    空间示例

关联空间至普通项目

  1. 在普通项目的空间页面,单击关联空间
  2. 关联空间页面的空间列表中,选中待关联空间名称前的复选框。
    说明 已关联空间不再显示在空间列表。
  3. 单击确定
    该项目空间页面的列表中展示该空间信息。
