本文为您介绍基于边缘运维通道接入运维监控组件,从而扩展对边缘应用的监控能力,实现您运维监控系统的无缝接入。

背景信息

  • 边缘托管集群中,集群默认安装的监控组件(metrics-server)会通过kubelet获取到容器的监控数据,如容器的CPU、Memory等。
  • 业务上云过程中需要迁移原系统中的运维监控方案到云上,实现云下系统到云上的无缝迁移,或者您需要收集其他监控数据,如业务应用的监控数据,因此您需要接入自研或者开源的其他运维监控组件。
注意

基于边缘运维通道来扩展接入的运维监控组件需要满足如下要求(其他监控方案需要用户自行设计):

  • 运维监控组件和边缘运维通道组件(edge-tunnel-server)部署再同一个云端节点。
  • 运维监控组件以HTTP PULL方式获取边缘业务的监控数据。

部署模型

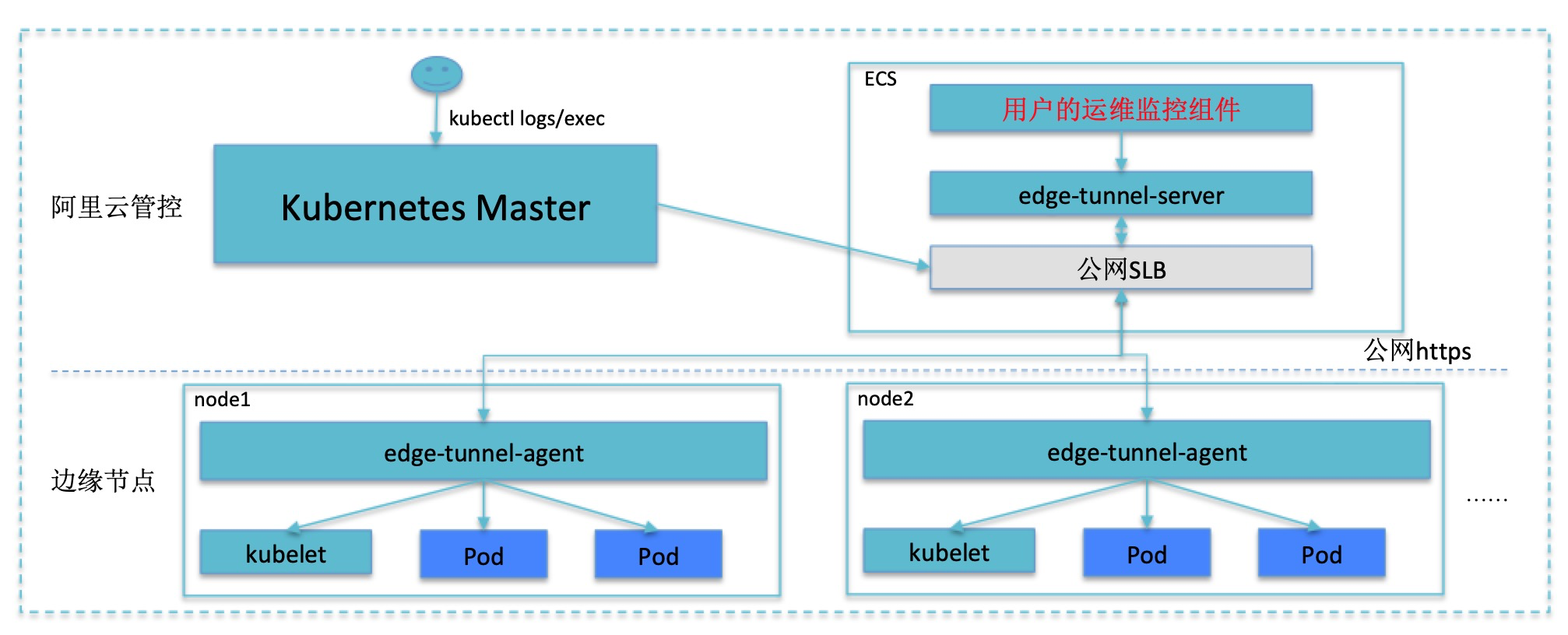

扩展的运维监控组件部署如下图所示。部署模型

运维监控配置

扩展的运维监控组件需要根据运维监控组件访问监控对象模式,来提前设置监控配置。具体配置如下:
  • 节点IP:端口的模式访问监控数据

    监控组件以http://节点IP:端口/{path}为断点获取监控数据。

    • 边缘应用以主机网络模式部署。
    • 默认支持端口包括:10250、10255。
    • 其他端口通过配置edge-tunnel-server-cfg configmaps来扩展,示例如下。
      # 例如: 监控组件以【http://{节点IP}:8080/metrics】为端点来获取应用的监控数据,配置如下。
      cat <<EOF | kubectl apply -f
      apiVersion: v1
      data:
        dnat-ports-pair: '8080=10264' #配置方式为: 访问端口1=10264,访问端口2=10264
      kind: ConfigMap
      metadata:
        name: edge-tunnel-server-cfg
        namespace: kube-system
      EOF
  • PodIP:端口的模式访问监控数据

    监控组件以http://PodIP:端口/{path}为端点获取监控数据。

    当前不支持采用该种模式。
