本文以Windows客户端为例介绍如何通过SSL-VPN双因子认证后接入专有网络VPC。

前提条件

开始前，请确保满足以下条件：
  • 您已经购买了应用身份服务（IDaaS）实例，并且已经在阿里云上维护了IDaaS的用户信息。更多信息，请参见组织机构和账户。
    说明 阿里云云盾应用身份服务IDaaS（Alibaba Cloud Identity as a Service）致力于统一身份认证领域，实现一个账号打通所有应用服务。开启并选择IDaaS实例后，SSL拨号客户端不仅要完成证书密钥认证，在启动OpenVPN后还需要用户名和密码的认证，认证通过后才可以访问云上资源，减少SSL-VPN登录认证风险。
  • 您已经创建了专有网络。具体操作，请参见创建和管理专有网络。

背景信息

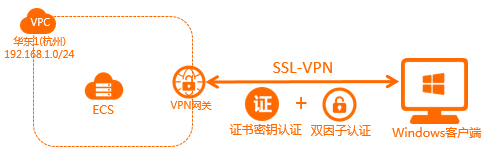

某公司在华东1（杭州）地域创建了专有网络VPC，网段为192.168.1.0/24。因业务发展，出差员工需要使用Windows客户端访问云上VPC资源。Windows客户端双因子认证场景

如上图，您可以在云上创建VPN网关，配置SSL服务端并开启双因子认证。Windows客户端通过SSL-VPN接入云上VPC，不仅要完成证书认证，还需要完成双因子认证，认证通过后才可以访问云上资源，提高了VPN连接的安全性和可管理性。

配置步骤

Windows客户端双因子认证配置流程

步骤一：创建VPN网关

VPN网关是一款基于互联网的网络连接服务，通过加密通道的方式实现企业数据中心、企业办公网络或Internet终端与阿里云专有网络安全可靠的连接。
注意 请确保您的VPN网关是2020年03月05日00时00分之后创建的，否则不支持双因子认证功能。
  1. 登录VPN网关管理控制台。
  2. 在顶部菜单栏处，选择专有网络的地域。
    本示例选择华东1（杭州）。
    说明 确保VPC的地域和VPN网关的地域相同。
  3. 在左侧导航栏，选择网间互联 > VPN > VPN网关。
  4. 在VPN网关页面，单击创建VPN网关。
  5. 在VPN网关的购买页面，根据以下信息配置VPN网关然后单击立即购买完成支付。
    配置 说明
    实例名称 输入VPN网关的实例名称。
    地域和可用区 选择VPN网关的地域。本示例选择华东1（杭州）。
    网关类型 选择网关类型。
    VPC 选择要连接的VPC。
    指定交换机 是否指定VPN网关创建在VPC中的某一个交换机下。本示例选择否。
    带宽规格 选择VPN网关的带宽规格。

    带宽规格是VPN网关所能使用的公网带宽，单位：Mbps。
    IPsec-VPN 选择开启或关闭IPsec-VPN功能，IPsec-VPN功能可以将本地数据中心与VPC或不同的VPC之间进行连接。本示例选择否。
    SSL-VPN 选择开启或关闭SSL-VPN功能，SSL-VPN功能允许您从任何位置的单台计算机连接到VPC。本示例选择否。
    SSL连接数 选择您需要同时连接的客户端最大规格。本示例选择5。
    说明 本选项只有在选择开启了SSL-VPN功能后才可配置。
    计费周期 选择购买时长。
    您可以选择是否到期自动续费：
    • 按月购买：自动续费周期为1个月。
    • 按年购买：自动续费周期为1年。

步骤二：创建SSL服务端

SSL-VPN基于OpenVPN架构，您需要通过SSL-VPN服务端来指定要连接的IP地址段和客户端连接时使用的IP地址段，并开启双因子认证。

  1. 登录VPN网关管理控制台。
  2. 在左侧导航栏，选择网间互联 > VPN > SSL服务端。
  3. 在顶部菜单栏处，选择SSL服务端的地域。
    本示例选择华东1（杭州）。
  4. 在SSL服务端页面，单击创建SSL服务端。
  5. 在创建SSL服务端面板，根据以下信息配置SSL服务端，然后单击确定。
    • 名称：输入SSL服务端的名称。
    • VPN网关：选择步骤一中创建的VPN网关。
    • 本端网段：以CIDR地址块的形式输入客户端通过SSL-VPN连接要访问的网段。本示例输入192.168.0.0/24。
    • 客户端网段：以CIDR地址块的形式输入客户端连接服务端时使用的网段。本示例输入10.0.0.0/24。
    • 高级配置：打开高级配置，并完成以下配置。
      • 协议：选择SSL连接使用的协议，支持UDP和TCP。本示例使用默认配置。
      • 端口：SSL连接使用的端口。本示例使用默认配置。
      • 加密算法：SSL连接使用的加密算法，支持AES-128-CBC、AES-192-CBC、AES-256-CBC。本示例使用默认配置。
      • 是否压缩：是否对传输数据进行压缩处理。本示例使用默认配置。

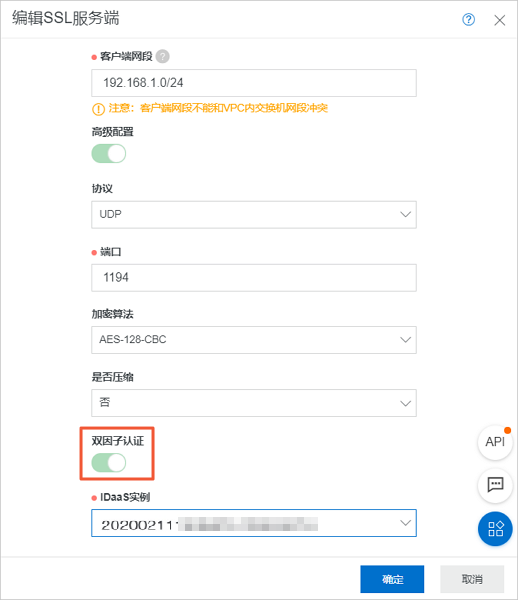

      • 双因子认证：打开双因子认证，然后选择IDaaS实例。
        说明 如果您是首次使用双因子认证功能，请先完成授权后再创建SSL服务端。

（可选）步骤三：配置云产品AD认证

双因子认证默认支持使用IDaaS的用户名和密码进行认证，您可以选择配置AD认证。配置成功后，SSL-VPN具备AD认证能力。如果您仅需要使用IDaaS的用户名和密码进行认证，请忽略该步骤。

  1. 登录云盾IDaaS管理控制台。
  2. 在实例列表页面，找到目标IDaaS实例，在操作列单击管理。
  3. 在左侧导航栏，选择认证 > 认证源，然后单击添加认证源。
  4. 在添加认证源页面，找到LDAP，在其操作列单击添加认证源。
  5. 在添加认证源（LDAP）面板，创建LDAP认证源。
    详细信息，请参见LDAP认证登录。
    认证源创建成功后，您可以查看创建的认证源。认证源
  6. 在认证源页面，找到目标认证源，在其状态列单击启用图标，然后在弹出的对话框中，单击确定。
  7. 在左侧导航栏，选择设置 > 安全设置。
  8. 在安全设置页面，单击云产品AD认证页签。
  9. 选择创建的AD认证源，启用该功能并单击保存设置。
    认证源

步骤四：创建并下载SSL客户端证书

根据SSL服务端配置，创建并下载SSL客户端证书。

  1. 登录VPN网关管理控制台。
  2. 在左侧导航栏，选择网间互联 > VPN > SSL客户端。
  3. 在顶部菜单栏处，选择SSL客户端的地域。
    本示例选择华东1（杭州）。
  4. 在SSL客户端页面，单击创建SSL客户端证书。
  5. 在创建SSL客户端证书面板，根据以下信息配置SSL客户端证书，然后单击确定。
    • 名称：输入SSL客户端证书的名称。
    • SSL服务端：选择步骤二中创建的SSL服务端。
  6. 在SSL客户端页面，找到已创建的SSL客户端证书，然后在操作列单击下载。
    SSL客户端证书会下载到本地。

步骤五：配置客户端

完成以下操作，配置Windows客户端。

  1. 下载并安装OpenVPN客户端。
    下载OpenVPN。

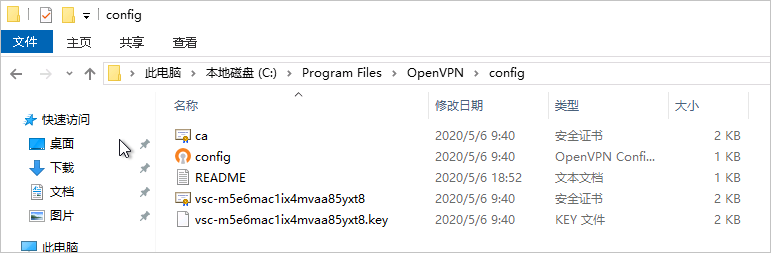

  2. 将步骤四中下载的证书解压拷贝到OpenVPN\config目录。
    本示例将证书解压拷贝到C:\Program Files\OpenVPN\config目录，请您根据安装路径将证书解压拷贝到实际的目录。拷贝证书
  3. 启动Openvpn客户端软件，并完成用户名和密码认证。
    客户端验证账号密码

步骤六：测试连通性

完成以下操作，测试Windows客户端与云上VPC的连通性。

  1. 打开Windows客户端的cmd窗口。

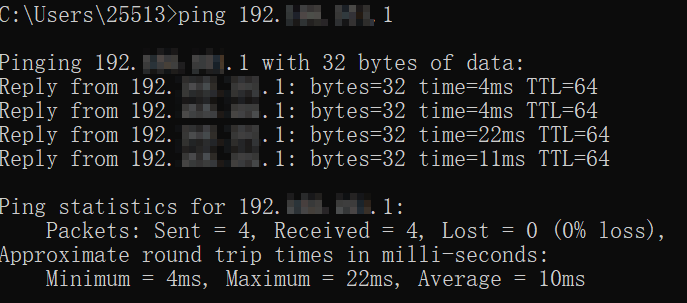

  2. 通过ping命令pingVPC下的ECS实例的IP地址，验证通信是否正常。
    说明 请确保测试的ECS实例的安全组规则允许Windows客户端远程连接。详细信息，请参见安全组应用案例ECS安全组配置操作指南。
    经测试，Windows客户端可以正常访问ECS实例。测试连通性
