日志服务支持将查询分析结果通过图表形式保存到仪表盘中,本文介绍如何将统计图表添加到仪表盘。

前提条件

使用限制

每个仪表盘最多可添加50张统计图表。

操作步骤

  1. 登录日志服务控制台
  2. 单击目标Project。
  3. 查询日志。
    1. 日志管理 > 日志库页签中,单击目标Logstore右侧的日志库管理图标 > 查询分析
    2. 输入查询分析语句,并单击查询/分析
  4. 统计图表页签中,选择图表类型(例如折线图)。
  5. 属性配置页签中,设置图表属性。
    不同类型图表的属性不同,详情请参见统计图表
  6. 可选:设置占位符变量。
    设置占位符变量,用于下钻分析和过滤器操作。例如:为当前图表设置占位符变量并保存到仪表盘A,如果其他图表的下钻事件为跳转到仪表盘A且设置的变量名和当前图表的变量名相同,则单击其他图表中的字段值时会跳转到仪表盘A,且占位符变量替换为触发下钻事件的字段值,并以替换变量后的查询分析语句刷新图表。详细信息请参见下钻分析

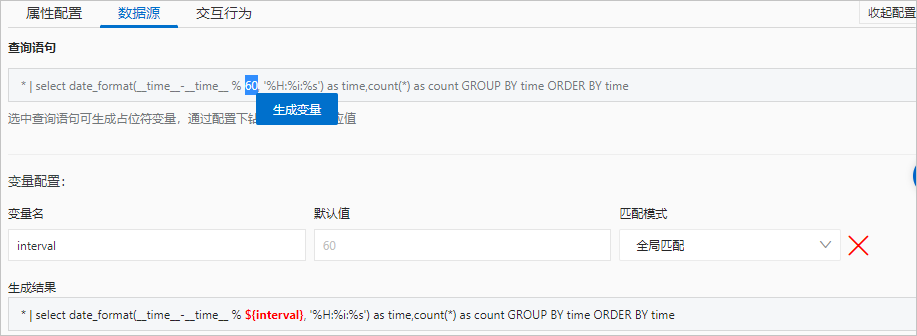

    1. 数据源页签的查询语句中,划选关键字并单击生成变量
      您可以配置多个变量。
    2. 配置变量信息。
      生成变量
      参数 说明
      变量名 占位符变量的名称。
      默认值 占位符变量在当前图表中的默认值。
      匹配结果 支持全局匹配和精确匹配。
      • 全局匹配:将查询分析语句中跟您划选的关键字相同的关键词都替换为变量。
      • 精确匹配:将查询分析语句中您所划选的关键字替换为变量。
      生成结果 确认变量配置结果。
  7. 可选:设置下钻分析。
    设置下钻分析后,单击图表中的字段值可以进入更深粒度的查询分析。
    交互行为页签中,指定开启下钻分析的列,具体配置请参见下钻分析事件行为
  8. 单击添加到仪表盘
  9. 指定仪表盘和图表名称,并单击确定
    配置 说明
    操作类型 操作类型如下:
    • 添加到已有仪表盘:将当前统计图表添加到已有的仪表盘。
    • 新建仪表盘:将当前统计图表添加到新建的仪表盘中。
    仪表盘列表 选择已有的仪表盘。

    仅在操作类型添加到已有仪表盘时指定。

    Dashboard名称 配置新仪表盘的名称。

    仅在操作类型新建仪表盘时指定。

    图表名称 为当前统计图表命名,该名称将作为图表标题在仪表盘页面中显示。

您可以通过多次添加的方式,将多个统计图表添加到一个仪表盘中。
