地图容器是3D平面地图中用于承载地图本身和各子组件的容器,支持添加区域热力层、柱状层、呼吸气泡层等子组件,支持配置地图的基础属性和快速样式,能够多角度、多形式地渲染平面地图的3D效果。本文介绍3D平面地图容器各配置项的含义。

说明 3D平面地图组件目前仅供DataV专业版及以上用户使用。如需使用该组件,请先将DataV产品版本升级至专业版及以上版本。

场景范围区域选择

  1. 单击组件栏内的3D平面地图组件,在选择范围话框中选择要展示的场景范围。场景范围对话框

    当前场景可选范围仅支持中国地图范围,包括可选整个中国地图或缩小到中国地图内的某个省或者直辖市。也可通过上方搜索框输入目标省市关键字进行模糊搜索定位。

    选择范围缩小级别图
  2. 完成场景范围区域地图的选择后,单击对话框右下角的确定即可完成3D平面地图组件的添加并加载组件框选的场景范围区域;单击取消可以取消添加3D平面地图组件。

镜头设置

  1. 单击画布中3D平面地图组件右上方的进入镜头设置或者双击组件进入镜头设置界面。镜头设置入口
  2. 镜头设置界面,您可以自由改变所选区域的3D平面地图的镜头视角。
    通过鼠标更改镜头视角的方法有如下几种:
    • 单击并按住鼠标左键,可以旋转场景地图。
    • 单击并按住鼠标右键,可以拖动平移地图。
    • 上下滚动鼠标滑轮,可以缩放场景地图的大小。
  3. 设置完镜头视角后,单击镜头设置界面右上角的保存并退出镜头设置,关闭镜头设置界面。保存并退出镜头设置
    说明 退出镜头设置界面,依旧可以重新进入修改镜头视角。每次新进入镜头设置页面,镜头视角如有改动都需要重新保存,否则将无法退出。

配置

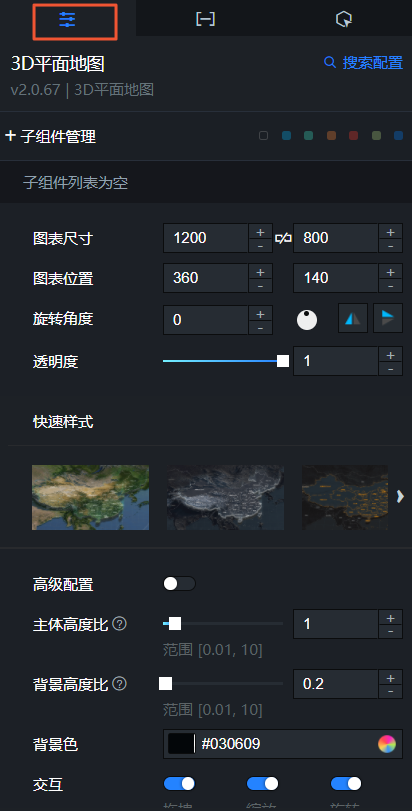

3D平面地图地图容器配置面板
  • 子组件管理
    • 添加子组件:
      1. 在控制台中单击3D平面地图组件,进入右侧的配置页面。
      2. 单击子组件管理左侧的+号。
      3. 选择一个或多个子组件,单击添加子组件。添加成功后,子组件会显示在子组件管理中。
        说明 每个新增的子组件都会根据当前地图选择的场景范围初始化子组件在这场景范围内的模拟数据。
        3D平面地图子组件管理界面
      4. 单击已经添加的子组件,配置子组件参数,如下图所示。3D城市子组件面板
      5. 配置完成后,单击返回图标,返回到3D平面地图配置面板,配置其他子组件。
    • 复制、编辑、删除子组件:鼠标移至已经添加的子组件上,单击右侧的复制图标图标,复制子组件。单击编辑图标图标,修改子组件名称。单击删除图标图标,删除子组件。
      说明 更多子组件的相关操作请参见管理地图子组件
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 快速样式:设置3D平面地图快速样式风格,可选蓝色科技风写实科技风轻科技风
  • 高级配置:打开开关,可在下方多个配置样式内额外开启对应的高级配置参数;关闭开关,无法配置额外的高级配置参数。
  • 交互:设置3D平面地图组件在可视化应用预览或者发布界面内的交互样式。
    参数 说明
    开启拖拽 打开开关,3D平面地图组件在可视化应用预览或者发布时的界面内,单击并按住鼠标右键,可以拖拽平移地图。
    开启缩放 打开开关,3D平面地图组件在可视化应用预览或者发布时的界面内,上下滚动鼠标滑轮,可以缩放场景地图的大小。
    开启旋转 打开开关,3D平面地图组件在可视化应用预览或者发布时的界面内,单击并按住鼠标左键,可以旋转场景地图。
  • 主体地形:设置地图主体地形的样式。
    • 顶面
      参数 说明
      顶面样式 顶面的样式,共两种样式可选。仅在开启高级配置配置项后生效。
      材质颜色 顶面材质的颜色。
      透明度 地形顶面的材质透明度,取值范围为0~100。仅在开启高级配置配置项后生效。
      金属度 地形顶面的材质金属度,取值范围为0~100。仅在开启高级配置配置项后生效。
      粗糙度 地形顶面的材质粗糙程度,取值范围为0~100。仅在开启高级配置配置项后生效。
    • 侧面
      参数 说明
      动态uv贴图 打开开关,可配置侧面贴图样式;关闭开关,不可配置侧面贴图样式。
      侧面样式 侧面的样式,共三种样式可选。仅在开启高级配置配置项后生效。
      透明度 地形侧面的材质透明度,取值范围为0~100。仅在开启高级配置配置项后生效。
  • 背景网格层:设置3D平面地图背景网格层的样式,可单击眼睛图标图标控制背景网格层样式的显隐。
    参数 说明
    自定义图片 打开开关,可自定义配置背景网格层的图片样式;关闭开关,不可自定义配置图片样式,只能选择系统自带的三种样式。
    图片样式 背景网格层的图片样式,默认情况背景网格层图片样式,共三种系统样式可选。当开启自定义图片配置项后,您可以自定义输入图片的URL地址来获取图片,也可以直接单击或拖拽本地图片到图片样式框内获取图片。
    透明度 背景网格层图片的透明度,取值范围为0~100。仅在开启高级配置配置项后生效。
    平铺数 背景网格层图片的平铺数量,可配置水平和垂直两个方向平铺数量值,取值范围为1~100。仅在开启高级配置配置项后生效。
  • 背景地形层:设置3D平面地图背景地形层的样式,可单击眼睛图标图标控制背景地形层样式的显隐。
    说明 当场景范围区域为省或市时,背景地形层默认为隐藏状态。
    参数 说明
    地形图样式 背景地形图的样式,默认情况背景网格层图片样式,共三种系统样式可选。仅在开启高级配置配置项后生效。
    材质颜色 背景地形层的材质颜色。
    透明度 背景地形层的材质透明度,取值范围为0~100。仅在开启高级配置配置项后生效。
    金属度 背景地形层的材质金属度,取值范围为0~100。仅在开启高级配置配置项后生效。
    粗糙度 背景地形层的材质粗糙程度,取值范围为0~100。仅在开启高级配置配置项后生效。
  • 动态装饰层:设置3D平面地图动态装饰层的样式,可单击眼睛图标图标控制动态装饰层样式的显隐。
    参数 说明
    自定义图片 打开开关,可自定义配置动态装饰层的图片样式;关闭开关,不可自定义配置图片样式,只能选择系统自带的四种样式。
    图片样式 动态装饰层的图片样式,默认情况动态装饰层图片样式,共四种系统样式可选。当开启自定义图片配置项后,您可以自定义输入图片的URL地址来获取图片,也可以直接单击或拖拽本地图片到图片样式框内获取图片。
    透明度 动态装饰层图片的透明度,取值范围为0~100。仅在开启高级配置配置项后生效。
    旋转速度 动态装饰层图片的旋转速度,单位度/每帧,取值范围为-100~100。仅在开启高级配置配置项后生效。
    缩放比例 动态装饰层图片的缩放比例值,取值范围为0~2。仅在开启高级配置配置项后生效。
  • 区域边界线层:设置3D平面地图区域边界线层的样式,可单击眼睛图标图标控制区域边界线层样式的显隐。
    参数 说明
    边线样式 区域边界线层的边线颜色。
    文本样式 区域边界线层的文本样式,包括文本的字体样式、文字粗细、字号、颜色、描边粗细和描边颜色。可单击眼睛图标图标控制文本样式的显隐。
  • 光照配置:设置3D平面地图光照的配置样式。
    参数 说明
    环境光 设置环境光的颜色和强度,强度取值范围为0~100。
    平行光 设置平行光的颜色和强度,强度取值范围为0~100。当开启高级配置配置项后,还可以配置平行光在x、y和z轴方向的光照角度。

数据

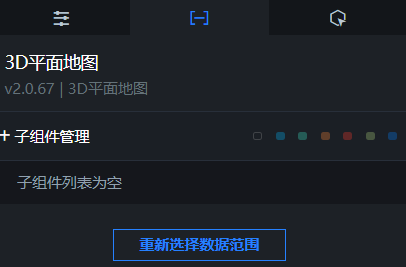

地图容器数据面板

重新选择数据范围:在数据面板内可以单击下方重新选择数据范围,打开框选场景范围的对话框,重新选择不同区域场景的地图数据内容,详情请参见场景范围区域选择

交互

该组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的3D平面地图组件,在画布中可以看到如下图所示的3D平面地图的蓝图编辑器配置参数。3D平面地图蓝图参数
    • 事件:无。
    • 动作
      动作 说明
      切换场景范围 切换3D平面组件被框选中的场景范围,传入切换后对应的场景区域代码字段。
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
          {
            // 显示为true,隐藏为false。
            "status": true,
            // 显示动画。
            "animationIn": {
              // 动画方式,可选fade,不填无动画。
              "animationType": "fade",
              // 显示延时,单位为ms。
              "animationDuration": 1000,
              // 显示动画函数,可选linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            },
            // 隐藏动画。
            "animationOut": {
              // 动画方式,可选fade,不填无动画。
              "animationType": "fade",
              // 隐藏延时,单位为ms。
              "animationDuration": 1000,
              // 隐藏动画函数,可选linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
      移动 将组件移动到指定位置。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
