本文介绍漏斗图操作步骤及示例。

简介

漏斗图适用于业务流程比较规范、周期长、环节多的单流程单向分析，通过漏斗各环节业务数据的比较能够直观地发现和说明问题所在的环节，进而做出决策。漏斗图用梯形面积表示某个环节业务量与上一个环节之间的差异。

操作步骤

  1. 登录日志服务控制台。
  2. 在Project列表区域，单击目标Project。
  3. 在日志存储 > 日志库页签中，单击目标Logstore。
  4. 输入查询和分析语句，然后单击15分钟（相对），设置查询和分析的时间范围。

    更多信息，请参见查询和分析。

  5. 在统计图表页签中，单击漏斗图-001图标。
  6. 在属性配置页签中，配置图表属性。
    参数说明
    分组列选择数据类别的字段。
    数值列选择数值所在字段，某个类别对应的数值越大，在越上面层。

示例

执行如下查询分析语句查询文档每一页的点击情况。
event.type:click and (event.target: register  or event.target: button_19 or event.target:button_18 or event.target: button_17  or event.target:  button_16) | select "event.target" as target ,  count(1) as click_count  group by target order by strpos('register,button_19,button_18,button_17,button_16'  , "event.target")

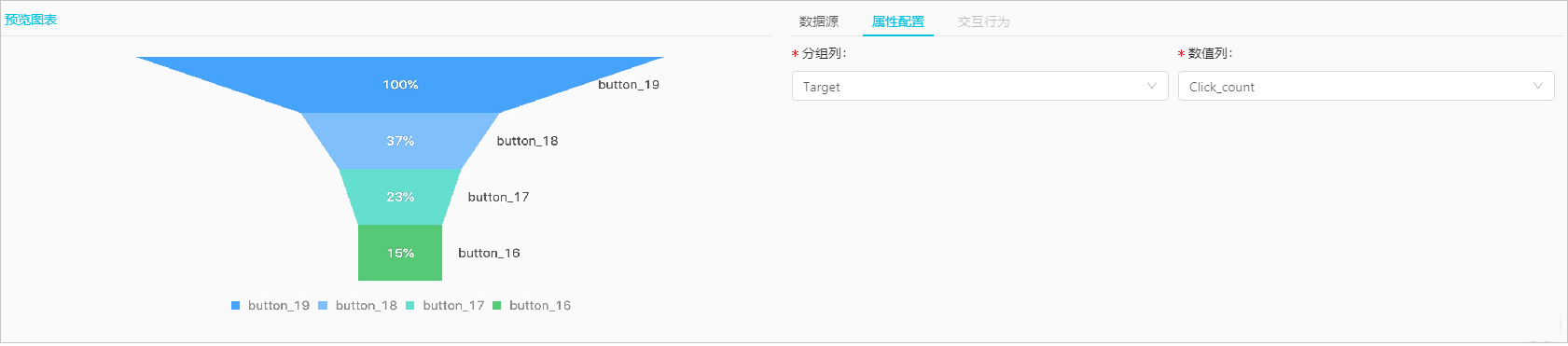

漏洞图
