阿里云加密服务支持国密算法证书和国密SSL协议，支持通过EVSM产生和存储SSL证书私钥，提升系统的安全性。您可以使用加密服务和配套接口TASSL实现SSL卸载。本文介绍如何在阿里云ECS上借助加密服务进行SSL的安全卸载。

典型部署方案图

在阿里云ECS上实现SSL卸载的典型部署方案如下图所示。 ECS上卸载SSL的典型部署场景

前提条件

已创建密码机实例。

已准备以下资源：

资源类型	资源名称	规格	说明
云资源	ECS1	64位Windows 10系统	对租用的EVSM进行管理配置。说明您需要设置ECS1访问EVSM的管理端口为8013。
	ECS2	64位Linux系统	用于部署用户的业务系统、TASSL、Nginx。说明您需要设置ECS2访问EVSM的服务端口为8018。您需要设置ECS2的SSL端口服务。
	金融数据密码机EVSM	TASS EVSM	用于完成卸载SSL证书相关的密码运算。
软件资源	密码机实例管理工具	-	用于配置密码机实例。
	TASSL引擎	-	支持调用EVSM的TASSL引擎文件包tasshsm_engine.tgz，支持国密算法和国外算法。
	Nginx代理	-	配合使用TASSL引擎的Nginx服务包nginx-1.16.0_tassl_hsm.tgz。

说明

您可以在加密服务管理控制台获取密码机软件包，解压密码机软件后可获取上表中的软件资源。具体操作，请参见步骤一：配置密码机客户端。

步骤一：配置密码机实例管理工具

在加密服务试用阶段，您无须配置密码机客户端。如果您的业务需要正式上线，在购买加密服务实例后，您需要使用密码机实例管理工具配置密码机客户端。

重要

密码机客户端管理工具只支持在Windows系统运行。

登录加密服务管理控制台，在顶部菜单栏，选择目标地域。
在实例列表页面，定位到目标密码机实例，单击规格列，然后单击下载密码机实例管理工具。
解压获取密码机软件包，选择以下任一方式安装密码机实例管理工具。
- 在本地终端安装密码机客户端管理工具，然后通过VPN或物理专线使本地终端连接到密码机实例所属的VPC网络。
- 在ECS实例上安装密码机客户端管理工具，然后通过本地终端远程登录ECS实例，在ECS实例上操作密码机实例管理工具。购买ECS实例的具体操作，请参见自定义购买实例。

初始化密码机实例。

初始化方式

操作步骤

在加密服务控制台一键初始化

重要

使用一键初始化，您的密码机必须是通用密码机GVSM且您没有使用UKEY的需求。

在实例列表页面，单击目标实例操作列的图标，然后单击初始化。
在初始化实例对话框，单击确定。
初始化预计需要1~5分钟时间，请耐心等待。初始化完成后，您再次打开初始化实例对话框时，初始化状态会显示已初始化，该状态下请勿重复初始化。

使用密码机实例管理工具初始化

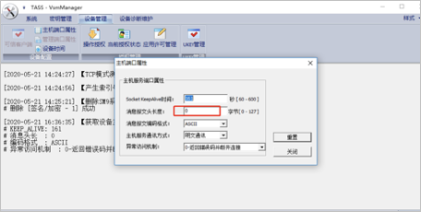

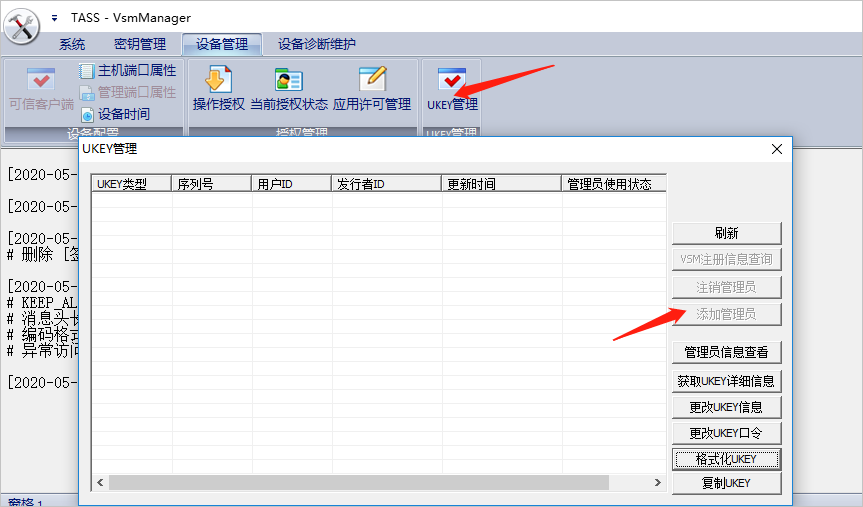

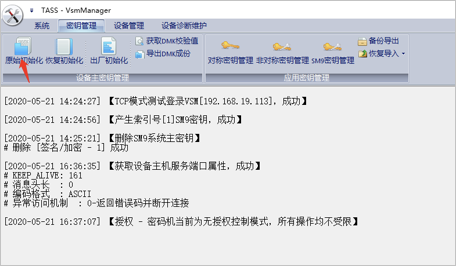

参考密码机软件包中的用户管理手册的《设备初始化》章节，完成初始化操作。

步骤二：在ECS2部署TASSL

登录ECS2实例。具体操作，请参见ECS连接方式概述。
将获取到的TASSL引擎文件包tassl.tgz上传至ECS2并解压，例如解压到/home/tass目录。
如果tassl.tgz未解压到/home/tass目录，则需要配置两个环境变量，分别用于查找引擎库和引擎库配置文件。例如：
```
export OPENSSL_ENGINES=/home/other/tassl/lib/engines-1.1/
export TASSL_ENGINE_CFG=/home/other/tassl/cfg/tasshsm_engine.ini
```
配置TASSL引擎要访问的EVSM信息。
将/home/tass/tassl/cfg/tasshsm_engine.ini文件中的IP和PORT修改为EVSM的IP地址和主机服务端口号。

步骤三：申请和签发证书

您可以根据需要生成RSA算法、SM2算法、ECC算法服务器的证书申请文件并签发证书。在试用阶段建议采用自签发证书，生产阶段建议采用从CA中心签发或者通过阿里云数字证书管理服务签发的证书。

说明

阿里云数字证书管理服务签发证书的具体操作，请参见提交证书申请。

RSA算法服务端证书（单证）申请和签发

生成证书申请文件。
- 方式一：通过EVSM的管理工具生成
  1. 登录密码机实例管理工具，单击密钥管理页签，然后单击非对称密钥管理。
  2. 在非对称密钥管理对话框，单击产生新密钥。
  3. 在产生非对称密钥对话框，配置算法标识为RSA、密钥模长为2048、幂指数为65537，然后单击产生。
    EVSM将产生新的非对称密钥并输出显示公钥明文和私钥密文。
  4. 在非对称密钥管理对话框，单击生成RSA请求。
  5. 在生成RSA对话框，输入合法的主题，选择是否使用内部索引，并输入密钥索引，单击确定。
- 方式二：通过TASSL配套脚本生成
  进入ECS2的/home/tass/tassl/cert/rsa目录，生成证书申请文件S_RSA_HSM.csr。
```
[tass@localhost rsa]#./gen_rsa_csr_with_hsm -r S_RSA_HSM.csr
请输入DN：/C=CN/ST=BJ/L=HaiDian/O=Beijing JNTA Technology LTD./OU=BSRC of TASS/CN=rsa_commoname/
请输入密钥模长[1024 - 2048]:2048
请选择摘要算法：1)SHA1
							2)SHA224
							3)SHA256
							4)SHA384
							5)SHA512
请输入：3
请输入加密机存储私钥的索引号：15
```
签发证书。
如果您在生产阶段，建议采用从CA中心签发或者通过阿里云数字证书管理服务签发的证书。在试用阶段，如果您可以采用通过TASSL配套脚本产生的自签发证书。自签发证书的过程如下：
1. 进入ECS2的/home/tass/tassl/cert/rsa目录。
2. 签发S_RSA_HSM.crt。
```
./sign_cert.sh S_RSA_HSM.csr S_RSA_HSM.crt
```

国密SM2算法的服务端证书（双证）申请和签发

生成证书申请文件。
- 方式一：通过EVSM的管理工具生成
  1. 登录密码机实例管理工具，单击密钥管理页签，然后单击非对称密钥管理。
  2. 在非对称密钥管理对话框，单击产生新密钥。
  3. 在产生非对称密钥对话框，配置算法标识为SM2、密钥索引号为15，然后单击产生。
    EVSM将产生新的非对称密钥并输出显示公钥明文和私钥密文。
  4. 在非对称密钥管理对话框，单击生成ECC请求。
  5. 在生成ECC对话框中，选择算法标识、主题标识，输入主题、密钥索引，单击确定。
- 方式二：通过TASSL配套脚本生成
  进入ECS2的/home/tass/tassl/cert/sm2目录，生成证书申请文件和加密证书申请文件SS_SM2_HSM.csr。
```
#产生证书申请文件SS_SM2_HSM.csr
[tass@localhost rsa]# ./gen_sm2_csr_with_hsm -r SS_SM2_HSM.csr
请输入DN：/C=CN/ST=BJ/L=HaiDian/O=Beijing JNTA Technology LTD./OU=BSRC of TASS/CN=sm2_commoname/
请输入加密机存储私钥的索引号：15

#产生加密证书申请文件SE_SM2_HSM.csr
[tass@localhost rsa]# ./gen_sm2_csr_with_hsm -r SE_SM2_HSM.csr
请输入DN：/C=CN/ST=BJ/L=HaiDian/O=Beijing JNTA Technology LTD./OU=BSRC of TASS/CN=sm2_commoname/
请输入加密机存储私钥的索引号：16
```
签发证书。
如果您在生产阶段，建议采用从CA中心签发或者通过阿里云数字证书管理服务签发的证书。在试用阶段，如果您可以采用通过TASSL配套脚本产生的自签发证书。自签发证书的过程如下：
1. 进入ECS2的/home/tass/tassl/cert/sm2目录。
2. 签发签名证书文件SS_SM2_HSM.crt和加密证书文件SE_SM2_HSM.crt。
```
#签发签名证书文件SS_SM2_HSM.cr
./sign_cert_s.sh SS_SM2_HSM.csr SS_SM2_HSM.crt

#签发加密证书文件SE_SM2_HSM.crt
./sign_cert_e.sh SE_SM2_HSM.csr SE_SM2_HSM.crt
```

ECC算法的服务端证书申请和签发

生成证书申请文件。
- 方式一：通过EVSM的管理工具生成
  1. 登录密码机实例管理工具，单击密钥管理页签，然后单击非对称密钥管理。
  2. 在非对称密钥管理对话框，单击产生新密钥。
  3. 在产生非对称密钥对话框，配置算法标识为NID_NISTP256、密钥索引号为17，然后单击产生。
    EVSM将产生新的非对称密钥并输出显示公钥明文和私钥密文。
  4. 在非对称密钥管理对话框，选中产生的ECC曲线密钥，然后单击生成ECC请求。
  5. 在生成ECC对话框中，选择算法标识、主题标识，输入主题、密钥索引，单击确定。
- 方式二：通过TASSL配套脚本生成
  进入ECS2的/home/tass/tassl/cert/ecc目录，生成证书申请文件S_ECC_HSM.csr。
```
[tass@localhost rsa]# ./gen_ecc_csr_with_hsm -r S_ECC_HSM.csr
请输入DN：/C=CNST=BJ/L=HaiDian/O=Beijing JNTA Technology LTD./OU=BSRC of TASS/CN=ecc_commoname/
请选择摘要算法：1)SHA1
							2)SHA224
							3)SHA256
							4)SHA384
							5)SHA512
请输入：3
请输入加密卡存储私钥的索引号（0代表不保存，并且输出加密私钥）：17
```
签发证书。
如果您在生产阶段，建议采用从CA中心签发或者通过阿里云数字证书管理服务签发的证书。在试用阶段，如果您可以采用通过TASSL配套脚本产生的自签发证书。自签发证书的过程如下：
1. 进入ECS2的/home/tass/tassl/cert/ecc目录。
2. 签发证书文件S_ECC_HSM.crt。
```
./sign_cert.sh S_ECC_HSM.csr S_ECC_HSM.crt
```

步骤四：部署Nginx服务

将配合使用TASSL引擎的Nginx服务包nginx-1.21.2_tassl.tgz上传至ECS2上并解压，例如解压到/home/tass目录。

在/home/tass/nginx-1.21.2_tassl目录安装Nginx服务。

./configure --with-http_ssl_module --with-stream --with-stream_ssl_module --with-openssl=/home/tass/tassl --prefix=/home/tass/nginx
make
make install

配置不同加密算法服务端证书的Nginx服务。

您可以参考下表代码示例编辑/home/tass/nginx/conf/nginx.conf配置文件的证书部分。

RSA

worker_processes auto;
…
…
    # HTTPS server
    server {
        listen       8020 ssl;
        server_name  localhost;

        #use tasshsm engine by key index
        ssl_certificate  /home/tass/tassl/cert/rsa/S_RSA_HSM.crt;  #配置RSA证书文件。
        ssl_certificate_key  engine:tasshsm_rsa:15; #配置存储RSA私钥的索引号。

        ssl_verify_client off; # for one-way https #表示不验证客户端。

        ssl_session_cache    shared:SSL:1m;
        ssl_session_timeout  5m;

        ssl_ciphers  HIGH:!aNULL:!MD5;
        ssl_prefer_server_ciphers  on;

        location / {
            root   html;
            index  index.html index.htm;
        }
}
…

SM2

worker_processes auto;
…
…
    # HTTPS server
    server {
        listen       8021 ssl;
        server_name  localhost;

        #use tasshsm engine by key index
        ssl_certificate   /home/tass/tassl/cert/sm2/SS_SM2_HSM.crt; #配置签名证书文件。
        ssl_certificate_key   engine:tasshsm_sm2:15; #配置存储签名私钥的索引号。
        ssl_enc_certificate   /home/tass/tassl/cert/sm2/SE_SM2_HSM.crt; #配置加密证书文件。
        ssl_enc_certificate_key  engine:tasshsm_sm2:16; #配置存储加密私钥的索引号。

        ssl_verify_client off; # for #表示不验证客户端。
        # one-way https
        …
        location / {
            root   html;
            index  index.html index.htm;
        }
}
…

ECC

worker_processes auto;
…
…
    # HTTPS server
    server {
        listen       8022 ssl;
        server_name  localhost;

        #use tasshsm engine by key index
        ssl_certificate  /home/tass/tassl/cert/ecc/S_ECC_HSM.crt; #配置RSA证书文件。
        ssl_certificate_key  engine:tasshsm_ecc:17; #配置存储RSA私钥的索引号。

        ssl_verify_client off; # for #表示不验证客户端。
        # one-way https

        ssl_session_cache    shared:SSL:1m;
        ssl_session_timeout  5m;

        ssl_ciphers  HIGH:!aNULL:!MD5;
        ssl_prefer_server_ciphers  on;

        location / {
            root   html;
            index  index.html index.htm;
        }
}
…

执行以下命令启动Nginx代理。
```
cd /home/tass/nginx/sbin
./nginx
```

步骤五：测试验证

部署完成后，您可以通过以下方式验证RSA算法和国密SM2算法服务端证书是否部署成功。

如果您使用的是RSA算法服务端证书（单证），可以通过浏览器直接访问您申请的域名URL进行验证。
如果您使用的是国密SM2算法的服务端证书（双证），需要按照以下操作进行验证：
1. 在客户端安装支持国密算法的浏览器（例如360安全浏览器），将签发给服务端的CA证书导入到浏览器，并设置为信任。
2. 拷贝ECS2中证书文件/home/tass/tassl/cert/sm2/ca.crt的内容到C:\Users\Administrator\AppData\Roaming\360se6\User Data\Default\gmssl\ctl.dat文件。
3. 重启浏览器。
4. 在C:\Windows\System32\drivers\etc路径修改hosts文件，将服务器地址指向您的测试域名。
5. 通过浏览器访问您的测试域名。
