本文介绍如何将其他阿里云产品的数据导入微消息队列MQTT版。本文以当前仅支持的消息队列RocketMQ版数据互通为例进行说明。
前提条件
- 安装IDE。您可以使用IntelliJ IDEA或者Eclipse,本文以IntelliJ IDEA为例。
- 下载安装JDK。
背景信息
本文以公网环境中的Java SDK为例说明如何将消息队列RocketMQ版数据流入至微消息队列MQTT版。
此场景下可使用多语言的第三方开源SDK来实现消息收发。更多信息,请参见SDK下载。

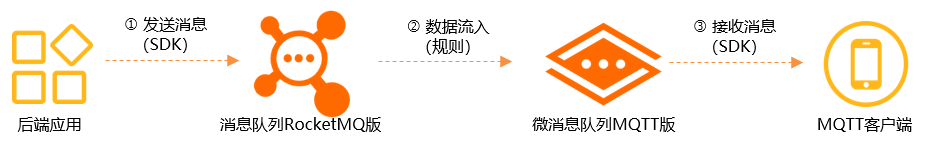

如上图所示,您部署在公网地域的后端应用数据需要传送至公网环境中的MQTT客户端,后端应用和MQTT客户端均通过Java语言开发。数据从消息队列RocketMQ版流入至微消息队列MQTT版是通过创建相应的数据流入规则实现。两个产品的服务端通过各自产品提供的Java SDK分别与各自的客户端实现消息收发。
注意 消息队列RocketMQ版和
微消息队列MQTT版的Topic不能跨地域使用,因此,本文中所有资源都应在公网地域创建。详细信息,请参见
Topic地域化。
网络访问
微消息队列MQTT版同时提供了
公网接入点和
VPC 接入点。接入点说明如下:
- 在物联网和移动互联网的场景中,客户端推荐使用公网接入点接入。
- VPC 接入点仅供一些特殊场景使用。因为一般而言,涉及部署在云端服务器上的应用的场景,建议使用服务端消息产品例如消息队列RocketMQ版实现。
注意 客户端使用接入点连接服务时务必使用域名接入,不得直接使用域名背后的IP地址直接连接,因为IP地址随时会变化。在以下使用情况中出现的问题
微消息队列MQTT版产品方概不负责:
- 客户端不使用域名接入而是使用IP地址接入,产品方更新了域名解析导致原有IP地址失效。
- 客户端网络对IP地址设置网络防火墙策略,产品方更新了域名解析后新IP地址被您的防火墙策略拦截。
本文以公网接入点为例。
微消息队列MQTT版与
消息队列RocketMQ版的应用场景对比和消息属性映射关系请参见以下文档:
使用流程
后端应用消息发送至MQTT客户端的使用流程如下所示。
步骤一:创建MQTT实例并获取接入点
注意 轻量版实例不支持数据流入规则、数据流出规则及上下线通知规则,如需使用规则功能,请您在创建实例时选择其他类型的实例。
- 登录微消息队列MQTT版控制台。
- 在左侧导航栏单击实例列表。
- 在顶部菜单栏选择地域。
- 在实例列表页面左上角单击创建实例。
- 在弹出的付费方式面板中,付费方式固定为包年包月,您无需设置,直接在面板左下角单击确定。

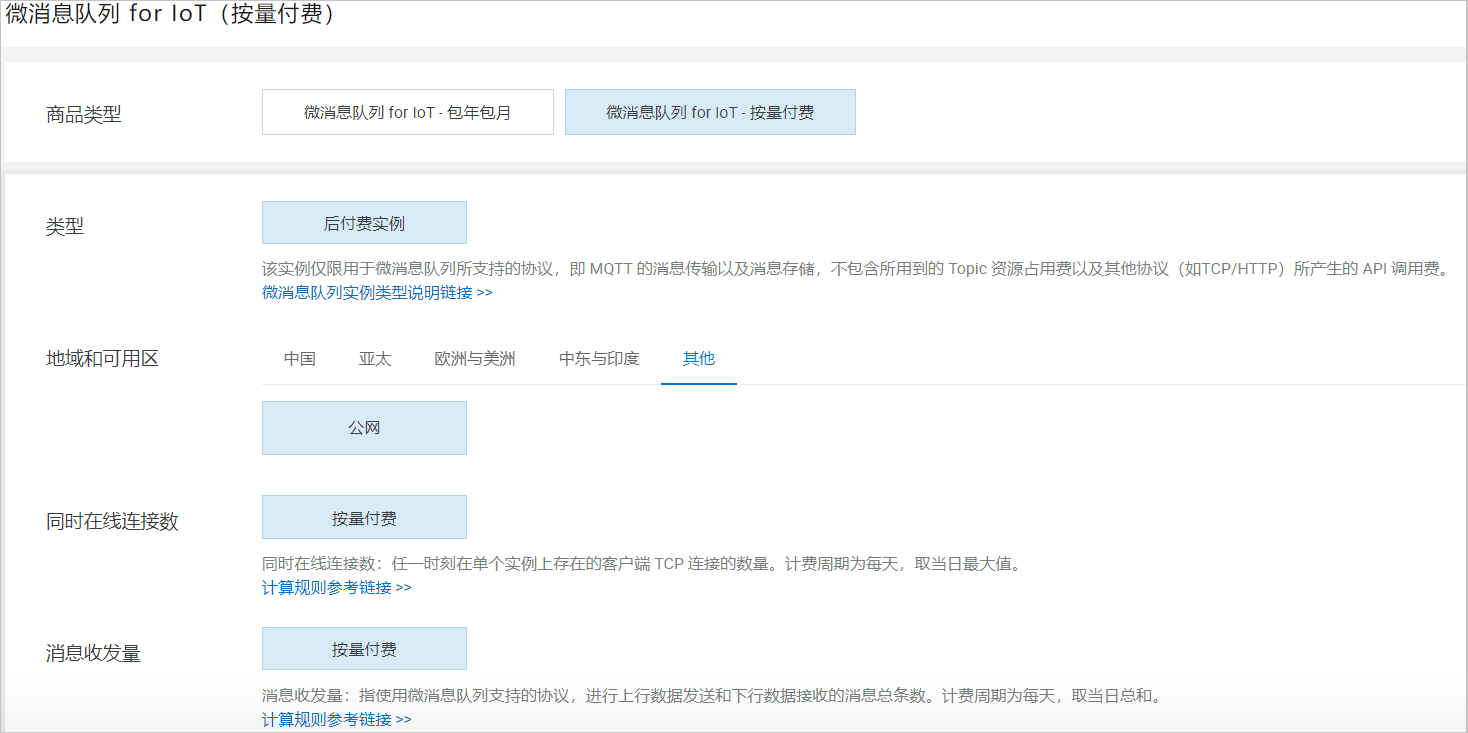

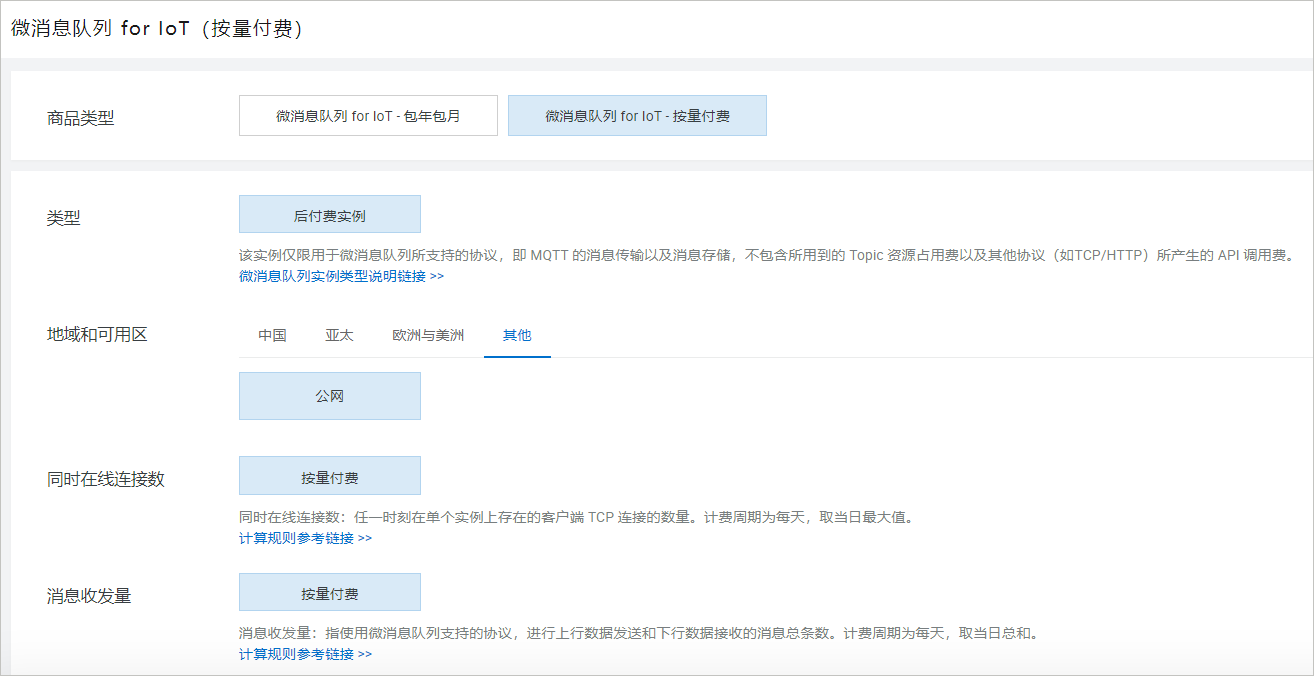

- 在弹出的实例规格面板中,按需选择您需要购买的实例规格,选中微消息队列 MQTT 版(包年包月)服务协议,然后单击立即购买。

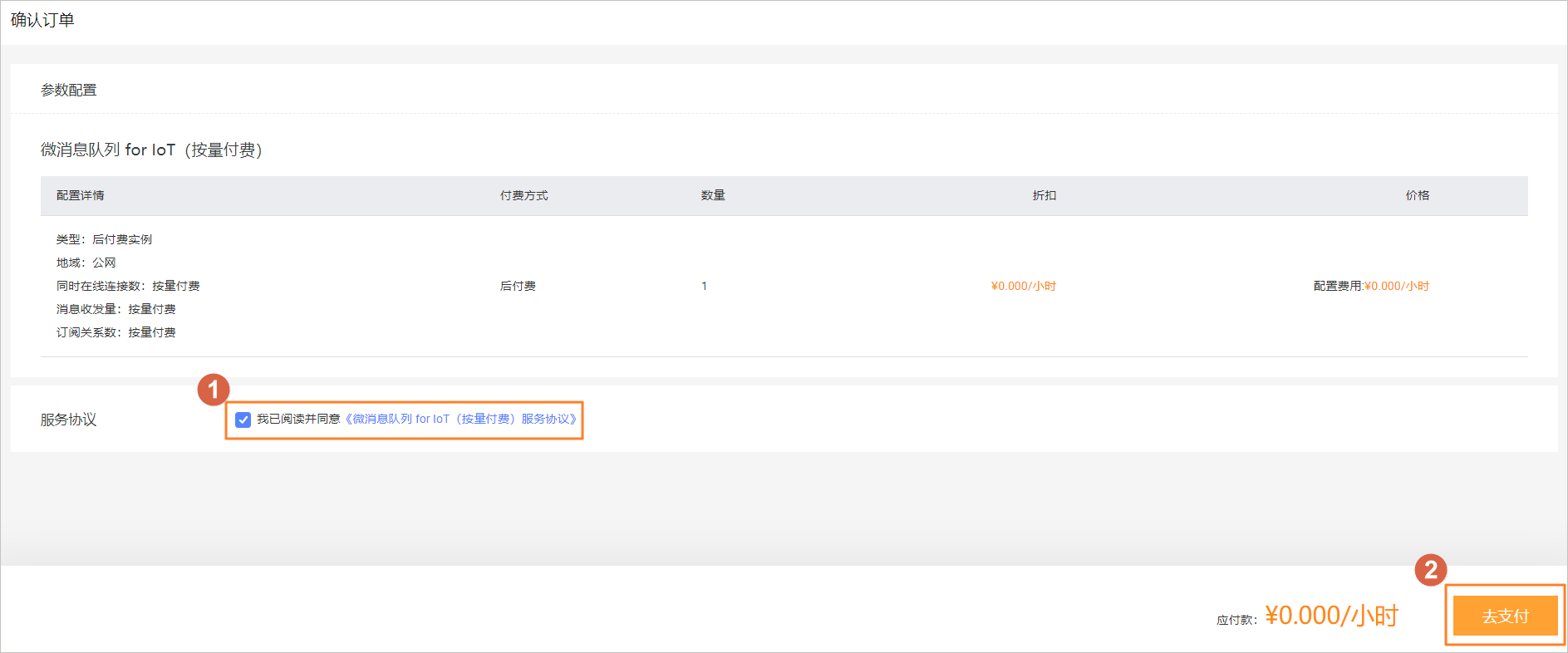

- 在订单支付面板,根据提示完成支付。

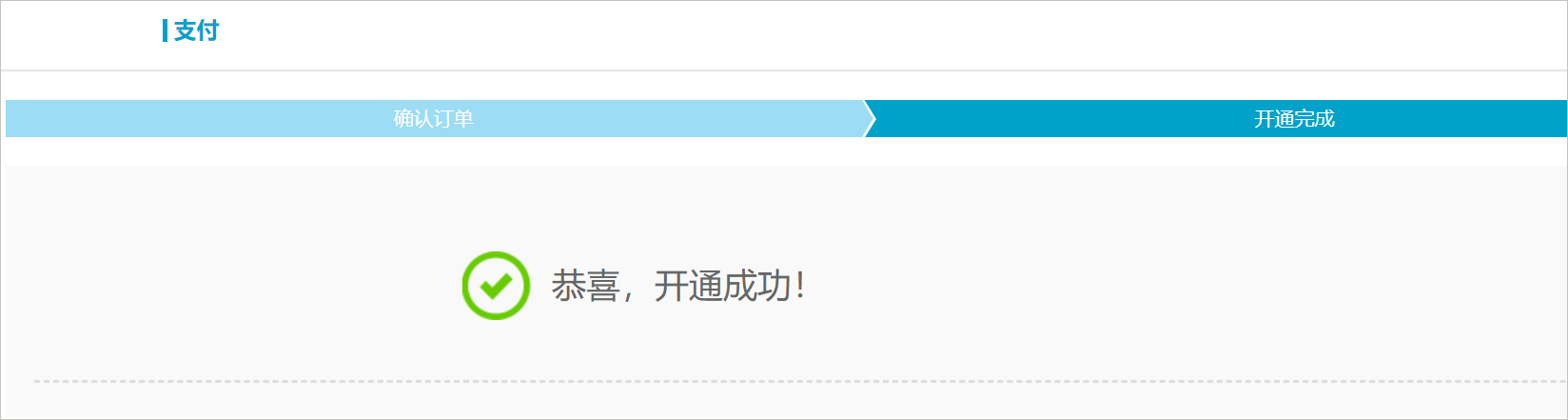

- 在支付成功页面单击返回控制台。
- 回到微消息队列MQTT版控制台,在左侧导航栏单击实例列表,并将地域切换为您所购买的实例所对应的地域。
- 在实例列表页面中,单击您所购买实例的名称或在其操作列单击详情,进入实例详情页面。
- 在实例详情页面单击接入点页签,即可看到实例的接入点信息,本示例以公网接入点为例。
步骤二:创建父级Topic
MQTT协议支持多级Topic,父级Topic需在控制台创建,子级Topic无需创建,使用时直接在代码中设置即可。命名格式为:父级Topic和各子级Topic间均使用正斜线(/)隔开,<父级Topic名称>/<二级Topic名称>/<三级Topic名称>,例如,SendMessage/demo/producer。父级Topic和子级Topic总长度不能超过64个字符。Topic详细信息,请参见名词解释。
- 登录微消息队列MQTT版控制台。
- 在左侧导航栏单击实例列表。
- 在顶部菜单栏选择地域。
- 在实例列表中找到目标实例,在其操作列中,选择。
- 在Topic 管理页面左上角,单击创建 Topic。
- 在创建Topic面板中,输入要创建的Topic名称和描述,然后在左下角单击确定。
您可以在Topic 管理页面查看刚创建的Topic。
步骤三:创建Group ID
Group ID详细信息,请参见名词解释。
- 登录微消息队列MQTT版控制台。
- 在左侧导航栏单击实例列表。
- 在顶部菜单栏选择地域。
- 在实例列表中找到目标实例,在其操作列中,选择。
- 在Group 管理页面的左上角,单击创建 Group。
- 在创建Group面板中,输入Group ID,然后在左下角单击确定。
您可以在Group 管理页面查看刚创建的Group。
步骤四:创建数据流入规则
规则中填写的参数需与您创建的资源保持一致。
- 登录微消息队列MQTT版控制台。
- 在左侧导航栏单击实例列表。
- 在顶部菜单栏选择地域。
- 在实例列表中找到目标实例,在其操作列,选择。
- 在规则管理页面左上角,单击创建规则。
- 在创建规则页面完成以下操作。
- 在配置基本信息配置向导页面,填写规则的基本信息,然后单击下一步。
参数 |
取值示例 |
说明 |
规则ID |
111111 |
规则的全局唯一标识,说明如下:
- 只能包含字母、数字、短划线(-)和下划线(_),至少包含一个字母或数字。
- 名称长度限制在3~64字符之间,长于64字符将被自动截取。
- 创建后无法更新。
|
描述 |
migrate from rocketmq |
对规则的描述。 |
状态 |
启用 |
是否启用当前规则,取值说明如下:
|
规则类型 |
数据流入 |
创建的规则类型,取值说明如下:
- 数据流出:用于将微消息队列MQTT版的数据导出至其他阿里云产品。详细信息,请参见跨云产品的数据流出。
- 数据流入:用于将其他阿里云产品的数据导入至微消息队列MQTT版。详细信息,请参见跨云产品数据流入。
- 上下线通知:用于将获取的微消息队列MQTT版客户端上下线事件数据导出至其他阿里云产品。详细信息,请参见MQTT客户端上下线事件数据流出。
|
- 在配置规则源配置向导页面,配置数据源,然后单击下一步。
参数 |
取值示例 |
说明 |
源服务类型 |
消息队列 RocketMQ 版 |
指定您需将哪个源云产品的数据流入至微消息队列MQTT版。
|
RocketMQ 实例 |
MQ_INST_13801563067*****_BbyOD2jQ |
指定源云产品的实例ID,即消息队列RocketMQ版的实例ID。
说明 仅支持选择和微消息队列MQTT版实例为同一地域的云产品实例。
|
Topic |
TopicA |
指定源云产品的资源键值,即消息队列RocketMQ版的Topic。TopicA的消息将流转至目标微消息队列MQTT版的Topic。
|
- 在配置规则目标配置向导页面,配置数据的流转目标,然后单击创建。
参数 |
取值示例 |
说明 |
Topic |
TopicB |
指定您需要将其他源云产品的数据导入至微消息队列MQTT版的哪个目标Topic。
|
您可以在规则管理的规则列表查看到刚创建的数据流入规则。
步骤五:调用Java SDK收发消息
- 下载第三方的开源Java SDK。下载地址为Eclipse Paho Java Client。
- 下载阿里云微消息队列MQTT版的Java SDK的Demo示例作为您代码开发的参考。下载地址为mqtt-java-demo。
- 解压该Demo工程包至您指定的文件夹。
- 在IntelliJ IDEA中,导入解压后的文件以创建相应的工程,并确认pom.xml中已包含以下依赖。
<dependencies>
<dependency>
<groupId>commons-codec</groupId>
<artifactId>commons-codec</artifactId>
<version>1.10</version>
</dependency>
<dependency>
<groupId>org.eclipse.paho</groupId>
<artifactId>org.eclipse.paho.client.mqttv3</artifactId>
<version>1.2.2</version>
</dependency>
<dependency>
<groupId>org.apache.httpcomponents</groupId>
<artifactId>httpclient</artifactId>
<version>4.5.2</version>
</dependency>
<dependency>
<groupId>com.alibaba</groupId>
<artifactId>fastjson</artifactId>
<version>1.2.48</version>
</dependency>
<dependency>
<groupId>com.aliyun.openservices</groupId>
<artifactId>ons-client</artifactId>
<version>1.8.5.Final</version>
</dependency>
<dependency>
<groupId>com.aliyun</groupId>
<artifactId>aliyun-java-sdk-onsmqtt</artifactId>
<version>1.0.3</version>
</dependency>
<dependency>
<groupId>com.aliyun</groupId>
<artifactId>aliyun-java-sdk-core</artifactId>
<version>4.5.0</version>
</dependency>
</dependencies>
说明 ons-client的版本信息,请参见
版本说明。
- 在RocketMQSendMessageToMQ4IoT.java类中,按代码注释说明填写相应参数,主要涉及步骤一至步骤三所创建MQTT资源以及您在消息队列RocketMQ版创建的相应资源,然后执行Main函数运行代码实现消息收发。
示例代码如下。
package com.aliyun.openservices.lmq.example.demo;
import com.aliyun.openservices.lmq.example.util.ConnectionOptionWrapper;
import com.aliyun.openservices.ons.api.Message;
import com.aliyun.openservices.ons.api.ONSFactory;
import com.aliyun.openservices.ons.api.Producer;
import com.aliyun.openservices.ons.api.PropertyKeyConst;
import com.aliyun.openservices.ons.api.SendResult;
import java.util.Properties;
import java.util.concurrent.ExecutorService;
import java.util.concurrent.LinkedBlockingQueue;
import java.util.concurrent.ThreadPoolExecutor;
import java.util.concurrent.TimeUnit;
import org.eclipse.paho.client.mqttv3.IMqttDeliveryToken;
import org.eclipse.paho.client.mqttv3.MqttCallbackExtended;
import org.eclipse.paho.client.mqttv3.MqttClient;
import org.eclipse.paho.client.mqttv3.MqttException;
import org.eclipse.paho.client.mqttv3.MqttMessage;
import org.eclipse.paho.client.mqttv3.persist.MemoryPersistence;
/**
* 阿里云生产环境中,消息队列RocketMQ版除了公网地域,其他地域的实例不允许在本地使用,必须在对应地域的ECS机器上部署使用。
*/
public class RocketMQSendMessageToMQ4IoT {
public static void main(String[] args) throws Exception {
/**
* 初始化消息队列RocketMQ版发送客户端,实际业务中一般部署在服务端应用中。
*/
Properties properties = new Properties();
/**
* 设置消息队列RocketMQ版Group ID,在消息队列RocketMQ版控制台创建。
*/
properties.setProperty(PropertyKeyConst.GROUP_ID, "GID-XXXXX");
/**
* AccessKey ID,阿里云身份验证,在阿里云RAM控制台创建。
*/
properties.put(PropertyKeyConst.AccessKey, "XXXX");
/**
* AccessKey Secret,阿里云身份验证,在阿里云RAM控制台创建。仅在签名鉴权模式下需要设置。
*/
properties.put(PropertyKeyConst.SecretKey, "XXXX");
/**
* 设置TCP接入点,该接入点为消息队列RocketMQ版实例的接入点。进入消息队列RocketMQ版控制台实例详情页面获取。
*/
properties.put(PropertyKeyConst.NAMESRV_ADDR, "XXXX");
/**
* 设置消息队列RocketMQ版的Topic,在消息队列RocketMQ版控制台创建。
* 消息队列RocketMQ版和微消息队列MQTT版配合使用时,RocketMQ客户端仅操作一级Topic。
*/
final String parentTopic = "XXXXX";
Producer producer = ONSFactory.createProducer(properties);
producer.start();
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////
/**
* 初始化微消息队列MQTT版接收客户端,实际业务中微消息队列MQTT版一般部署在移动终端环境。
*/
/**
* 您在控制台创建的微消息队列MQTT版的实例ID。
*/
String instanceId = "XXXXX";
/**
* 设置接入点,进入微消息队列MQTT版控制台实例详情页面获取。
*/
String endPoint = "XXXXXX.mqtt.aliyuncs.com";
/**
* AccessKey ID,阿里云身份验证,在阿里云RAM控制台创建。
*/
String accessKey = "XXXX";
/**
* AccessKey Secret,阿里云身份验证,在阿里云RAM控制台创建。仅在签名鉴权模式下需要设置。
*/
String secretKey = "XXXX";
/**
* MQTT客户端ID,由业务系统分配,需要保证每个TCP连接都不一样,保证全局唯一,如果不同的客户端对象(TCP连接)使用了相同的clientId会导致连接异常断开。
* clientId由两部分组成,格式为GroupID@@@DeviceID,其中GroupID在微消息队列MQTT版控制台创建,DeviceID由业务方自己设置,clientId总长度不得超过64个字符。
*/
String clientId = "GID_XXXX@@@XXXXX";
/**
* 微消息队列MQTT版支持子级Topic,用来做自定义的过滤,此处为示例,可以填写任何字符串。
* 需要注意的是,完整的Topic长度不得超过128个字符。
*/
final String subTopic = "/testMq4Iot";
final String mq4IotTopic = parentTopic + subTopic;
/**
* QoS参数代表传输质量,可选0,1,2。详细信息,请参见名词解释。
*/
final int qosLevel = 0;
ConnectionOptionWrapper connectionOptionWrapper = new ConnectionOptionWrapper(instanceId, accessKey, secretKey, clientId);
final MemoryPersistence memoryPersistence = new MemoryPersistence();
/**
* 客户端协议和端口。客户端使用的协议和端口必须匹配,如果是SSL加密则设置ssl://endpoint:8883。
*/
final MqttClient mqttClient = new MqttClient("tcp://" + endPoint + ":1883", clientId, memoryPersistence);
/**
* 设置客户端发送超时时间,防止无限阻塞。
*/
mqttClient.setTimeToWait(5000);
final ExecutorService executorService = new ThreadPoolExecutor(1, 1, 0, TimeUnit.MILLISECONDS,
new LinkedBlockingQueue<Runnable>());
mqttClient.setCallback(new MqttCallbackExtended() {
@Override
public void connectComplete(boolean reconnect, String serverURI) {
/**
* 客户端连接成功后就需要尽快订阅需要的Topic。
*/
System.out.println("connect success");
executorService.submit(new Runnable() {
@Override
public void run() {
try {
final String topicFilter[] = {mq4IotTopic};
final int[] qos = {qosLevel};
mqttClient.subscribe(topicFilter, qos);
} catch (MqttException e) {
e.printStackTrace();
}
}
});
}
@Override
public void connectionLost(Throwable throwable) {
throwable.printStackTrace();
}
@Override
public void messageArrived(String s, MqttMessage mqttMessage) throws Exception {
/**
* 消费消息的回调接口,需要确保该接口不抛异常,该接口运行返回即代表消息消费成功。
* 消费消息需要保证在规定时间内完成,如果消费耗时超过服务端约定的超时时间,对于可靠传输的模式,服务端可能会重试推送,业务需要做好幂等去重处理。
*/
System.out.println(
"receive msg from topic " + s + " , body is " + new String(mqttMessage.getPayload()));
}
@Override
public void deliveryComplete(IMqttDeliveryToken iMqttDeliveryToken) {
System.out.println("send msg succeed topic is : " + iMqttDeliveryToken.getTopics()[0]);
}
});
mqttClient.connect(connectionOptionWrapper.getMqttConnectOptions());
for (int i = 0; i < 10; i++) {
/**
* 使用RocketMQ客户端发消息给MQTT客户端时,Topic指定为一级父Topic,Tag指定为MQ2MQTT。
*/
Message msg = new Message(parentTopic, "MQ2MQTT", "hello mq send mqtt msg".getBytes());
/**
* 使用RocketMQ客户端发消息给MQTT客户端时,可以通过MqttSecondTopic属性设置MQTT的子级Topic属性。
*/
msg.putUserProperties(PropertyKeyConst.MqttSecondTopic, subTopic);
SendResult result = producer.send(msg);
System.out.println(result);
/**
* 发送P2P消息,设置子级Topic。
*/
msg.putUserProperties(PropertyKeyConst.MqttSecondTopic, "/p2p/" + clientId);
result = producer.send(msg);
System.out.println(result);
}
Thread.sleep(Long.MAX_VALUE);
}
}
结果验证
完成消息收发后,您可在微消息队列MQTT版控制台查询轨迹以验证消息是否发送并接收成功。详细信息,请参见消息轨迹查询。
