Quick BI支持在移动端钻取、联动和跳转功能，方便您通过移动端多维度分析报表数据。本文为您介绍仪表板中部分图表组件在移动端呈现钻取、联动和跳转的呈现效果。

前提条件

已设置钻取、联动和跳转功能，请参见钻取、联动和跳转。

背景信息

目前仅以下图表支持在移动端展示钻取、联动、跳转功能：
  • 趋势类图表：线图、面积图、堆积面积图、百分比堆积面积图、组合图
  • 比较类图表：柱形图、堆积柱形图、百分比堆积柱形图、条形图、堆积条形图、百分比堆积条形图
  • 分布类图表：饼图
  • 空间类图表：色彩地图和气泡地图

操作步骤

  1. 登录移动端。
  2. 在移动端首页，单击数据页。
  3. 在对应类目中找到并单击目标图表。
    您可以通过以下方式，深度分析报表数据：
    • 通过钻取功能，可以指定层次结构，让您关注的数据范围从一个比较大的面，逐步聚焦到一个小的点上。

      本例中，您可以指定层次结构为：区域 > 省份 > 城市。通过下钻功能，让您的数据从某区域的订单数量，下钻到某城市的订单数量。请参见钻取。

    • 通过关联功能，可以将多个图表关联，当一个变化时，其他的也会同步变化。

      本例中，您通过区域，使得柱图联动交叉表，此时柱图和交叉表中的数据均可以查看。请参见联动。

    • 通过跳转功能，可以关联报表并传递参数。请参见跳转。

钻取

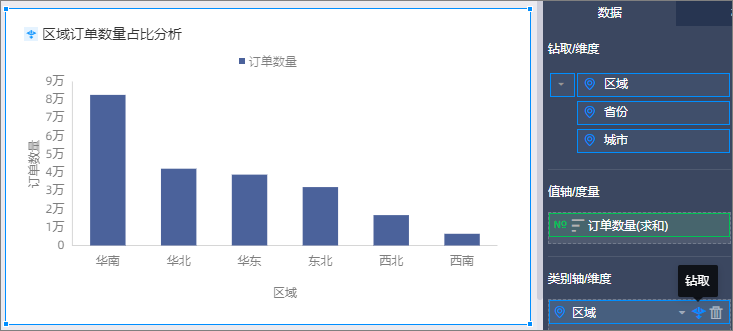

本例中，您已设置钻取的顺序为区域 > 省份 > 城市，如下图所示。钻取

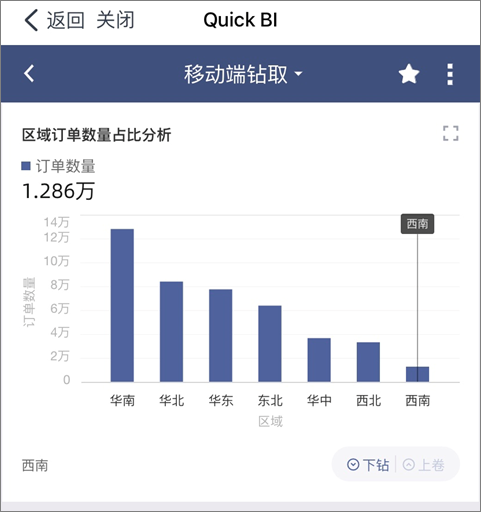

此时，在移动端的展示如下。1
  • 单击下钻，可以看到省份的订单数量占比。下钻
  • 单击上卷，返回到区域订单数量占比页面。下钻
  • 单击1图标，展示全屏信息。
    您也可以在全屏模式下使用下钻或上卷功能。全屏

联动

在PC端设置联动后，在移动端可以展示联动效果。

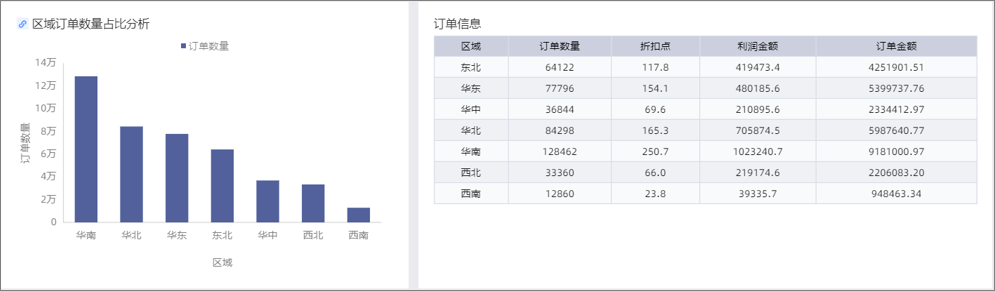

本例中，您在PC端设置柱图联动交叉表，被关联的维度字段为区域，如下图所示。联动

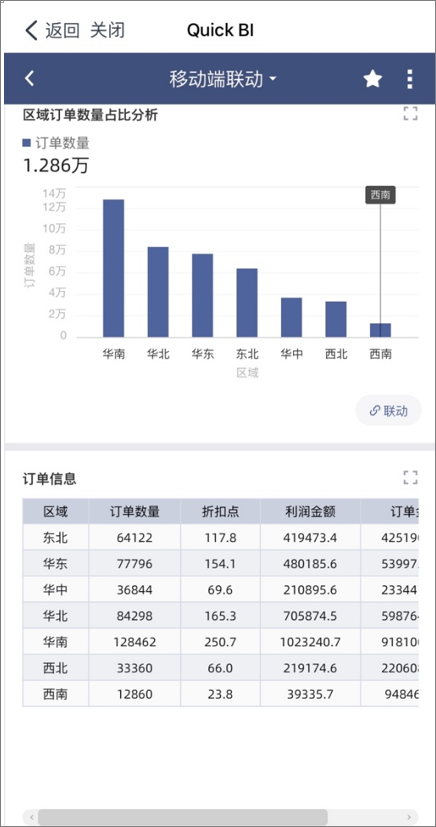

此时，在移动端的展示如下。联动移动端在柱图上选中目标区域，单击联动。

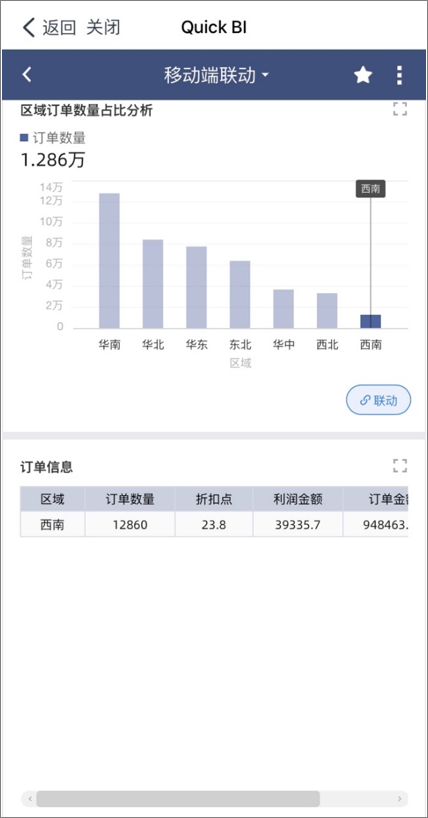

可以看到该区域的详细信息，如下图所示。西南区域

跳转

图表跳转设置分为参数跳转和外部链接。
  • 参数跳转：
    本例中，您在PC端设置全局参数区域，使得单击柱图区域订单数量占比分析中的区域字段时，会自动跳转至仪表板订单利润详情并显示所有区域的订单利润信息。参数跳转
    此时，在移动端的展示如下。参数跳转在柱图上选中目标区域，单击跳转。
    可以看到该区域的详细信息，如下图所示。跳转
  • 外部链接跳转
    本例中，设置跳转的维度字段为区域，并填入目标URL。外部链接-311.1此时在移动端的展示如下。外部链接
    选中柱图上任意区域时，单击跳转，会跳转至目标URL对应的外部链接。外部链接
