MQTT 客户端的上下线事件将会触发 MQTT 服务端生成一条通知消息,微消息队列 MQTT 版支持将该条消息数据导出至其他阿里云产品,并使用 MQTT 的 Java SDK 实现 MQTT 客户端与后端应用收发消息。本文以当前仅支持的消息队列 RocketMQ 版数据互通为例进行说明。

前提条件

  • 安装 IDE。您可以使用 IntelliJ IDEA 或者 Eclipse,本文以 IntelliJ IDEA 为例。
  • 下载安装 JDK
  • 在公网地域,创建消息队列 RocketMQ 版实例、Topic 以及 Group ID。详情请参见创建资源

背景信息

您可以通过配置客户端上下线通知规则来将 MQTT 客户端的上下线事件通知的数据导出至其他阿里云产品。

本文以公网环境中的 Java SDK 为例说明微消息队列 MQTT 版如何将 MQTT 客户端上下线事件通知的消息发送至后端应用。

此场景下可使用多语言的第三方开源 SDK 来实现消息收发。详情请参见 SDK 下载

quick_start_client_stats_notify

如上图所示,您的后端应用和 MQTT 客户端均通过 Java 语言开发。您部署在公网环境中的 MQTT 客户端上线或下线时,会触发 MQTT 服务生成一条事件消息,您可以通过配置客户端上下线通知规则将该通知消息经过消息队列 RocketMQ 版发送至后端应用。两个产品的服务端通过各自产品提供的 Java SDK 分别与各自的客户端实现消息收发。

客户端上下线通知功能的更多信息请参见 MQTT 客户端上下线事件数据流出

说明 消息队列 RocketMQ 版微消息队列 MQTT 版的 Topic 不能跨地域使用,因此,本文中所有资源都应在公网地域创建。详情请参见 Topic 地域化

网络访问

微消息队列 MQTT 版同时提供了公网接入点经典网接入点VPC 接入点。接入点说明如下:
  • 在物联网和移动互联网的场景中,客户端推荐使用公网接入点接入。
  • 经典网接入点VPC 接入点仅供一些特殊场景使用。因为一般而言,涉及部署在云端服务器上的应用的场景,建议使用服务端消息产品例如消息队列 RocketMQ 版实现。
注意 客户端使用接入点连接服务时务必使用域名接入,不得直接使用域名背后的 IP 地址直接连接,因为 IP 地址随时会变化。在以下使用情况中出现的问题微消息队列 MQTT 版产品方概不负责:
  • 客户端不使用域名接入而是使用 IP 地址接入,产品方更新了域名解析导致原有 IP 地址失效。
  • 客户端网络对 IP 地址设置网络防火墙策略,产品方更新了域名解析后新 IP 地址被您的防火墙策略拦截。
本文以公网接入点为例。微消息队列 MQTT 版消息队列 RocketMQ 版的应用场景对比和消息属性映射关系请参见以下文档:

使用流程

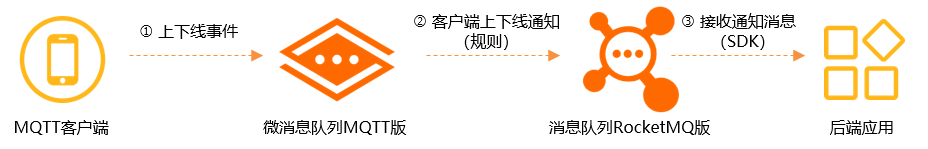

MQTT 客户端上下线通知的消息收发流程如下图所示。

quick_start_client_status_notify_process

步骤一:创建 MQTT 实例并获取接入点

  1. 登录微消息队列 MQTT 版控制台,在顶部菜单栏选择实例所在地域。
  2. 概览页面的实例列表区域, 点击这里创建您的第一个实例

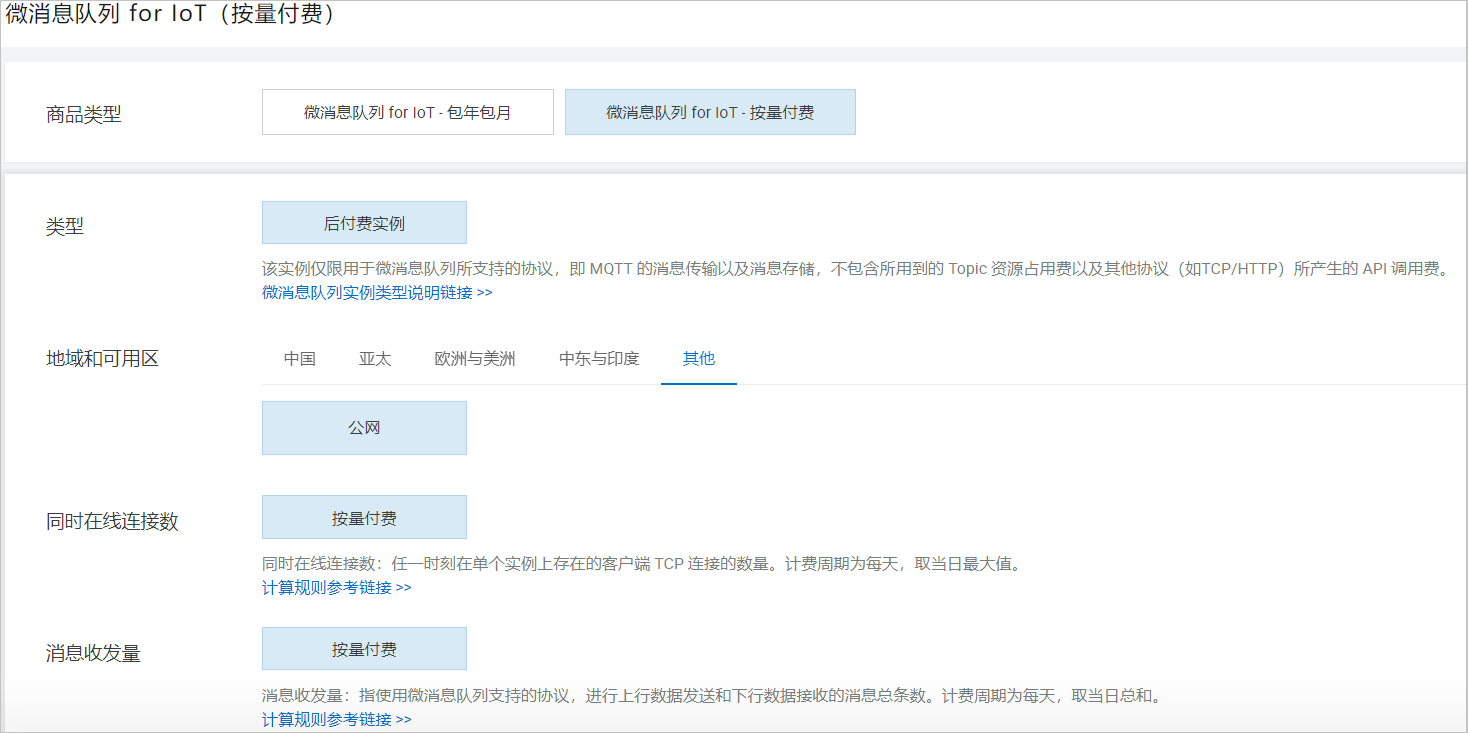

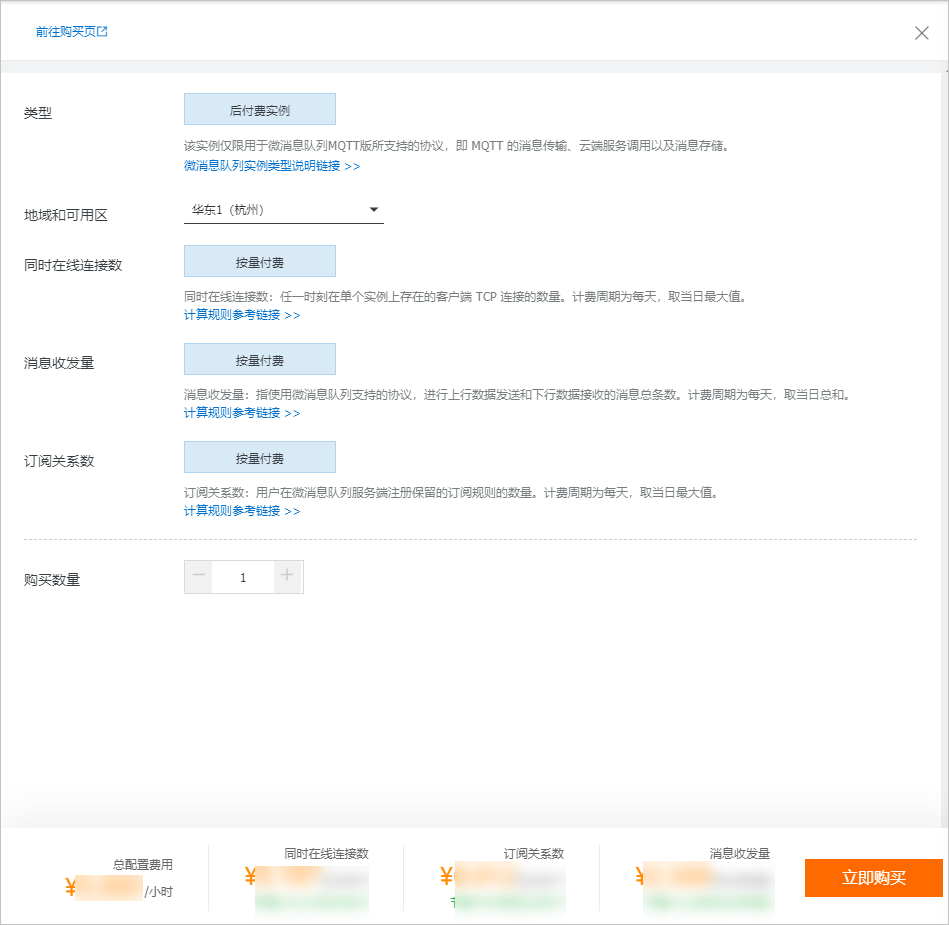

  3. 在售卖页面,按需选择您所需的实例规格,单击立即购买
    您可购买包年包月或按量付费实例,两种实例的计费详情请参见计费说明。此处以按量付费实例为例。select_instance_type

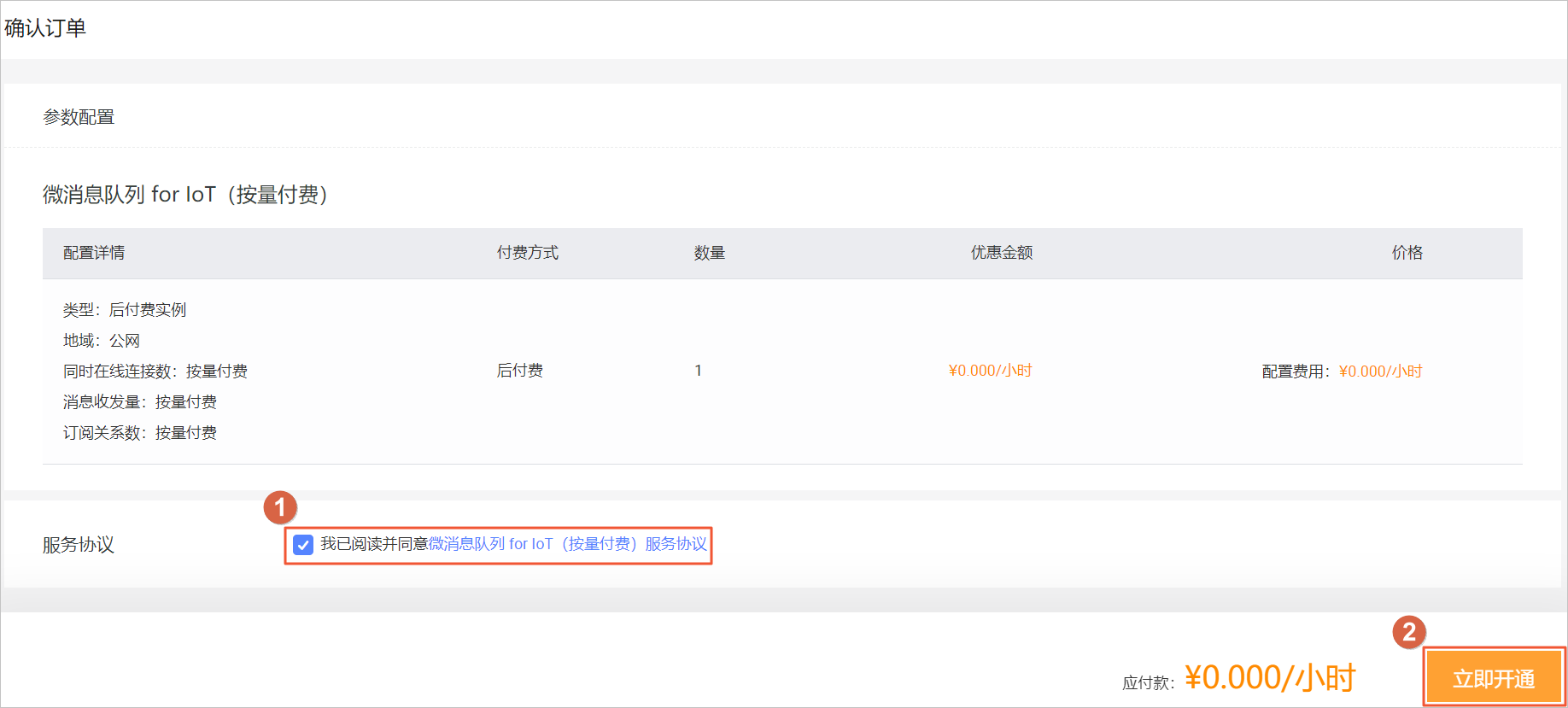

  4. 确认订单页面,选中微消息队列 for loT (按量付费)服务协议,单击立即开通
    此处以按量付费实例为例。common_buy_mqtt

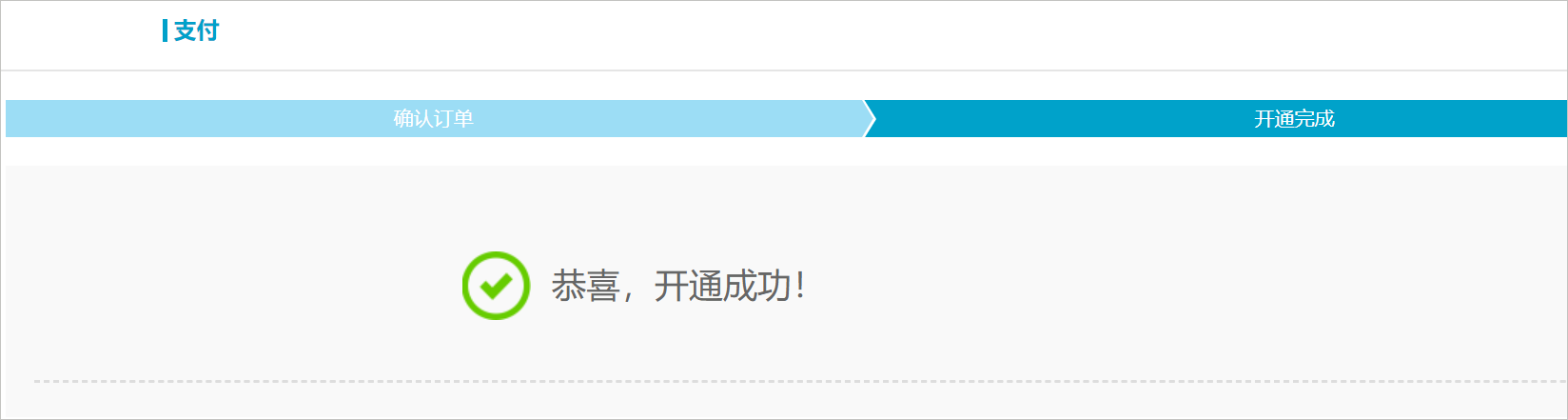

    支付完成后,即可看到以下界面,说明已购买成功。create_success
  5. 回到微消息队列 MQTT 版控制台,在左侧导航栏,选择实例详情 > 实例信息
  6. 实例信息页签的获取接入点信息 区域,即可看到接入点信息,本文示例以公网接入点为例。

步骤二:创建父级 Topic

MQTT 协议支持多级 Topic,父级 Topic 需在控制台或调用 OpenAPI 创建,子级 Topic 无需创建,Topic 详情请参见名词解释。本文以在控制台创建父级 Topic 为例。

  1. 在左侧导航栏,选择 Topic 管理 > 创建 Topic
  2. 创建 Topic 对话框,输入 Topic 以及描述,单击确认
    您可以在 Topic 管理页面查看刚创建的 Topic。

步骤三:创建 Group ID

Group ID 详情请参见名词解释

  1. 在左侧导航栏,选择 Group 管理 > 创建 Group ID
  2. 创建 Group ID 对话框,输入 Group ID,然后单击确认
    您可以在 Group ID 列表中查看到刚创建的 Group ID。

步骤四:创建客户端上下线通知规则

规则中填写的参数需与您创建的资源保持一致。

  1. 在左侧导航栏,选择规则管理 > 创建规则
  2. 创建规则面板,单击上下线通知页签。
  3. 上下线通知页签,按提示填写以下参数,单击确定
    参数 取值示例 说明
    规则 ID 111111 规则的全局唯一标识,说明如下:
    • 只能包含字母、数字、横划线(-)和下划线(_),至少包含一个字母或数字。
    • 名称长度限制在 3~64 字符之间,长于 64 字符将被自动截取。
    • 创建后无法更新。
    规则描述 migrate from rocketmq 对规则的描述。
    状态 启用 是否启用当前规则,取值说明如下:
    • 启用
    • 禁用
    设备组
    Group ID GID_Client_Status 指定需导出数据的设备组。Group ID 详情请参见名词解释
    通知
    说明 当前仅支持消息队列 RocketMQ 版
    云产品 消息队列 RocketMQ 指定您需将 MQTT 客户端上下线通知流转至哪个目标云产品,即消息队列 RocketMQ 版。
    实例 ID MQ_INST_13801563067*****_BbyOD2jQ 指定的目标云产品的实例 ID,即消息队列 RocketMQ 版的实例 ID。
    Topic Topic_test 指定的目标云产品的资源键值,即消息队列 RocketMQ 版的 Topic。MQTT 客户端上下线通知信息将流转至 Topic_test。
    您可以在规则管理的规则列表查看到刚创建的上下线通知规则。

步骤五:调用 Java SDK 收发消息

  1. 下载第三方的开源 Java SDK。下载地址为 Eclipse Paho Java Client
  2. 下载阿里云 MQTT 的 Java SDK 的 Demo 示例作为您代码开发的参考。下载地址为 mqtt-java-demo
  3. 解压该 Demo 工程包至您指定的文件夹。
  4. 在 Intellij IDEA 中,导入解压后的文件以创建相应的工程,并确认 pom.xml 中已包含以下依赖。
    <dependencies>
            <dependency>
                <groupId>commons-codec</groupId>
                <artifactId>commons-codec</artifactId>
                <version>1.10</version>
            </dependency>
            <dependency>
                <groupId>org.eclipse.paho</groupId>
                <artifactId>org.eclipse.paho.client.mqttv3</artifactId>
                <version>1.2.2</version>
            </dependency>
            <dependency>
                <groupId>org.apache.httpcomponents</groupId>
                <artifactId>httpclient</artifactId>
                <version>4.5.2</version>
            </dependency>
            <dependency>
                <groupId>com.alibaba</groupId>
                <artifactId>fastjson</artifactId>
                <version>1.2.48</version>
            </dependency>
            <dependency>
                <groupId>com.aliyun.openservices</groupId>
                <artifactId>ons-client</artifactId>
                <version>1.8.5.Final</version>
            </dependency>
            <dependency>
                <groupId>com.aliyun</groupId>
                <artifactId>aliyun-java-sdk-onsmqtt</artifactId>
                <version>1.0.3</version>
            </dependency>
            <dependency>
                <groupId>com.aliyun</groupId>
                <artifactId>aliyun-java-sdk-core</artifactId>
                <version>4.5.0</version>
            </dependency>
    </dependencies>
    说明 ons-client 的版本详情请参见版本说明
  5. MQTTClientStatusNoticeProcessDemo.java 类中,按代码注释说明填写相应参数,主要涉及步骤一至步骤三所创建的 MQTT 资源以及您在消息队列 RocketMQ 版创建的相应资源,然后执行 Main 函数运行代码实现消息收发。
    示例代码详情请参见 MQTTClientStatusNoticeProcessDemo.java

结果验证

完成消息收发后,您可在微消息队列 MQTT 版控制台查询轨迹以验证消息是否发送并接收成功。详情请参见查询消息轨迹
