安装elastic workload_弹性容器实例ECI_Kubernetes集群用户指南

弹性负载会监听原始负载，并根据弹性单元设定的调度策略，克隆并生成弹性单元的负载。根据弹性负载中副本的变化，动态的分配原始负载和弹性单元上面的副本数目。本文介绍如何安装以及使用elastic-workload（弹性负载）。

前提条件

您已经成功创建一个Kubernetes集群，请参见创建Kubernetes托管版集群。
如果创建的是ACK集群，您还需要部署ack-virtual-node，请参见容器服务（ACK）使用ECI。

部署ack-kubernetes-elastic-workload

登录容器服务管理控制台。
在控制台左侧导航栏中，选择市场 > 应用目录。
在应用目录页面单击阿里云应用页签，然后选中ack-kubernetes-elastic-workload应用。
阿里云应用包含较多应用，您可在页面右上角搜索ack-kubernetes-elastic-workload，支持关键字搜索。
在应用目录 - ack-kubernetes-elastic-workload页面右侧的创建区域，选择目标集群，单击创建。

在集群管理页左侧导航栏单击发布，然后单击Helm页签，可以找到ack-kubernetes-elastic-workload的应用。

使用elastic-workload

在Kubernetes中，任何一种负载都要解决两个问题，一个是调度问题，一个是生命周期管理问题。要实现上面描述的场景，我们核心要解决以下两个问题：

如何控制副本到达一个数目后，调度策略的变化。
如何在生命周期管理时，优先处理某些Pod。

针对上面的问题介绍弹性负载的使用方式与解决方法。

使用模板创建一个简单的Deployment类型应用。

apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
kind: Deployment
metadata:
  name: nginx-deployment-basic
  labels:
    app: nginx
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
    #  nodeSelector:
    #    env: test-team
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80

使用弹性负载表达Deployment类型应用。

# 弹性负载定义
apiVersion: autoscaling.alibabacloud.com/v1beta1
kind: ElasticWorkload
metadata:
  name: elasticworkload-sample
spec:
  sourceTarget:
    name: nginx-deployment-basic
    kind: Deployment
    apiVersion: apps/v1
    min: 2
    max: 4
  replicas: 6
  elasticUnit:
  - name: virtual-kubelet
    labels:
      virtual-kubelet: "true"
    annotations:
      virtual-kubelet: "true"
    nodeSelector:
      type: "virtual-kubelet"
    tolerations:
    - key: "virtual-kubelet.io/provider"
      operator: "Exists"
    # min: 0 每个单元也可以指定自己的上下限
    # max: 10

以上就是这个场景的弹性负载定义，弹性负载的使用方式与HPA类似，通过外部挂载的方式使用，对原有的业务无侵入。

一个典型的弹性负载主要分为两个部分：

SourceTarget部分主要定义原始负载的类型、副本数目可变化的范围。
elasticUnit部分是一个数组，定义弹性单元的调度策略，如果有多个弹性单元，则按照模板的顺序定义。

在上面的例子中，SourceTarget的副本上下限位2~4，表示当ElasticWorkload的replicas为2~4个副本时，会分配到sourceTarget，当超过4个副本时，会分为给弹性单元virtual-kubelet，而在弹性单元virtual-kubelet中可以定义这个单元所独有的调度策略，包含label、annotation、nodeSelector、affinity、toleration等。

弹性负载会监听原始负载，并根据弹性单元设定的调度策略，克隆并生成弹性单元的负载。根据弹性负载中副本的变化，动态的分配原始负载和弹性单元上面的副本数目。

执行弹性负载模板后，您可以通过命令行查看当前的状态，其中status中的每个单元的Desired Replicas表示弹性负载的分配副本数目。

执行命令，查看弹性负载状态：

kubectl describe ew elasticworkload-sample   # same as kubectl get elasticworkload

返回结果如下：

Name:         elasticworkload-sample
Namespace:    default
Labels:       &amp;amp;lt;none&amp;amp;gt;
Annotations:  &amp;amp;lt;none&amp;amp;gt;
API Version:  autoscaling.alibabacloud.com/v1beta1
Kind:         ElasticWorkload
Metadata:
  Creation Timestamp:  2020-05-06T03:43:41Z
  Generation:          27
  Resource Version:    20635284
  Self Link:           /apis/autoscaling.alibabacloud.com/v1beta1/namespaces/default/elasticworkloads/elasticworkload-sample
  UID:                 0e9205ff-38b8-43b7-9076-ffa130f26ef4
Spec:
  Elastic Unit:
    Annotations:
      Virtual - Kubelet:  true
    Labels:
      Virtual - Kubelet:  true
    Name:                 demo
    Node Selector:
      Type:  virtual-kubelet
    Tolerations:
      Key:       virtual-kubelet.io/provider
      Operator:  Exists
  Replicas:      6
  Source Target:
    API Version:  apps/v1
    Kind:         Deployment
    Max:          2
    Min:          0
    Name:         nginx-deployment-basic
Status:
  Elastic Units Status:
    Desired Replicas:  4
    Name:              nginx-deployment-basic-unit-virtual-kubelet
    Update Timestamp:  2020-05-07T12:38:27Z
  Replicas:            6
  Selector:            app=nginx
  Source Target:
    API Version:       apps/v1
    Desired Replicas:  2
    Kind:              Deployment
    Name:              nginx-deployment-basic
    Update Timestamp:  2020-05-07T12:38:27Z
Events:                &amp;amp;lt;none&amp;amp;gt;

当下发弹性负载的模板后，可以查看Pod的情况。可以发现弹性负载克隆出了新的Deployment与Pod，并且Deployment的Pod副本数目是根据上述的规则进行动态分配的。

执行命令，查看Pod详情：

kubectl get pod -o wide

返回结果如下：

NAME                                               READY   STATUS    RESTARTS   AGE    IP             NODE                     NOMINATED NODE   READINESS GATES
nginx-deployment-basic-7ff9955f89-djxwv            1/1     Running   0          138m   172.20.*.***   cn-hangzhou.10.0.*.***   &amp;amp;lt;none&amp;amp;gt;           &amp;amp;lt;none&amp;amp;gt;
nginx-deployment-basic-7ff9955f89-hrw2z            1/1     Running   0          138m   172.2*.*.**    cn-hangzhou.10.0.*.***   &amp;amp;lt;none&amp;amp;gt;           &amp;amp;lt;none&amp;amp;gt;
nginx-deployment-basic-unit-demo-8bb586568-4f8xt   1/1     Running   0          138m   10.1.**.**     virtual-node-eci-1       &amp;amp;lt;none&amp;amp;gt;           &amp;amp;lt;none&amp;amp;gt;
nginx-deployment-basic-unit-demo-8bb586568-bl5pd   1/1     Running   0          138m   10.1.**.**     virtual-node-eci-0       &amp;amp;lt;none&amp;amp;gt;           &amp;amp;lt;none&amp;amp;gt;
nginx-deployment-basic-unit-demo-8bb586568-ndbp8   1/1     Running   0          138m   10.1.**.**     virtual-node-eci-0       &amp;amp;lt;none&amp;amp;gt;           &amp;amp;lt;none&amp;amp;gt;
nginx-deployment-basic-unit-demo-8bb586568-vx9jx   1/1     Running   0          138m   10.1.**.**     virtual-node-eci-2       &amp;amp;lt;none&amp;amp;gt;           &amp;amp;lt;none&amp;amp;gt;

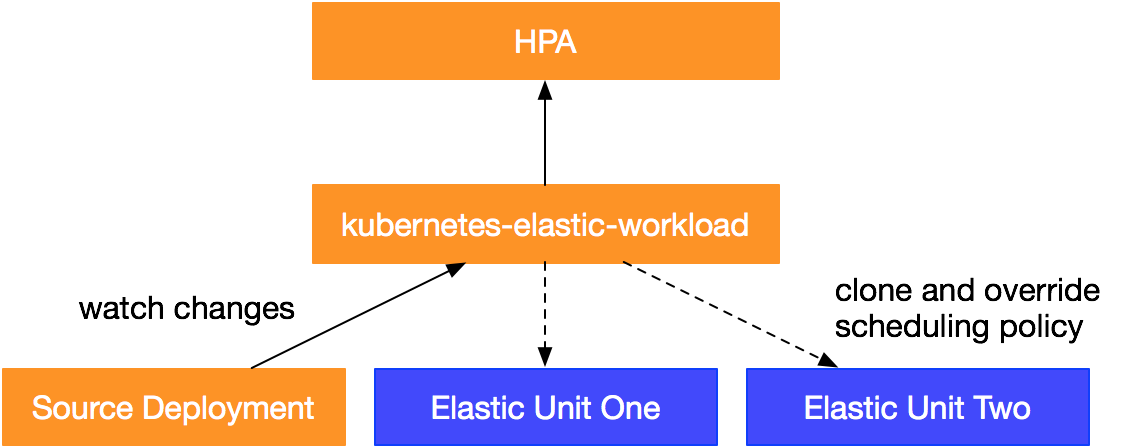

此外，弹性负载也支持与HPA配合使用，可以将HPA作用在弹性负载上，如上图，弹性负载会根据HPA的状态动态调整每个单元的副本分布，例如如果当前是从6个副本缩容到4个副本，那么会优先将弹性单元的副本进行缩容。

apiVersion: autoscaling/v2beta2
kind: HorizontalPodAutoscaler
metadata:
  name: elastic-workload-demo
  namespace: default
spec:
  scaleTargetRef:
    apiVersion: autoscaling.alibabacloud.com/v1beta1
    kind: ElasticWorkload
    name: elasticworkload-sample
  minReplicas: 2
  maxReplicas: 10
  metrics:
  - type: Resource
    resource:
      name: cpu
      target:
        type: Utilization
        averageUtilization: 50

说明总结一下，首先弹性负载是通过克隆和覆写调度策略的方式生成多个Deployment，实现了调度策略的管理。其次，通过上层的副本计算，调整原始负载和弹性单元的副本分配，实现了针对一部分Pod的优先处理。从而解决了上述的问题。
