Grafana是用于展示大型测量数据的开源可视化工具，在互联网应用分析中应用十分广泛，并且也在工业监控、气象监控、家居自动化和过程管理等领域也有着较广泛的用户基础。将时序引擎接入 Grafana 后，您可以利用 Grafana 的丰富易用的可视化工具更好地监控和分析来自时序引擎的数据。

本文介绍如何将时序引擎接入 Grafana。

环境准备

下文假定用户希望在ECS服务器上搭建Grafana服务，并通过VPC网络连接到时序引擎实例：

因此用户需要申请一个时序引擎实例，以及一台与时序引擎实例在同一个 VPC 网络下的 ECS 服务器，并满足如下要求：

  • 操作系统选择 CentOS 7.3 64 位。
  • 硬件资源需要单核 2G 内存以上，磁盘剩余空间不少于 10G。
  • ECS服务器在VPC网络中的地址已加入时序引擎实例的网络白名单。
  • 已为ECS服务器配置了一个公网 IP（假设用户希望可以通过公网用浏览器访问Grafana）。

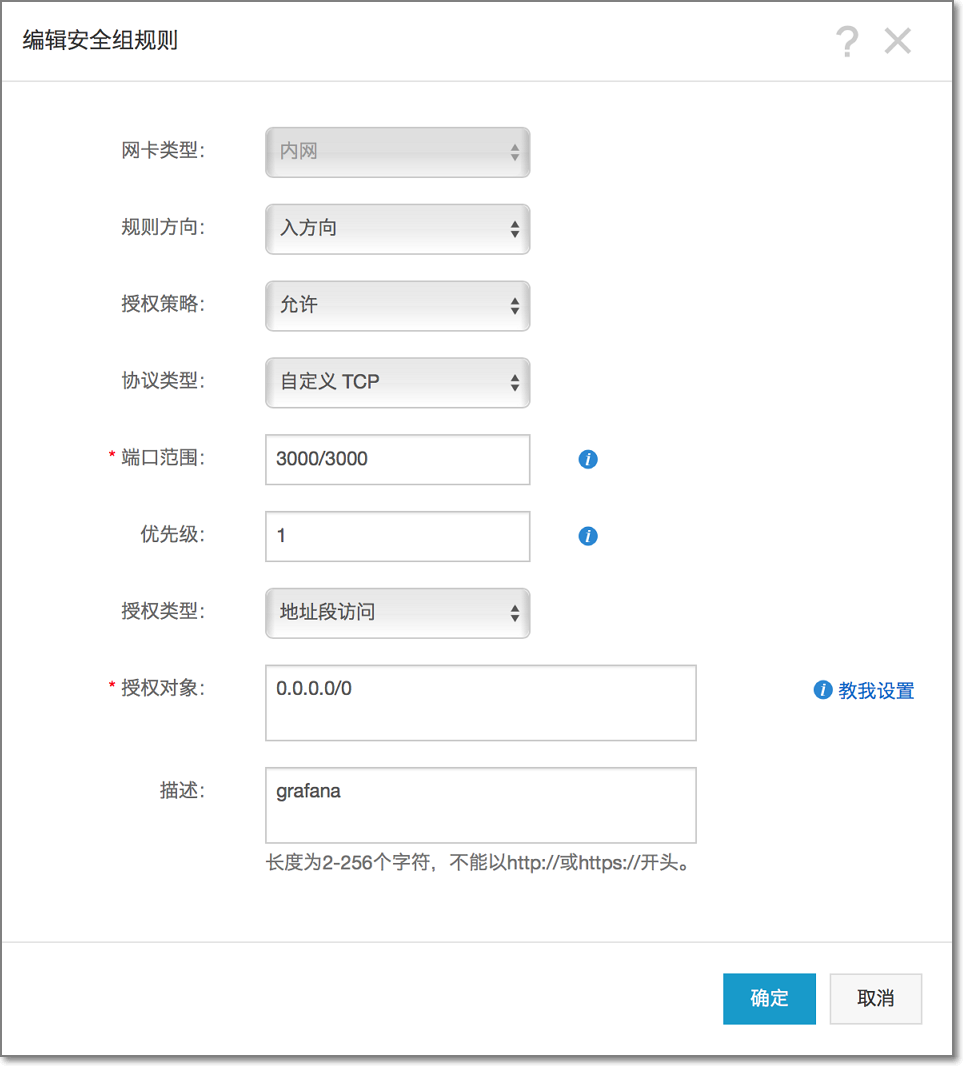

  • 已在 ECS 控制台添加了一个安全组规则，开放 3000 端口的访问，如下图所示：
tp
说明 关于 ECS 的使用，详细请参见 云服务器 ECS使用手册。

软件安装和设置

接下来，您需要依照以下方法在 ECS 服务器中安装并启用 Grafana。

  1. 在 ECS 服务器中运行类似如下的命令来安装 Grafana：
    $ sudo yum install https://dl.grafana.com/oss/release/grafana-6.2.2-1.x86_64.rpm
    说明 详细的安装说明请参见 Grafana的官方手册。
  2. 执行如下命令，启动 Grafana 服务。
    $ sudo service grafana-server start

接入时序引擎

按照以下步骤在 Grafana 中接入时序引擎数据源：
  1. 在浏览器中连接 ECS 的 3000 端口，进入 Grafana 登录页面。例如：ECS 的公网地址是 106.15.195.23，那么在浏览器中输入地址http://106.195.23:3000/即可。
  2. 在 Grafana 登录页面，输入用户名“admin” 和密码 “admin” 。登录成功后，进入 Grafana 主页。

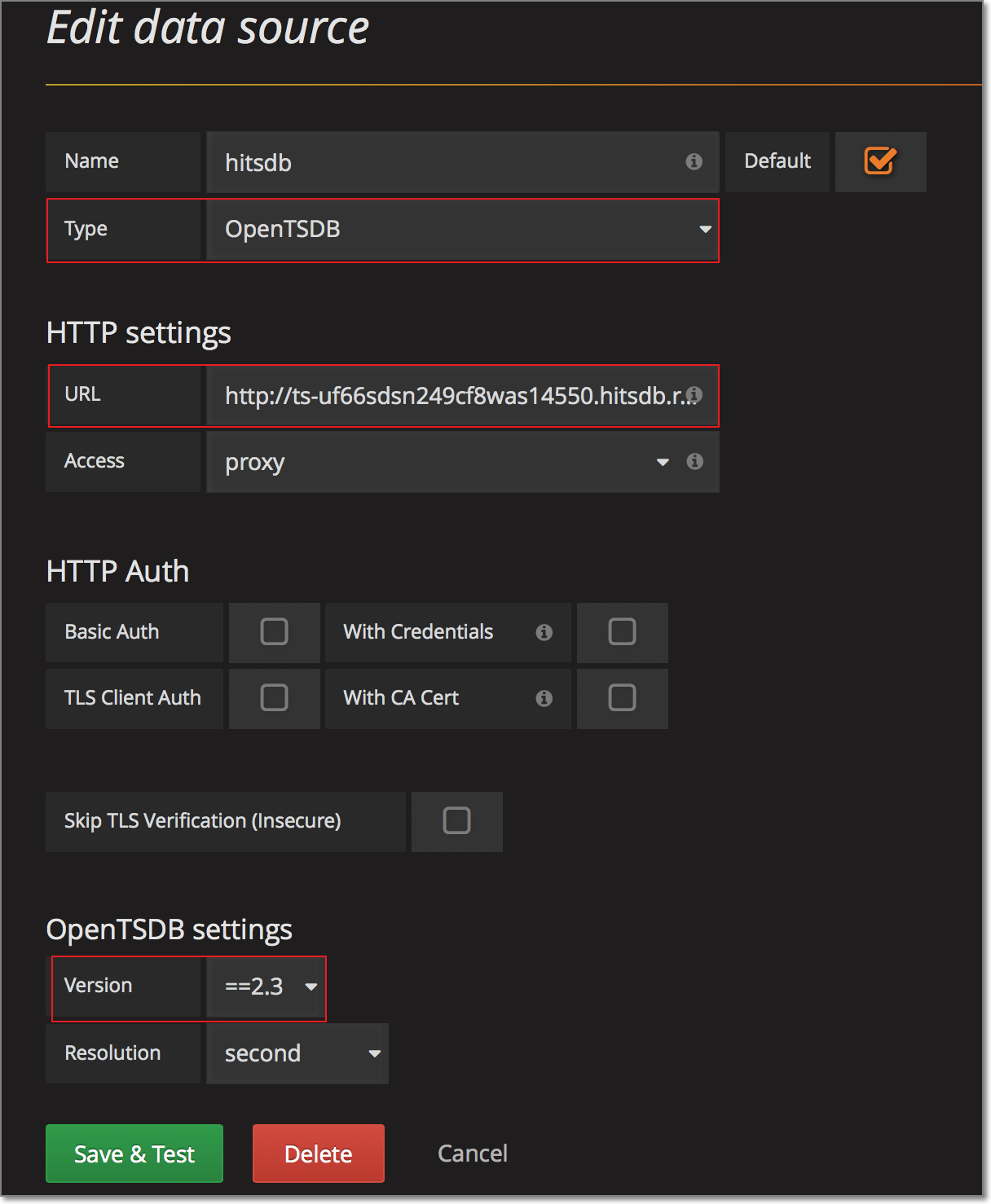

  3. 在 Grafana 中创建一个 data source。创建时需指定以下信息（其他设置采用默认值即可）：
    • 数据库类型：选择OpenTSDB 。
    • HTTP URL：填写您的 VPC 网络地址。要查看该地址，请在时序引擎控制台中进入实例详情 下的 基础信息，查看VPC网络地址一栏。
    • OpenTSDB 版本：选择==2.3。

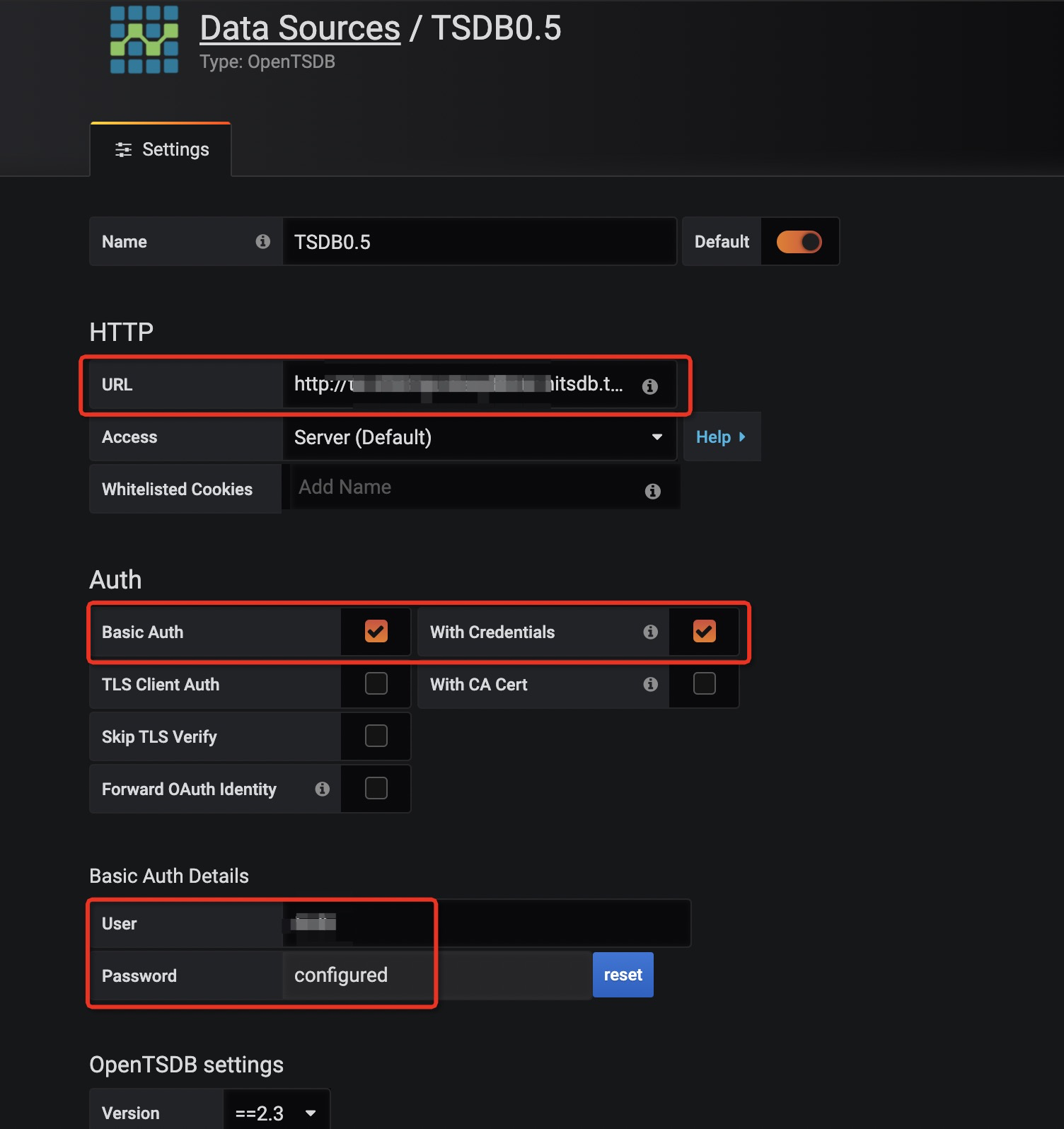

    • 如果实例开启了 用户管理 功能 ，则还需要选中Basic Auth以及With Credentials，并填入一个具备读权限的用户认证信息。
create_data_source

单击”Save & Test”按钮后，若界面上弹出提示语Data source is working，则表明Grafana已经成功连接上指定的TSDB实例

设置完毕后，您可以在 Grafana 中创建 dashboard 并开始使用了。关于具体创建方法，请参见Grafana 官方帮助文档。

创建展示特定指标的监控视图

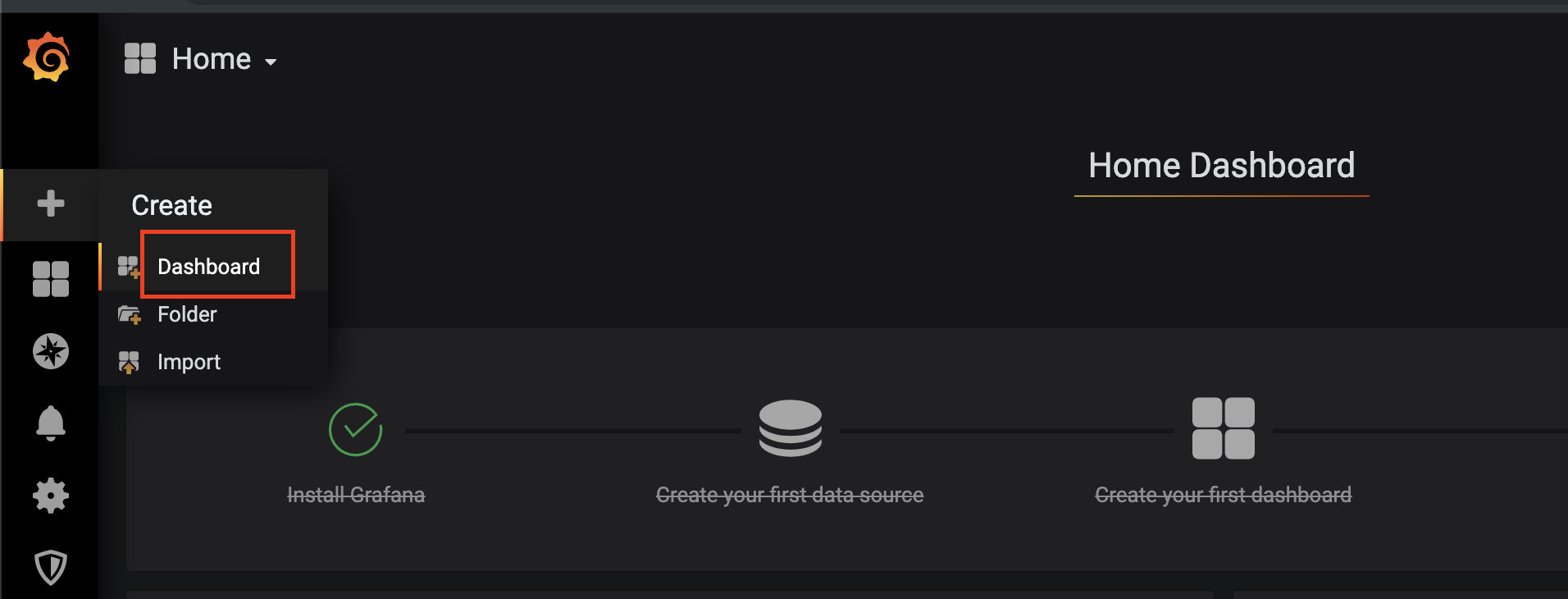

1.在Grafana的界面上选择”Create”，并选择”Dashboard”。如下图所示：
说明 本文后续的截图都是按照Grafana 6.2的提供的界面进行的画面截图。根据Grafana的版本不同，画面展示可能会与本文截图存在出入。
tp如果是已有连接至该时序引擎实例的Dashboard的情况下，则只需选择已有的Dashboard。

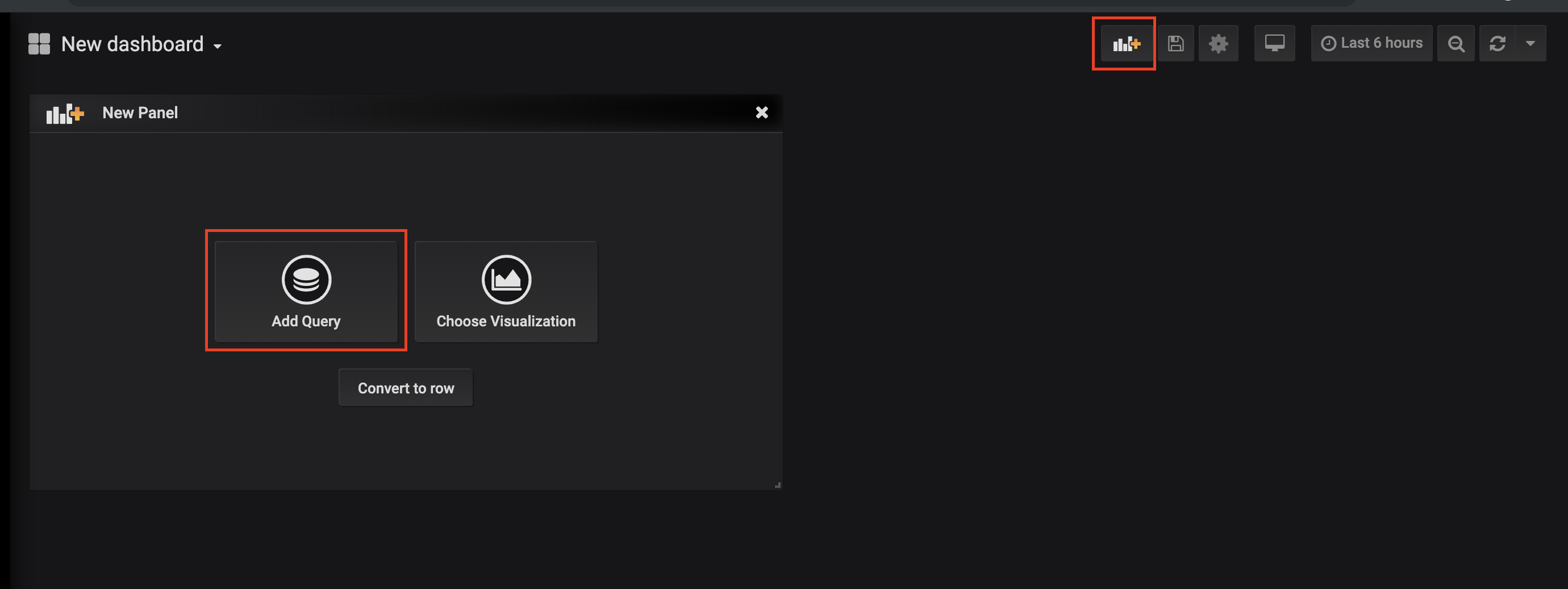

2.在打开的Dashboard界面中，先点击“New Panel”，并在打开的 New Panel界面中选择“Add Query”。如下图所示： tp

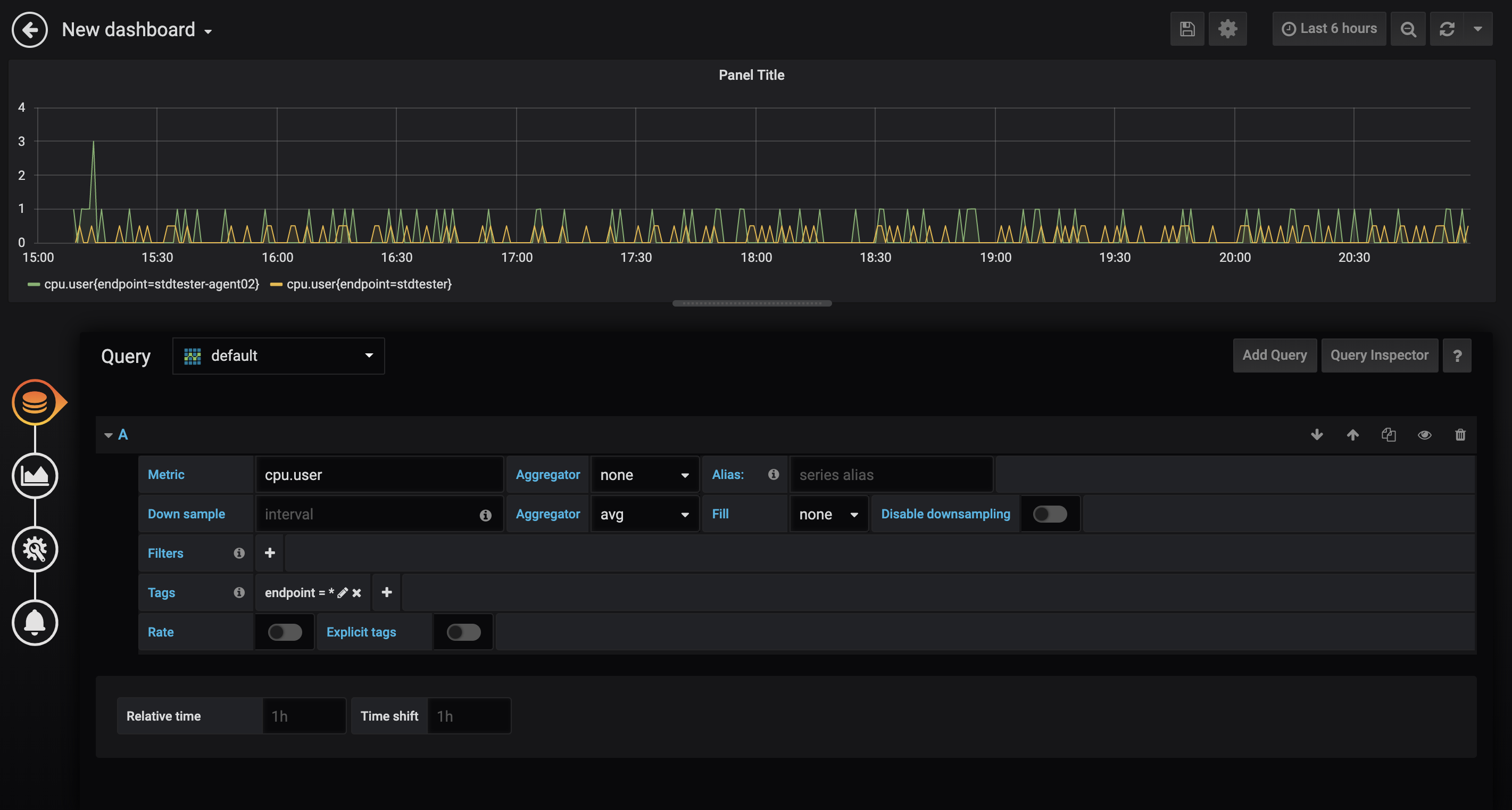

3.在下述Panel编辑画面中，分别根据需要进行以下设置： tp
  • 设置要监控的指标（Metric），以及基于该指标是否要进行聚合（Aggregator）。
  • 根据需要设置相应的降精度（Downsample）规则，包括降精度的时间间隔（interval）、 降精度的聚合方法（Aggregator）和 插值策略（Fill）等。
  • 设置要监控的时间线对象的定义，按组进行Tags定义。如果要对某个Tag的所有标签值所对应的时间线进行监控，则需要在标签值一栏填入*注：在Grafana提供选择的Aggregator中，TSDB支持的Aggregator算子请参见单值数据查询。

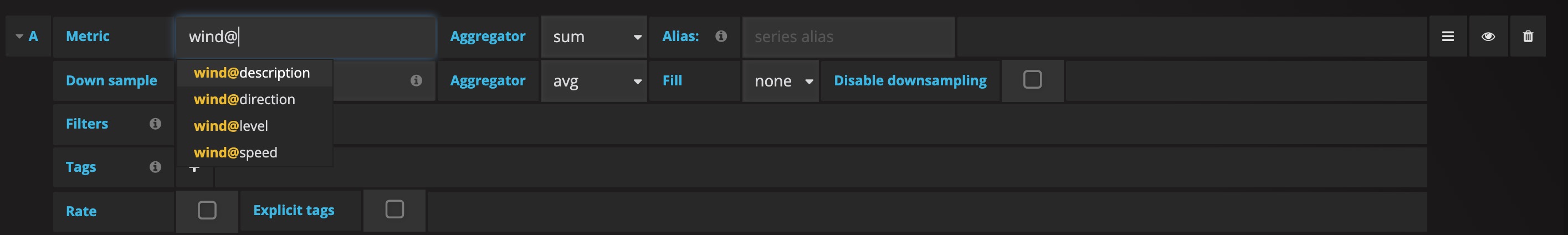

此外，如需在 Grafana 展示时序引擎多值模型数据。在 metric 栏输入单值模型或者多值模型指标名称，此时下拉菜单只会展示指标名称。输入完多值模型 metric 名称之后，加入特殊符号 @，此时下拉菜单会展示该 metric 下所有 fields 的信息，选取需要查看的 field 即可。
注意 Grafana 只支持数字类型的展示，但是时序引擎同时支持数字、字符串和布尔类型。
tp
使用变量简化过滤时间线的数据展示

在章节【创建展示特定指标的监控视图】可以看到，我们可以在Dashboard中创建Query时通过指定metric，tagkey，tagvalue等方式来指定想要展示数据的时间线。但是在时间线比较多而且增加得比较频繁时，若要实时地在已创建的panel中去实时显示一些新创建的时间线，势必需要去一个个指定 metric的值，tagkey的值或者tagvalue的值，这会给使用上带来极大的不便。为了简化相关过程，Grafana提供了变量（Variables）的功能。

下文将通过在指定tag的过滤条件中创建并使用变量来介绍如何通过变量来灵活地过滤数据展示时的时间线设置。

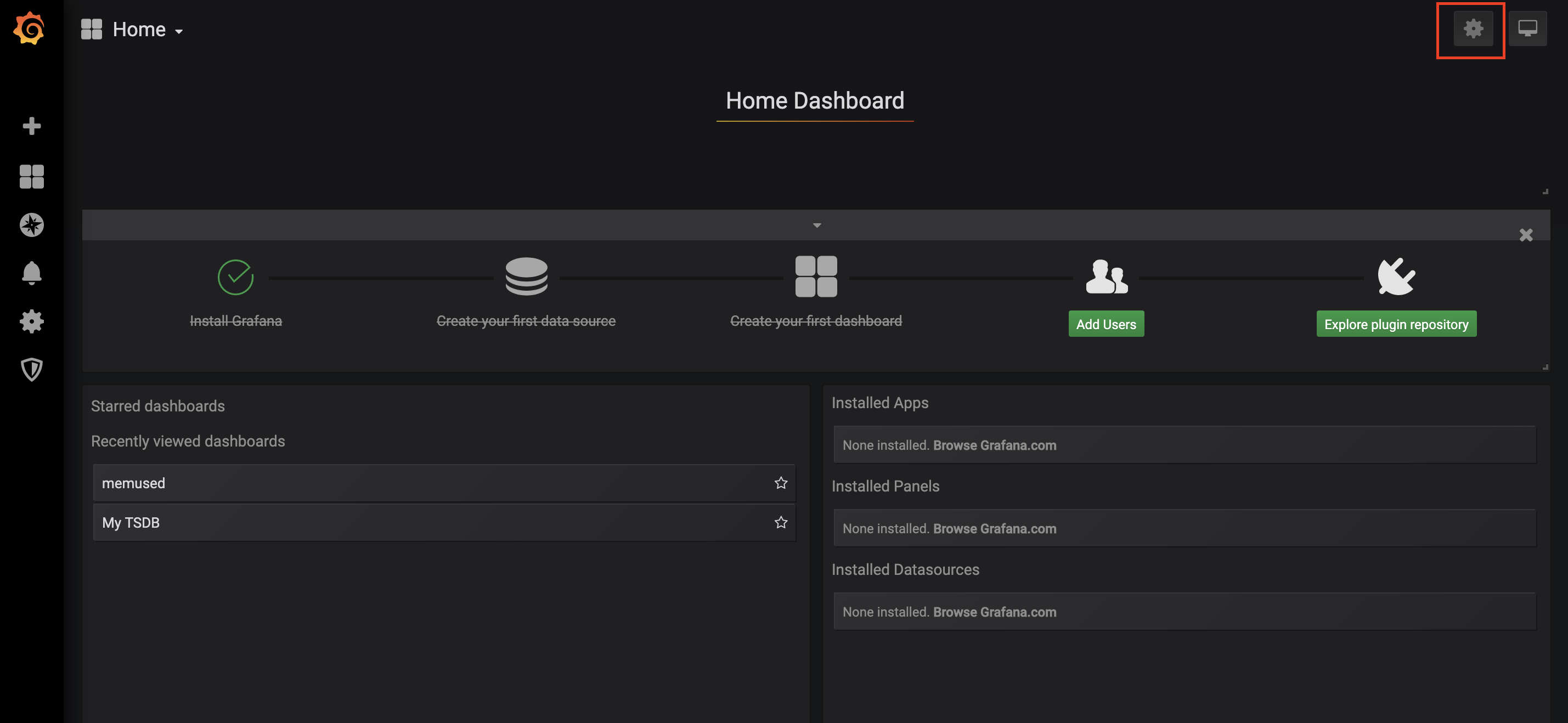

1.在Grafana的选定Dashboard画面中单击”Settings” tp

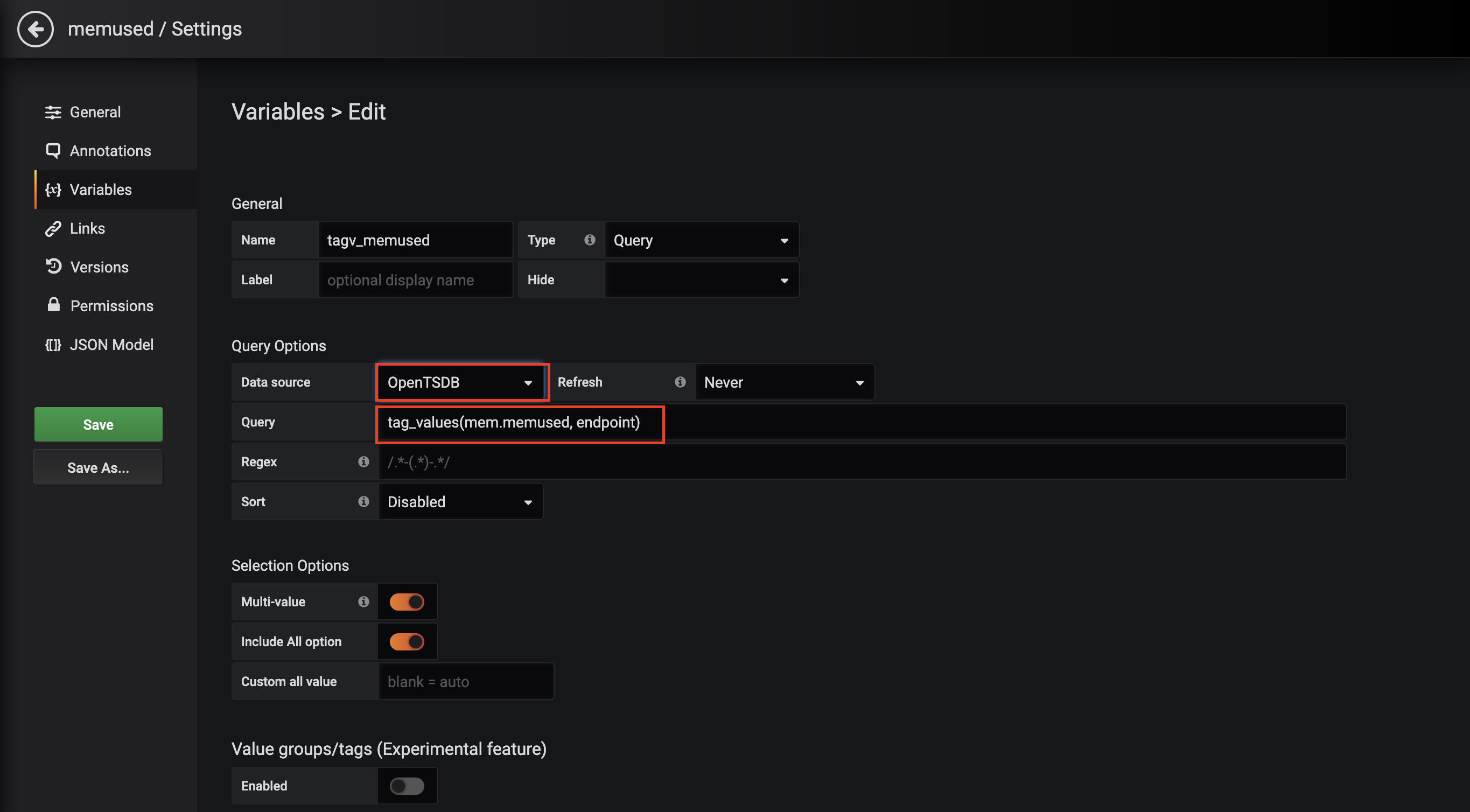

2.在”Variables”界面中设置要创建的变量以及变量值的获取规则。 其中：
  • “DataSource”需要选择“OpenTSDB”
  • “query”需要根据Grafana对OpenTSDB提供的查询表达式填写相应的表达式。在本例中，由于设置的是Tagvalue的变量，因此写的是tag_values表达式。
tp
  • 兼容Granfa为OpenTSDB提供的全部查询表达式：
    • metrics(prefix) ：根据指定的前缀字符串返回查询到的所有metric（可能为空）。
    • tag_names(metric) ：根据指定的metric返回查询到的所有tag key的名称。
    • tag_values(metric, tagKey) ：根据指定的metric和tagKey返回查询到的所有tagvalue。
    • suggest_tagk(prefix)：根据指定的前缀字符串返回所有metric下满足该查询条件的 tagKey。
    • suggest_tagv(prefix) ：根据指定的前缀字符串返回所有metric下满足该查询条件的 tagKey。
关于上述查询表达式的详细内容，请参见 Grafana官方手册。
说明 虽然上述查询表达式的描述中多次说到“所有”，但实际上在目前所有已经Release的Grafana版本中返回的查询结果个数是存在一个上限的。这有可能导致存在用户的某些期望的metric, tagkey, tagvalue未被包括在返回的查询结果的情况。目前Grafana社区 已经意识到这个问题。

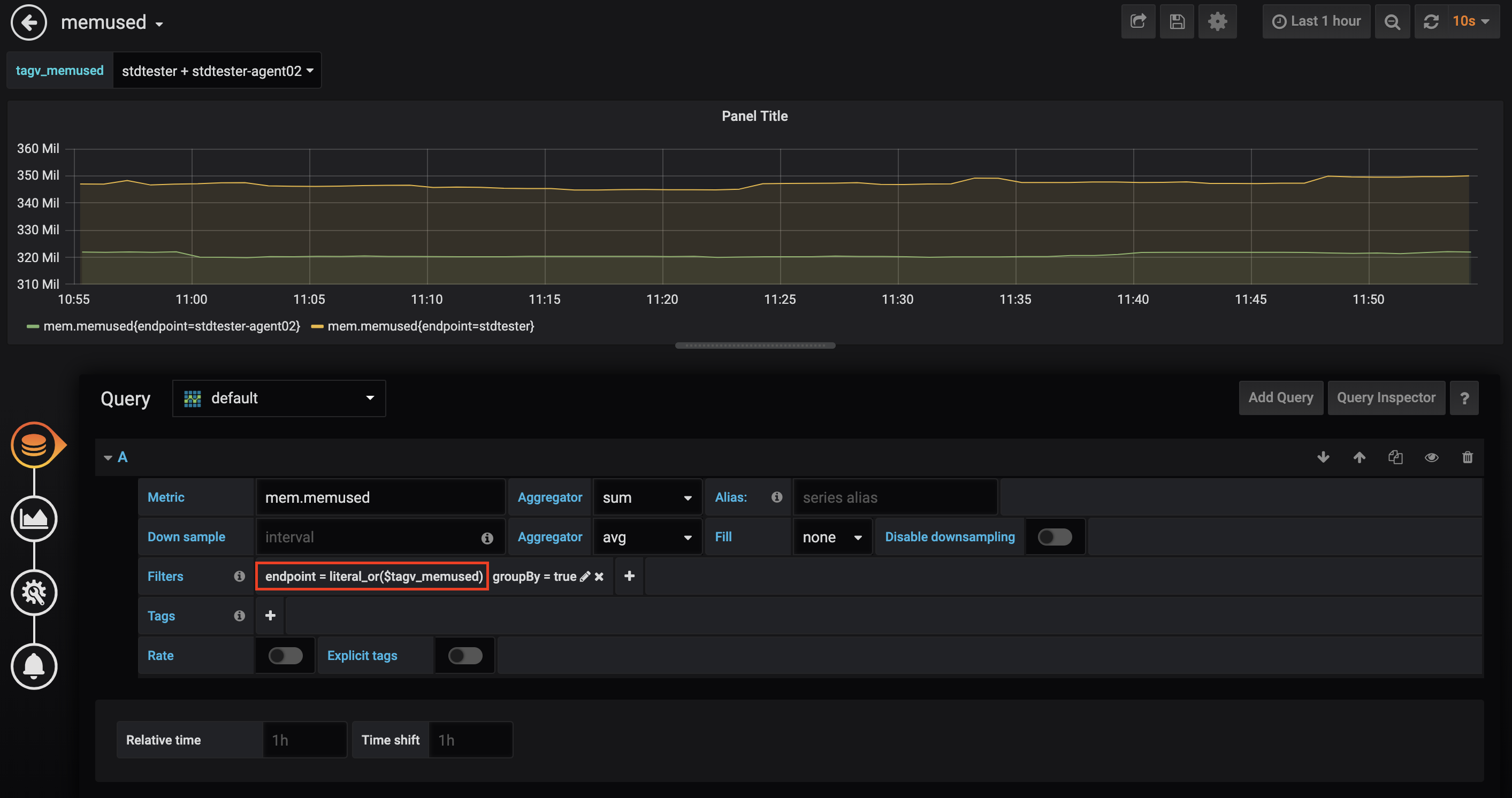

3.变量设置完毕后，在Dashboard中创建Panel或编辑已有Panel时，即可通过$变量名的方式来引用变量所指代的查询。 tp这样一来，即使用户的场景中有新的tagvalue写入导致创建了新的时间线，Grafana中上述Panel的条件也不需要重新编辑。
