本文针对使用消息队列 RocketMQ 版 SDK 与微消息队列 MQTT 版交互的场景,提供交互中所涉及的消息结构和属性字段的映射关系,方便您更好的理解和组合使用这两个产品。

微消息队列 MQTT 版是一款面向移动端的网关产品,在实际消息收发中,需搭配其他存储产品,例如消息队列 RocketMQ 版作为消息存储使用。

如果单独使用微消息队列 MQTT 版,则无需关注本文提供的映射关系,一切遵循标准 MQTT 协议规范即可。

微消息队列 MQTT 版的详细介绍,请参见什么是微消息队列 MQTT 版名词解释

消息结构映射

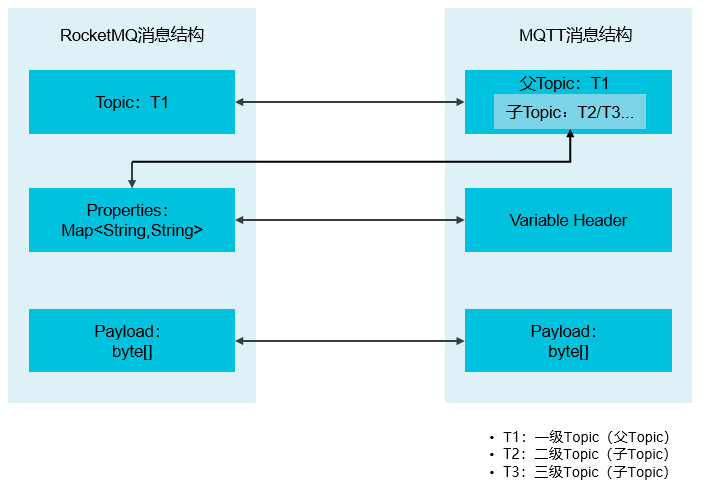

微消息队列 MQTT 版消息队列 RocketMQ 版都是基于发布/订阅(Pub/Sub)模型的消息系统,两者概念上存在很多相似之处,下图列举了关键概念的区别和映射关系。

消息结构

如上图所示,在微消息队列 MQTT 版中 Topic 是多级结构,而消息队列 RocketMQ 版的 Topic 仅有一级,因此,微消息队列 MQTT 版中的一级 Topic 映射到消息队列 RocketMQ 版的 Topic,而二级和三级 Topic 则映射到消息队列 RocketMQ 版的消息属性(Properties)中。

消息队列 RocketMQ 版协议中的消息(Message)可以拥有自定义属性(Properties),而 MQTT 协议目前的版本不支持属性,但为了方便溯源 MQTT 协议中的 Header 信息和设备信息,微消息队列 MQTT 版的部分信息将被映射到消息队列 RocketMQ 版的消息属性中,方便使用消息队列 RocketMQ 版的 SDK 接入的用户获取。

说明消息队列 RocketMQ 版中设置属性字段来映射微消息队列 MQTT 版的具体步骤,请参见下文属性字段映射的表格。

消息队列 RocketMQ 版微消息队列 MQTT 版的消息负载(Payload)均是您的业务消息的数据序列化结果,消息队列 RocketMQ 版微消息队列 MQTT 版不会对业务消息再做进一步的编解码处理。

属性字段映射

目前,微消息队列 MQTT 版消息队列 RocketMQ 版支持的属性字段映射关系如下表所示。使用消息队列 RocketMQ 版微消息队列 MQTT 版的 SDK 的应用交互时,可以通过读写这些属性字段来设置或获取信息。

QoS、cleanSession、Topic 以及 Client ID 的详细解释,请参见名词解释

属性 Key 属性可选值 说明
qoslevel 0、1、2

消息队列 RocketMQ 版发给微消息队列 MQTT 版消息时可以设置,如果不设置,默认为“1”;

微消息队列 MQTT 版发给消息队列 RocketMQ 版的消息可以直接读取。

cleansessionflag true、false

消息队列 RocketMQ 版发给微消息队列 MQTT 版客户端 P2P 消息时设置,如不设置,默认为 “true”;

其他消息不可以设置,微消息队列 MQTT 版发给消息队列 RocketMQ 版的消息可以直接读取。

mqttSecondTopic 具体的子级 Topic 字符串

消息队列 RocketMQ 版发给微消息队列 MQTT 版客户端消息时如果需要子级 Topic 来做过滤,则设置,如不设置,默认为空;

微消息队列 MQTT 版发给消息队列 RocketMQ 版的消息可以直接读取。

mqttRealTopic 业务上希望客户端收到消息时显示的子级字符串

消息队列 RocketMQ 版发给微消息队列 MQTT 版客户端消息时如果希望客户端收到消息后显示成指定的子级 Topic 名称,则可以设置;一般用于 P2P 消息,若不设置,P2P 消息默认使用自己固定的 Topic;

微消息队列 MQTT 版发给消息队列 RocketMQ 版的消息时无该属性。

clientId 具体的 clientId 字符串 不可设置,微消息队列 MQTT 版发给消息队列 RocketMQ 版消息时,用于追踪该消息的发送源的 clientId。
