本文指导您使用全球加速服务(GA)加速IPv6客户端访问IPv4服务,提升IPv6客户端的访问速度和体验。

前提条件

目前,仅华北2(北京)、华东1(杭州)、华东2(上海)、华南1(深圳)和中国(香港)地域支持IPv6接入全球加速服务,且需申请白名单。请确保IPv6客户端属于上述区域且已申请白名单。如需使用,请提交工单

背景信息

本文以下列场景为例。某公司的总部在美国硅谷,总部有一台自建服务器,服务器上部署了IPv4 Web服务,中国香港办公点均为IPv6客户端。因公司业务发展,要求中国香港办公点的IPv6客户端不仅可以访问部署在美国硅谷的IPv4 Web服务,还要减少因跨国公网不稳定出现的延迟、抖动、丢包等问题。

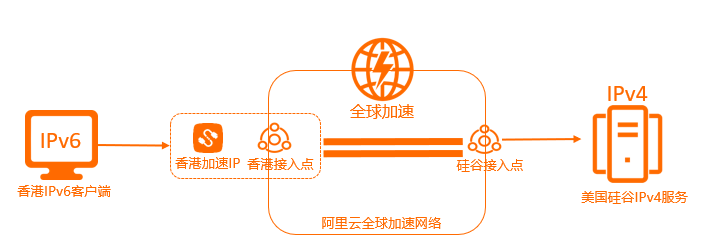

您可以通过全球加速服务接入中国香港IPv6客户端的访问请求,实现中国香港IPv6客户端访问美国硅谷服务器的流量通过加速IP就近从中国香港接入点进入阿里云加速网络,然后把IPv6协议的网络访问请求转换为IPv4协议请求,并通过智能路由送达至终端节点。使用场景

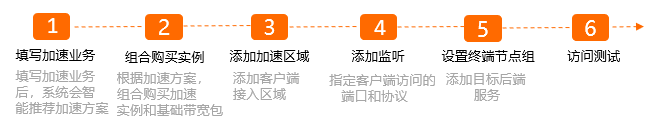

配置步骤

配置步骤

步骤一:填写加速业务

您可以在全球加速控制台填写自己的加速业务,系统会根据您的加速业务智能推荐需要购买的加速实例和基础带宽包。

  1. 登录全球加速管理控制台
  2. 实例列表页面,单击右上角的购买向导
    说明 如果您是首次使用全球加速服务,请忽略该步骤。
    购买向导
  3. 智能推荐产品方案,选择以下与您业务相关的选项区域,根据以下信息填写加速业务。
    • 您需要加速的地域:选择需要进行访问加速的地域。本文选择中国(香港)
    • 服务所在地域:选择目标服务器所在的地域。本文选择美国(硅谷)
    • 是否有ICP备案:如果您的加速服务是Web服务,请选择有备案。如果加速服务不是Web服务,请选择无备案。本文选择无备案
      说明 所有对中国内地(大陆)提供服务的网站都必须先进行ICP备案,才可开通服务。更多信息,请参见什么是ICP备案
    • 服务端部署在:选择后端服务部署在阿里云还是非阿里云。本文选择非阿里云
    • 峰值带宽的范围:输入业务高峰期需要的带宽用量,单位是Mbps。本文输入10
    • 最大并发连接数:最大并发连接数定义了一个全球加速实例能够承载的最大连接数量。当实例上的连接超过规格定义的最大连接数时,新建连接请求将被丢弃。本文选择5千
  4. 单击点击生成方案
    生成方案后,您可以查看系统根据您的加速业务智能推荐的加速方案。智能推荐方案

步骤二:组合购买实例

您可以根据系统推荐的加速方案,组合购买加速业务所需要的加速实例和基础带宽包。

  1. 单击去组合购买
    组合购买入口
  2. 在购买页面,根据以下信息购买加速业务所需要的实例。
    • 订购时间:选择实例的订购时间。
      说明 该订购时间是组合购买的所有实例的订购时间。例如,您选择订购时间为1年,即全球加速实例和基础带宽包的订购时间都为1年。
    • 规格:选择购买全球加速实例的规格。本文选择小型Ⅰ(规格单元)
    • 带宽类型:选择购买基础带宽包的带宽类型。本文选择精品加速带宽
  3. 单击立即购买并完成支付。
  4. 购买完成后,请将购买的基础带宽包绑定到全球加速实例上。具体操作,请参见绑定基础带宽包

步骤三:添加加速区域

购买加速业务所需要的实例后,您便可以添加加速区域,指定访问后端服务的用户的所在地域并分配加速带宽。

  1. 实例列表页面,找到步骤二购买的全球加速实例,单击其实例ID。
  2. 在实例详情页,单击加速区域页签,然后在亚太页签下单击添加接入地域
  3. 添加加速区域对话框,根据以下信息配置加速区域,然后单击确定
    • 地域:选择访问加速服务用户的所属地域。本文选择中国(香港)
    • 带宽:选择加速服务的地域带宽。本文输入10 Mbps。
    • IP地址协议:选择接入全球加速服务的IP地址协议。本文选择IPv6
      说明 目前,IPv6客户端接入全球加速服务的功能白名单开放。如需使用,请提交工单

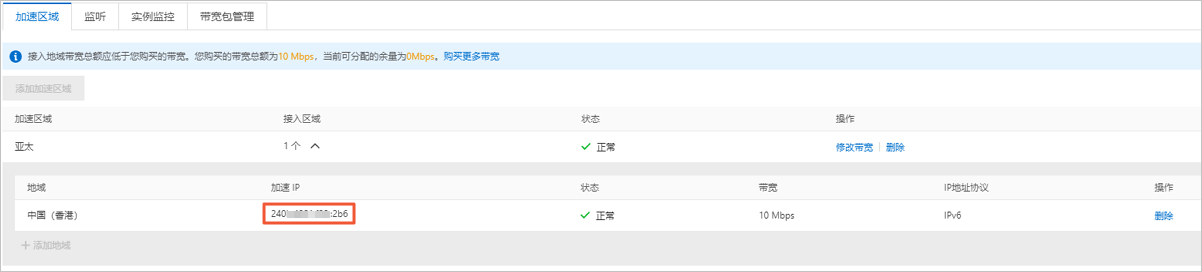

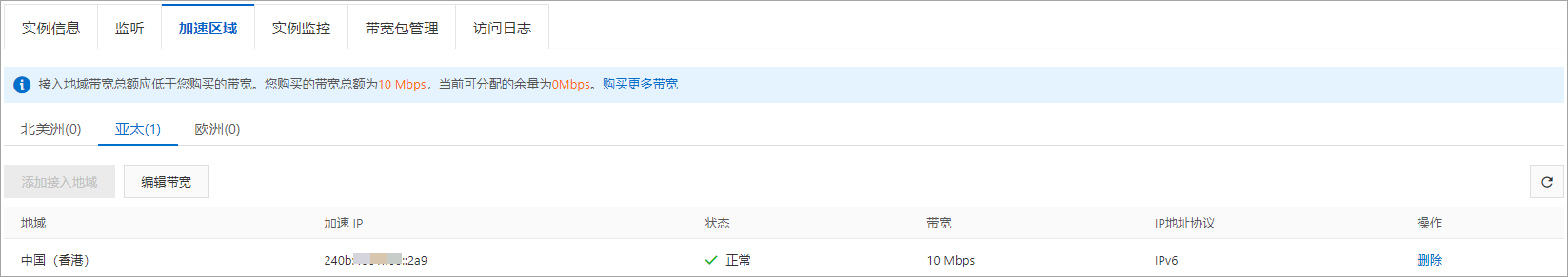

加速区域添加成功后,全球加速会为接入地域分配一个IPv6地址作为加速IP,用来加速用户访问。加速IP

步骤四:添加监听

监听负责检查连接请求。系统会根据您指定的端口和协议转发来自客户端的入站连接。

  1. 在实例详情页面,单击监听页签,然后单击添加监听
  2. 配置监听和协议配置向导页面,根据以下信息配置监听。
    监听
    配置 说明
    监听名称 输入监听的名称。

    名称长度为2~128个字符,以大小写字母或中文开头,可包含数字、下划线(_)和短划线(-)。

    协议 选择监听的协议类型。

    本文选择TCP

    端口 指定用来接收请求并向终端节点进行转发的监听端口,端口取值范围:1~65499

    本文输入80

    客户端亲和性 选择是否保持客户端亲和性。保持客户端亲和性,即客户端访问有状态的应用程序时,可以将来自同一客户端的所有请求都定向到同一终端节点。

    本文选择源IP

  3. 单击下一步配置终端节点组。

步骤五:配置终端节点组

每个监听都关联一个终端节点组,通过指定要分发流量的地域,将终端节点组与监听关联。关联后,全球加速会将流量分配到与监听关联的终端节点组内的最佳终端节点。

  1. 配置终端节点组配置向导页面,根据以下信息配置终端节点组。
    配置 说明
    节点组名称 输入终端节点组的名称。

    名称长度为2~128个字符,以大小写字母或中文开头,可包含数字、下划线(_)和短划线(-)。

    地域 选择终端节点组所属的地域,即请求要访问的目标服务器的所属地域。

    本文选择美国(硅谷)

    后端服务部署在 选择后端服务部署在阿里云还是非阿里云。

    本文选择非阿里云

    保持客户端源IP 选择开启或关闭保持客户端源IP。开启后,后端服务器可以通过该功能获取客户端源IP。

    本文选择关闭保持客户端源IP。

    终端节点 终端节点是客户端请求访问的目标主机。您可以根据以下信息配置终端节点:
    • 后端服务类型:选择自定义IP
    • 后端服务:输入要加速的后端服务的IP。
    • 权重:输入终端节点的权重,权重取值范围:0~255。全球加速根据您配置的权重按比例将流量路由到终端节点。
    注意 如果某个终端节点的权重配置为0,全球加速将终止向该终端节点分发流量,请您谨慎操作。
  2. 单击下一步,确认监听和终端节点配置,再单击提交

步骤六:配置DNS解析

您需要配置DNS解析,将访问后端IPv4服务的请求转发到全球加速,实现加速效果。您可以选择以下任意一种方式:
  • 通过添加AAAA记录,将后端IPv4服务域名指向全球加速实例分配的加速IP。
  • 通过添加CNAME记录,将后端IPv4服务域名指向全球加速实例分配的CNAME地址。
  1. 登录域名解析控制台
  2. 域名解析页面,找到目标域名,在操作列单击解析设置
  3. 单击添加记录,然后完成以下配置。
    • 添加AAAA记录
      配置 说明
      记录类型 选择AAAA
      主机记录 输入加速域名的前缀。
      • 如果您的加速域名为testcdn.aliyun.com,主机记录为testcdn
      • 如果您的加速域名为www.aliyun.com,主机记录为www
      • 如果您的加速域名为aliyun.com,主机记录为@
      • 如果您的加速域名为*.aliyun.com,主机记录为*
      解析线路 选择默认
      记录值 输入全球加速实例分配的加速IP。
      TTL 选择10分钟
    • 添加CNAME记录
      配置 说明
      记录类型 选择CNAME
      主机记录 输入加速域名的前缀。
      • 如果您的加速域名为testcdn.aliyun.com,主机记录为testcdn
      • 如果您的加速域名为www.aliyun.com,主机记录为www
      • 如果您的加速域名为aliyun.com,主机记录为@
      • 如果您的加速域名为*.aliyun.com,主机记录为*
      解析线路 选择默认
      记录值 输入全球加速实例分配的CNAME。

      您可以在实例列表页面查看全球加速实例分配的CNAME。

      TTL 选择10分钟
      说明
      • 新增CNAME记录会实时生效,修改CNAME记录72小时之内生效。
      • 如果您遇到添加冲突问题,可以换一个加速域名或者调整冲突的记录,请参见解析记录冲突
      • 配置完CNAME后,由于状态更新约有10分钟延迟,控制台的域名列表页可能仍提示“未配置CNAME”,请您暂时忽略。
  4. 单击确认

步骤七:访问测试

完成以下操作,测试加速效果。

  1. 在接入地域(本文为中国香港),打开IPv6客户端的命令行窗口。
  2. 执行以下命令,测试IPv6客户端是否能正常访问IPv4服务。
    curl -g http://[<GA分配的加速IP>]
    说明 本文以阿里云Alibaba Cloud Linux 2操作系统为例进行测试。不同类型的操作系统测试命令会有差异,具体测试命令请参见您操作系统的操作指南。
    经测试,IPv6客户端可以正常访问部署在美国(硅谷)地域的IPv4服务。访问IPv4
  3. 执行以下命令,查看数据包延迟情况。
    curl -o /dev/null -s -w "time_connect: %{time_connect}\ntime_starttransfer: %{time_starttransfer}\ntime_total: %{time_total}\n" -g "http[s]://<GA加速IP>"
    其中:
    • time_connect:连接时间,从开始到建立TCP连接完成所用的时间。
    • time_starttransfer:开始传输时间。在客户端发出请求后,到后端服务器响应第一个字节所用的时间。
    • time_total:连接总时间。客户端发出请求后,到后端服务器响应会话所用的时间。
    经测试,使用全球加速后,降低了中国香港IPv6客户端访问美国硅谷IPv4服务的延迟。
    图 1. 加速前的访问延迟情况
    加速前
    图 2. 加速后的访问延迟情况
    加速后
    说明 使用全球加速服务加速IPv6客户端访问IPv4服务的加速效果以您的实际业务测试为准。
