应用在不断迭代过程中,需要持续集成(CI)和持续部署(CD),通过自动化的构建集成、测试和循环部署,实现快速交付高质量产品并降低人力成本。本文介绍使用云效2020完成应用的持续集成和部署。

前提条件

背景信息

使用云效2020实现应用的持续集成和部署,根据您期望的部署环境不同,有以下两种场景:
说明 在EDAS K8s环境部署应用时,根据不同应用类型,包含JAR包、WAR包和镜像3种部署方式;在云效2020侧持续集成和部署应用到EDAS K8s环境时,只能以镜像方式构建和部署。

使用云效2020实现应用的持续集成和部署,您只需要将开发好的新版本应用代码提交到代码库,云效流水线Flow会监听代码事件,当满足触发事件时会触发流水线运行,部署新版本应用到EDAS K8s环境。

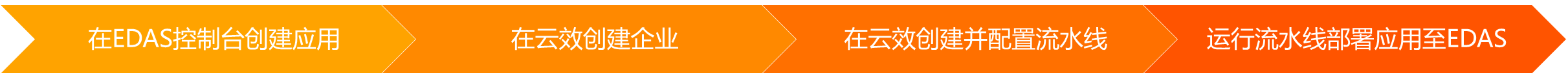

CI/CD流程

代码开发与提交一般由开发人员执行,本文不做介绍,本文仅介绍在云效流水线Flow侧如何创建流水线,并配置代码源、镜像仓库、部署对象和发布策略等操作流程。

步骤一:在云效创建企业

如果您是第一次使用云效Flow,则需要在云效上创建您的企业。

  1. 登录云效Flow
  2. 设置企业、组织或团队名称并选择使用规模,单击完成创建
    首次登录云效创建企业

步骤二:在云效创建流水线

  1. 登录云效Flow
  2. 在左侧导航栏,单击我的流水线,然后单击右上角的新建流水线
  3. 选择流水线模板对话框,在左侧单击Java,在右侧选择Java · 镜像构建,发布到EDAS Kubernetes,然后单击创建
    流水线模板-Java-镜像部署到EDAS K8s环境
    注意 在EDAS控制台创建应用时使用的部署方式(JAR、WAR和镜像),必须与在云效流水线设置保持一致。例如:在EDAS上使用镜像方式部署应用,那么在云效设置流水线时,构建环节必须是镜像相关配置。
    流水线创建完成后,自动跳转到流水线配置页面。

步骤三:配置流水线

  1. 添加代码源。
    1. 在流水线的区域,单击添加代码源
    2. 添加流水线源面板,配置流水线源相关信息,然后单击添加

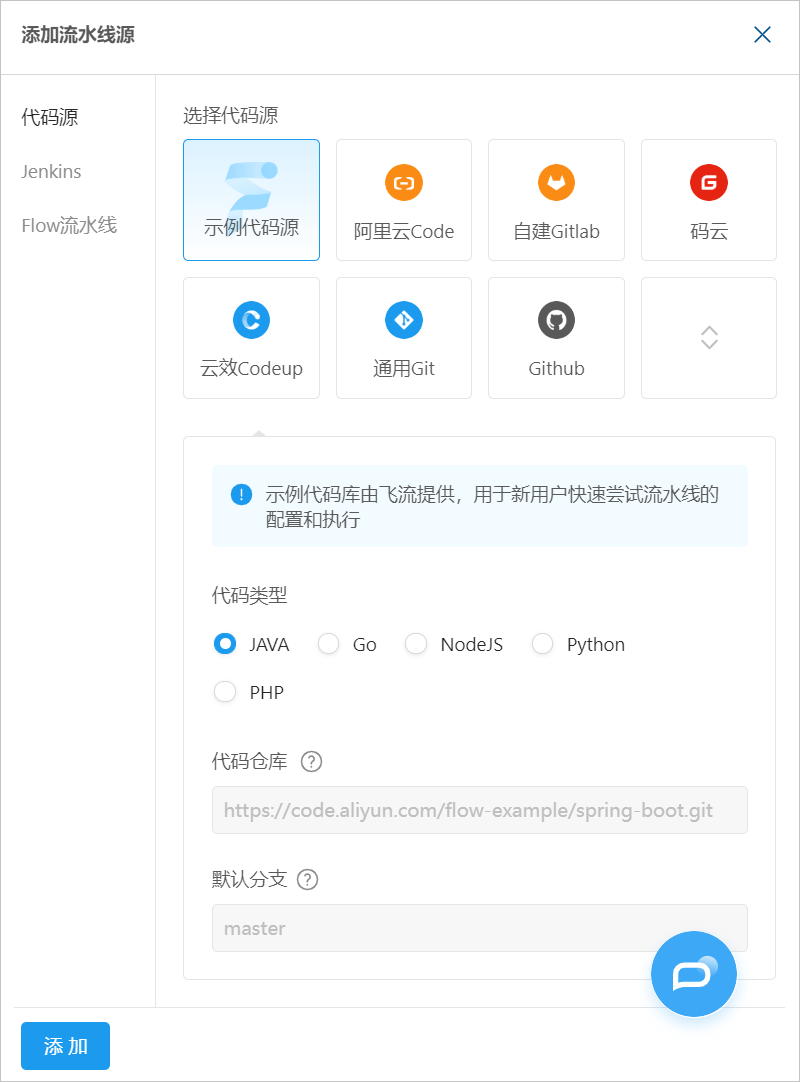

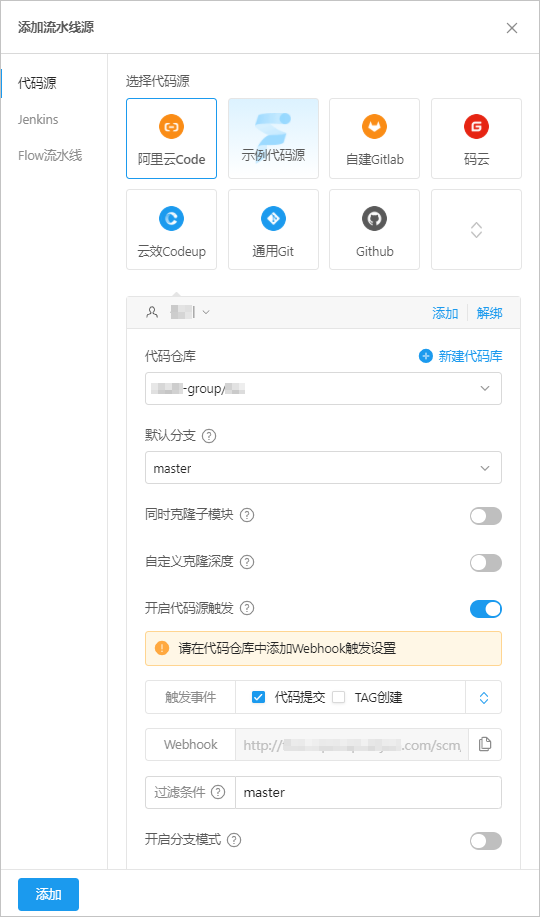

      添加代码源

      云效中提供的流水线源有3种:代码源JenkinsFlow流水线。本文以代码源作为示例。

      参数 描述
      选择代码源 选择您业务代码所在的代码源,本示例以阿里云Code为例。
      说明 不同代码源需要配置的参数不同,请根据实际界面进行配置。
      代码仓库 选择您的代码仓库。
      默认分支 选择代码分支。
      开启代码源触发 开启代码源触发功能,将Webhook添加到代码仓库,云效流水线Flow会监听代码事件,满足条件时触发流水线运行。
      阿里云Code包含以下两种触发事件:
      • 代码提交: 从本地Push分支到远程分支(或在代码管理平台的Web端进行文件修改),云效流水线Flow会将Push的目标分支与触发分支进行匹配,如果匹配成功,则会触发流水线,并使用Push的目标分支作为流水线运行时使用的分支。
      • TAG创建:从本地Push Tag到服务端Tag(或在代码管理平台的Web端进行tag创建),云效流水线Flow会将Push的目标Tag名称与触发分支进行匹配,如果匹配成功,则会触发流水线,并使用目标Tag作为流水线运行时使用的代码版本。

      如果使用的是其他代码仓库,可能会涉及到其他触发事件。更多触发事件的信息,请参见触发事件与触发分支

  2. Docker镜像构建。
    1. 在流水线的构建区域,单击Docker镜像构建,然后展开任务步骤镜像构建并推送阿里云

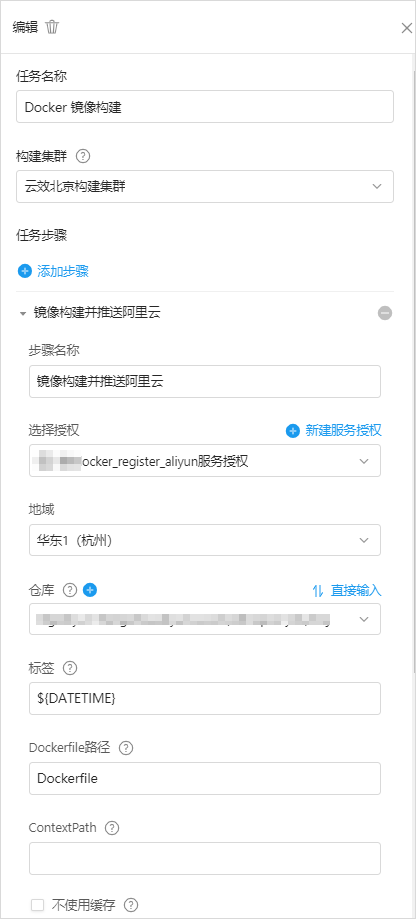

      Docker镜像构建
    2. 配置任务步骤参数,配置完成后在页面右上角单击保存并运行

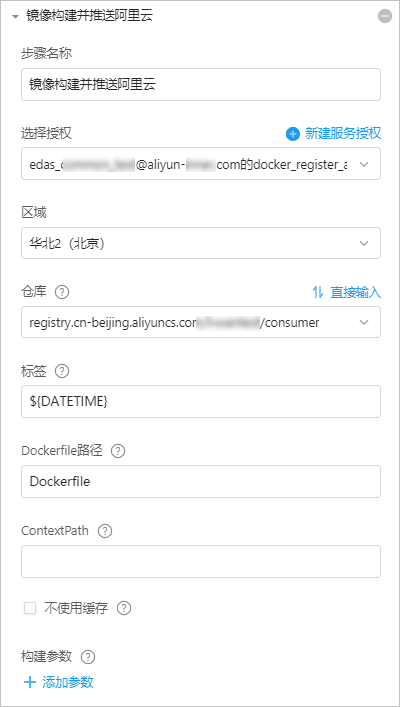

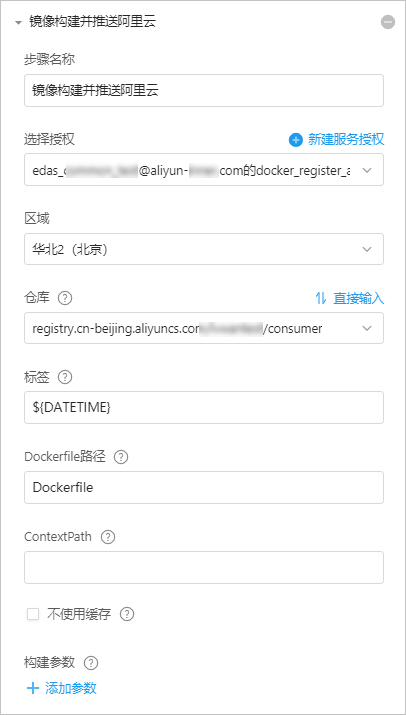

      镜像构建与推送
      参数 描述
      步骤名称 输入您自定义的步骤名称,不修改则显示为默认名称。
      选择授权 选择任务的服务授权,使云效能使用容器镜像服务。
      说明 如果您从未授权过,请先单击新建服务授权,在云资源授权页面单击同意授权
      区域 在下拉列表中选择地域。
      仓库 在下拉列表中选择仓库。
      标签 标签为Docker镜像Tag。支持固定参数例如1.0,或者动态参数例如${DATETIME}
      Dockerfile路径 Dockerfile路径为Dockerfile文件相对于代码库根目录所在路径,如META/config/DockerfileDockerfile
      ContextPath ContextPath为docker build命令执行上下文路径。填写相对于代码根目录的路径,如target,如果不填则为Dockerfile文件所在目录。
      不使用缓存 如果选中,Docker Build将使用--no-cache=true参数进行镜像构建。
      构建参数 构建参数为运行时会以-build-arg的形式传递到build命令中的一组参数。单击添加参数可以新增并配置构建参数。
  3. 部署到EDAS K8s环境。
    1. 部署区域,单击部署到EDAS K8s
    2. 编辑面板配置任务信息,然后单击右上角保存并运行

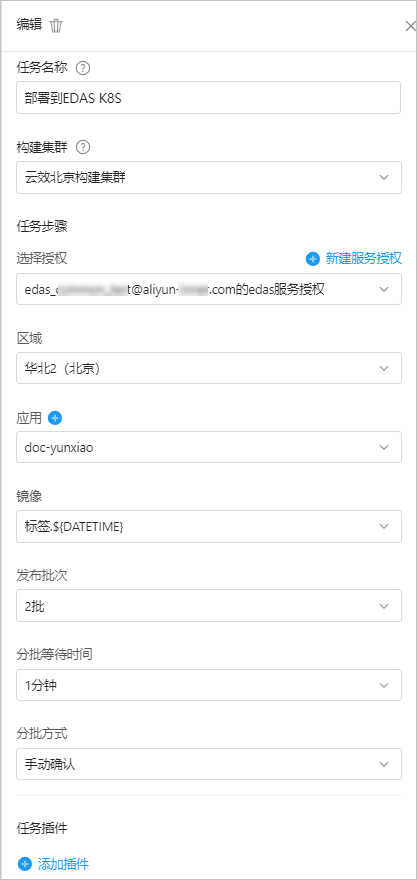

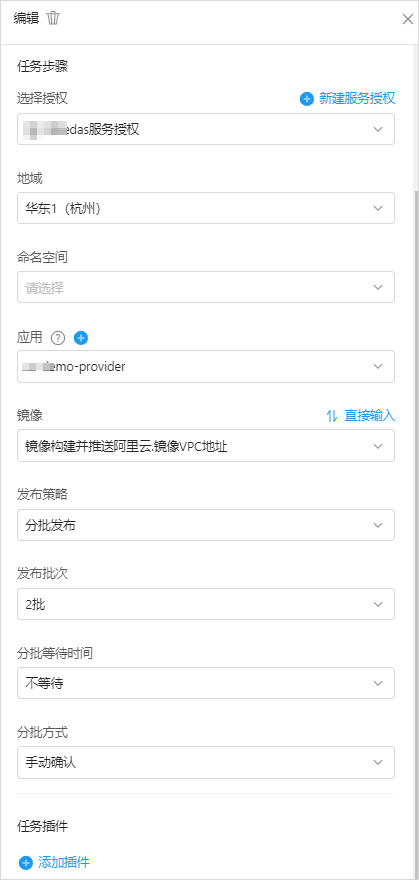

      部署到EDAS K8s环境
      参数名 说明
      任务名称 自定义的任务名称,不修改则显示为默认名称。
      构建集群 可为任务选择不同的构建集群
      选择授权 选择任务的服务授权,使云效能在EDAS上部署应用。
      说明 如果您从未授权过,请先单击新建服务授权,根据跳转完成阿里云RAM授权后再进行相应配置。
      区域 选择EDAS侧所创建应用所在的地域。
      应用 选择EDAS侧所创建的应用。
      镜像 选择Docker镜像构建所创建的产出物名称。
      发布策略 支持分批发布灰度发布,本示例以分批发布为例。
      发布批次 选择单批次发布,表示不分批发布;选择批次,如2批,表示按照指定的批次来分批发布。

      本示例以2批为例。

      分批等待时间 相邻发布批次之间的等待时间。
      分批方式 可选择手动确认自动确认。例如,如果您需在完成第一批发布时先观察发布结果再决定后续操作,则可选择手动确认
      任务插件 您可以根据需要配置任务插件来发送流水线通知。
      • 钉钉机器人通知插件
        • webhook地址:配置钉钉机器人的webhook地址,钉钉机器人的创建步骤,请参见钉钉机器人配置
        • 运行时机:您可以选择任务插件发送通知的时机。
      • 邮件通知
        • 邮件地址:配置需要发送通知的邮件地址。
        • 运行时机:您可以选择任务插件发送通知的时机。
      • Webhook通知插件
        • webhook地址:配置需要发送通知的webhook地址,地址必须公网可访问。
        • 运行时机:您可以选择任务插件发送通知的时机。

步骤四:代码库配置Webhook

在代码库添加云效流水线Flow的代码源触发功能生成的Webhook地址,云效流水线Flow会监听代码事件,当满足触发事件时会触发流水线运行。

本文使用阿里云Code作为代码库,在代码库配置Webhook的步骤仅作参考,其他代码库请以实际为准。

  1. 登录阿里云Code,单击目标项目。
  2. 在左侧导航栏单击设置
  3. 在左侧导航栏单击WebHooks
  4. WebHooks页面,设置Webhook地址并选中推送事件,然后单击增加WEBHOOKS
    代码库添加Webhook

结果验证

  1. 开发者上传应用新版本代码到代码库。
  2. 云效流水线Flow监听代码事件,当满足触发事件时会触发流水线运行。
    在本示例流水线中配置了分批发布。故在构建任务运行成功后,您可在部署任务的区域执行以下操作:
    • 终止变更:可终止本次流水线的运行。
    • 恢复变更:可继续下一批的发布。
    • 当前发布单详情地址:可跳转到EDAS控制台查看变更详情。
    • 日志:可查看流水线的运行日志。

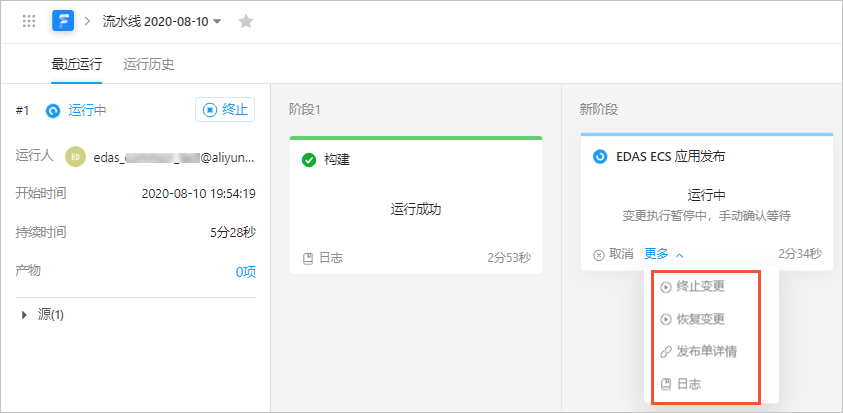

    流水线运行过程
  3. 第一批发布完成后,您可以先验证新版本应用。验证无误后,单击恢复变更,继续下一批次的发布。
    您也可以单击当前发布单详情地址,在EDAS控制台的变更记录页面单击开始下一批,继续下一批次的发布。
