机器监控

更新时间:

在机器监控页面,主要展示了所有节点的通过QPS、限流QPS、异常QPS、RT、并发等指标,还可以在此页面为接口管理流控规则。本文介绍机器监控页的主要功能。

功能入口

  1. 登录AHAS控制台,然后在页面左上角选择地域。
  2. 在控制台左侧导航栏中选择流量防护 > 网关防护
  3. 网关防护页面单击目标应用卡片。
  4. 在左侧导航栏中选择机器监控

功能介绍

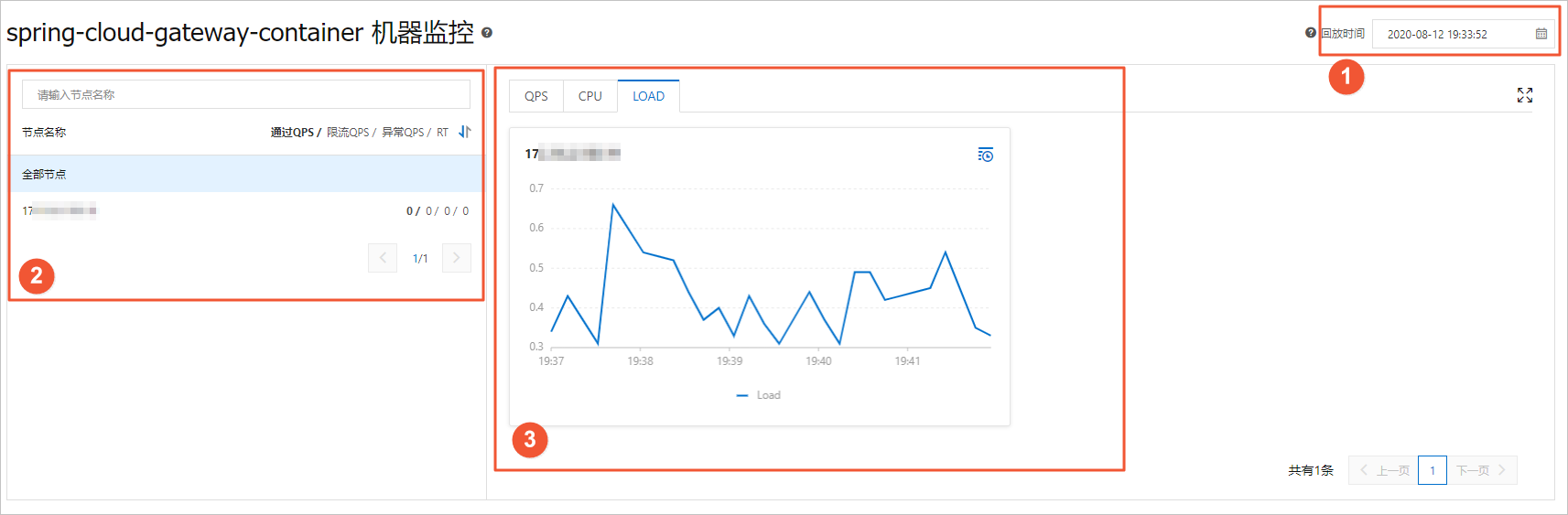

机器监控页面展示了应用的所有节点详细信息以及这些节点的QPS、CPU、LOAD时序图。


您可以在此页面进行以下操作:

  • (图标①)在页面右上角选择回放时间,查看历史数据。
    说明 高级防护最多保留7天的历史数据,入门级防护仅保留半小时的历史数据。
  • (图标②)在节点名称区域,罗列了全部节点和对应的通过QPS、限流QPS、异常QPS、RT等信息。单击节点名称可以查看对应的各数据时序图。
  • (图标③)在时序图区域,可以进行以下操作:
    • 单击QPSCPULOAD页签,可以分别查看全部节点相关指标的时序图,还可以选择要展示或隐藏的指标。
    • 单击历史记录图标,可以查看该接口指标的历史数据。
      说明 高级防护最多保留7天的历史数据,入门级防护仅保留半小时的历史数据。
    • 单击节点名称后,会在右侧节点概览页展示该节点对应的各数据时序图。可以单击分接口详情页签,筛选查看不同接口的数据。还可以单击callstack信息页签,查看所有接口的信息,并可以设置该接口的限流规则、查看历史数据。
      • 平铺视图:不区分调用链路关系,平铺展示接口的运行情况。
      • 树状视图:根据接口的调用链路关系,展示树状结构。
    • 单击目标接口操作列中的流控隔离降级,可以快速管理限流规则。详情请参见配置流控规则配置隔离规则配置熔断规则
    • 单击目标接口操作列中的查看监控,可查看该接口指标的历史数据。
