本文为您介绍阿里云ENS边边网络的入门流程。

使用限制

  • 内网组网,同一客户,需要组网的全部节点间内网地址唯一不冲突,需要客户先期完成地址规划。
  • 单一虚拟交换机仅能加入一个内网组网,不能同时加入多个内网组网。
  • 单一实例仅能加入一个公网组网,不能同时加入多个公网组网。
  • 内网组网和公网组网不支持相互切换。

流程图

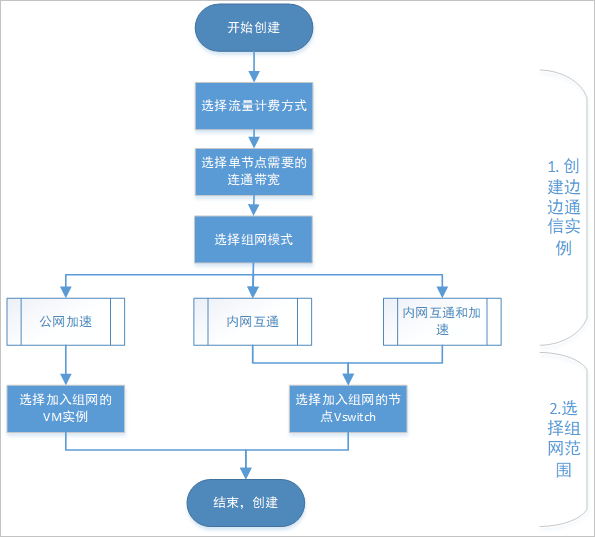

创建边缘网络流程如下图所示:创建流程

操作指南

  1. 登录ENS控制台
  2. 在左侧导航栏,单击边缘网络
  3. 边缘网络页面,单击创建边缘网络
  4. 创建网络界面配置名称组网模式单节点组网带宽。
    配置图
    参数 参数分类 说明
    名称 - 边缘网络的名称。
    组网模式 公网加速 公网组网模式按照VM实例粒度进行选择,实现跨网跨地区实例间的网络加速。
    内网连通 内网组网模式按照交换机粒度进行选择,实现跨边缘节点的内网互通。
    内网连通和加速 内网组网模式按照交换机粒度进行选择,实现跨边缘节点的内网互通和网络加速。
    单节点组网带宽 - 选择单节点需要连通的带宽。
  5. 单击创建网络
  6. 配置组网范围
    • 若您选择的是公网加速模式。

      选择组网节点

      公网组网节点
      配置组网实例组网实例
    • 若您选择的是内网连通模式和内网连通和加速模式。

      配置组网范围

      组网范围
  7. 单击确认组网范围
  8. 当您成功配置后,可以单击详细变更删除,对您的边缘网络进行操作。
    操作。

配置内网引流路由

ENS虚机流量默认走公网网卡。当用户使用边边通信组网时,如果选择内网互通模式或内网互通和加速模式,就需要进行配置,实现内网流量引流到节点内的边边通信网关,以确保边边通信内网组网跨节点通信正常。

配置内网引流路由操作如下所示。
  • 配置范围:已经或者计划加入边边通信内网组网的所有节点实例。
  • 配置内容:通过配置如下三条内网路由,将内网流量引流到内网网卡。
Destination Mask Gateway Interface
10.0.0.0 255.0.0.0 0.0.0.0 内网网卡名
172.16.0.0 255.240.0.0 0.0.0.0 内网网卡名
192.168.0.0 255.255.0.0 0.0.0.0 内网网卡名
配置脚本(举例说明):使用route -n查看系统当前路由,通过如下命令配置上述三条路由之中缺少的路由(假设内网网卡为eth1)。
route add -net 10.0.0.0/8 dev eth1
route add -net 172.16.0.0/12 dev eth1
route add -net 192.168.0.0/16 dev eth1
将这三条命令写入/etc/rc.local文件中以达到重启后仍有生效路由。如果涉及实例较多,建议批量执行脚本。
