AHAS为网格化应用提供控制全局流量的能力,例如Istio、Envoy服务网格。本文介绍如何在AHAS中接入Istio服务网格(包括阿里云服务网格ASM)、Envoy集群并为其配置流控规则。

前提条件

已开通AHAS专业版,若没有开通,请进入开通页面

背景信息

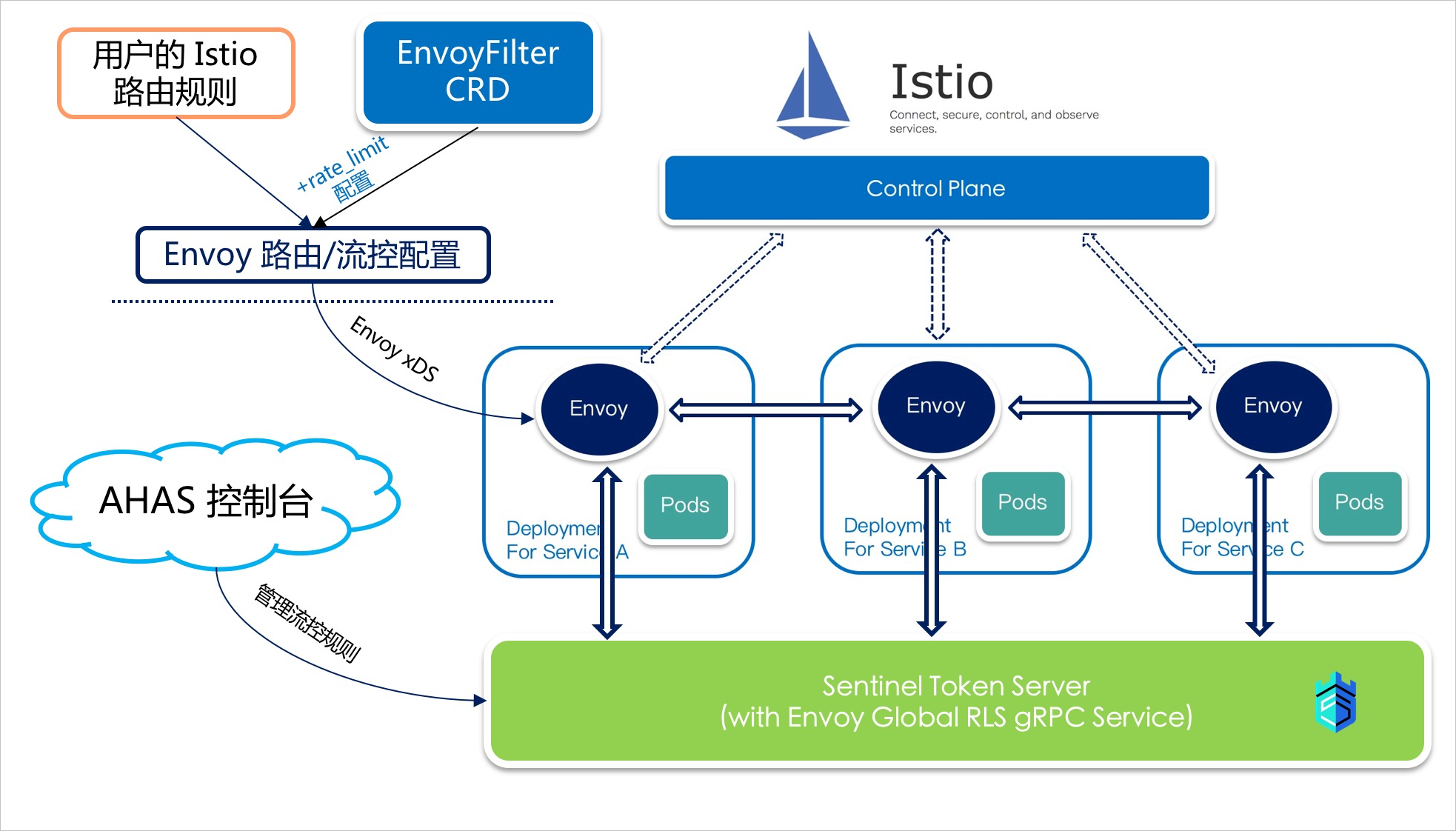

阿里云服务网格ASM(Alibaba Cloud Service Mesh)提供了一个全托管式的服务网格平台,兼容于社区Istio开源服务网格,用于简化服务的治理。更多信息,请参见什么是服务网格ASM?。AHAS Mesh防护基于Envoy Global Rate Limiting Service(RLS)接口实现,防护原理如下图所示。

说明 Service Mesh与AHAS Token Server的通信会带来一定的网络开销,响应时间可能会略有上升(同个Region一般会在2 ms~5 ms左右)。

操作步骤

  1. 登录AHAS控制台,在左侧导航栏选择流量防护 > Mesh防护
  2. 单击页面右上角的申请Mesh流控集群
  3. 防护详情页面,填写集群名称等信息。
    参数 描述
    集群名称 填写集群的名称。集群名称应包含1~63个字符。
    Envoy流控domain 流控服务的域,需要与步骤5中要配置的EnvoyFilter里面的domain相对应。
    集群预计QPS 该集群内需要流控的接口预估的最大QPS,代表可能到来的最大流量,而非限流阈值,用于为Token Server自动分配提供参考。
  4. 单击下一步,集群申请成功。
  5. 单击Mesh流控接入,可选择接入Istio或Envoy。
    • 接入Istio

      AHAS为Istio服务网格提供集群流控的能力。要为Istio集群接入AHAS Mesh流控,需要为Istio创建对应的EnvoyFilter CRD配置。

      1. 单击Istio接入页签。
      2. 复制代码,将其粘贴至新建的YAML文件中。
      3. 在Istio集群中,通过执行kubectl apply命令使其生效,完成接入。
      说明 目前Istio流控基于Envoy global rate limiting实现,支持根据来源集群、目标集群、Header值等请求属性进行流控,详情请参见Envoy相关文档
    • 接入Envoy

      AHAS为Envoy HTTP流量提供集群流控的能力。Envoy接入需要按下面步骤编辑Envoy配置文件。

      1. 单击Envoy接入页签。
      2. 复制页面中第一步的示例代码,为需要进行流控的路由(route)所在的VirtualHost配置流控项(rate_limits),流控项由一系列的流控参数rate_limit_action构成。
        说明
        • action里面的generic_key需要配置成AHAS集群流控的license,否则流控将不会生效。该项将不会作为流控的判断属性。当前集群流控的license会在页面的代码中显示。
        • Envoy目前支持根据来源集群、目标集群、通用标识(generic_key)、Header值等请求属性进行流控,详情请参考Envoy相关文档
      3. 复制页面中第二步的示例代码,在Clusters中添加AHAS Mesh流控Cluster,配置对应的RLS token server IP和端口。
      4. 复制页面中第三步的示例代码,在http_filters中添加envoy.rate_limit配置,指定上一步配置的AHAS Mesh流控Cluster。
      5. 配置文件修改完成后,重启Envoy或通过xDS动态reload配置文件,完成接入。
  6. 集群规则配置区域,单击添加,进入规则配置对话框,为目标集群添加规则。
    参数 描述
    规则名称 用于标识该规则,不超过64个字符,规则名称不能重复。
    阈值 集群阈值,满足流控条件的请求量到达该阈值后会被拒绝。
    统计窗口时长 集群流控统计的时间窗口长度,取值范围为1秒~24小时。
    匹配规则 流控针对的请求属性的匹配规则,如针对不同来源的请求分别限制不同的规则。目前支持以下匹配规则(与Envoy descriptor保持一致):
    • 来源集群:source_cluster。
    • 目标集群:destination_cluster。
    • 通用标识:generic_key。
    • 自定义:自定义Key,名称不可重复。
  7. 单击确定,完成规则创建。
    执行结果:

    触发Mesh中的服务调用,观察服务的返回值来判断流控是否生效。返回429 Too Many Requests状态码即表示流控成功。
