雷达扫描是三维城市地图的子组件,支持独立的样式和数据配置,包括雷达扫描的颜色、缩放倍数、转动速度、亮度和高度偏移等。本文介绍雷达扫描配置项的含义。

配置

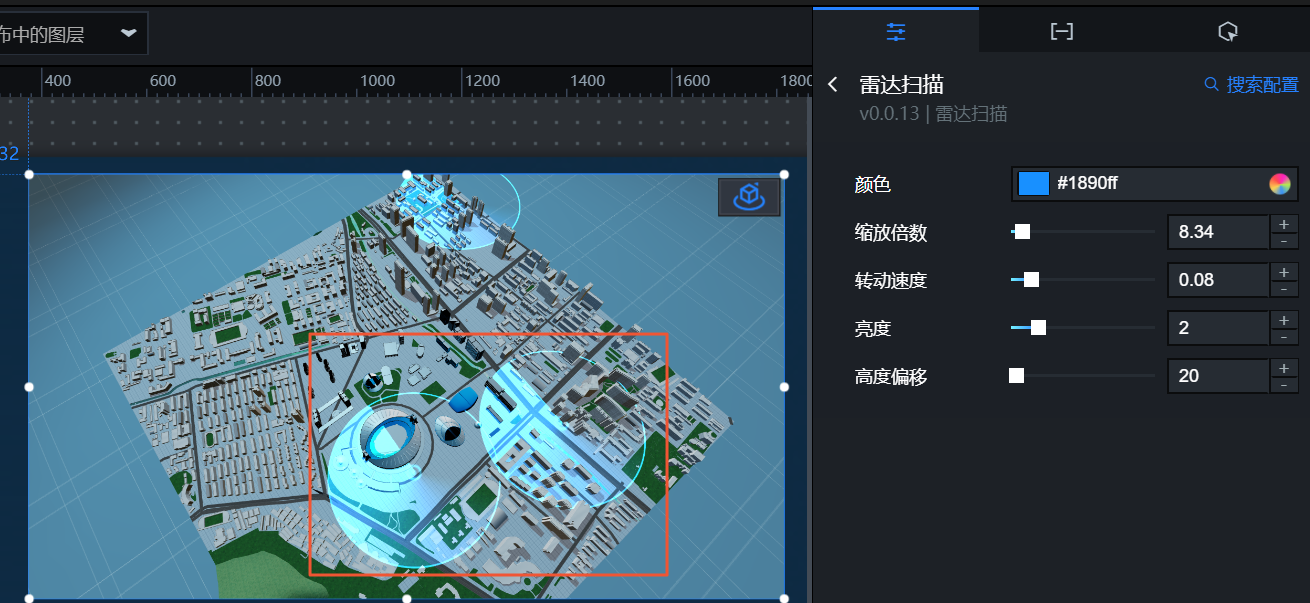

雷达扫描配置面板
雷达扫描配置面板参数说明。
参数 说明
颜色 雷达扫描区域的颜色,请参见颜色选择器说明,修改颜色。
高亮颜色 雷达扫描区域的缩放倍数值,倍数越大扫描面积越大,取值范围为0.01~100。
转动速度 雷达扫描的转动速度,速度取值范围为0.01~0.5。
亮度 雷达扫描区域的亮度,取值范围为0.1~10。
高度偏移 雷达扫描区域距离地平面高度的偏移值 ,取值范围为-100~3000。

数据

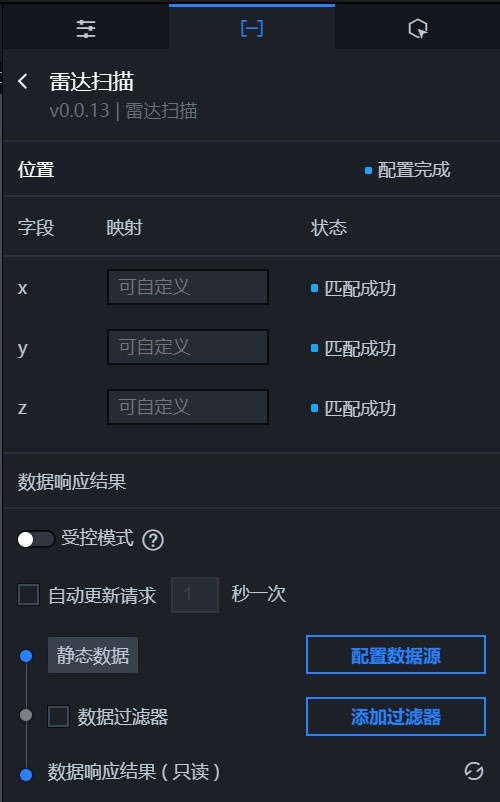

数据面板
表 1. 字段说明
参数 说明
x 雷达扫描中心点的经度。
y 雷达扫描中心点的纬度。
z 雷达扫描中心点的高度。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击三维城市子组件管理列表中雷达扫描右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的雷达扫描组件,在画布中可以看到如下图所示的雷达扫描的蓝图编辑器配置参数。雷达扫描蓝图参数
    • 事件

      当位置请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求位置 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如雷达扫描配置了API数据源为http://api.test,传到请求位置动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入位置 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
