在ACK上运行Spark作业,并用Alluxio进行分布式加速,可以通过ACK Spark Operator来简化提交作业的操作。同时ACK也提供了Spark History Server用来记录作业历史数据,方便排查问题。本文介绍如何在ACK上搭建Spark运行环境。

背景信息

创建ACK集群

具体操作,请参见创建Kubernetes托管版集群。配置集群参数时,请注意以下内容:

  • 设置Worker节点的实例规格时,请根据实际业务情况进行选择。本文选择大数据网络增强型ecs.d1ne.6xlarge规格,并设置节点数量为20。
  • 每个ecs.d1ne.6xlarge节点实例自带12块5 TB的HDD数据盘。您需要对这12个数据盘进行分区格式化挂载。具体操作,请参见分区格式化大于2 TiB数据盘

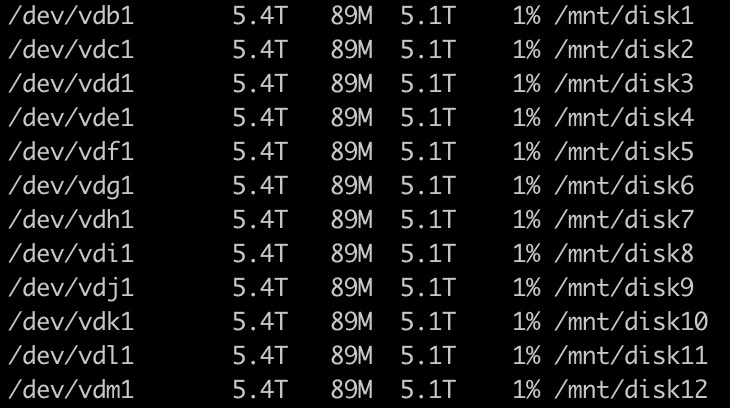

  • 格式化并挂载完成后,执行df -h命令,可以看到如下图所示的挂载信息。挂载详情
  • /mnt目录下的12个文件路径会在Alluxio中用到。当集群节点多时,手工挂载数据盘的操作十分繁琐,ACK简化了操作方式,具体操作,请参见通过LVM数据卷管理本地存储

创建OSS存储空间

您需要创建一个OSS存储空间(Bucket)用来存放TPC-DS生成的数据、测试结果和测试过程中的日志等。本文示例中设置Bucket名称为cloudnativeai。关于创建OSS Bucket的具体操作,请参见创建存储空间

安装ack-spark-operator

通过安装ack-spark-operator组件,您可以使用ACK Spark Operator简化提交作业的操作。

  1. 登录容器服务管理控制台,在左侧导航栏中选择市场 > 应用市场
  2. 应用市场页面单击应用目录页签,搜索并单击ack-spark-operator应用。
  3. ack-spark-operator页面,单击一键部署
  4. 基本信息配置向导,选择集群命名空间,然后单击下一步,设置相应参数,然后单击确定

安装ack-spark-history-server

ACK Spark History Server通过记录Spark执行任务过程中的日志和事件信息,并提供UI界面,帮助排查问题。

在安装ack-spark-history-server组件时,您需在参数页签配置OSS相关的信息,用于存储Spark历史数据。关于创建ack-spark-history-server的具体操作,请参见安装ack-spark-operator

配置OSS信息如下:
oss:
  enableOSS: true
  # Please input your accessKeyId
  alibabaCloudAccessKeyId: ""
  # Please input your accessKeySecret
  alibabaCloudAccessKeySecret: ""
  # oss bucket endpoint such as oss-cn-beijing.aliyuncs.com
  alibabaCloudOSSEndpoint: ""
  # oss file path such as oss://bucket-name/path
  eventsDir: "oss://cloudnativeai/spark/spark-events"
安装完成后,执行以下命令,查看安装是否成功。
kubectl get service ack-spark-history-server -n {YOUR-NAMESPACE}

安装配置Fluid和Alluxio

  1. 安装Fluid。
  2. 在集群中创建Dataset,配置Alluxio。
    1. 使用以下内容,创建spark-alluxio.yaml文件。
      apiVersion: data.fluid.io/v1alpha1
      kind: Dataset
      metadata:
        name: spark-alluxio
      spec:
        mounts:
        - mountPoint: oss://{"Your oss bucket"}
          name: spark-dataset
          options:
            fs.oss.accessKeyId: "Your Access Key"
            fs.oss.accessKeySecret: "Your Access Key Secret"
            fs.oss.endpoint: "Your oss Endpoint"
      ---
      apiVersion: data.fluid.io/v1alpha1
      kind: AlluxioRuntime
      metadata:
        name: spark-alluxio
      spec:
        replicas: 3 # alluxio worker number
        data:
          replicas: 1 # data backup number
        tieredstore:
          levels:
            - mediumtype: HDD
              path: /mnt/disk1,/mnt/disk2,/mnt/disk3,/mnt/disk4,/mnt/disk5,/mnt/disk6,/mnt/disk7,/mnt/disk8,/mnt/disk9,/mnt/disk10,/mnt/disk11,/mnt/disk12
              quotaList: 1024G,1024G,1024G,1024G,1024G,1024G,1024G,1024G,1024G,1024G,1024G,1024G
              high: "0.95"
              low: "0.7"
        properties:
          # alluxio master
          alluxio.master.metastore: ROCKS
          alluxio.master.journal.folder: /journal
          alluxio.master.journal.type: UFS
          alluxio.master.metastore.inode.cache.max.size: "10000000"
          alluxio.master.journal.log.size.bytes.max: 500MB
          alluxio.master.metadata.sync.concurrency.level: "128"
          alluxio.master.metadata.sync.executor.pool.size: "128"
          alluxio.master.metadata.sync.ufs.prefetch.pool.size: "128"
          alluxio.master.rpc.executor.max.pool.size: "1024"
          alluxio.master.rpc.executor.core.pool.size: "128"
          # alluxio worker
          alluxio.worker.allocator.class: alluxio.worker.block.allocator.GreedyAllocator
          alluxio.worker.network.reader.buffer.size: 32MB
          alluxio.worker.file.buffer.size: 320MB
          alluxio.worker.block.master.client.pool.size: "1024"
          # alluxio user
          alluxio.user.block.worker.client.pool.min: "512"
          alluxio.user.file.writetype.default: MUST_CACHE
          alluxio.user.ufs.block.read.location.policy: alluxio.client.block.policy.LocalFirstAvoidEvictionPolicy
          alluxio.user.block.write.location.policy.class: alluxio.client.block.policy.LocalFirstAvoidEvictionPolicy
          alluxio.user.block.size.bytes.default: 16MB
          alluxio.user.streaming.reader.chunk.size.bytes: 32MB
          alluxio.user.local.reader.chunk.size.bytes: 32MB
          alluxio.user.metrics.collection.enabled: "false"
          alluxio.user.update.file.accesstime.disabled: "true"
          alluxio.user.file.passive.cache.enabled: "false"
          alluxio.user.block.avoid.eviction.policy.reserved.size.bytes: 2GB
          alluxio.user.block.master.client.pool.gc.threshold: 2day
          alluxio.user.file.master.client.threads: "1024"
          alluxio.user.block.master.client.threads: "1024"
          alluxio.user.file.readtype.default: CACHE
          alluxio.user.metadata.cache.enabled: "true"
          alluxio.user.metadata.cache.expiration.time: 2day
          alluxio.user.metadata.cache.max.size: "1000000"
          alluxio.user.direct.memory.io.enabled: "true"
          alluxio.user.worker.list.refresh.interval: 2min
          alluxio.user.logging.threshold: 1000ms
          # other alluxio configurations
          alluxio.web.ui.enabled: "false"
          alluxio.security.stale.channel.purge.interval: 365d
          alluxio.job.worker.threadpool.size: "164"
        master:
          jvmOptions:
            - "-Xmx6G"
            - "-XX:+UnlockExperimentalVMOptions"
            - "-XX:ActiveProcessorCount=8"
        worker:
          jvmOptions:
            - "-Xmx12G"
            - "-XX:+UnlockExperimentalVMOptions"
            - "-XX:MaxDirectMemorySize=32g"
            - "-XX:ActiveProcessorCount=8"
          resources:
            limits:
              cpu: 4
      说明
      • Dataset名称和AlluxioRuntime名称需保持一致。
      • AlluxioRuntime. tieredstore中的mediumtypepathquotaList参数,请根据ACK集群中节点挂载的数据盘的实际规格和配置填写。如果您有多个数据盘,请使用半角逗号(,)分隔。
    2. 执行以下命令,部署Dataset。
      kubectl create -f spark-alluxio.yaml
    3. 执行以下命令,查看Dataset是否部署成功。
      kubectl get dataset
      预期输出:
      NAME            UFS TOTAL SIZE   CACHED   CACHE CAPACITY   CACHED PERCENTAGE   PHASE   AGE
      spark-alluxio   10.89GiB         0.00B    6.00TiB          0.0%                Bound   7m4s
      输出结果中存在spark-alluxio,表示Dataset部署成功。
    4. 执行以下命令,查看spark-alluxio Pod运行状态。
      kubectl get pods | grep spark-alluxio
      NAME                     READY   STATUS    RESTARTS   AGE
      spark-alluxio-master-0   2/2     Running   0          2m18s
      spark-alluxio-worker-0   2/2     Running   0          109s
      spark-alluxio-worker-1   2/2     Running   0          108s
      spark-alluxio-worker-2   2/2     Running   0          106s
      ...
    5. 进入Alluxio Master节点,执行以下命令,查看数据盘挂载是否成功。
      本文以spark-alluxio-master-0为例。
      kubectl exec -it spark-alluxio-master-0 -n alluxio -- /bin/bash
      ./bin/alluxio fsadmin report capacity
      若每个Worker节点上都存在挂载的数据盘,说明Fluid和Alluxio安装配置成功。
    6. 执行以下命令,查看Dataset的Endpoint。
      kubectl describe dataset spark-alluxio
      预期输出:
      Name:         spark-alluxio
      Namespace:    default
      API Version:  data.fluid.io/v1alpha1
      Kind:         Dataset
      ...
      Spec:
        Hcfs:
          Endpoint: alluxio://spark-alluxio-master-0.default:20496
          Underlayer File System Version:  3.3.0
      ...
      您可以在Spark任务中使用alluxio://spark-alluxio-master-0.default:20496 这个Endpoint访问Alluxio缓存的数据。

后续步骤

开发测试代码
