本文为您介绍Logview 2.0的入口及功能。您可以通过Logview 2.0 URL查看作业运行信息。

概述

Logview 2.0在Logview基础上,进行了全新的页面设计,优化了加载速度,并新增了如下功能:
  • 支持以交互式DAG图展示作业处理逻辑架构,您还可以查看相应的Operation层级。
  • 支持回放作业运行过程。
  • 支持通过Fuxi Sensor查看内存及CPU使用情况。

入口

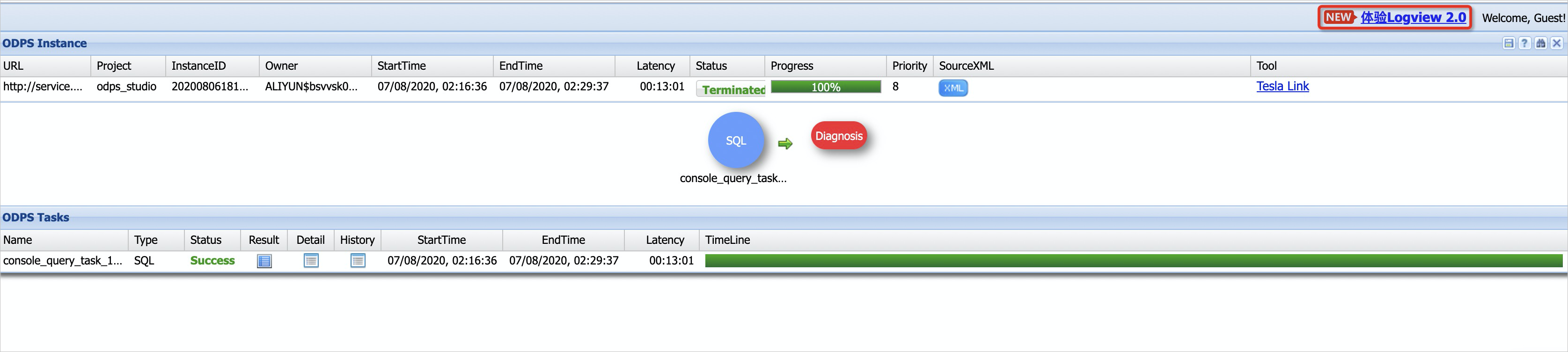

您使用MaxCompute客户端(odpscmd)提交作业后,系统会生成Logview URL。在搜索引擎中打开Logview URL界面,单击体验Logview 2.0即可进入Logview 2.0界面。URL

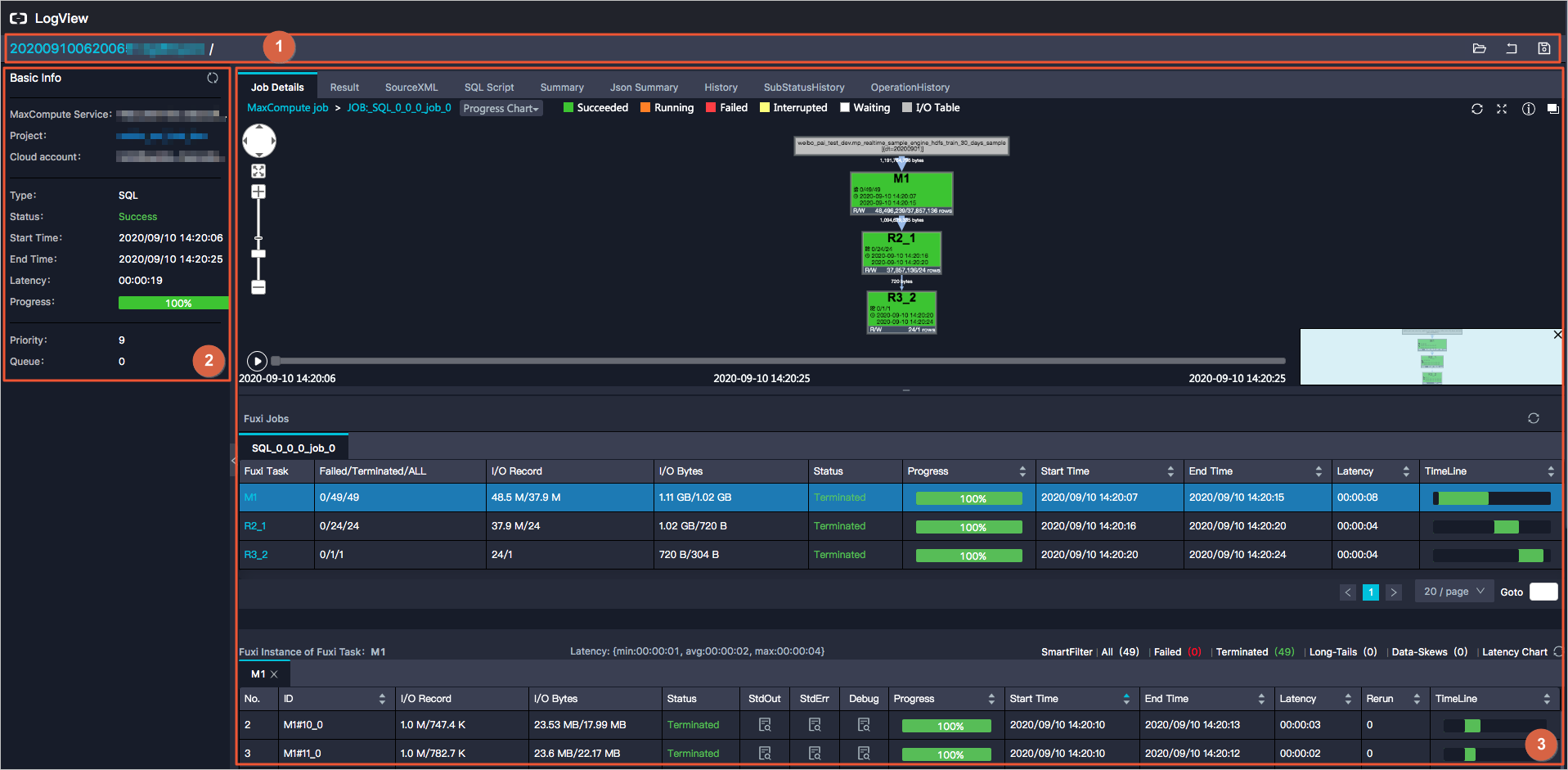

Logview 2.0界面如下。URL界面
序号 区域
标题与功能区,详情请参见标题和功能区
Basic Info,详情请参见Basic Info
作业详情,详情请参见作业详情

标题和功能区

标题与功能区包含您提交MaxCompute作业时生成的唯一作业ID及您自定义的作业名称(通过SDK方式提交的作业包含作业名称信息)。您还可以执行如下操作。
图标 功能
打开 打开本地保存的作业详情文件Logview_detail.txt。
返回 返回Logview旧版界面。
保存 将作业详情文件保存至本地设备。

Basic Info

Basic Info区域展示的作业基本信息如下。
参数名 描述
MaxCompute Service 作业使用的MaxCompute服务的Endpoint。Endpoint详情请参见配置Endpoint
Project 作业所属的MaxCompute项目名称。
Cloud account 提交作业的阿里云账号信息。
Type 作业的类型。例如SQL、SQLRT、LOT、XLib、CUPID、AlgoTask和Graph。
Status 作业的状态。状态取值如下:
  • Success:作业执行成功。
  • Failed:作业执行失败。
  • Canceled:作业执行取消。
  • Waiting:作业正在MaxCompute中处理,并没有提交至Fuxi中运行。
  • Running:作业正在Fuxi中处理。
  • Terminated:作业已执行结束。
Start Time 作业提交时间。
End Time 作业执行结束时间。
Latency 作业执行消耗的时长。
Progress 作业执行进度。
Priority 作业优先级。
Queue 作业在资源配额组内的排队位置。

作业详情

您可以通过作业详情区域全方位了解作业,作业详情区域包含如下功能区:
  • Job Details
    • 作业执行图
      Job Detail页签的上半部分为作业执行图。执行图以可视化方式展示三个维度的子任务依赖关系:Fuxi Job层、Fuxi Task层和Operation层,同时提供一系列辅助工具,为排查问题提供帮助。界面构成如下。作业执行图
      序号 描述
      面包屑导航,用于切换Fuxi Job。JOB:_SQL_0_0_0_job_0为Fuxi Job名称。
      排查问题辅助工具。包含Progress Chart、Input Heat Chart、Output Heat Chart、TaskTime Heart Chart和InstanceTime Heart Chart。
      您可以在此区域刷新作业执行状态(刷新)、全屏或缩放显示作业执行图(全屏)、获取MaxCompute Studio文档(帮助)和切换至任务上一层级(切换层级)。
      缩放辅助工具。
      Fuxi Task。一个MaxCompute作业由一个或多个Fuxi Job组成。每个Fuxi Job由一个或多个Fuxi Task组成。每个Fuxi Task由一个或者多个Fuxi Instance组成,当用户的输入数据量变大时,MaxCompute会在每个Task启动更多的节点来处理数据,每个节点就是一个Fuxi Instance。例如,简单的MapReduce通常会产生两个Fuxi Task,一个是Map一个是Reduce,两个Fuxi Task的名称分别为M1和R2,当SQL比较复杂时,可能会产生多个Fuxi Task。

      您可以在执行界面上看到每个Fuxi Task的名称。例如M1,表示一个Map Task;R4_3_9的3、9表示它依赖M3、C9_3执行结束才能开始执行。同理,M2_4_9_10_16表示M2要依赖R4_3_9、C9_3、R10_1_16、C16_1四个Task执行结束后才能开始执行。R/W表示Task读取和写的行数。

      单击某个Task或在Task上单击右键可以查看Task对应的Operator算子依赖关系及全部Operator算子图。

      Logview 2.0增加了表依赖关系,您可以快速查看输入和输出表。

      Fuxi Task回放。单击播放即可开始播放,再次单击则暂停。您也可以手动拖动进度条。进度条左边为开始时间,中间为播放时间,右边为结束时间。
      鹰眼。
      说明
      • 不支持回放Running状态的Fuxi Task。
      • AlgoTask类型的作业(例如PAI机器学习),由于只有一个Fuxi Task,故不提供作业执行图。
      • 非SQL类型作业,仅能展示Fuxi Job和Fuxi Task层,不支持展示Operation层。
      • 如果只有一个Fuxi Job,作业执行图默认展示Fuxi Task层依赖关系;否则,默认展示Fuxi Job层依赖关系。
    • 作业运行情况
      Job Detail页签的下半部分为作业运行详细信息。界面构成如下。运行结果
      序号 描述
      Fuxi Job页签,您可以在此切换Fuxi Job。
      Fuxi Job对应的Fuxi Task详情。在某个Fuxi Job下,单击任一Fuxi Task,在下方会展开该Fuxi Task对应的Fuxi Instance信息。默认展开第一个Fuxi Job的第一个Fuxi Task的Fuxi Instance信息。
      Logview为不同阶段的Instance进行了分组。您可以单击Failed快速查看出错的节点。
      Fuxi Sensor。仅AlgoTask类型作业提供该功能,例如PAI。您可以查看Fuxi Instance的CPU及内存信息。Fuxi Sensor详情请参见Fuxi Sensor
      说明 Fuxi Sensor功能在西南1(成都)、华南1(深圳)、华东2(上海)、华东1(杭州)、华北3(张家口)和华北2(北京)区域已开放。
      StdOut和StdErr。您可以查看输出和错误信息,您自己打印的信息也可以在这里查看,同时提供下载功能。
      Debug。调测并排除错误。
  • Result
    Result页签用于展示作业运行结果,如果作业执行失败,系统默认会打开该页签展示失败原因。系统会根据MaxCompute设置的返回格式,显示为表格或纯文本,您可以通过MaxCompute客户端配置odps.sql.select.output.format参数设置显示格式,如果取值为HumanReadable表示纯文本,否则默认是CSV格式。
    • 表格Result您可以通过该界面执行如下操作:
      • 选中某一行可以导出该行数据。
      • 选中标题栏可以导出当前界面的数据。
      • 在标题栏单击下拉箭头,选择Select All DataDeselect All可以全选或取消全选全量数据。
      • 单击export即可导出CSV格式的数据。CSV仅仅为文件后缀,您可以使用文本文件或Sublime Text工具打开。
    • 纯文本Result
  • SourceXML

    您提交至MaxCompute的作业的SourceXML信息。

  • SQL Script

    您提交至MaxCompute的作业的SQL脚本信息。

  • Summary

    您提交至MaxCompute的作业运行概要信息。

  • Json Summary

    以JSON格式显示的作业运行概要信息。

  • History

    如果Fuxi Instance重新执行就会产生History信息。

  • Substatus History

    您可以查看作业执行的详细历史状态,包含状态码、状态描述、开始时间、持续时间和结束时间。

Fuxi Sensor

Fuxi Sensor是展示MaxCompute作业全维度的资源视图。您可以通过Fuxi Sensor查看Fuxi Instance的CPU及内存消耗量。Fuxi Sensor是作业问题定位以及作业运行质量分析的重要工具。例如以下场景的作业问题可借助Fuxi Sensor进行分析:
  • 作业内存溢出时,分析实际使用的内存量。
  • 对比作业申请的资源量与实际使用资源量,优化资源申请。
例如,您可以通过Fuxi Sensor查看机器学习作业Fuxi Instance的以下资源使用情况:
  • CPU使用量
    CPU指标包括两条线,一条显示申请的CPU量(cpu_plan),另一条显示实际的CPU使用量(cpu_usage)。纵坐标中的400,表示4个Processor。CPU
  • 内存使用量

    内存指标包括两条线,一条显示申请的内存量(mem_plan),另一条显示实际的内存使用量(mem_usage)。

    内存使用量(mem_usage)包括两部分信息RSS(Resident Set Size)和PageCache。RSS是Malloc(非文件映射)发生缺页之后的内存,该部分内存,在内存紧张时无法被回收。PageCache是内核缓存文件占用的内存,例如读写日志文件,PageCache在内存紧张时通常是可以被回收。
    • 内存详情内存
    • RSS内存使用量RSS
    • PageCache内存使用量Page-cache
