进度指示器

应用示例

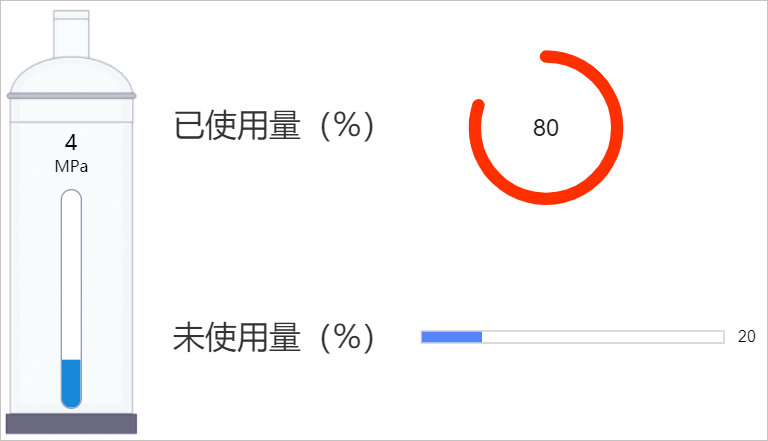

在某工厂设备运维大屏中，展示锅炉当前供能使用状态。如下图所示。

步骤一：添加组件

1. 创建Web应用。具体操作，请参见创建Web应用。
2. 在Web应用编辑器中，单击最左侧的组件图标。
3. 在画布左侧组件列表上方，输入进度指示器，找到该组件，然后将组件拖拽到中间画布。

   有关组件添加的更多信息，请参见添加组件。



步骤二：配置数据源

1. 在Web应用编辑器右侧样式中，单击数据源后配置数据源。
2. 在数据源配置页面，选择数据源类型，完成配置。
   可选数据类型有设备、接口、静态数据、应用推送。

   说明 数据源返回的数据类型必须为单精度数字、双精度数字、整数。
3. 单击确定。

步骤三：配置样式

1. 在右侧样式中，完成组件展示的配置。

   配置项	说明
   进度指示器配置	设置组件形态和区间阈值。阈值的取值范围为0~100。 支持配置三个区间，仅设置第一和第二区间阈值即可。区间范围说明可将鼠标指针悬停至第一区间阈值右侧帮助按钮查看。 说明 0 <= 属性值 < 第一区间阈值，则展示第一区间颜色。 第一区间阈值 <= 属性值 < 第二区间阈值，则展示第二区间颜色。
   进度指示器样式	设置组件背景、字体、边框和三个不同进度区间的颜色，及字号。

2. 调整组件在页面中的最终位置。有关组件通用样式配置的更多信息，请参见样式配置。

步骤四：配置交互动作

1. 选中组件的交互页签，配置事件和交互动作。具体操作请参见交互配置。
   该组件支持事件值改变。组件值为当前进度值。

   例如，组件值改变，执行动作设置设备属性，下发指令给某设备，修改该设备的某个属性值。

2. 单击页面右上方的预览，预览和调试组件展示的数据和效果。
