HaaS100 OTA使用手册

概述

HaaS 100是一款针对IOT场景的公板，除支持前面介绍的功能外，也支持OTA功能。OTA为云端一体化技术，HaaS 100 OTA 对接的云端为阿里云物联网平台，设备端搭载的是AliOS Things OTA技术，主要功能列表如下： 1.支持乒乓升级：固件可在两个分区运行，支持固件版本回退，保证设备安全不变砖； 2.支持断点续传：弱网环境下，支持固件从断点处继续下载； 3.支持固件验签：固件可在云端或用本地签名工具进行数字签名，设备端可完成对固件验签； 4.支持https下载方式：除支持http下载外，支持https下载方式； 5.支持MD5/SHA256固件完整性检验：为保证固件完成性，固件下载完成后，都有完整性校验； 6.支持网关子设备升级：当HaaS 100 做网关时，HaaS 100 OTA 除支持网关本身的升级外，也支持其子设备的升级； 升级操作流程如下：

下面以ota_demo为例介绍HaaS 100的OTA如何使用；

使用流程

HaaS 100 搭载的是AliOS Things物联网操作系统，编译环境支持windows和linux,下面以linux环境为主介绍使用过程：

• 1.选择app和board

输入命令：

# 清除之前配置
$ aos make distclean
# 配置app为ota_demo，board为haas100
$ aos make ota_demo@haas100 -c config

• 2.配置固件版本号 输入命令：aos make menuconfig, 如下图： 选择顺序：Application Configuration -> Firmware Version 根据需求修改版本号。

• 3.选择OTA组件及功能

完成步骤二，返回主界面： 选择顺序：Middleware Configuration --->-*- OTA Features --->OTA Features Configuration

相关功能介绍如下：

 [ ]     Download Config              # 默认采用初始下载参数，选中可配置下载参数
 [ ]     RSA Verify Support           # 默认不支持固件验签，选中支持安全验签功能
 [ ]     Https Download Support       # 默认支持http下载，选中此项将支持https下载模式
 (1024) write flash cache size(bytes) # OTA写flash缓存大小默认是1k，支持自定义
 [ ] OTA via uAgent                   # 默认不支持uAgent模式升级，选中支持uAgent方式升级

完成配置后保存退出

• 4.编译本地烧录固件

编译命令：aos make 编译完成后，生成的固件在platform/mcu/haas1000/release/write_flash_gui/ota_bin目录下，根据前面的烧录文档，先将固件烧录到HaaS 100板子上，重启板子，打开串口终端，配置串口波特率为：1500000，连接终端，如果第一次使用板子，需要配置设备的4元组，在终端输入：identity set pk ps dn ds，输入成功后以后不用再输入 ,然后配网：在终端输入：netmgr connect wifi_ssid wifi_password 连网成功后，登录物联网平台可以看到对应的设备在线；

• 5.编译上云固件及云端操作 本地烧录完成后，需要做一个高版本固件上传到云端，通过云端操作完成固件的升级，所以需要按照步骤2，修改固件版本号，再按照步骤4编译固件，生成高版本的固件，然后登录物联网平台平台，按如下图顺序操作:

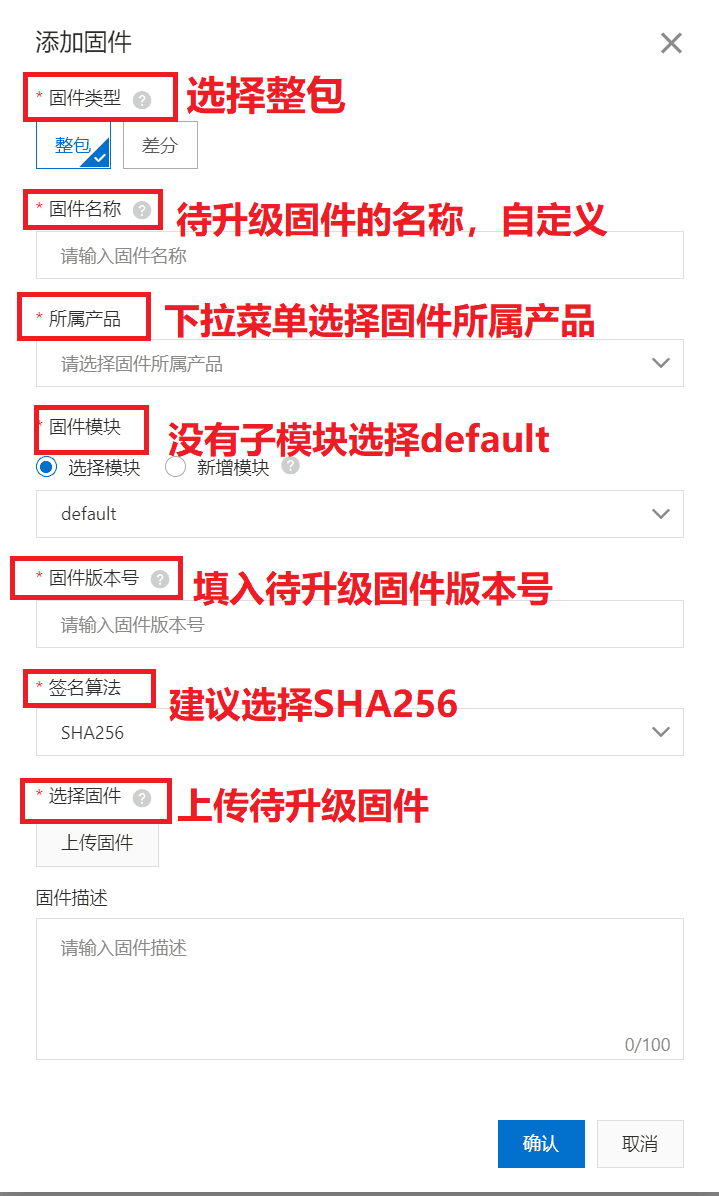

点击新增固件后，如下图将platform/mcu/haas1000/release/write_flash_gui/ota_bin/ota_bin/ota_rtos_ota.bin上传到云端:

点击确定后，选择验证固件即可开始固件升级；升级结果可以点击“查看”获取详细结果；物联网平台的OTA操作可参考文档阿里云物联网平台固件升级文档

注：在做OTA之前确保设备端已连接云端
