钻取和联动效果展示

更新时间:

本文通过设置图表钻取和联动的两个路径,为您展示同一图表中联动和钻取的效果示意图。

前提条件

设置路径一:从钻取的入口设置

本例以公司各地区销售数据报表为例,设置柱图的钻取和联动功能并展示效果。

  1. 在柱图各地区销售金额对应的字段页签,在目标维度区域右侧单击1图标。

    钻取1
  2. 在柱图各地区销售金额对应的分析页签,单击联动后面的笔形图标。

    联动1

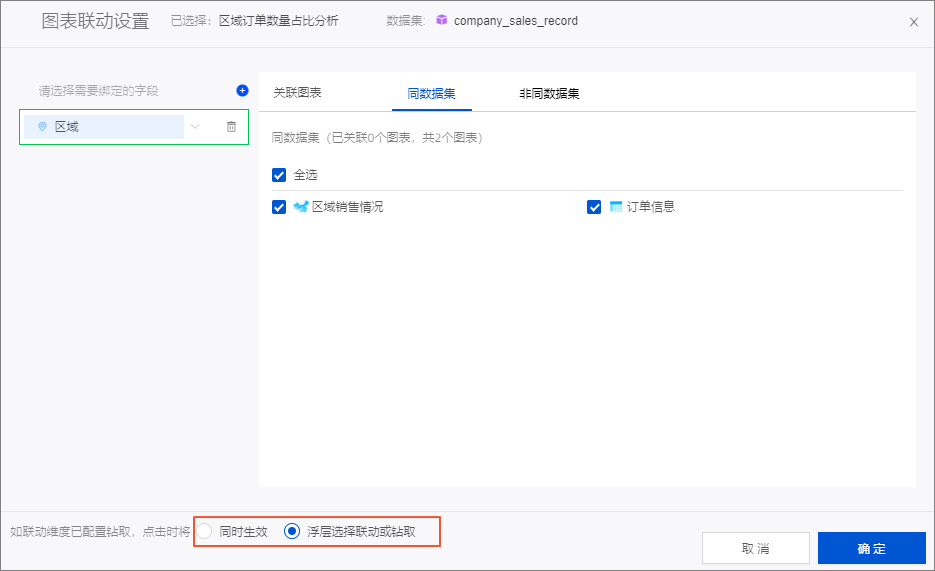

  3. 图表联动设置页面,选择被关联的维度字段区域,并关联图表后单击确定

    联动2
    • 当前图表与同数据集和非同数据集的图表均支持关联。

    • 设置单击关联图表时,联动与钻取功能是同时生效浮层选择联动或钻取

    说明

    移动端设置联动时,可选择查看数据直接联动两种方式。

    • 选择查看数据时,默认点击只进行不同维值的数据展示,若需要进行联动操作,还需要点击底部弹窗中的联动进行选择。如下图:联动示例1

    • 选择直接联动时,若只配置了联动这一个交互式分析能力,那么查看数据和联动操作同步发生,点击即联动。如下图:联动示例2

  4. 在柱图各地区销售金额中,单击华东,弹窗选择联动

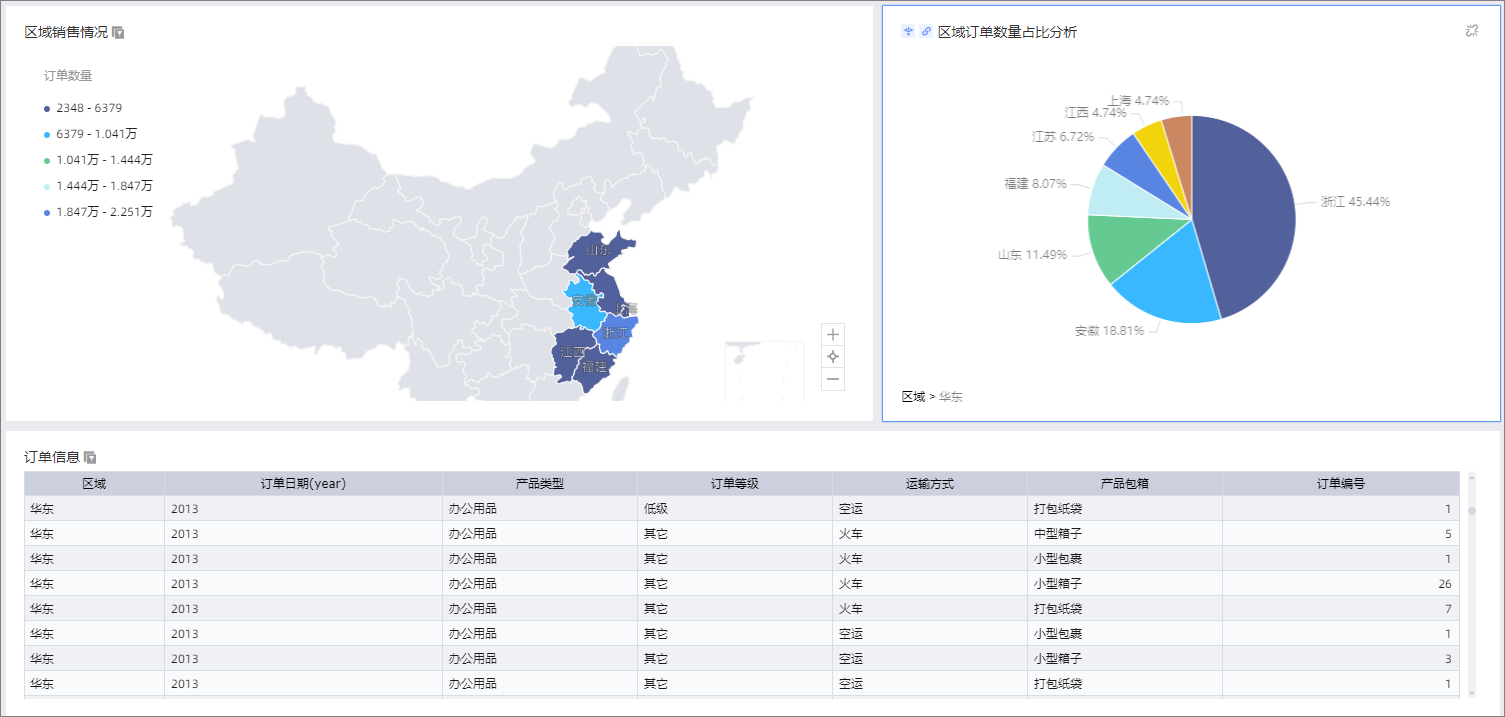

    此时,交叉表各地区订单将显示华东区域的订单情况。

    PC端联动

设置路径二:从联动的入口设置

本例以公司各地区销售数据报表为例,设置柱图的钻取和联动功能并展示效果。

  1. 在柱图对应的分析页签,单击联动后面的笔形图标。

    联动1
  2. 图表联动设置页面,选择被关联的维度字段区域,并关联图表后单击确定

    当前图表与同数据集和非同数据集的图表均支持关联。联动1

  3. 在柱图各地区销售金额对应的分析页签,在目标维度区域右侧单击13图标。

    钻取2

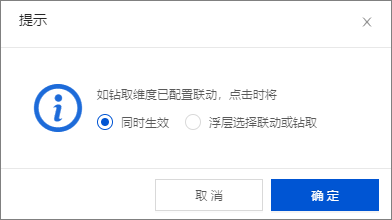

  4. 在弹出的提示框中,选择图表功能呈现方式并单击确定

    设置单击关联图表时,联动与钻取功能是同时生效浮层选择联动或钻取15

  5. 在柱图各地区销售金额中,单击华东。弹窗选择下钻

    此时,柱图区域将显示华东区域下的各省份销售情况。

    下钻示例
