本文为您介绍如何使用高可用虚拟IP（High-Availability Virtual IP Address，简称HaVip）和keepalived搭建主备双机，实现业务高可用。

前提条件

  • 目前，高可用虚拟IP功能正在公测，如需使用，请您登录阿里云配额中心控制台进行自助申请。
  • 您已经申请了弹性公网IP（Elastic IP Address，简称EIP）。具体操作，请参见申请EIP。
  • 您已经创建了两台云服务器ECS（Elastic Compute Service）实例，并在ECS实例部署了Nginx服务。具体操作，请参见使用向导创建实例。

背景信息

本文以下图场景为例。某公司在阿里云创建了两台ECS实例，两台ECS实例均部署了Nginx服务。因公司业务发展，要求业务具有高可用性。

您可以使用HaVip和keepalived搭建主备双机，搭建成功后，默认主实例ECS1承接客户端访问流量。当主实例ECS1发生故障时，备用实例ECS2会自动调用自身的接管程序，接管主实例ECS1的虚拟IP资源及服务，实现业务高可用。

高可用场景图

配置步骤

配置步骤

步骤一：创建HaVip

HaVip是一种可以独立创建和释放的私网IP资源。ECS实例绑定HaVip后，ECS实例可以通过使用ARP协议进行该IP的宣告。

  1. 登录专有网络管理控制台。
  2. 在左侧导航栏，单击高可用虚拟IP。
  3. 在顶部菜单栏处，选择要创建HaVip的地域。
  4. 在高可用虚拟IP页面，单击创建高可用虚拟IP。
  5. 在创建高可用虚拟IP对话框，根据以下信息配置HaVip，然后单击确定。
    • 地域：显示要创建HaVip的地域。
    • 专有网络：选择HaVip所属的专有网络。
    • 交换机：选择HaVip所属的交换机。
    • 交换机网段：显示交换机的网段。
    • 是否自动分配私网IP地址：选择是否自动分配私网IP地址。
      • 是：由系统在所选交换机的网段中分配一个未被占用的私网IP地址。
      • 否：手动输入一个私网IP地址，该IP地址必须为所选交换机的网段中未被占用的私网IP地址。
创建成功后，您可以在高可用虚拟IP页面查看创建的HaVip。创建HaVip

步骤二：在主备ECS实例上安装keepalived

keepalived的作用是检测ECS实例的状态，如果主ECS实例发生故障，备用ECS实例会自动调用自身的接管程序，接管主ECS实例的虚拟IP资源及服务，实现业务高可用。

本示例以操作系统为CentOS的ECS实例为例，介绍如何安装keepalived。

  1. 登录ECS1实例。具体操作，请参见ECS连接方式概述。
  2. 执行以下命令，安装keepalived。
    yum install keepalived
  3. 编辑keepalived配置文件。
    1. 执行以下命令，编辑keepalived.conf文件。
      vim /etc/keepalived/keepalived.conf
    2. 执行以下命令，进入输入模式。
      i
    3. 根据以下信息修改keepalived配置文件。
      ! Configuration File for keepalived
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}
#vrrp_script checkhaproxy
#{
#    script "/etc/keepalived/do_sth.sh"
#    interval 5
#}
vrrp_instance VI_1 {
state MASTER           #设置ECS1实例为主实例
    interface eth0          #设置网卡名，本示例配置为eth0
    virtual_router_id 51
    nopreempt
#    preempt_delay 10
    priority 100             #设置优先级，数字越大，优先级越高，本示例配置主用实例优先级为100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 192.168.0.209   #设置ECS实例的私网IP地址，本示例配置为192.168.0.209
    unicast_peer {
        192.168.0.210           #对端ECS实例的私网IP地址，本示例配置为192.168.0.210
    }
    virtual_ipaddress {
        192.168.0.88          #设置HaVip的IP地址，本示例配置为192.168.0.88
    }
    notify_master "/etc/keepalived/notify_action.sh MASTER"
    notify_backup "/etc/keepalived/notify_action.sh BACKUP"
    notify_fault "/etc/keepalived/notify_action.sh FAULT"
    notify_stop "/etc/keepalived/notify_action.sh STOP"
    garp_master_delay 1
    garp_master_refresh 5

        track_interface {
                eth0                #设置ECS实例网卡名，本示例配置为eth0
        }
#    track_script {
#        checkhaproxy
#    }
}
    4. 按下Esc键，输入:wq并回车以保存并关闭文件。
  4. 执行以下命令，启动ECS1实例的keepalived。
    systemctl start keepalived
  5. 登录ECS2实例。
  6. 执行以下命令，安装keepalived。
    yum install keepalived
  7. 编辑keepalived配置文件。
    1. 执行以下命令，编辑keepalived.conf文件。
      vim /etc/keepalived/keepalived.conf
    2. 执行以下命令，进入输入模式。
      i
    3. 根据以下信息修改keepalived配置文件。
      ! Configuration File for keepalived
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}
#vrrp_script checkhaproxy
#{
#    script "/etc/keepalived/do_sth.sh"
#    interval 5
#}
vrrp_instance VI_1 {
state BACKUP           #设置ECS2实例为备用实例
    interface eth0          #设置网卡名，本示例配置为eth0
    virtual_router_id 51
    nopreempt
#    preempt_delay 10
    priority 10             #设置优先级，数字越大，优先级越高，本示例配置备用实例优先级为10
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 192.168.0.210   #设置ECS实例的私网IP地址，本示例配置为192.168.0.210
    unicast_peer {
        192.168.0.209           #对端ECS实例的私网IP地址，本示例配置为192.168.0.209
    }
    virtual_ipaddress {
        192.168.0.88          #设置HaVip的IP地址，本示例配置为192.168.0.88
    }
    notify_master "/etc/keepalived/notify_action.sh MASTER"
    notify_backup "/etc/keepalived/notify_action.sh BACKUP"
    notify_fault "/etc/keepalived/notify_action.sh FAULT"
    notify_stop "/etc/keepalived/notify_action.sh STOP"
    garp_master_delay 1
    garp_master_refresh 5

        track_interface {
                eth0                #设置ECS实例网卡名，本示例配置为eth0
        }
#    track_script {
#        checkhaproxy
#    }
}
    4. 按下Esc键，输入:wq并回车以保存并关闭文件。
  8. 执行以下命令，启动ECS2实例的keepalived。
    systemctl start keepalived

步骤三：将HaVip与主备ECS实例绑定

您可以将HaVip绑定到ECS实例上，绑定后，ECS实例可以使用ARP协议进行该IP的宣告。
说明 HaVip仅支持绑定到同一个交换机下的ECS实例，每个HaVip最多可以绑定两台ECS实例。

完成以下操作，将HaVip分别与主备ECS实例绑定。

  1. 登录专有网络管理控制台。
  2. 在左侧导航栏，单击高可用虚拟IP。
  3. 在顶部菜单栏处，选择HaVip的地域。
  4. 找到步骤一：创建HaVip创建的HaVip实例，单击HaVip实例的ID。
  5. 在绑定资源区域ECS实例处，单击立即绑定。
    绑定ECS
  6. 在弹出的对话框中，选择ECS1实例，然后单击确定。
  7. 重复上述步骤，将HaVip与ECS2实例绑定。

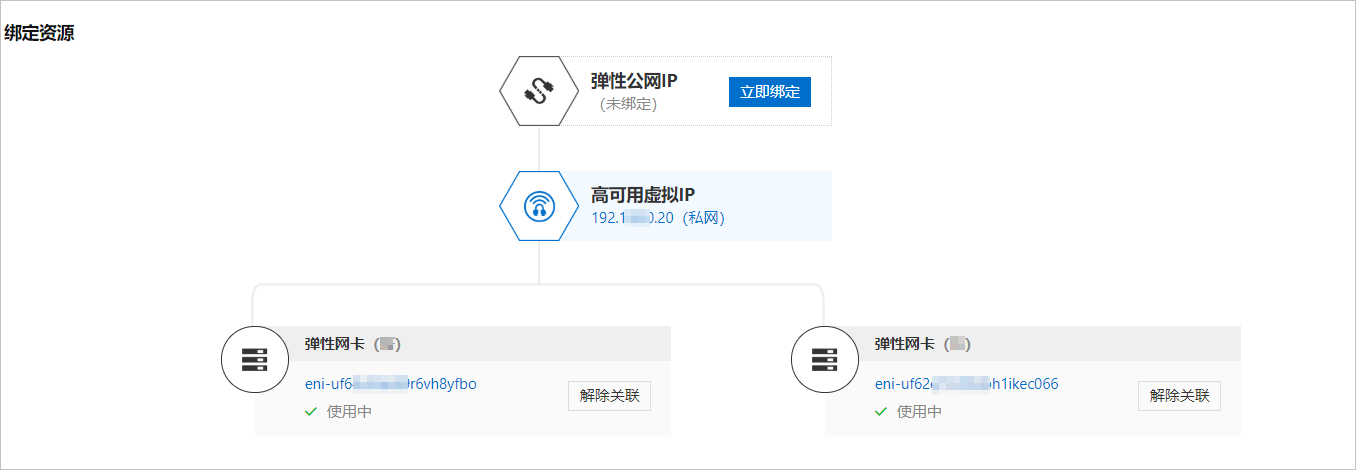

绑定成功后，在绑定资源区域，查看HaVip绑定的ECS实例。高可用1

步骤四：将HaVip与EIP绑定

您可以将HaVip与EIP绑定，绑定后该HaVip可以通过EIP提供公网服务。

  1. 登录专有网络管理控制台。
  2. 在左侧导航栏，单击高可用虚拟IP。
  3. 在顶部菜单栏处，选择HaVip的地域。
  4. 找到步骤一：创建HaVip创建的HaVip实例，单击HaVip实例的ID。
  5. 在绑定资源区域，单击弹性公网IP右侧的立即绑定。
    绑定EIP
  6. 在弹出的对话框中，选择需要绑定的EIP，然后单击确定。
绑定成功后，您可以查看绑定的EIP。绑定EIP

步骤五：访问测试

完成以下操作，测试业务的高可用。

  1. 打开本地PC的浏览器。
  2. 输入EIP的IP地址，访问部署在ECS实例上的Nginx服务。
    测试结果如下：
    • 当主实例ECS1工作正常时，主实例ECS1承接客户端访问流量。测试结果1
    • 当主实例ECS1出现故障时，备用实例ECS2会自动调用自身的接管程序，接管主实例ECS1的虚拟IP资源及服务，实现业务高可用。测试结果2
