接入MSHA前,您需要在控制台配置各云资源的信息,以供接入层、服务层和数据层使用。本文介绍新建异地命名空间的操作步骤。

步骤一:添加命名空间

多活命名空间MSHA Namespace是一个逻辑租户的概念,可以对MSHA管控配置和数据实施逻辑隔离。

  1. 登录AHAS控制台
  2. 在控制台左侧导航栏中选择多活容灾
  3. 在左侧导航栏选择基础配置 > 命名空间,单击左上角的新增命名空间,在新建命名空间页面完成以下配置。
    1. 填写命名空间名称,例如交易单元化的正式环境,导购单元化的测试环境。
    2. 业务类型下拉列表中选择命名空间的业务类型。

      若需要创建业务类型,单击新增业务类型,配置业务类型名称和标识。然后单击添加单元,配置单元相关参数。

      参数 描述
      选择地域 选择单元所在地域。
      单元标识 单元的标识。
      单元名称 单元的名称。
      单元角色 选择配置的单元为中心单元。另一个则默认为普通单元。
      包含可用区 单元对应的可用区。
      单元格 (可选)单击添加单元格,可添加单元格相关信息。
    3. 选择容灾架构类型异地双活
    4. 选择需要启用的多活组件(可多选)。
    5. 可选:如果启用了接入层,则需配置接入层路由标提取方式。可选择从HTTP HeaderHTTP Cookie中提取,需配置提取的Key关键字,例如routerId。
      说明
      • 如果路由参数在Header,Key的命名规范是数字、字母、中划线(-),以字母开头。
      • 如果路由参数在Cookie,Key的命名规范是数字、字母、下划线(_),以字母开头。
      • 如果路由参数在Param,Key的命名规范是数字、字母、下划线(_),以字母开头。

      如果您希望对无标流量进行管控,则可以加上默认标,搭配精准路由规则,可以控制无标流量的归属单元。


      该功能需要开启MSFE的URI默认标选项。具体操作,请参见配置MSFE

      MSFE URI.png
  4. 单击添加ACM,为集群配置ACM空间名称和空间ID,用于MSHA规则推送。
  5. 接入层集群列表中选择集群,为各个单元配置集群。

    若需要创建集群,单击新增集群。具体操作,请参见管理MSFE接入层集群

  6. 单击下一步

步骤二:添加路由规则

路由标解析规则用于定义如何解析路由标的逻辑。

  1. 单击+路由标解析规则,即切流时依赖的路由标解析规则。
  2. 添加路由标解析规则面板和添加路由规则页面设置路由规则。
    • 配置范围规则
      1. 添加路由标解析规则面板,选择路由规则范围
      2. 设置截取字符数
      3. 设置取模值
      4. 测试路由标解析文本框中输入测试内容,并单击测试,查看测试结果是否符合预期。

        单击测试验证解析规则能否解析路由参数,显示结果即为提取成功,否则提示错误信息。

      5. 单击确定
      6. 添加路由规则页面,设置中心单元的流量百分或滑动中心单元或普通单元区段选择器的指针来改变流量分配比。
        说明 中心单元的流量区间与普通单元的流量区间需连续且不重复。例如中心单元流量区间为[0,3609],则普通单元为[3609,9999]。
    • 配置精准规则
      1. 添加路由标解析规则面板,选择路由规则精准
      2. 设置路由标解析规则

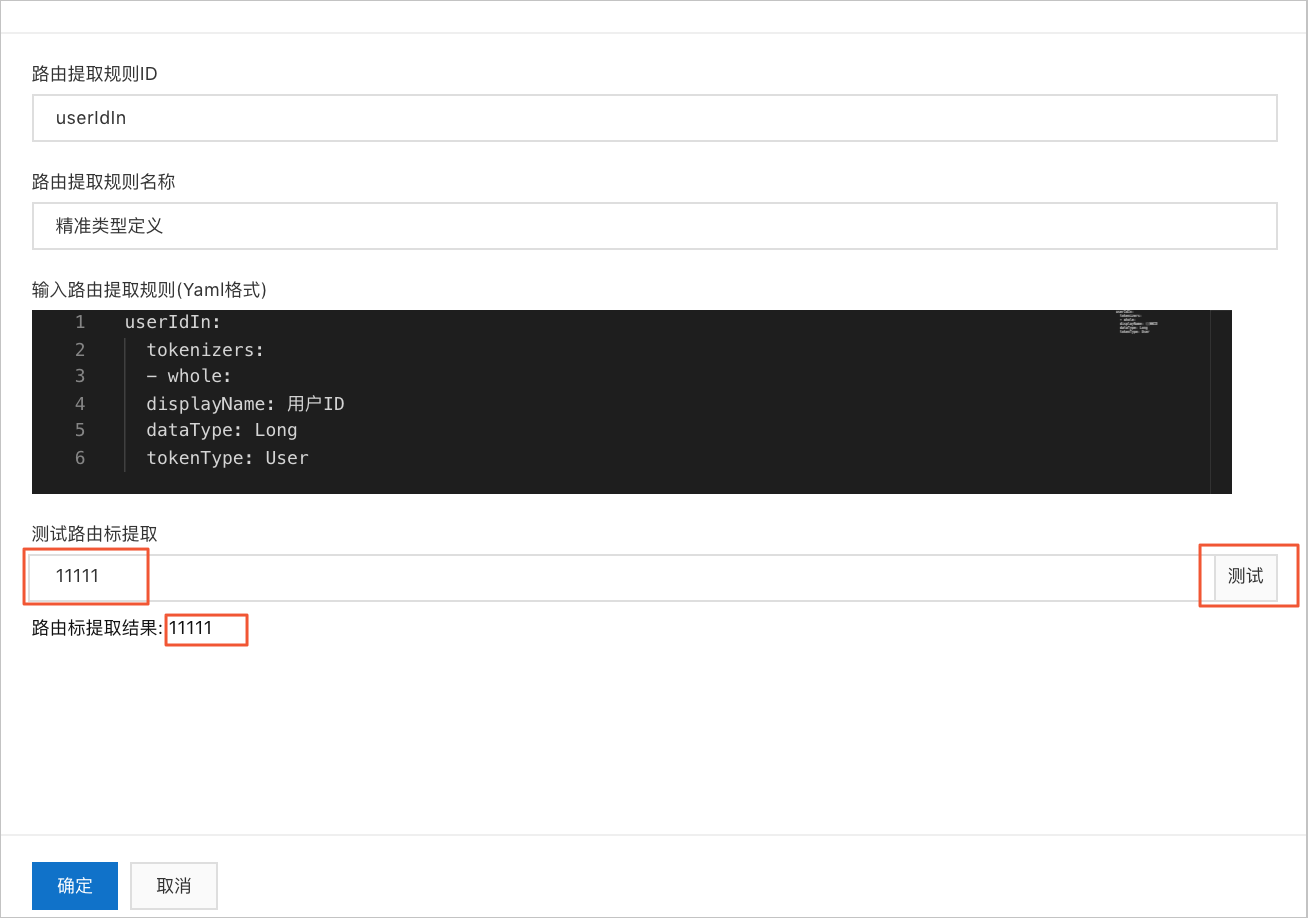

      3. 测试路由标解析文本框中输入测试内容,并单击测试,查看测试结果是否符合预期。

        单击测试验证解析规则能否解析路由参数,显示结果即为提取成功,否则提示错误信息。

      4. 单击确定
      5. 添加路由规则页面,配置中心单元精准名单。
        1. 单击中心单元右侧的创建精准名单
        2. 在中心单元面板中依次输入需要切流的名单并单击+ 添加
        3. 在中心单元面板中单击确定
      6. 添加路由规则页面,配置普通单元精准名单。
        1. 单击普通单元右侧的创建精准名单
        2. 在普通单元面板中依次输入需要切流的名单并单击+ 添加
        3. 在普通单元面板中单击确定
    • 配置自定义规则
      1. 添加路由标解析规则面板,选择路由规则自定义
      2. 在路由标解析规则区域输入解析规则,然后单击解析
      3. 测试路由标解析文本框中输入测试内容,并单击测试,查看测试结果是否符合预期。

        单击测试验证解析规则能否解析路由参数,显示结果即为提取成功,否则提示错误信息。

      4. 单击确定
      5. 添加路由规则页面,根据自定义规则进行配置。
  3. 添加路由规则页面,单击确定

执行结果

创建完成后,在左侧导航栏选择基础配置 > 命名空间,查看对应命名空间下的路由规则展示跟配置一致,则证明配置成功。
