成功创建云拨测网页性能任务后,您可以在ARMS控制台查看网页性能任务概览和多维报告。

前提条件

创建浏览任务

功能入口

  1. 登录ARMS控制台
  2. 在左侧导航栏中单击云拨测
  3. 定时拨测页面单击任务类型网页性能的目标任务的名称,进入任务概览页面。
  4. 在左侧菜单栏单击多维报告,可以查看网页性能任务的多维报告。
  5. 任务概览多维报告的任务名称下面可以设置需要查看的时间段。

任务概览

Task overview
  • 基础数据各项指标说明如下。
    指标名称定义或算法单位警显指标
    较好一般较差
    100K耗时平均加载100 KB内容所需耗时。

    100 KB耗时=整体性能/总下载字节数*100

    秒(s)≤0.5(0.5,1] >1
    首屏用时从输入URL开始到页面已渲染区域高度大于等于指定高度的时间差。

    默认高度是600像素,可以自定义首屏高度。

    秒(s)≤3.5(3.5,7]>7
    可用性执行监测任务的客户端对目标访问的成功率。

    可用性=有效监测次数/总监测次数*100%

    说明 有效监测次数为绿色没有错误码的散点数,总监测次数为所有散点数。
    >96%(92%,96%]≤92%
    下载量平均下载量。

    下载量=有效散点的下载字节总量/有效的散点个数

    KB≤900(900,2000]>2000
    总劫持次数发生劫持的总次数。
  • 性能趋势:整体性能指标随着时间变化的趋势图,主要反映了在某一时间段内,任务从页面开始浏览到成功接受最后一包数据的时间变化情况。将鼠标悬浮于时序曲线上可以查看具体的性能数值。
  • 可用性:显示执行任务的客户端对目标访问的成功率,将鼠标悬浮于时序曲线上可以查看具体的成功率数值。
  • 运营商最慢Top5:显示执行任务的运营商中最慢的五个运营商。统计数据为所选时间段内,各运营商所有散点整体性能指标平均值。将鼠标悬浮于柱状图上可以查看具体的性能数值。
  • 错误类型Top5:显示执行任务的过程中,出现次数最多的五种错误类型。统计数据为当前所选时间段内,散点错误码数量排名Top5。将鼠标悬浮于柱状图上可以查看具体的错误码和其对应的错误次数。
  • 域名用时占比:按照域名进行分类,可以查看各个域名用时所占比例。将鼠标悬浮于图表上可以查看各域名的具体性能和占比数值。
  • 用时占比:查看投影DNS用时投影TCP用时投影响应用时投影下载用时这几项指标的用时占比。将鼠标悬浮于图表上可以查看具体的指标和占比数值。

    用时占比计算方法:计算各指标的平均值,然后计算每个指标均值在4个指标均值总和中的时长占比。

    用时占比指标定义或算法单位警显指标
    较好一般较差
    投影DNS用时所有元素DNS用时之和(重合时间算一次,元素之间的间隔时间不算在内)秒(s)≤0.8(0.8,1.8]>1.8
    投影TCP用时所有元素TCP用时之和(重合时间算一次,元素之间的间隔时间不算在内)秒(s)≤1.5(1.5,2.5]>2.5
    投影响应用时所有元素响应用时之和(重合时间算一次,元素之间的间隔时间不算在内)秒(s)≤3.5(3.5,8]>8
    投影下载用时所有元素下载用时之和(重合时间算一次,元素之间的间隔时间不算在内)秒(s)≤6(6,12]>12
  • 全部拨测点详细数据各指标说明如下。

    单击各城市运营商所在行或右侧操作列的查看详情,可查看各城市运营商的网页性能拨测详情,请参见网页性能拨测详情

指标名称指标说明单位警显指标
较好一般较差
整体性能从页面开始浏览到最后一包数据接收完成之间的时间间隔。秒(s)≤10(10,20]>20
总下载字节数整个浏览过程中IE内核的总下载量。KB
文档完成用时从页面开始浏览到基础文档解析完成之间的时间间隔。秒(s)≤10(10,20]>20
平均DNS用时所有元素平均DNS花费时间(Cache元素除外)。秒(s)≤0.15(0.15,0.3]>0.3
平均TCP用时所有元素平均TCP花费时间(Cache元素除外)。秒(s)≤0.2(0.2,0.5]>0.5
平均响应用时所有元素平均响应花费时间(Cache元素除外)。秒(s)≤0.3(0.3,0.8]>0.8
平均下载用时所有元素平均下载花费时间(Cache元素除外)。秒(s)≤1(1,2.5]>2.5
平均元素个数所有监测数据中平均加载完成的元素个数。

平均元素个数=全部元素个数/有效散点数

≤80(80,150]>150
总错误元素个数发送错误的元素总个数。
总劫持次数整个监测过程中,某个监测点发生劫持的总次数。

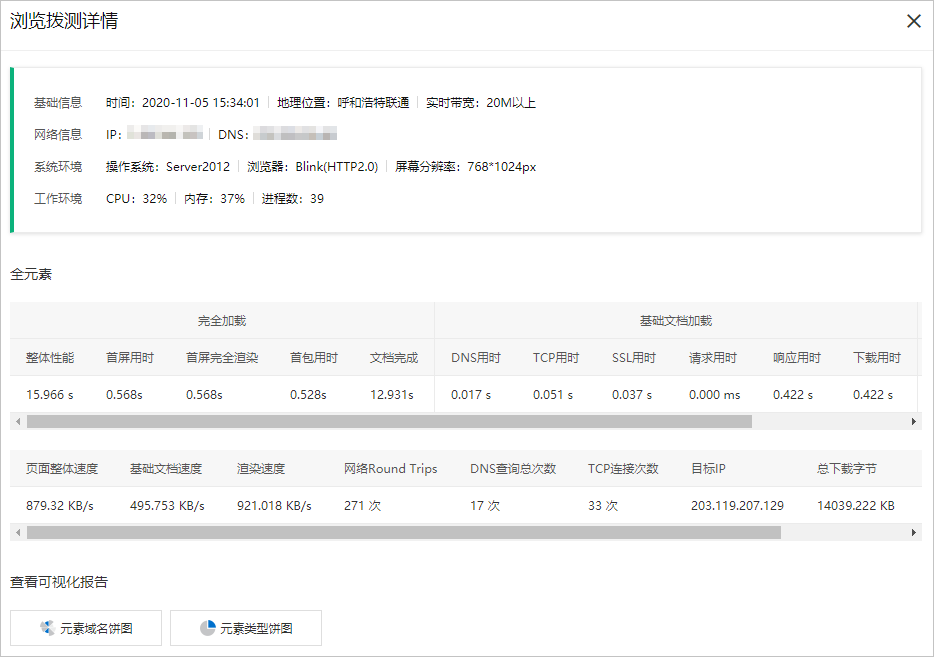

网页性能拨测详情

拨测结果详情面板可以查看目标城市运营商的以下信息。

Browse dial test details
  • 图示中①区域显示目标城市运营商的基础信息、网络信息、系统环境、工作环境和错误信息。
  • 全元素区域(图示中②)显示目标城市运营商的网页性能任务指标详情。
    指标分类指标名称指标说明单位警显指标
    较好一般较差
    完全加载整体性能从页面开始浏览到最后一包数据接收完成之间的时间间隔。秒(s)≤10(10,20]>20
    首屏用时从输入URL开始到页面已渲染区域高度大于等于指定高度的时间差。首屏默认高度是600像素,也可以自定义首屏高度。秒(s)≤3.5(3.5,7]>7
    首屏完全渲染页面指定范围内所有元素首次被渲染完毕的时间。页面指定范围默认为600像素,也可以根据设置的首屏URL标识决定。秒(s)≤6(6,12]>12
    首包用时从页面开始浏览到收到服务器第一包数据之间的时间间隔。

    首包用时=阻塞用时+DNS用时+TCP用时+(SSL用时)+请求用时+响应用时+(3XX跳转用时)

    秒(s)
    文档完成从页面开始浏览到基础文档解析完成之间的时间间隔。秒(s)≤10(10,20]>20
    基础文档加载DNS用时下载基础文档元素的DNS用时之和。秒(s)≤0.1(0.1,0.2]>0.2
    TCP用时下载基础文档元素的TCP查询用时之和。秒(s)≤0.12(0.12,0.25]>0.25
    SSL用时下载基础文档元素的SSL握手用时之和。秒(s)≤0.5(0.5,1]>1
    请求用时下载基础文档元素的请求用时之和。秒(s)
    响应用时下载基础文档元素的响应用时之和。秒(s)≤0.3(0.3,0.8]>0.8
    下载用时基础文档所有元素的下载用时之和。秒(s)≤1(1,2.5]>2.5
    其他用时重定向用时浏览过程中下载基础文档元素之前发生重定向所消耗的时间。秒(s)
    资源下载用时页面除基本文档之外,其它元素加载完成所用的耗时。

    资源下载用时=整体性能-基础文档下载整体耗时

    秒(s)
    页面整体速度页面的平均加载速度。

    整体速度=总下载字节数/整体性能

    KB/s>150(80,150]≤80
    基础文档速度基础文档速度=基础文档下载字节数/基础文档下载用时KB/s>220(100,220]≤100
    渲染速度页面基础文档下载完毕之后,加载和渲染页面其它元素的速度。

    渲染量=总下载字节数-基础文档下载字节数

    渲染用时=整体性能-基础文档下载用时

    渲染速度=渲染量/渲染用时

    KB/s>180(100,180]≤100
    网络Round Trips 整个测试过程和远程服务器的交互次数。≤80(80,150]>150
    DNS查询总次数整个浏览过程中一共发生的DNS查询次数。≤30(30,50]>50
    TCP连接次数整个浏览过程中一共发生的TCP建立连接次数。≤50(50,90]>90
    目标IP本次测试基础文档元素所在的主机IP。
    总下载字节整个浏览过程中IE内核的总下载量。KB
    基础文档下载字节数页面的基础文档的大小。KB
  • 可视化报告区域(图示中③)可以查看页面元素瀑布图元素域名饼图元素类型饼图

页面元素瀑布图

页面元素瀑布图页面可以查看城市运营商的基础信息、网络信息、系统环境、工作环境、元素加载的过程中各个阶段的用时情况,以及域名列表。

元素瀑布图
  • 瀑布图:左侧为元素对应的URL,右侧上方为时间坐标。
  • 域名列表:显示元素的详细信息,指标说明如下。
指标名称指标说明
请求元素请求元素的URL地址。
状态码显示请求元素的浏览状态。
总下载时间(s)从基础文档中解析出元素地址到发送请求的时间。
阻塞时间(s)在整个监测过程中,元素的平均阻塞用时。从浏览器处理请求元素到出现元素HTTP下载环节开始时刻的时间差。例如:
  • 常规元素请求情况:即从浏览器开始处理该元素到DNS解析开始时刻之间的时间差。
  • 多元素同域名情况:在接收到该域名解析结果后(IP)的元素请求过程中,该元素请求没有解析时间,从TCP建连开始,即从浏览器处理该元素到TCP建连开始时刻的时间差。
  • 长连接情况:多个元素共用一个连接通道,没有解析和建连过程,该元素阻塞用时为从浏览器处理该元素到开始发送请求时刻的时间差。元素阻塞时间由多内容构成,如并发等待时间、代理解析时间、缓冲区初始化时间等。

元素阻塞时间由多内容构成,如并发等待时间、代理解析时间、 缓冲区初始化时间等。阻塞用时主要由服务端线程数和客户端并发数决定。

DNS用时(s)DNS解析域名的时间。
TCP用时(s)TCP建立连接过程的时间。
SSL用时(s)SSL握手过程的时间。
请求用时(ms)客户端发送请求所用时间。
响应用时(s)在整个监测过程中,元素的平均响应用时。
下载用时(s)在整个监测过程中,元素的平均下载用时。
元素大小(KB)该元素的大小。
目标IP目标的IP地址。

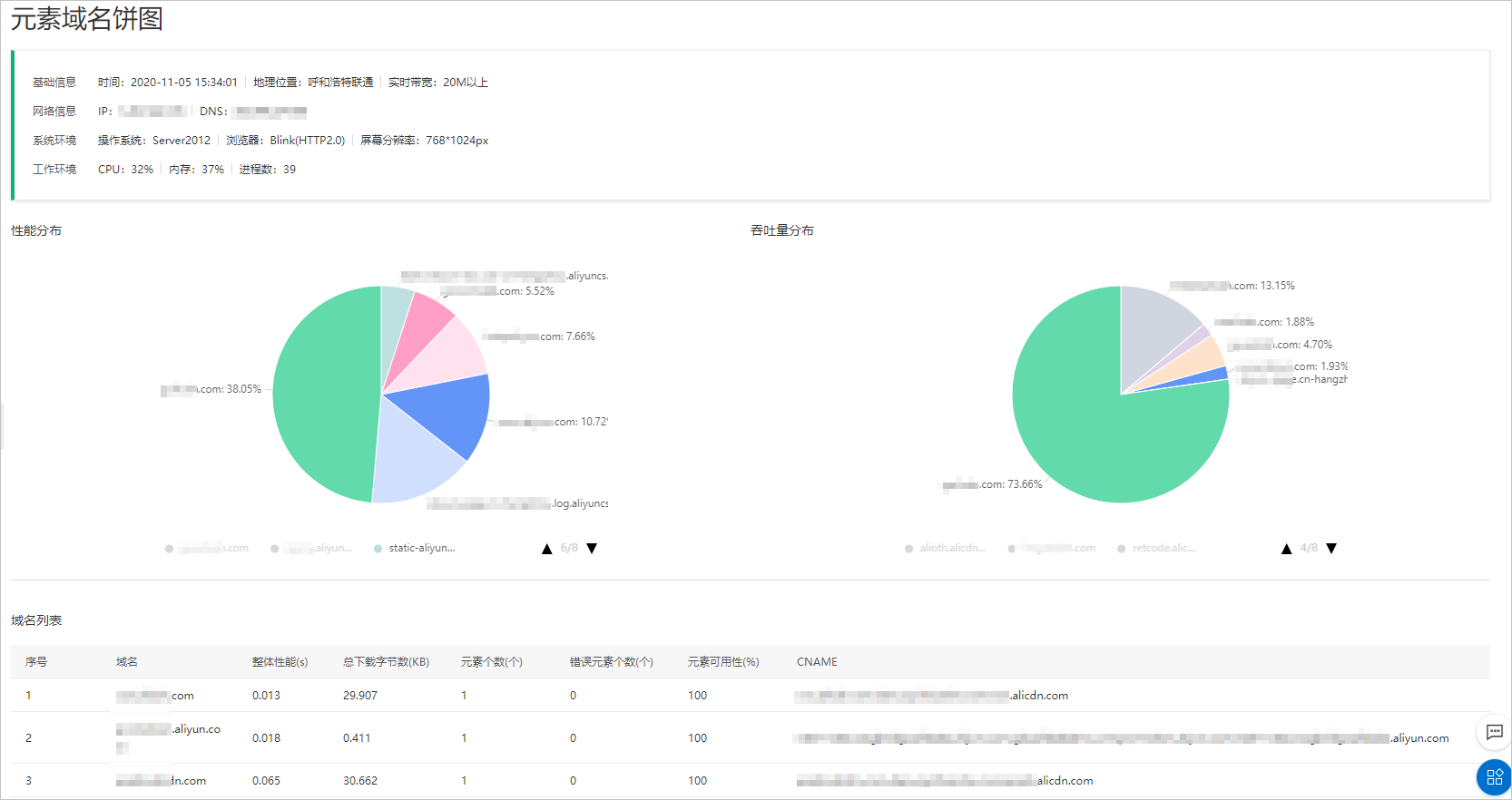

元素域名饼图

元素域名饼图页面可以查看城市运营商的基础信息、网络信息、系统环境、工作环境、性能分布、吞吐量分布和域名列表。

Element Domain Pie Chart
  • 性能分布:显示各域名的整体性能所用时间占比,每个分区旁有对应的域名和占比数值标注,也可以将鼠标悬浮于饼图上查看域名和占比数值。在饼图下方显示不同颜色对应的域名,单击各域名(颜色置灰)即可以在饼图中隐藏对应的域名。
  • 吞吐量分布:显示各个域名的吞吐量在总吞吐量中的占比。每个分区旁有对应的域名和占比数值标注,也可以将鼠标悬浮于饼图上查看域名和占比数值。在饼图下方显示不同颜色对应的域名,单击各域名(颜色置灰)即可以在饼图中隐藏对应的域名。
  • 域名列表:显示域名的详细信息,指标说明如下。
    指标名称指标说明
    域名域名名称。
    整体性能(s)从页面开始浏览到最后一包数据接收完成之间的时间间隔的平均值。
    总下载字节数(KB)浏览页面过程中下载的总字节数。
    元素个数(个)某域名下的元素个数。
    错误元素个数(个)某域名下的错误元素总个数。
    元素可用性(%)元素可用性=加载成功的元素/总的元素个数
    CNAME这种记录允许将多个域名映射到同一个地址,冒号后为任务URL,冒号前为CNAME。

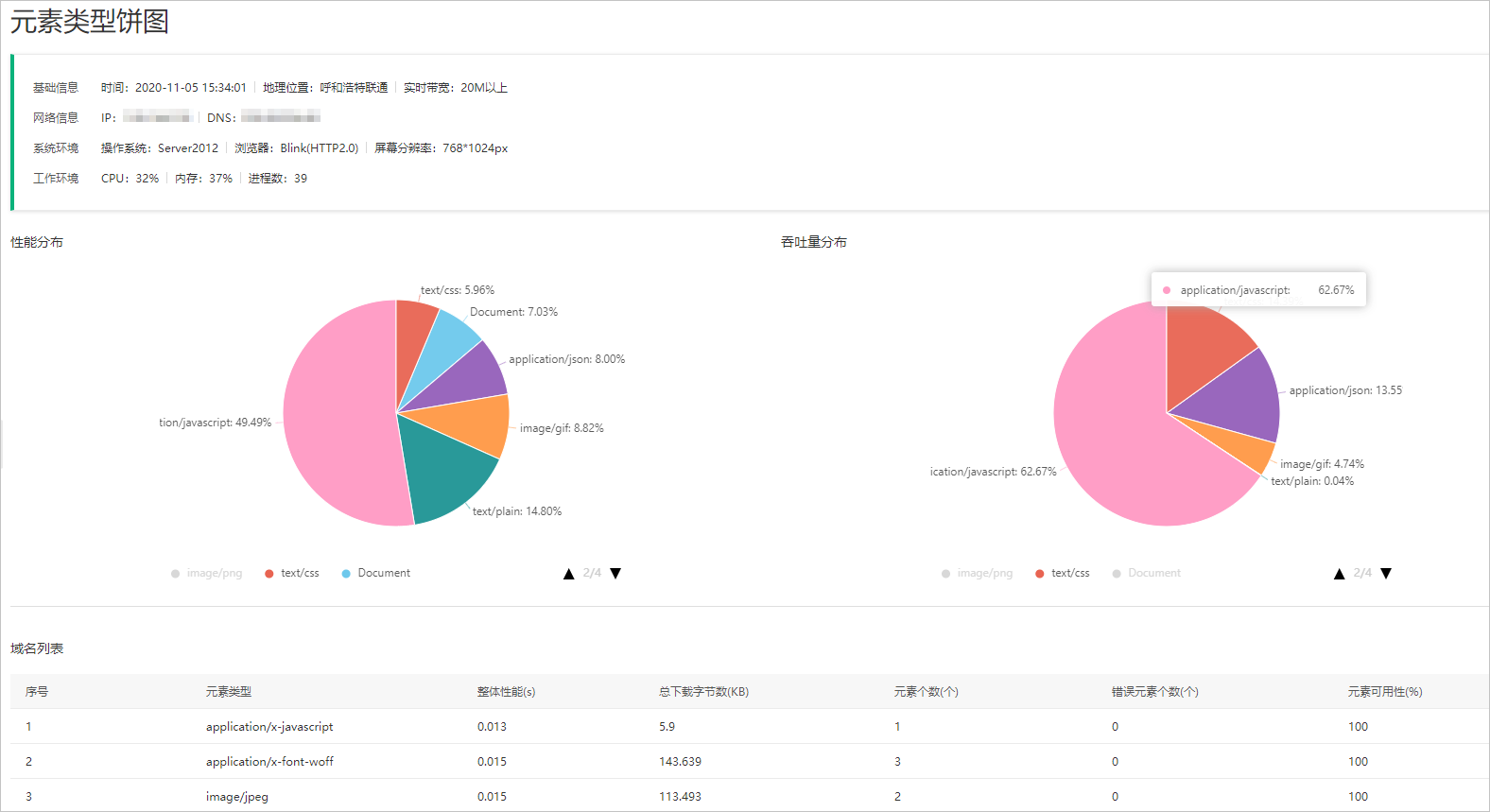

元素类型饼图

元素类型饼图页面可以查看城市运营商的基础信息、网络信息、系统环境、工作环境、性能分布、吞吐量分布和类型列表。

Element type pie chart
  • 性能分布:显示不同元素类型的整体性能所用时间占比,每个分区旁有对应的元素类型名称和占比数值标注,也可以将鼠标悬浮于饼图上查看元素类型名称和占比数值。在饼图下方显示不同颜色对应的元素类型,单击各元素(颜色置灰)即可以在饼图中隐藏对应的元素类型。
  • 吞吐量分布:显示不同元素类型的吞吐量在总吞吐量中的占比。每个分区旁有对应的元素类型名称和占比数值标注,也可以将鼠标悬浮于饼图上查看元素类型名称和占比数值。在饼图下方显示不同颜色对应的元素类型,单击各元素(颜色置灰)即可以在饼图中隐藏对应的元素类型。
  • 类型列表:显示类型的详细信息,指标说明如下。
    指标名称指标说明
    元素类型显示元素类型。
    整体性能(s)从页面开始浏览到最后一包数据接收完成之间的时间间隔的平均值。
    总下载字节数(KB)浏览页面过程中下载的总字节数。
    元素个数(个)某类型下的元素个数。
    错误元素个数(个)某类型下的错误元素总个数。
    元素可用性(%)元素可用性=加载成功的元素/总的元素个数

多维报告

在任务名称下方设置需要查看的时间段和性能指标等筛选条件。各性能指标的说明,请参见多维报告指标说明

  • 地图
    地图区域支持查看各监测点在中国和世界上的分布情况。地图上的颜色表示当前性能指标在各监测点的状态。将鼠标悬浮于地图上,可以查看具体的性能指标数据。中国地图
  • 解析图
    解析图以柱状图显示各运营商的性能指标数据。将鼠标悬浮于解析图上,可以查看对应监测点的运营商、目标主机、当前性能指标和到达率。解析图
  • 趋势图
    趋势图显示在一段时间内,筛选区选中指标的数值随时间的变化情况。将鼠标悬浮于趋势图上,可以查看具体的性能指标数据。趋势图
  • 地域图
    地域图按照各个城市运营商,显示筛选的指标数据排行。将鼠标悬浮于地域图上,可以查看具体的性能指标数据。地域图
  • 散点图
    散点图以时间为横轴,性能指标为纵轴,显示的为各个样本。将鼠标悬浮于散点图上,可以显示具体的性能指标数据。在散点图区域右侧可以查看当前网页性能任务的统计数据。散点图
在图表下方可以查看各监测点的统计数据和详细数据。单击统计数据详细数据区域右上角的设置图标图标,可以选择显示的性能指标,最多支持显示15个。更多指标含义,请参见多维报告指标说明
说明 散点图的统计数据显示在散点图区域右侧。
浏览任务多维报告自定义指标
表 1. 多维报告指标说明
指标名称指标说明单位警显指标
较好一般较差
页面性能
整体性能从页面开始浏览到最后一包数据接收完成之间的时间间隔。秒(s)≤10(10,20]>20
总下载字节数整个浏览过程中IE内核的总下载量。KB
文档完成用时从页面开始浏览到基础文档解析完成之间的时间间隔。秒(s)≤10(10,20]>20
平均DNS用时所有元素平均DNS花费时间(Cache元素除外)。秒(s)≤0.15(0.15,0.3]>0.3
平均TCP用时所有元素平均TCP花费时间(Cache元素除外)。秒(s)≤0.2(0.2,0.5]>0.5
平均响应用时所有元素平均响应花费时间(Cache元素除外)。秒(s)≤0.3(0.3,0.8]>0.8
平均下载用时所有元素平均下载花费时间(Cache元素除外)。秒(s)≤1(1,2.5]>2.5
平均元素个数所有监测数据中平均加载完成的元素个数。

平均元素个数=全部元素个数/有效散点数

≤80(80,150]>150
总错误元素个数发生元素错误的元素总个数。
篡改劫持
总劫持次数整个监测过程中,某个监测点发生劫持的总次数。
劫持比例劫持次数占总监测次数的比例。≤2%(2%,8%]>8%
域名劫持次数发生DNS劫持次数。
元素劫持次数发生页面篡改次数。
302劫持总次数发生302流量劫持总次数。
302跳转成功经过302流量劫持后又跳回目标地址的次数。
302跳转正常跳跃经过302流量劫持后又跳回目标地址时的跳数。
302跳转失败经过302流量劫持后出现错误的次数。
302跳转第三方经过302流量劫持后未能跳回目标地址的次数。
302劫持比例发生302流量劫持占总劫持次数比例。≤2%(2%,8%]>8%
其他
访问点信息监测点的城市运营商和IP。
访问描述需监测点监测情况的简要描述,如正常、元素错误等。
