查看网络任务报告

更新时间:

成功创建云拨测网络任务后,您可以在ARMS控制台查看网络任务概览和多维报告。

前提条件

创建网络任务

功能入口

  1. 登录ARMS控制台
  2. 在左侧导航栏中单击云拨测

  3. 定时拨测页面单击任务类型网络的目标任务的名称,进入任务概览页面。

  4. 在左侧菜单栏单击多维报告,可以查看网络任务的多维报告。

  5. 任务概览多维报告的任务名称下面可以设置需要查看的时间段。

任务概览

Network task overview
  • 基础数据各项指标说明如下。

    指标名称

    指标说明

    单位

    警显指标

    较好

    一般

    较差

    时延

    一个报文或分组从网络的一端传送到另一端所需要的时间。传送时延由网络的路由情况决定,如果在低速信道或信道太拥挤时,可能会导致长时间时延或丢失数据包的情况。

    毫秒(ms)

    ≤40

    (40,100]

    >100

    丢包率

    数据包丢失部分与所传数据包总数的比值。丢包率一般由下述几种原因造成:物理线路故障、设备故障、网络拥塞、路由错误等。

    ≤5%

    (5%,10%]

    >10%

    DNS查询用时

    输入的域名转换成IP地址所需的时间。

    秒(s)

    ≤0.08

    (0.08,0.15]

    >0.15

    解析错误率

    解析域名的过程中,出现错误次数的占比。

    解析错误率=解析错误数/解析域名总数*100%

    ≤3%

    (3%,5%]

    >5%

    总劫持次数

    发生劫持的总次数。

  • 性能趋势:一段时间内,时延随时间变化的趋势。将鼠标悬浮于时序曲线上可以查看具体的时延数值。

  • 丢包率:一段时间内,丢包率随时间变化的趋势。将鼠标悬浮于时序曲线上可以查看具体的丢包率数值。

  • 运营商最慢Top5:显示执行任务过程中时延时间最长的五个运营商,将鼠标悬浮于时序曲线上可以查看具体的时延数值。

  • 错误类型Top5:显示执行任务的过程中出现次数最多的五种错误类型,将鼠标悬浮于柱状图上可以查看具体的错误码和其对应的错误次数。

  • 全部拨测点详细数据各指标说明如下。

    单击各城市运营商所在行或右侧操作列的查看详情,可查看各城市运营商的网络拨测详情,请参见网络拨测详情

    指标名称

    指标说明

    单位

    警显指标

    较好

    一般

    较差

    时延

    一个报文或分组从网络的一端传送到另一端所需要的时间。传送时延由Internet的路由情况决定,如果在低速信道或信道太拥挤时,可能会导致长时间时延或丢失数据包的情况。

    毫秒(ms)

    ≤40

    (40,100]

    >100

    DNS查询用时

    输入的域名转换成IP地址所需的时间。

    秒(s)

    ≤0.08

    (0.08,0.15]

    >0.15

    解析错误率

    解析域名的过程中,出现错误次数的占比。

    解析错误率=解析错误数/解析域名总数*100%

    ≤3%

    (3%,5%]

    >5%

    丢包率

    丢包率=丢失数据包量/所传数据包总数*100%

    ≤5

    (5%,10%]

    >10

    Tracert时延

    整个Tracert过程中所有跃点的时延平均值。

    毫秒(ms)

    ≤40

    (40,100]

    >100

    Tracert跃点数

    整个Tracert过程中所经过的网络设备点个数。

    ≤15

    (15,25]

    >25

    总劫持次数

    发生劫持的总次数。

网络拨测详情

网络拨测详情页面可以查看目标城市运营商的以下信息。

网络拨测详情
  • 图示中①区域显示目标城市运营商的基础信息、网络信息和错误信息。

  • DNS请求分析区域(图示中②)可以查看以下参数:

    • A地址:主机名(或域名)对应的IP地址记录。

    • CNAME地址:CNAME记录用于将多个域名映射到同一个地址,此处显示对应的CNAME地址。

    • DNS用时:DNS解析域名所用时间。

    • DNS追踪:DNS解析和追踪域名的记录。

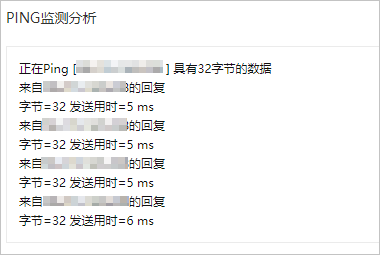

  • PING监测分析区域(图示中③)显示PING目标地址的过程分析。

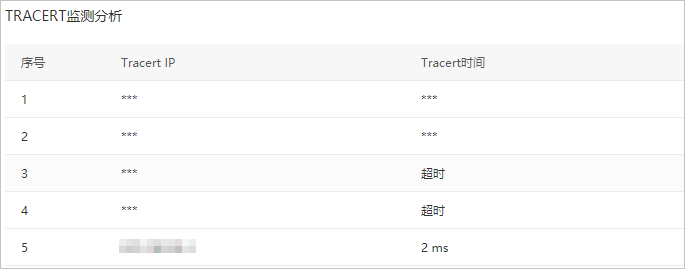

  • TRACERT监测分析区域(图示中④)显示Tracert追踪路由过程中的IP地址和所用时间。

多维报告

在任务名称下方设置需要查看的时间段和性能指标等筛选条件。各性能指标的说明,请参见多维报告指标说明

  • 地图

    地图区域支持查看各监测点在中国和世界上的分布情况。地图上的颜色表示当前性能指标在各监测点的状态。将鼠标悬浮于地图上,可以查看具体的性能指标数据。地图

  • 解析图

    解析图以柱状图显示各运营商的性能指标数据。将鼠标悬浮于解析图上,可以查看对应监测点的运营商、目标主机、当前性能指标和到达率。解析图

  • 趋势图

    趋势图显示在一段时间内,筛选区选中指标的数值随时间的变化情况。将鼠标悬浮于趋势图上,可以查看具体的性能指标数据。趋势图

  • 地域图

    地域图按照各个城市运营商,显示筛选的指标数据排行。将鼠标悬浮于地域图上,可以查看具体的性能指标数据。地域图

  • 散点图

    散点图以时间为横轴,性能指标为纵轴,显示的为各个样本。将鼠标悬浮于散点图上,可以显示具体的性能指标数据。在散点图区域右侧可以查看当前网络任务的统计数据。散点图

在图表下方可以查看各监测点的统计数据和详细数据。单击统计数据详细数据区域右上角的设置图标图标,可以选择显示的性能指标,最多支持显示15个。更多指标含义,请参见多维报告指标说明

说明

散点图的统计数据显示在散点图区域右侧。

网络任务多维报告自定义指标
表 1. 多维报告指标说明

指标名称

指标说明

单位

警显指标

较好

一般

较差

页面性能

时延

一个报文或分组从网络的一端传送到另一端所需要的时间。传送时延由Internet的路由情况决定,如果在低速信道或信道太拥挤时,可能会导致长时间时延或丢失数据包的情况。

毫秒(ms)

≤40

(40,100]

>100

丢包率

丢包率=丢失数据包量/所传数据包总数*100%

≤5

(5%,10%]

>10

DNS查询用时

输入的域名转换成IP地址所需的时间。

秒(s)

≤0.08

(0.08,0.15]

>0.15

Tracert时延

整个Tracert过程中所有跃点的时延平均值。

毫秒(ms)

≤40

(40,100]

>100

Tracert跃点数

整个Tracert过程中所经过的网络设备点个数。

≤15

(15,25]

>25

篡改劫持

总劫持次数

发生劫持的总次数。

劫持比例

劫持次数占总监测次数的比例。

≤2%

(2%,8%]

>8%

其他

访问点信息

监测点的城市运营商和IP。

访问描述

需监测点监测情况的简要描述,如正常、元素错误等。
