在多维报告中可以从地图、解析图、趋势图、地域图、散点图等维度深入分析云拨测任务的性能结果。

前提条件

创建任务

功能入口

  1. 登录ARMS控制台
  2. 在左侧导航栏中单击云拨测
  3. 定时拨测页面单击目标任务的名称。

    进入任务概览页面。

  4. 在左侧导航栏中单击多维报告

    进入多维报告页面。在任务名称下面可以设置时间段和性能指标几个筛选条件。

功能介绍

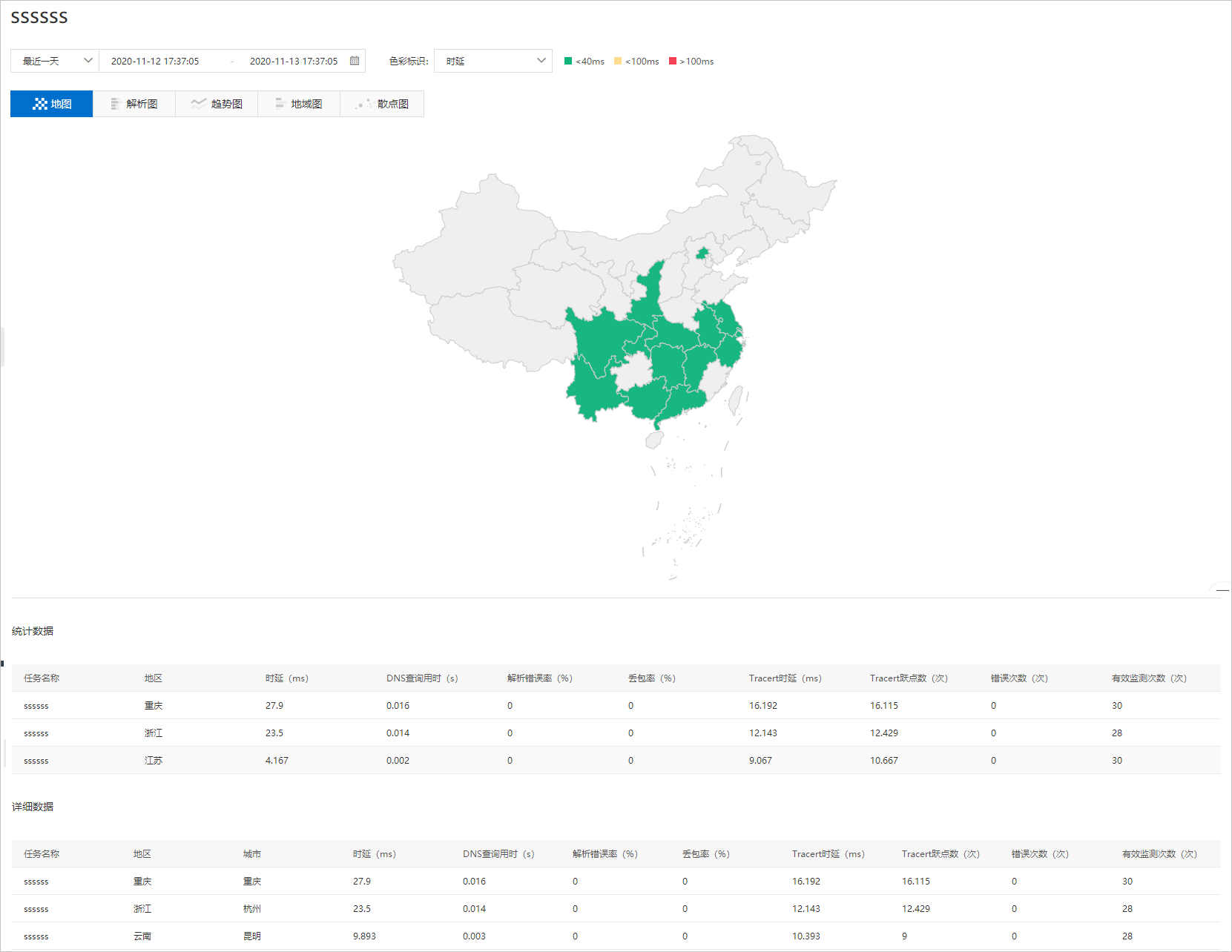

地图

Network mission map
  • 地图区域以地图形式实时展示各省份维度的用户体验情况。将鼠标悬浮于地图上,可以显示具体的性能指标数据。
  • 统计数据区域显示各监测点的基本数据,详细的参数说明,请参见指标说明
  • 详细数据区域显示各监测点的详细数据,详细的参数说明,请参见指标说明

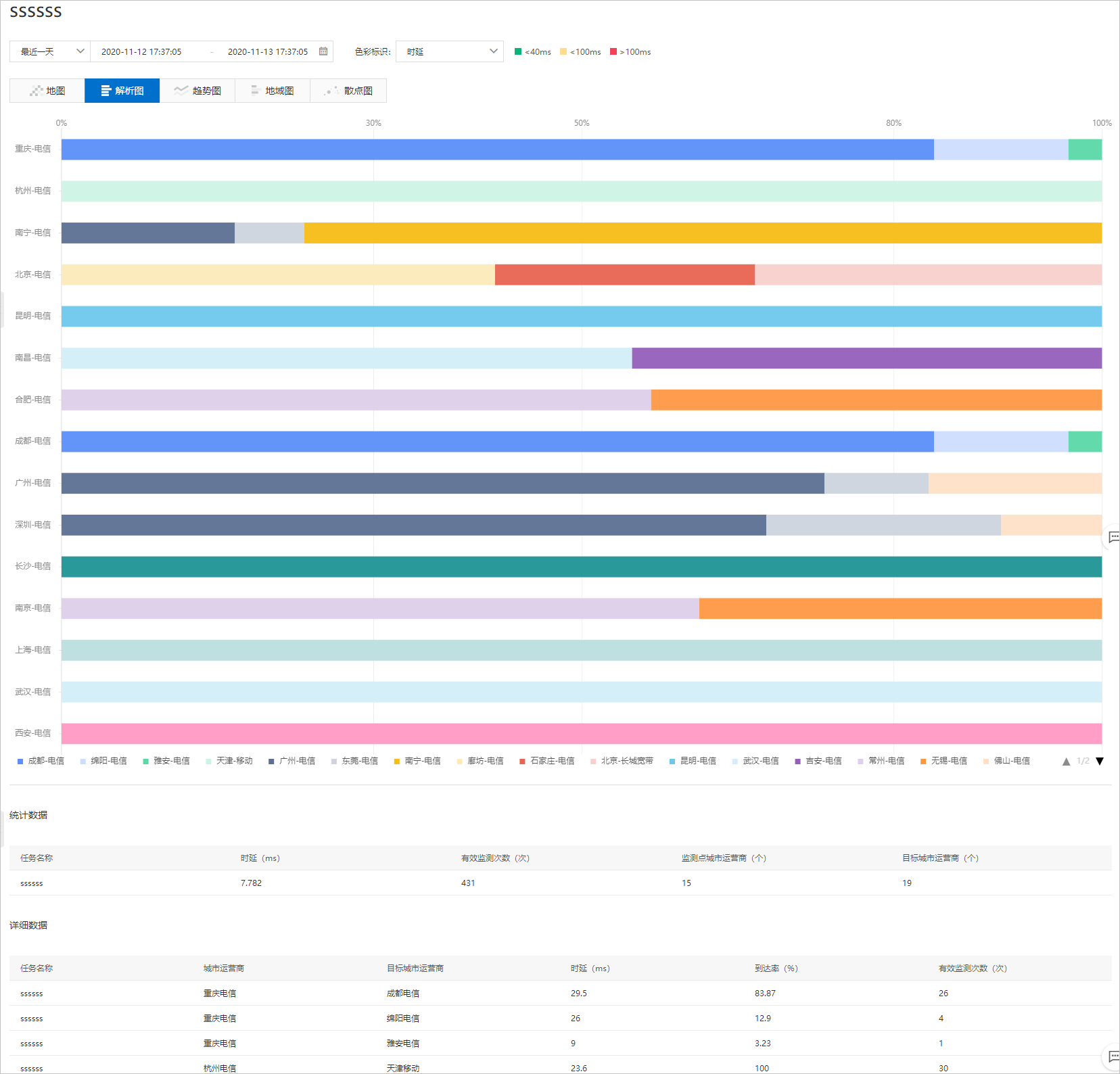

解析图

Network task analysis diagram
  • 解析图区域显示各运营商的性能指标数据。将鼠标悬浮于解析图上,可以显示具体的性能指标数据。
  • 统计数据区域显示各监测点的基本数据,详细的参数说明,请参见指标说明
  • 详细数据区域显示各监测点的详细数据,详细的参数说明,请参见指标说明

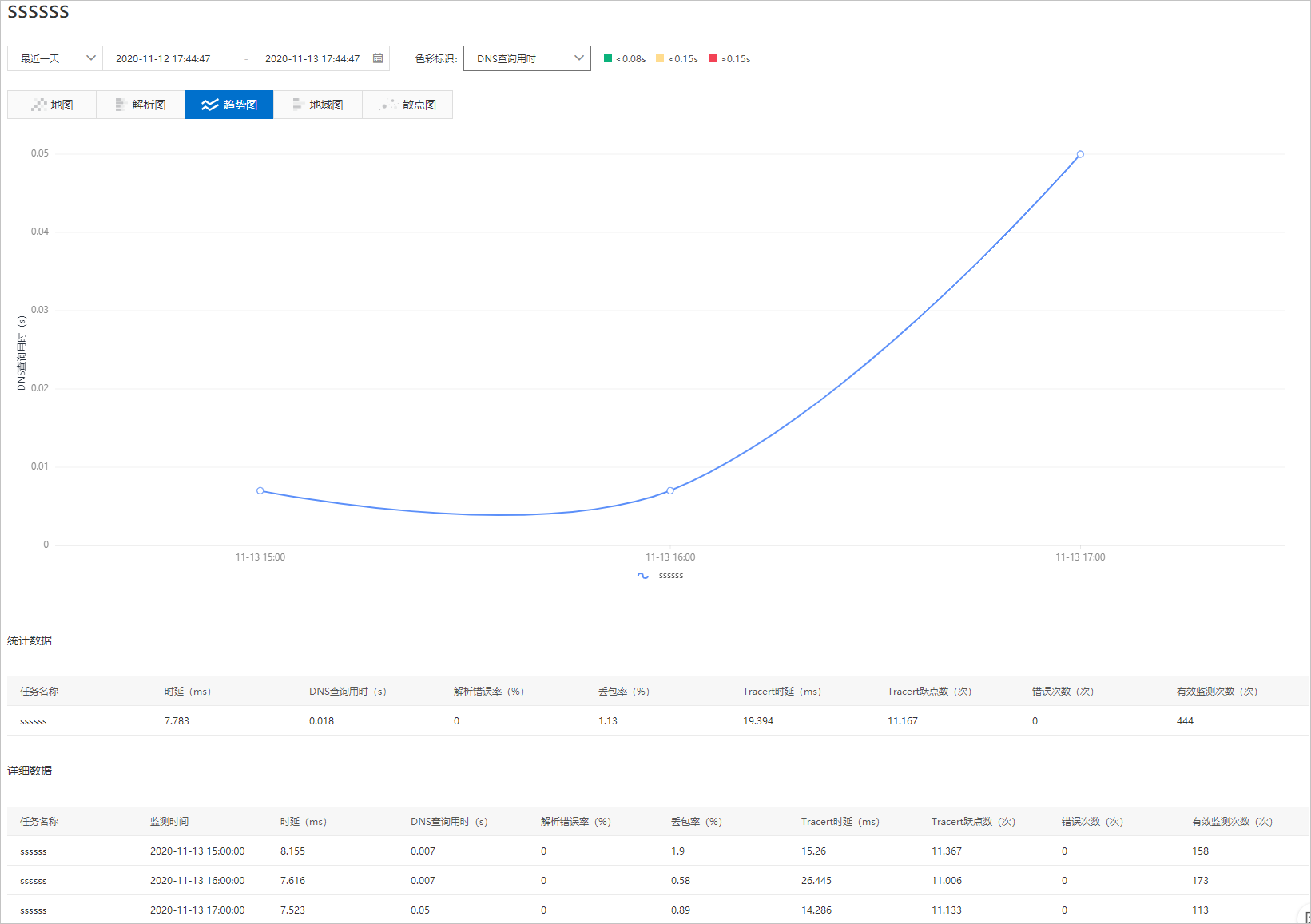

趋势图

Network task trend chart
  • 趋势图区域显示各运营商的性能指标数据走势。将鼠标悬浮于趋势图上,可以显示具体的性能指标数据。
  • 统计数据区域显示各监测点的基本数据,详细的参数说明,请参见指标说明
  • 详细数据区域显示各监测点的详细数据,详细的参数说明,请参见指标说明

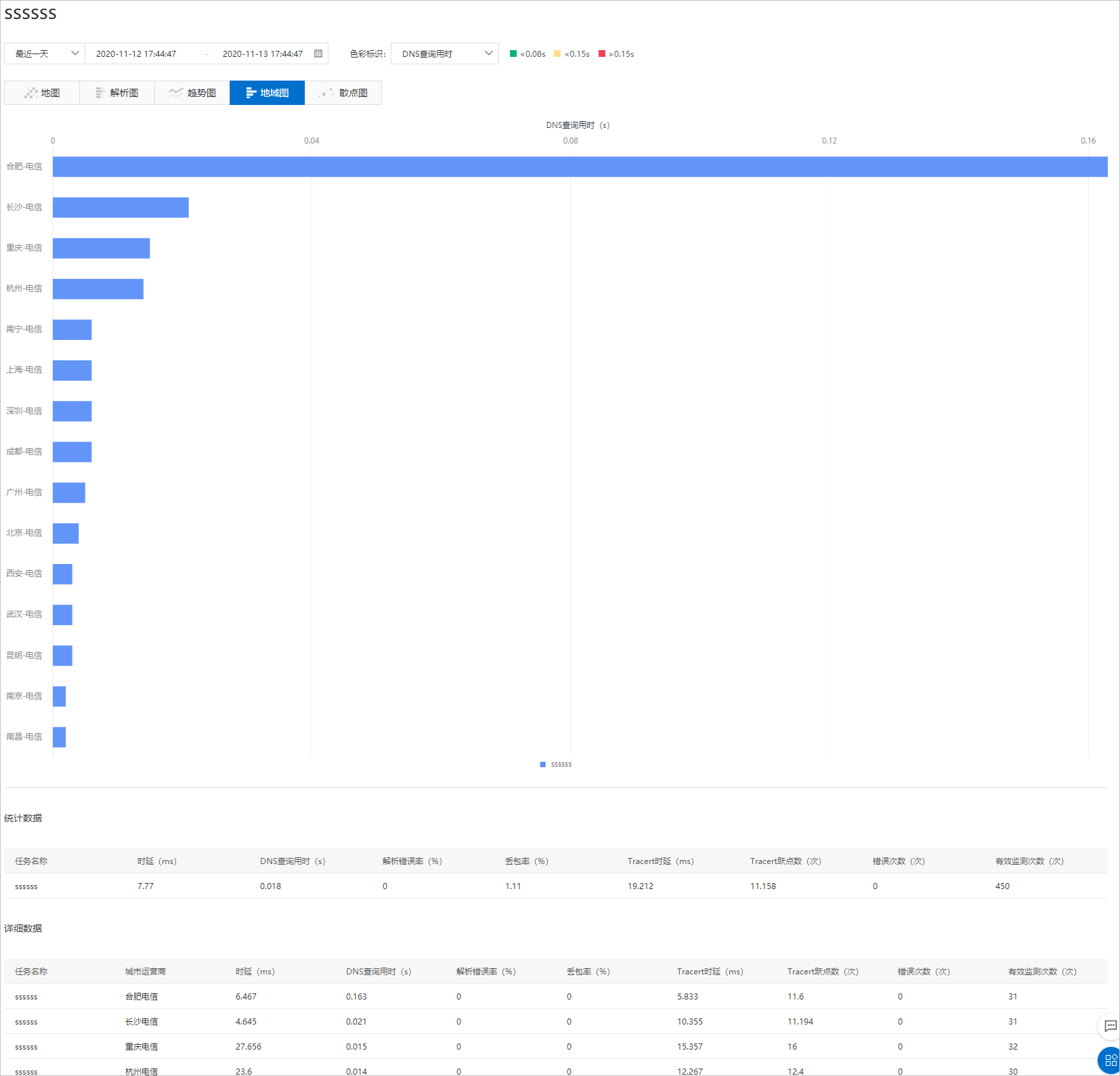

地域图

Network task area map
  • 地域图区域显示各运营商的性能指标数据。将鼠标悬浮于地域图上,可以显示具体的性能指标数据。
  • 统计数据区域显示各监测点的基本数据,详细的参数说明,请参见指标说明
  • 详细数据区域显示各监测点的详细数据,详细的参数说明,请参见指标说明

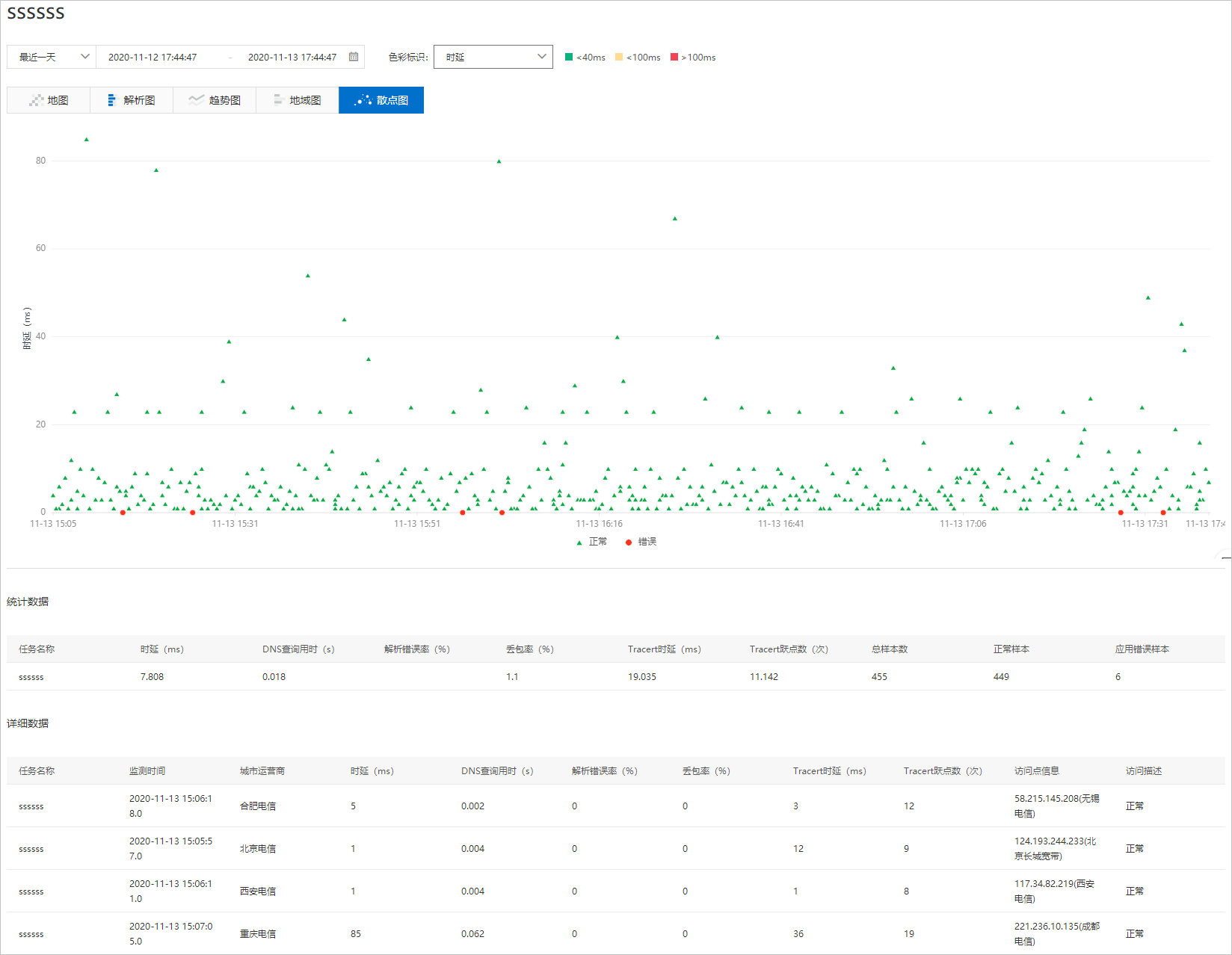

散点图

Network task scatter plot
  • 散点图区域显示各运营商的性能指标数据。将鼠标悬浮于散点图上,可以显示具体的性能指标数据。
  • 统计数据区域显示各监测点的基本数据,详细的参数说明,请参见指标说明
  • 详细数据区域显示各监测点的详细数据,详细的参数说明,请参见指标说明

指标说明

表 1. 通用指标
指标名称 指标说明 警显指标
较好 一般 较差
任务名称 任务的名称 。
地区 执行任务节点所在地区。
时延(ms) 一个报文或分组从网络的一端传送到另一端所需要的时间。 ≤40 ≤100 >100
DNS查询用时(s) 将域名解析成IP地址需要的时间。 ≤0.08 ≤0.15 >0.15
解析错误率(%) 解析域名的过程中,出现错误次数的占比。

解析错误率=解析错误数/解析域名总数*100%

≤3 ≤5 >5
丢包率(%) 丢包率=丢失数据包量/所传数据包总数*100% ≤5 ≤10 >10
Tracert时延(ms) 整个Tracert过程中所有跃点的时延平均值。 ≤40 ≤100 >100
Tracert跃点数(个) 整个Tracert过程中所经过的网络设备点个数。 ≤15 ≤25 >25
错误次数 监测过程中,访问失败的次数。
有效监测次数 有效监测次数为绿色没有错误码的散点数。
监测点城市运营商 有监测数据的城市运营商的总个数 。
目标城市运营商 访问过服务器的城市运营商的总个数。
表 2. 解析图指标
数据分布 指标参数名称 说明
详细数据 到达率 到达率=目标城市运营商有效监测次数/监测城市运营商的总有效监测次数*100%
表 3. 散点图指标
数据分布 指标参数名称 说明
统计数据 总样本数 监测的全部次数。
正常样本 整个监测过程中,未出现任何问题的样本个数。
应用错误样本 页面加载出错的样本。
详细数据 访问点信息 目标IP的运营商。
访问描述 访问状态描述,访问是否正常。
