使用Zipkin对Nginx进行链路追踪

教程概述

当Nginx代理的微服务出现假死现象时，因为采集不到任何数据，所以无法评估造成的影响。借助链路追踪，我们追踪微服务的上游Nginx，并快速统计出假死现象影响的访问量。

准备工作

1. 登录链路追踪Tracing Analysis控制台。
2. 在左侧导航栏单击集群配置。

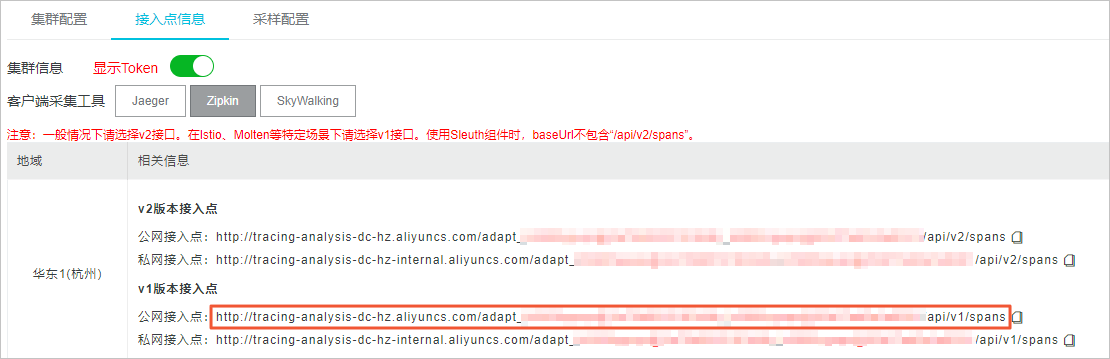

3. 在集群配置页面上单击接入点信息页签，在集群信息区域打开显示Token开关。
4. 在客户端采集工具区域单击Zipkin。
5. 在下方表格的相关信息列中，单击接入点信息末尾的复制图标。


   说明 如果应用部署于阿里云生产环境，则选择私网接入点，否则选择公网接入点。

操作步骤

1. 从Registry中拉取镜像。

   sudo docker pull registry.cn-hangzhou.aliyuncs.com/public-community/nginx-zipkin:0.1

2. 运行Nignx Docker。

   docker run --rm  -p 80:80 -e "COLLECTOR_HOST=${ZIPKIN_ENDPOINT}?" -d registry.cn-hangzhou.aliyuncs.com/public-community/nginx-zipkin:0.1

   ${ZIPKIN_ENDPOINT}是准备工作中保存的v1版本的Agent接入点信息。不包括“http://”部分，且以英文问号（?）结尾。

   例如：

   docker run --rm  -p 80:80 -e "COLLECTOR_HOST=tracing-analysis-dc-hz.aliyuncs.com/adapt_******_******/api/v1/spans?" -d registry.cn-hangzhou.aliyuncs.com/public-community/nginx-zipkin:0.1

3. 访问Nginx页面。
   在浏览器访问localhost/nginx.conf或者curl "localhost/nginx.conf"。
4. 查看Nginx链路数据。
   登录链路追踪Tracing Analysis控制台可以查看应用nginx-jaeger的链路数据。

在Docker上部署和跟踪Nginx

1. 下载Dockerfile并编译部署。

   wget https://arms-apm.oss-cn-hangzhou.aliyuncs.com/demo/nginx-zipkin-docker.tgz
   tar -xzvf nginx-zipkin-docker.tgz
   cd nginx-zipkin
   // 编译docker
   docker build --rm --tag nginx-jaeger:0.1 .

2. 运行Docker。

   docker run --rm  -p 80:80 -e "COLLECTOR_HOST=${ZIPKIN_ENDPOINT}?" -d nginx-zipkin:0.1

   ${ZIPKIN_ENDPOINT}是准备工作中保存的v1版本的Agent接入点信息。不包括“http://”部分，且以英文问号（?）结尾。

   例如：

   docker run --rm  -p 80:80 -e "COLLECTOR_HOST=tracing-analysis-dc-hz.aliyuncs.com/adapt_123@abc_456@efg/api/v1/spans?" -d nginx-zipkin:0.1

在ECS上部署和跟踪Nginx

1. 安装Nginx。
   1. 下载并解压Nginx源码。

      wget http://nginx.org/download/nginx-1.14.2.tar.gz
      tar -xzvf nginx-1.14.2.tar.gz

   2. 编译Nginx源码。

      cd nginx-1.14.2
      ./configure --with-compat
      make
      sudo make install

2. 安装OpenTracing插件。
   1. 下载OpenTracing插件并解压。

      wget https://github.com/opentracing-contrib/nginx-opentracing/releases/download/v0.7.0/linux-amd64-nginx-1.14.0-ngx_http_module.so.tgz
      tar -xzvf linux-amd64-nginx-1.14.0-ngx_http_module.so.tgz

   2. 拷贝.so文件至Nginx的modules目录。如果不存在该目录则需要先创建。

      sudo mkdir /usr/local/nginx/modules
      sudo cp ngx_http_opentracing_module.so /usr/local/nginx/modules/ngx_http_opentracing_module.so

3. 使用Zipkin进行链路追踪。
   1. 下载Zipkin插件并将其拷贝至任意工作目录。

      wget  https://github.com/rnburn/zipkin-cpp-opentracing/releases/download/v0.5.2/linux-amd64-libzipkin_opentracing_plugin.so.gz
      gunzip linux-amd64-libzipkin_opentracing_plugin.so.gz
      sudo cp linux-amd64-libzipkin_opentracing_plugin.so /usr/local/lib/libzipkin_opentracing_plugin.so

   2. 配置/usr/local/nginx/conf/nginx.conf文件。

      load_module modules/ngx_http_opentracing_module.so;

      events {}

      http {
        opentracing on;

        opentracing_load_tracer /usr/local/lib/libzipkin_opentracing.so /etc/zipkin-config.json;

        server {
          error_log /var/log/nginx/debug.log debug;
          listen 80;

          location  ~ {
            opentracing_operation_name $uri;
            opentracing_trace_locations off;
            # 跳转到代理的服务，用户根据需要替换。
            proxy_pass http://127.0.0.1:8081;
            opentracing_propagate_context;
          }
        }
      }

      说明 详细配置说明，请参见opentracing-contrib配置。
   3. 在/etc/zipkin-config.json文件中配置Zipkin参数。

      {
        "service_name": "nginx",
        "collector_host": "zipkin"
      }

      若使用阿里云的Zipkin托管服务，则将collector_host配置为Zipkin接口。

      说明 Zipkin接口的值为准备工作中保存的v1版本的Agent接入点信息，不包括“http://”部分，且以英文问号（?）结尾。

      "collector_host": "tracing-analysis-dc-hz.aliyuncs.com/adapt_abc123@abc456_abc123@abc356/api/v1/spans?"

   4. 通过sample_rate配置采样比例。

      // 10%的采样比例
      "sample_rate":0.1

   5. 运行Nginx并访问Nginx服务。

      sudo /usr/local/nginx/sbin/nginx
      curl "http://localhost"

查看结果

稍等片刻后到链路追踪控制台查看，如果有监控数据则表示追踪成功。如有关于Nginx监控的疑问，欢迎通过钉钉账号osfriend交流。
