地面是城市三维场景构建器的基底子组件，支持独立的样式和数据配置，包括地面的阴影、环境贴图强度系数和面类型等样式配置。地面表示程序生成的地表面样式。本文介绍地面配置项的含义。

单击子组件管理下方的地面子组件，进入配置面板配置地面子组件的样式和数据。
说明 如果子组件管理中没有地面，说明您还未添加地面子组件，请参见添加子组件进行添加。

配置

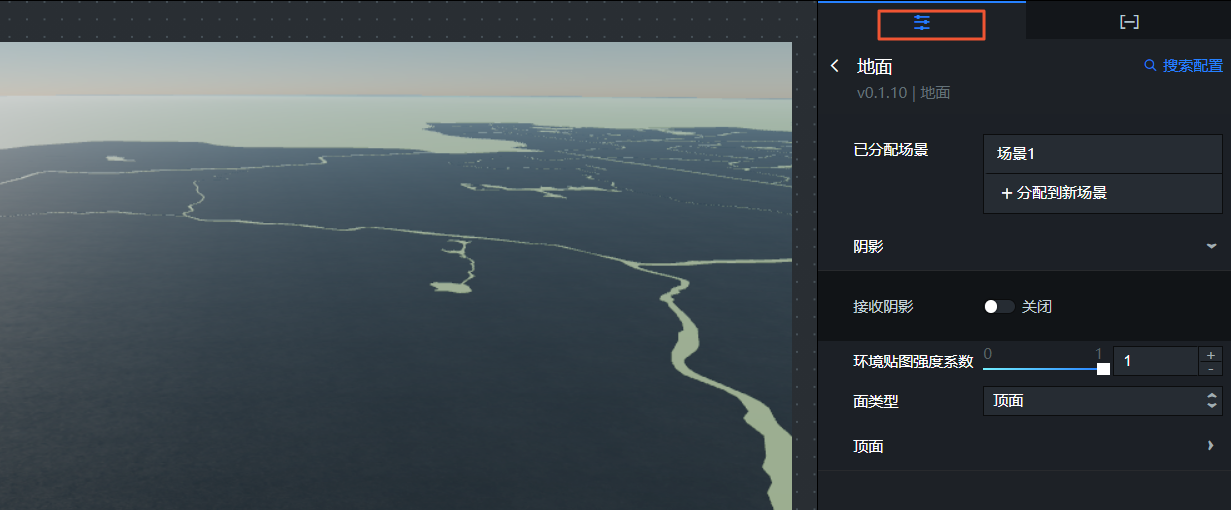

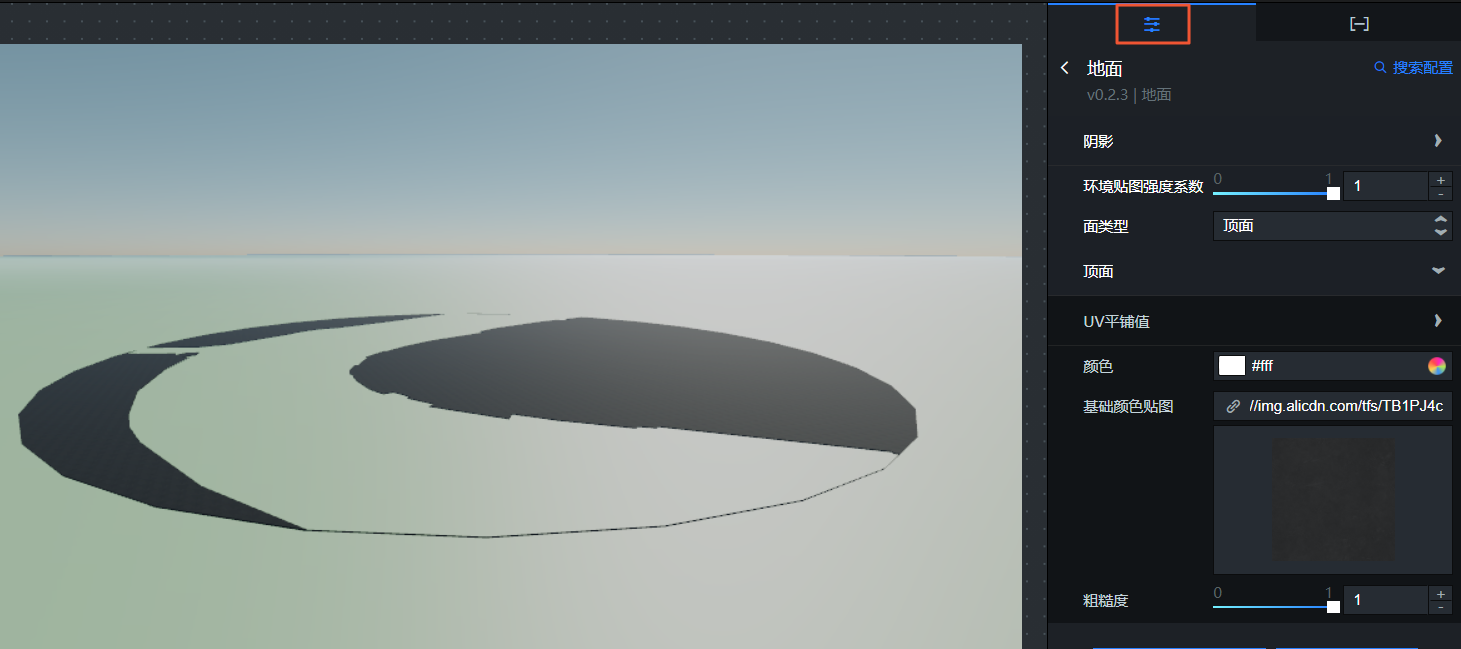

地面配置面板
地面配置面板参数说明。
参数 说明
已分配场景 详细功能说明，请参见已分配场景。
阴影 设置地面的阴影样式，打开或关闭接收阴影开关，控制地面的投射阴影效果。
环境贴图强度系数 拖动滑块设置地面的环境光强度系数，取值范围为0~1。
面类型 设置地面子组件的面类型，可选顶面和侧面。
  • 顶面：设置地面顶面样式参数，包括调整顶面在x轴和y轴方向的UV平铺值大小、颜色、基础颜色贴图样式、粗糙度值、粗糙度贴图样式、金属度值、金属度贴图样式、法线贴图样式、环境遮蔽贴图强度值、环境遮蔽贴图样式、发光颜色和发光贴图样式。
  • 侧面：设置地面侧面样式参数，包括调整侧面在x轴和y轴方向的UV平铺值大小、颜色、基础颜色贴图样式、粗糙度值、粗糙度贴图样式、金属度值、金属度贴图样式、法线贴图样式、环境遮蔽贴图强度值、环境遮蔽贴图样式、发光颜色和发光贴图样式。
说明 贴图仅支持使用PNG或者JPG格式的图片。

数据

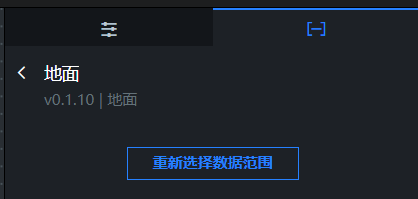

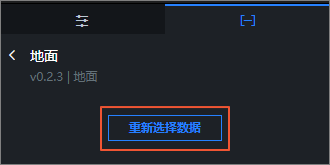

地面数据面板

重新选择数据范围：在数据面板内可以单击下方重新选择数据范围，打开选择范围对话框，重新选择仅针对地面子组件的数据范围，详情请参见添加组件并选择场景范围区域中的选择场景范围区域的操作步骤。

蓝图编辑器交互配置

  1. 在当前场景编辑器页面，单击左侧子组件管理列表中地面右侧的导出到蓝图编辑器图标。
  2. 鼠标移动到页面左上角的返回图标，单击弹出对话框中的蓝图编辑器。
  3. 在蓝图编辑器配置页面，单击导入节点栏内的地面子组件，在画布中可以看到如下图所示的地面的蓝图编辑器配置参数。地面蓝图参数
    • 事件：无。
    • 动作
      动作 说明
      显示组件 显示组件，不需要参数。
      隐藏组件 隐藏组件，不需要参数。
