绿地是三维城市构建器的基底图层,用于表示程序化生成的城市中绿地样貌。可配置选择L1和L2两种数据精度,本文分别从L1和L2两种精度介绍绿地的样式和数据配置,包括绿地的阴影、环境贴图强度系数和面类型等样式配置。绿地用于表示程序化生成的城市中绿地样貌。本文介绍绿地配置项的含义。

在场景编辑器左侧图层列表中,单击绿地图层,进入配置面板配置绿地图层的样式和数据。
说明 如果图层列表中没有绿地,说明您还未添加绿地图层,请参见添加子组件进行添加。

配置

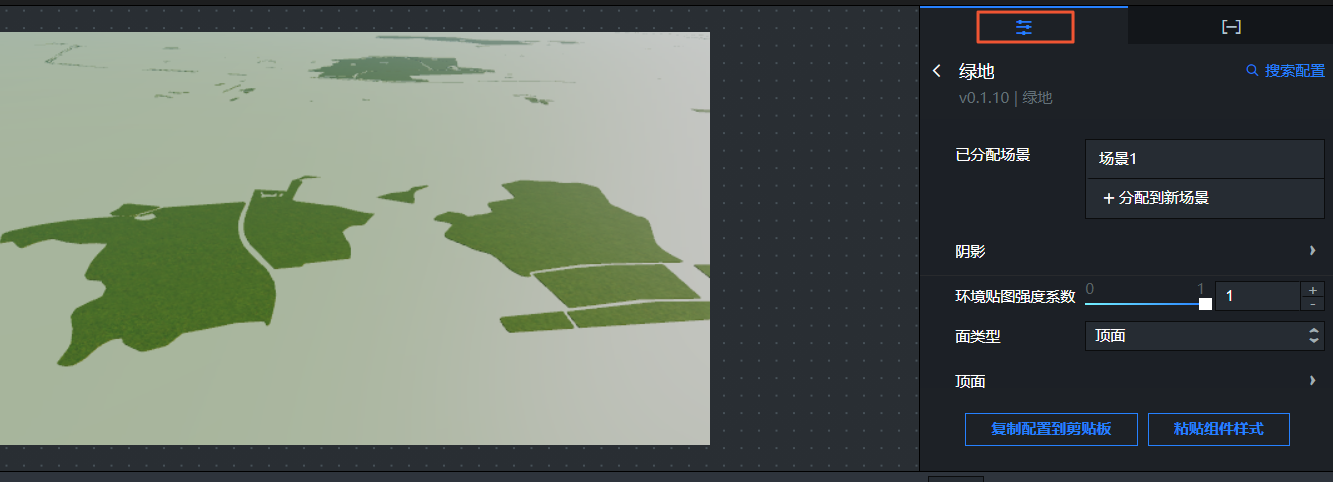

绿地配置面板
  • 通用:设置绿地的通用配置参数项。仅在绿地选择L2数据精度时可配置。
    参数说明
    阴影设置绿地的阴影样式,通过打开或关闭发射阴影的开关,控制绿地的阴影效果样式。
  • 图形:设置绿地的图形样式。
    参数说明
    侧面设置绿地侧面样式参数,仅在绿地选择L1数据精度时可配置。包括调整侧面在x轴和y轴方向的UV平铺值大小、基础颜色、基础颜色贴图样式、粗糙度值、粗糙度贴图样式、金属度值、金属度贴图样式、法线贴图样式、环境遮蔽贴图强度值、环境遮蔽贴图样式、发光颜色和发光贴图样式。
    说明 贴图仅支持使用PNG或者JPG格式的图片。
    顶面设置绿地L1精度顶面样式参数,包括调整顶面在x轴和y轴方向的UV平铺值大小、基础颜色、基础颜色贴图样式、粗糙度值、粗糙度贴图样式、金属度值、金属度贴图样式、法线贴图样式、环境遮蔽贴图强度值、环境遮蔽贴图样式、发光颜色和发光贴图样式。
    说明
    • 贴图仅支持使用PNG或者JPG格式的图片。
    • 设置绿地L2精度顶面样式参数,包括混合、混合图层A和混合图层B三种类型。具体设置放置方式可参考L1精度顶面配置进行设置。
    边沿设置绿地边沿样式参数,仅在绿地选择L2数据精度时可配置。包括调整边沿在x轴和y轴方向的UV平铺值大小、基础颜色、基础颜色贴图样式、粗糙度值、粗糙度贴图样式、金属度值、金属度贴图样式、法线贴图样式、环境遮蔽贴图强度值、环境遮蔽贴图样式、发光颜色和发光贴图样式。
    说明 贴图仅支持使用PNG或者JPG格式的图片。

数据

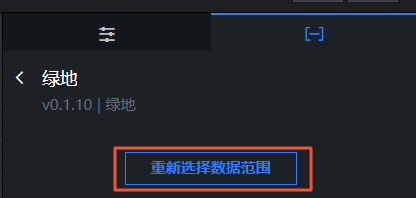

绿地数据面板

重新选择数据:在数据面板内可以单击下方重新选择数据,打开选择范围对话框,重新选择仅针对绿地图层的数据范围,详情请参见使用官方基底数据方式创建中的选择场景范围区域的操作步骤。

蓝图编辑器交互配置

  1. 在当前场景编辑器页面,单击左侧图层列表中绿地右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的绿地图层,在画布中可以看到如下图所示的绿地的蓝图编辑器配置参数。绿地蓝图配置面板
    • 事件
      事件说明
      当数据接口请求完成时数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      渲染完成绿地组件渲染完成时抛出的事件,同时抛出object类型的数据。仅在绿地选择L2数据精度时可配置。
    • 动作
      动作说明
      请求数据接口重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如绿地配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为htp://api.test?id=1
      导入数据接口按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      显示组件显示组件,不需要参数。
      隐藏组件隐藏组件,不需要参数。
