动态轨迹层是三维城市构建器的数据映射图层，以一系列三维空间点之间的顺序连线形式表示人或物体移动的轨迹。动态轨迹层图层支持独立的样式和数据配置，包括动态轨迹层是否动效、显示头部、叠加模式、飞线速度、飞线长宽和颜色等参数。本文介绍动态轨迹层配置项的含义。
配置
- 搜索配置：单击配置面板右上角的搜索配置，可在搜索配置面板中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索资产配置。

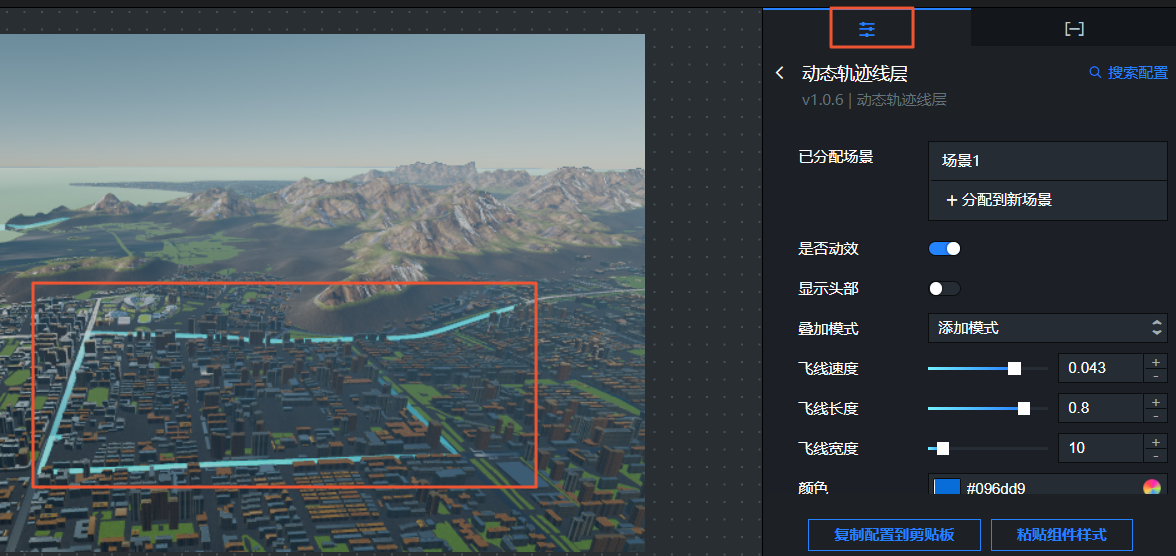

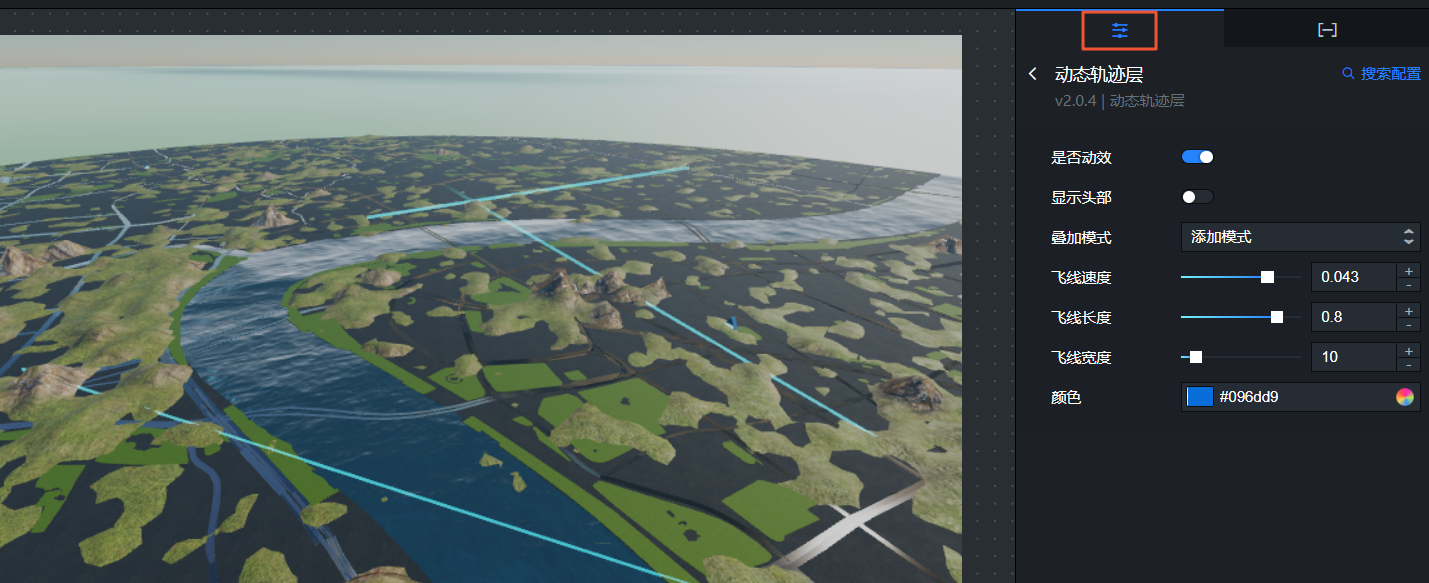

- 动态轨迹层配置面板中的参数说明。
- 通用
参数 说明 混合模式 设置动态轨迹层的柱子材质的混合叠加渲染模式，可选添加模式、正常模式和无叠加模式。 深度写入 打开开关，动态轨迹层可进行深度写入；关闭开关，动态轨迹层不可进行深度写入。 说明 深度写入打开后会可能导致该对象遮挡其后面的对象。深度测试 打开开关，动态轨迹层可进行深度测试；关闭开关，动态轨迹层不可进行深度测试。 说明 深度测试打开可能后会导致该对象被其后面的对象遮挡。 - 图形
参数 说明 飞线长度 飞线占整个轨迹线的长度比例，取值范围为0.01~1 。 飞线宽度 设置动态轨迹飞线的宽度值，取值范围为0.1~100。 显示头部 打开开关后，动态轨迹飞线运行时显示头部样式；关闭开关后，动态轨迹飞线运行时候头部样式不显示。 颜色 设置动态轨迹飞线的颜色，请参见颜色选择器说明修改颜色。 - 动效：设置动态轨迹层的动效效果。
参数 说明 动效开关 打开开关后，动态轨迹飞线运行时候加载动效；关闭开关后，动态轨迹飞线运行时候无动效。 飞线速度 拖动滑块设置动态轨迹飞线的运行速度，取值范围为0~0.1。
- 通用

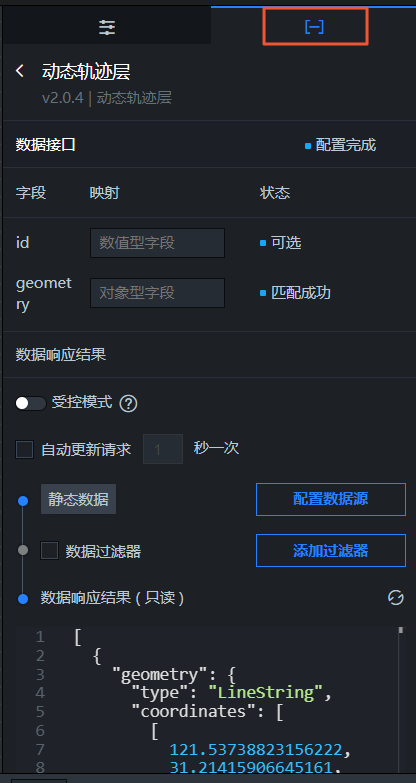

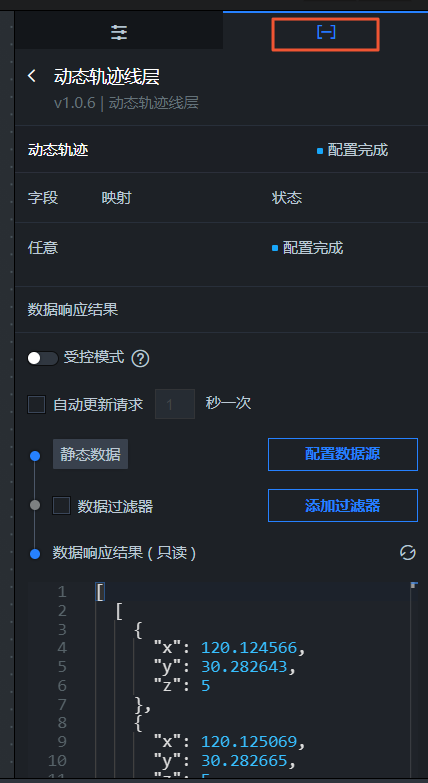

数据
| 字段 | 说明 |
|---|---|
| id | 动态轨迹线的ID值。 |
| geometry | 动态轨迹线的坐标串值。 |
如果您在创建三维城市构建器项目时，使用了空间数据项目模式，并且项目内包含了动态轨迹层数据内容。在场景编辑器内配置动态轨迹层的数据面板时，您还可以使用空间构建数据源获取空间地图上动态轨迹层数据， 具体步骤如下：
- 在图层配置面板中选择数据页签，单击面板下方的数据源类型下拉框，选择空间构建数据源。
- 在面板下方的数据项目下拉列表中，选择一个空间构建平台内已有的数据项目。
- 选择完数据项目后，在数据集下拉列表中，选择一个匹配的数据。
| 配置项 | 说明 |
|---|---|
| 受控模式 | 打开开关，资产初始化状态下不请求数据，仅通过回调ID或蓝图编辑器配置的方法发起请求数据；关闭开关，可以使用自动更新请求数据。开关默认为关闭状态。 |
| 自动更新请求 | 选中后可以设置动态轮询，还可以手动输入轮询的时间频次。取消选中后则不会自动更新，需要手动刷新页面，或通过蓝图编辑器和回调ID事件来触发请求更新数据。 |
| 数据源 | 单击配置数据源，可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果，详情请参见配置资产数据。 |
| 数据结果 | 展示数据请求的响应结果。当数据源发生改变时，可单击右侧的 图标，实时查看数据响应结果。 |
蓝图编辑器交互配置
- 在当前场景编辑器页面，单击左侧图层列表中动态轨迹层右侧的
图标。 - 单击页面左上角的
图标。 - 在蓝图编辑器配置页面，单击导入节点栏内的动态轨迹层图层，在画布中可以看到如下图所示的动态轨迹层的蓝图编辑器配置参数。
- 事件
事件 说明 当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。 - 动作
动作 说明 请求数据接口 重新请求服务端数据，上游数据处理节点或图层节点抛出的数据将作为参数。例如动态轨迹层配置了API数据源为 http://api.test，传到请求数据接口动作的数据为{ id: '1'}，则最终请求接口为http://api.test?id=1。导入数据接口 按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。 显示组件 显示组件，不需要参数。 隐藏组件 隐藏组件，不需要参数。
