热力层是城市三维场景构建器的数据映射子组件,支持独立的样式和数据配置,包括热力层网格数、透明度、热力半径和色带等参数。热力层子组件能够使用热力网格点的形式表现地理位置上的点数据信息。本文介绍热力层配置项的含义。

单击子组件管理下方的热力层子组件,进入配置面板配置热力层子组件的样式和数据。
说明 如果子组件管理中没有热力层,说明您还未添加热力层子组件,请参见添加子组件进行添加。

配置

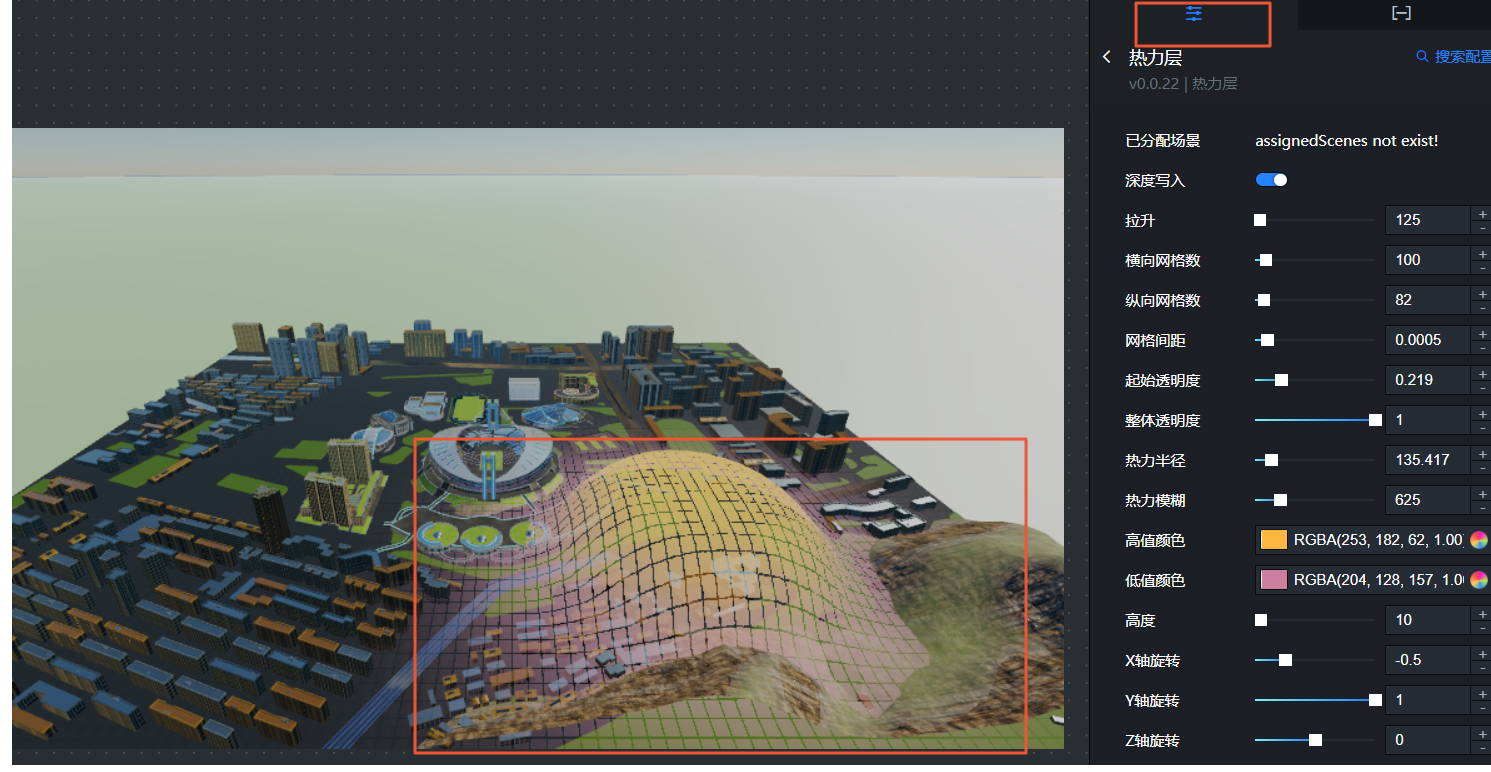

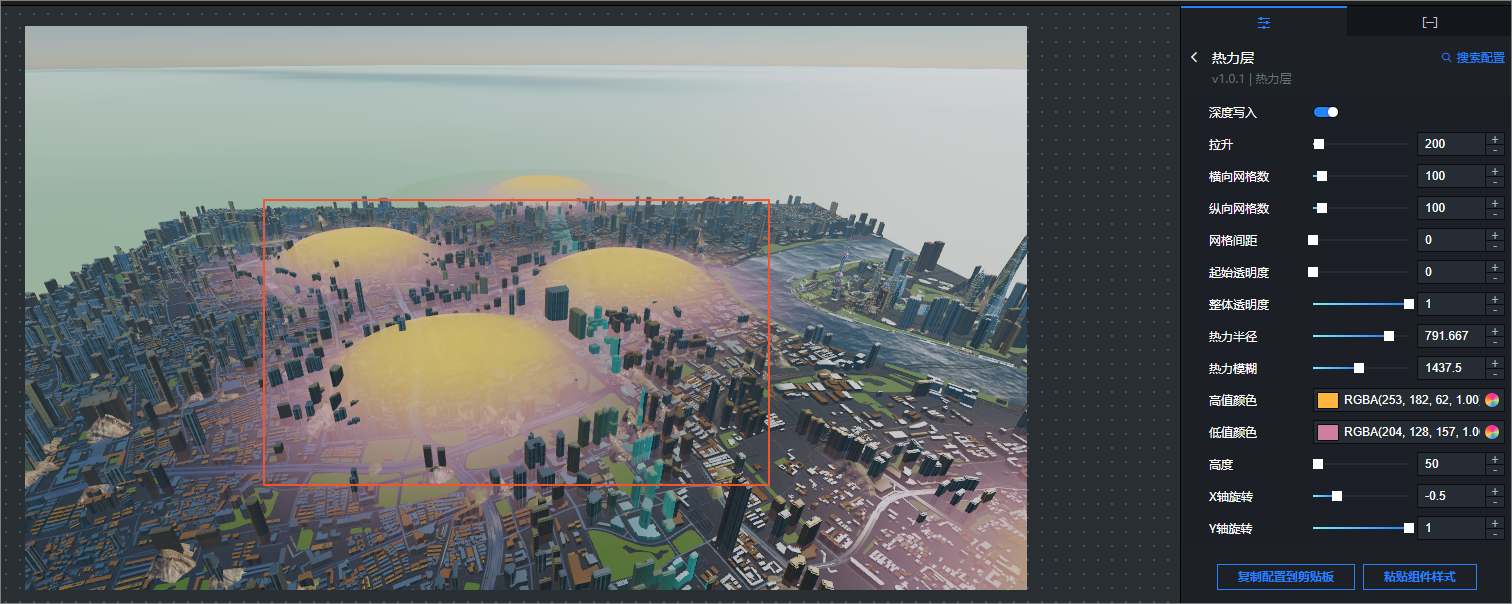

热力层配置面板
热力层配置面板参数说明。
参数 说明
已分配场景 详细功能说明,请参见已分配场景
深度写入 打开开关后,在三维空间中写入热力层的深度值;关闭开关后,不在三维空间中写入热力层的深度值。
拉升 热力层拉升的高度值。
横向网格数 热力层在横向的网格数量。
纵向网格数 热力层在纵向的网格数量。
网格间距 热力层内网格之间的距离。
起始透明度 热力层最小透明度值。
整体透明度 热力层整体的透明度值。
热力半径 热力因子的半径大小。
热力模糊 热力模糊因子大小程度。
高值颜色 热力层映射值最高的颜色,请参见颜色选择器说明进行修改。
低值颜色 热力层映射值最低的颜色,请参见颜色选择器说明进行修改。
高度 热力层组件距离地平面的高度值。
X轴旋转 热力层绕X轴方向旋转的角度值。
Y轴旋转 热力层绕Y轴方向旋转的角度值。
Z轴旋转 热力层绕Z轴方向旋转的角度值。

数据

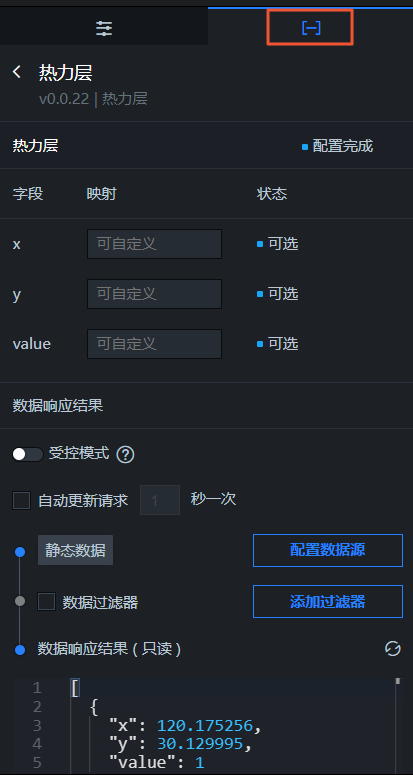

热力层数据面板
表 1. 字段说明
字段 说明
x (可选)热力点所处的经度。
y (可选)热力点所处的纬度。
value (可选)热力点的权重值。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源页面配置数据过滤器脚本,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

蓝图编辑器交互配置

  1. 在当前场景编辑器页面,单击左侧子组件管理列表中热力层右侧的导出到蓝图编辑器图标。
  2. 鼠标移动到页面左上角的返回图标,单击弹出对话框中的蓝图编辑器
  3. 在蓝图编辑器配置页面,单击导入节点栏内的热力层子组件,在画布中可以看到如下图所示的热力层的蓝图编辑器配置参数。热力层蓝图参数
    • 事件
      事件 说明
      当热力层请求完成时 热力层请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当热力层请求失败时 热力层请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
    • 动作
      动作 说明
      请求热力层 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如热力层配置了API数据源为http://api.test,传到请求热力层动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入热力层 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
