本文介绍如何通过Gateway组件将用户网络中的应用接入公有云ARMS应用监控服务中。

使用场景

Gateway组件主要解决混合云场景下,由于网络不通原因,导致应用无法接入公有云ARMS应用监控服务问题,将其部署在阿里云环境(经典网络或VPC网络)充当代理角色。

部署原理

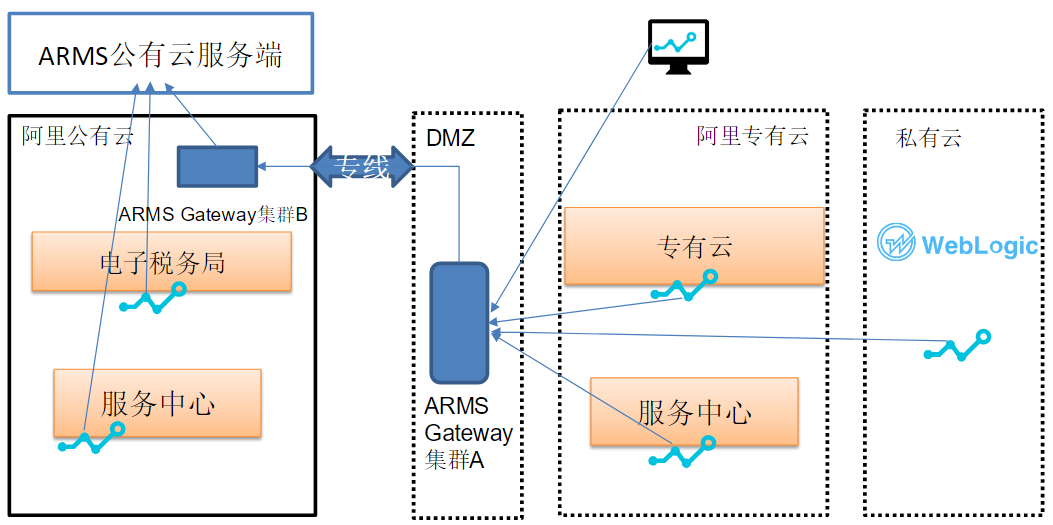

图 1. ARMS部署图
ARMS部署图
  1. 部署在DMZ中的ARMS Gateway集群A对阿里云专有云和用户网络暴露内网地址,部署在专有云中的ARMS探针和WebLogic上的ARMS探针把采集的监控数据发送到Gateway上。
  2. DMZ通过专线和阿里云公有云打通,部署在公有云VPC内的ARMS Gateway集群B通过专线连接Gateway集群A,起桥接作用。
  3. ARMS Gateway集群B把收集到的ARMS监控数据发送到公有云服务端。
  4. 阿里云公有云上的ARMS探针,包括部署在页面上的前端探针,将数据发送到ARMS公有云服务端。

ARMS混合云监控部署要求

  • 按照采集专有云和用户网络500个节点来规划,需要6台规格为2核8 G的虚拟机,部署2个包含3台Gateway组件的集群。
  • Gateway向阿里公有云传输的监控数据量比较小,可以控制在1 M/s内,所以利用现有的专线带宽,专有云EDAS和WebLogic都可以通过安装ARMS探针开启应用监控,无需修改代码。

安装ARMS

  1. 下载Gateway软件包,此处以杭州地域为例。
  2. 将Gateway部署在代理机器上,通过如下命令启动。
    java -jar arms-gateway-1.7.0.jar
    说明 JDK版本需要为JDK 1.7+。
    Gateway默认连接杭州地域的ARMS服务,如需连接其它地域,可通过-D参数修改地域,命令如下:
    java -jar -Darms.server.endpoint=arms-dc-bj.aliyuncs.com arms-gateway-1.7.0.jar
    • 华东1(杭州):arms-dc-hz.aliyuncs.com
    • 华北2(北京):arms-dc-bj.aliyuncs.com
    • 华东2(上海):arms-dc-sh.aliyuncs.com
    • 华北1(青岛):arms-dc-qd.aliyuncs.com
    • 华南1(深圳):arms-dc-sz.aliyuncs.com
  3. 下载Agent。

    可以在ARMS控制台接入应用页面下载,具体操作,请参见为Java应用手动安装Agent

  4. 解压Agent安装包。
  5. 在arms-agent.config文件中,修改profiler.collector.ip指定的服务地址为代理机器地址。
    profiler.collector.ip={代理机器IP}
  6. 启动应用,在ARMS控制台应用监控 > 应用列表页面查看监控数据是否正常上报,如果有数据上报,则说明接入成功。
