罗格朗人行设备接入

本文介绍罗格朗人行设备接入。

罗格朗支持对接的型号说明

对接型号支持

N/A

接入模式

门禁系统

支持功能

人脸、二维码

系统版本

V2.1.9.20200422_rong_chuang

人脸识别方式

边侧识别

门禁端口号

8080

接入模式说明:

  •   门禁设备:代表设备与阿里边缘服务器进行直连。

  •   门禁系统:代表设备接入集成方的服务器,集成方服务器再与阿里边缘服务器连接。

人脸识别方式:

  •   端侧识别:人脸特征值下发到设备端,人脸识别直接在设备端进行。

  •   边侧识别:人脸特征值保存在边缘服务器,人脸照片需要上传到边缘服务器,人脸识别在边缘服务器进行。

人行设备接入操作

2.1 登录应用服务平台

1.登录阿里云应用服务平台,找到需要配置的项目,该项目已由项目方创建,如果未创建,请联系项目方。

2.进入项目内,找到边缘一体机-网关管理,如下图所示。单击网关对应的设备集成。

2.2 门禁设备集成

1.网关里首次添加协议,选择新建协议。

2.网关里已添加过协议,鼠标移动到对应网关右侧的设置图标,点击添加协议

 3.在网关下添加协议其中:

协议名称:选择门禁官方协议。

接入模式:选择门禁系统

本地存储:选择

人脸匹配相似度:设置70%。

算法提供方:选择阿里算法

4.添加门禁设备

2.3 人脸门禁设备及配置

鼠标移动到到刚添加的门禁官方协议,点击新建设备,进行人行设备的添加。

如下图所示,在官方协议下新增人脸门禁设备。其中:

设备名称:参照项目甲方提供的<IoT设备信息表>,在人行-罗格朗TAB页查看设备IP, 例如10.249.38.253。然后在<IoT设备信息表>的通用模板 TAB页,根据IP地址查找门禁控制器设备IP对应的IoT编码,每个门禁设备的IoT编码不同。人脸门禁配置示例为:HJSB-000141.1。其中"HJSB-000141"是该设备的IoT编码,".1"标识人脸门禁设备。

设备别名:参照甲方提供的<设备信息表>中的设备名称。配置示例为:单元门口机000051。

功能定义:罗格朗门禁设备为已有模型,对应设备名称选择智慧社区-人员通行-人脸门禁。

门禁类型:选择人脸门禁

IP:参照甲方提供的<设备信息表>中人行-罗格朗TAB页的该门禁系统服务器IP,不是设备IP。输入示例为10.***.**.40。

端口号:罗格朗门禁系统对外提供的网络访问端口号固定是8080。

二维码门禁设备及配置

人脸匹配相似度:输入70%。

人脸比对方式:罗格朗人脸比对方式为边侧比对。

设备唯一标识: 参照甲方提供的<设备信息表>中人行-罗格朗 TAB页的该门禁设备的UC码。输入示例为1271

特别注意:每个设备的UC码必须是唯一的,如果有重复的,部署后将导致所有罗格朗设备离线。

如图所示,在官方协议下新增二维码门禁设备。其中:

设备名称:参照甲方提供的<IoT设备信息表>,在人行-罗格朗TAB页查看设备IP, 例如10.249.38.253。然后在<IoT设备信息表>的通用模板 TAB页,根据IP地址查找门禁控制器设备IP对应的IoT编码,每个门禁设备的IoT编码不同。二维码门禁配置示例为:HJSB-000205.2。其中"HJSB-000205"是该设备的IoT编码,".2"标识二维码门禁设备。

设备别名:参照甲方提供的<设备信息表>中的设备名称。配置示例为:二维码门禁设备001。

功能定义:罗格朗门禁设备为已有模型,对应设备名称选择智慧社区-人员通行-二维码门禁。

门禁类型:选择“二维码门禁”

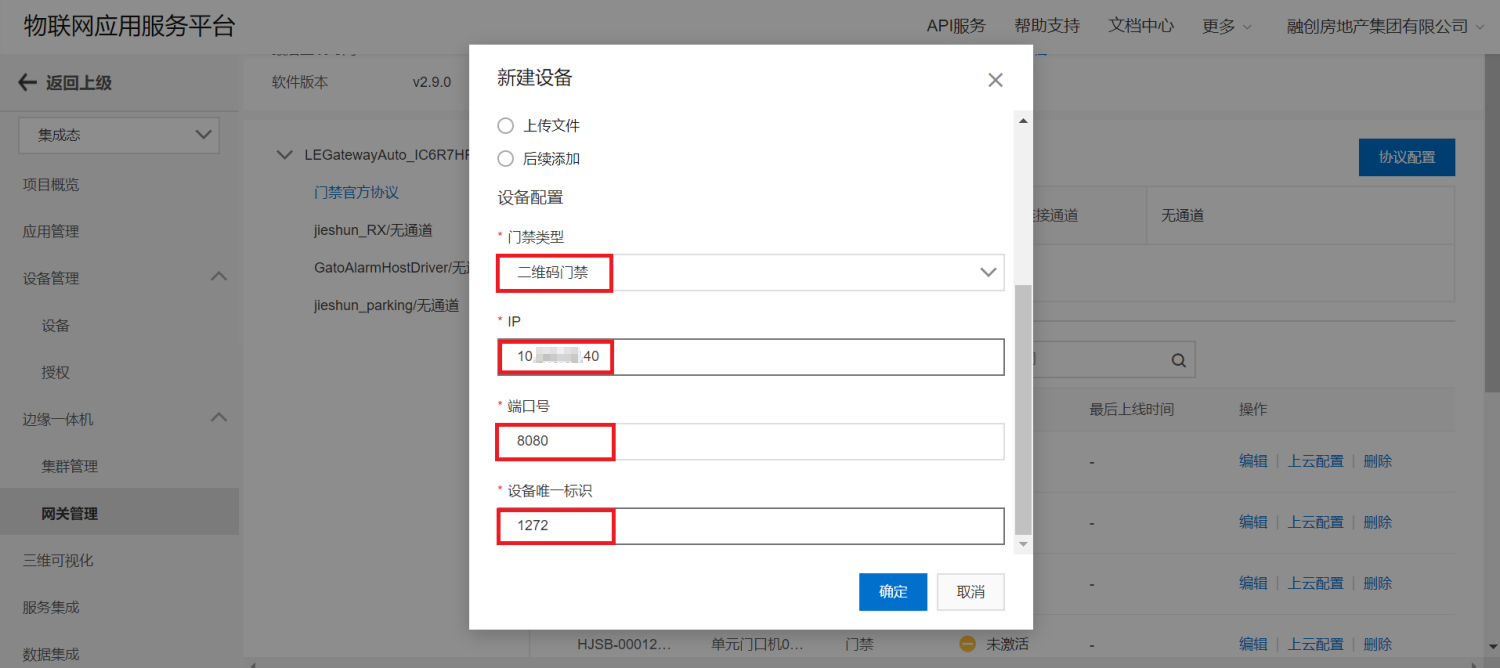

IP:参照甲方提供的<设备信息表>中的门禁系统服务器IP,不是设备IP。输入示例为10.***.**.40。如下图所示。

端口号:罗格朗门禁设备对外提供的网络访问端口号固定是8080。

设备唯一标识: 参照甲方提供的<设备信息表>中的该门禁设备的设备ID。输入示例为1272。

特别注意:每个设备的UC码必须是唯一的,如果有重复的,部署后将导致所有罗格朗设备离线。

009

门禁驱动配置

在添加门禁协议时,根据输入的选项,已经确定了门禁驱动配置。如果对上面的驱动配置还需要特别进行修改,可以参考下面流程:

1.登录阿里云物联网平台,进入边缘实例,选择<物业管理一体机实施手册>的2.5.3节里创建的网关实例,如下图所示。

2.单击打开对应的边缘实例后,选择设备与驱动->AccessControlDriver->驱动配置,对门禁驱动进行配置。

罗格朗的门禁驱动配置如下:

{"isServerDevice":true,"isCryptOn":"1","edgebox": { "isRunInEdgebox": true }"algorithm":{"defaultMatchScore":"0.7"}}

"isServerDevice": true 表示对接类型是门禁系统。

"isCryptOn":"1" 表示对人脸信息进行加密。

"isRunInEdgebox": true 表示边缘侧支持通行服务。

"algorithm":{"defaultMatchScore":"0.7"} 表示人脸匹配相似度为70%。

3.将上面的驱动配置,填入打开的驱动配置里

可视对讲设备集成

罗格朗门禁设备不支持可视对讲功能

设备批量导入

目前不建议进行设备批量导入操作

部署设备配置

在完成设备的配置后,单击部署,进行设备配置的协议下发到边缘服务器。

特别提醒:驱动部署时,网关侧对应驱动将重启,该驱动下的所有设备将出现离线后在线。这期间设备不可用,请部署人员提前与甲方沟通部署时间。

单击部署后可以查看设备配置下发的状态和部署进度。

说明

如果某个设备有新更新的配置信息,重新点击部署后,只会下发有改动的设备配置协议,其余未修改的配置信息不会再次下发到边缘服务器,部署的时间根据修改的设备数量有关。修改记录及版本信息。
