当您没有可用的SLB时，Cloud Controller Manager（CCM）组件可以为LoadBalancer类型服务自动创建SLB，并对其进行管理。本文以Nginx应用为例，介绍如何通过使用自动创建SLB的服务来公开应用。

注意事项

  • CCM只为Type=LoadBalancer类型的服务配置SLB。对于非LoadBalancer类型的服务，则不会为其配置负载均衡。
    注意 当Type=LoadBalancer的服务变更为其他类型时，CCM会删除为该SLB添加的配置，从而造成无法通过该SLB访问服务。
  • CCM使用声明式API，会在一定条件下自动根据服务的配置刷新SLB配置。您自行在SLB控制台上修改的配置均存在被覆盖的风险。
    注意 请勿在SLB控制台上手动修改Kubernetes创建并维护的SLB的任何配置，否则有配置丢失的风险，造成服务不可访问。
  • 已创建的LoadBalancer类型Service不支持重新指定SLB。如果您需要更换SLB，请重新创建Service。

SLB配额限制

  • CCM会为Type=LoadBalancer类型的Service创建SLB。默认情况下一个用户可以保留60个SLB实例。如果需要创建的SLB数量大于60，请提交工单给SLB产品。
    说明 您可以在提交工单时，说明需要修改slb_quota_instances_num参数，用于提高您可保有的SLB实例个数。
  • CCM会根据Service中定义的端口创建SLB监听。默认情况下一个SLB实例可以添加50个监听，如需添加更多监听，请提交工单给SLB产品。
    说明 您可以在提交工单时，说明需要修改slb_quota_listeners_num参数，用于提高每个实例可以保有的监听数量。
  • CCM会根据Service的配置将ECS挂载到SLB后端服务器组中。
    • 默认情况下一个ECS实例可挂载的后端服务器组的数量为50个，如果一台ECS需要挂载到更多的后端服务器组中，请提交工单给SLB产品。
      说明 您可以在提交工单时，说明需要修改slb_quota_backendserver_attached_num参数，用于提高同一台服务器可以重复添加为SLB后端服务器的次数。
    • 默认情况下一个SLB实例可以挂载200个后端服务器，如果需要挂载更多的后端服务器，请提交工单给SLB产品。
      说明 您可以在提交工单时，说明需要修改slb_quota_backendservers_num参数，提高每个SLB实例可以挂载的服务器数量。

    关于更多SLB使用限制，请参见使用限制。关于如何查询负载均衡SLB配额，请参见负载均衡SLB配额管理。

步骤一：部署示例应用

以下应用部署通过kubectl命令行方式进行。如果您需要通过控制台部署应用，请参见创建无状态工作负载Deployment。

  1. 使用以下示例应用的YAML内容，创建名为my-nginx.yaml文件。
    apiVersion: apps/v1 # for versions before 1.8.0 use apps/v1beta1
kind: Deployment
metadata:
  name: my-nginx    #示例应用的名称。
  labels:
    app: nginx
spec:
  replicas: 3       #设置副本数量。
  selector:
    matchLabels:
      app: nginx     #对应服务中Selector的值需要与其一致，才可以通过服务公开此应用。
  template:
    metadata:
      labels:
        app: nginx
    spec:
    #  nodeSelector:
    #    env: test-team
      containers:
      - name: nginx
        image: registry.aliyuncs.com/acs/netdia:latest     #替换为您实际的镜像地址，格式为：<image_name:tags>。
        ports:
        - containerPort: 80                                #需要在服务中暴露该端口。
  2. 执行以下命令，部署示例应用my-nginx。
    kubectl apply -f my-nginx.yaml
  3. 执行以下命令，确认示例应用状态正常。
    kubectl get deployment my-nginx

    返回结果示例：

    NAME       READY   UP-TO-DATE   AVAILABLE   AGE
my-nginx   3/3     3            3           50s

步骤二：通过使用自动创建SLB的服务公开应用

您可以通过控制台和kubectl两种方式来创建LoadBalancer类型的服务，并通过其公开应用。

控制台方式

  1. 登录容器服务管理控制台。
  2. 在控制台左侧导航栏中，单击集群。
  3. 在集群列表页面中，单击目标集群名称或者目标集群右侧操作列下的详情。
  4. 在集群管理页左侧导航栏中，选择网络 > 服务。
  5. 在服务页面，单击右上角的创建。

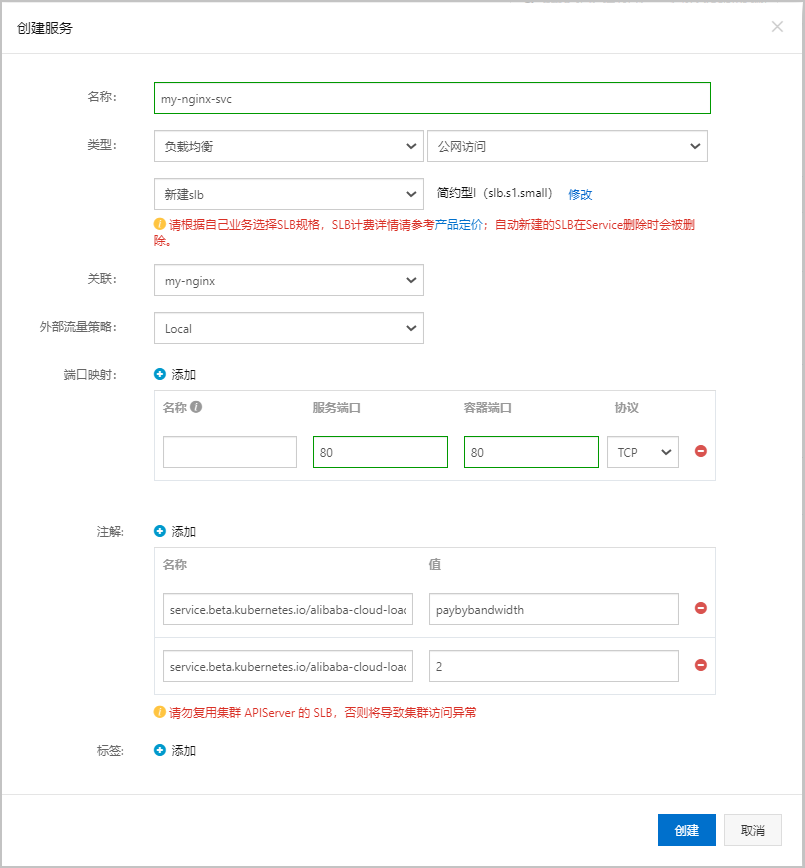

  6. 在创建服务对话框中，设置服务的相关参数。
    service-auto
    参数 描述
    名称 输入服务的名称，本示例为my-nginx-svc。
    类型 选择服务类型，即服务访问的方式。依次选择：负载均衡 -> 公网访问 -> 新建SLB -> 单击修改选择所需的SLB规格。本示例使用默认规格：简约型I（slb.s1.small）。
    关联 选择关联该服务要绑定的后端应用，本示例为my-nginx。若不进行关联部署，则不会创建相关的Endpoints对象，您也可自己进行绑定，请参见services-without-selectors。
    外部流量策略 设置外部流量策略，本示例为Local。
    • Local：流量只发给本机的Pod。
    • Cluster：流量可以转发到集群中其他节点上的Pod。
    说明 您的服务类型为节点端口或负载均衡时，才能设置外部流量策略。
    端口映射 添加服务端口（对应Service YAML文件中的port）和容器端口（对应Service YAML文件中的targetPort），容器端口需要与后端的Pod中暴露的容器端口一致。本示例皆为80。
    注解 为该服务添加一个注解（Annotation），配置负载均衡的参数。您可以选择自定义注解或阿里云注解。
    本示例中，将该服务的收费方式设置为按带宽收费，带宽峰值设置为2 Mbit/s，从而控制服务的流量。更多注解请参见通过Annotation配置负载均衡。
    • 类型：阿里云注解
    • 名称：service.beta.kubernetes.io/alibaba-cloud-loadbalancer-charge-type、service.beta.kubernetes.io/alicloud-loadbalancer-bandwidth
    • 值：paybybandwidth、2
    标签 为该服务添加一个标签，标识该服务。
  7. 单击创建。
    在服务页面，可以看到新创建的服务。endpoint
  8. 单击该服务在外部端点列的39.106.XX.XX:80，访问示例应用。

Kubectl方式

  1. 使用以下示例服务的YAML内容，创建名为my-nginx-svc.yaml的文件。
    将selector修改为my-nginx.yaml示例应用文件中matchLabels的值（本示例为app: nginx），从而将该服务关联至后端应用。
    apiVersion: v1
kind: Service
metadata:
  labels:
    app: nignx
  name: my-nginx-svc
  namespace: default
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer
  2. 执行以下命令创建名为my-nginx-svc的服务，并通过其公开应用。
    kubectl apply -f my-nginx-svc.yaml
  3. 执行以下命令确认LoadBalancer类型的服务创建成功。
    kubectl get svc my-nginx-svc

    返回结果示例：

    NAME           TYPE           CLUSTER-IP    EXTERNAL-IP      PORT(S)        AGE
my-nginx-svc   LoadBalancer   172.21.5.82   39.106.XX.XX     80:30471/TCP   5m
  4. 执行curl <YOUR-External-IP>命令访问示例应用，请将YOUR-External-IP替换为上面获取到的EXTERNAL-IP地址。
    curl 39.106.XX.XX

    返回结果示例：

    <!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
    body {
        width: 35em;
        margin: 0 auto;
        font-family: Tahoma, Verdana, Arial, sans-serif;
    }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>
