使用Skywalking对Nginx进行链路追踪

更新时间:

通过SkyWalking为应用埋点并上报链路数据至可观测链路 OpenTelemetry 版后,可观测链路 OpenTelemetry 版即可开始监控应用,您可以查看应用拓扑、调用链路、异常事务、慢事务和SQL分析等一系列监控数据。本文介绍如何通过SkyWalking Nginx LUA module自动埋点并上报Nginx的链路追踪数据。

前提条件

获取接入点信息

  1. 登录可观测链路 OpenTelemetry 版控制台

  2. 在左侧导航栏单击集群配置,然后在右侧页面单击接入点信息页签。

  3. 在页面顶部选择需要接入的地域,然后在集群信息区域打开显示Token开关。

  4. 客户端采集工具区域单击SkyWalking

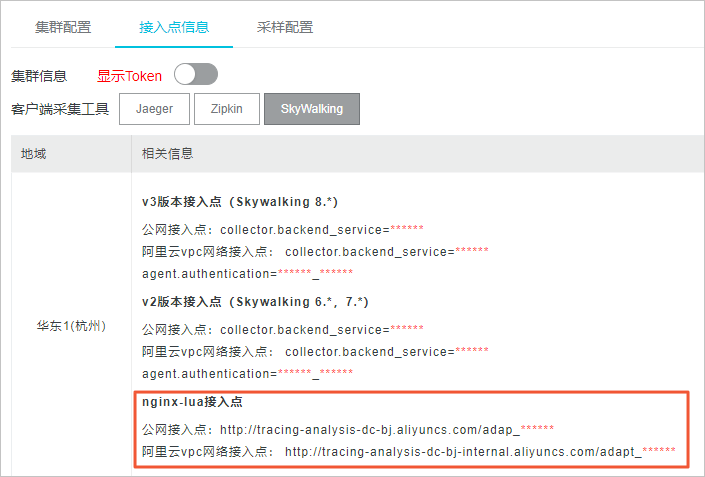

    在下方表格的相关信息列中,获取接入点信息。

    SkyWalking接入点信息

    说明

    如果应用部署于阿里云生产环境,则选择阿里云VPC网络接入点,否则选择公网接入点。

背景信息

SkyWalking是一款广受欢迎的国产应用性能监控APM(Application Performance Monitoring)产品,主要针对微服务、Cloud Native和容器化(Docker、Kubernetes、Mesos)架构的应用。SkyWalking的核心是一个分布式追踪系统。

要通过SkyWalking将Java应用数据上报至可观测链路 OpenTelemetry 版控制台,首先需要完成埋点工作。SkyWalking既支持自动埋点(Dubbo、gRPC、JDBC、OkHttp、Spring、Tomcat、Struts、Jedis等),也支持手动埋点(OpenTracing)。本文介绍自动埋点方法。

通过Docker镜像快速配置skywalking-nginx-lua

使用打包好的Docker配置skywalking-nginx-lua。

  1. 从Registry中拉取镜像。

    docker pull registry.cn-hangzhou.aliyuncs.com/public-community/skywalking-nginx-lua:0.2
  2. 运行Nginx Docker。

    docker run --rm  -p 80:80 -e "BACKEND_URL=$skywalking-nginx-lua"  -d registry.cn-hangzhou.aliyuncs.com/public-community/skywalking-nginx-lua:0.2

    $skywalking-nginx-lua是前提条件中保存的nginx-lua接入点信息。

    例如:

    docker run --rm  -p 80:80 -e "BACKEND_URL=http://tracing-analysis-dc-hz.aliyuncs.com/adapt_123@abc_456@efg"  -d registry.cn-hangzhou.aliyuncs.com/public-community/skywalking-nginx-lua:0.2
  3. 访问Nginx页面。

    • 在浏览器上访问localhost/nginx.conf

    • 执行命令curl "localhost/nginx.conf"

通过Dockerfile配置skywalking-nginx-lua

  1. 下载Dockerfile。

    wget https://arms-apm.oss-cn-hangzhou.aliyuncs.com/demo/nginx-skywalking-docker.tgz
    tar -xzvf nginx-skywalking-docker.tgz
    cd nginx-lua
  2. 编译Docker。

    docker build --rm --tag skywalking-nginx-lua:0.2 .
  3. 运行Docker。

    docker run --rm  -p 80:80 -e "BACKEND_URL=$skywalking-nginx-lua"  -d skywalking-nginx-lua:0.2

    $skywalking-nginx-lua是前提条件中保存的nginx-lua接入点信息。

    例如:

    docker run --rm  -p 80:80 -e "BACKEND_URL=http://tracing-analysis-dc-hz.aliyuncs.com/adapt_123@abc_456@efg"  -d skywalking-nginx-lua:0.2
  4. 访问Nginx页面。

    • 在浏览器上访问localhost/nginx.conf

    • 执行命令curl "localhost/nginx.conf"

在ECS上配置skywalking-nginx-lua

此处以在CentOS 7.0上的操作为例。

  1. 配置Lua运行环境。

    1. 安装工具库。

      yum install gcc gcc-c++ kernel-devel -y
      yum install readline-devel -y
      yum install ncurses-devel -y
    2. 下载并安装Lua 5.3.5。

      cd /usr/local/src
      wget http://www.lua.org/ftp/lua-5.3.5.tar.gz
      tar -zxvf lua-5.3.5.tar.gz
      cd /usr/local/src/lua-5.3.5 && echo "INSTALL_TOP= /usr/local/lua_5.3.5" >> Makefile && make linux && make install
    3. 下载并安装LuaRocks 2.2.2。

      cd /usr/local/src
      wget http://keplerproject.github.io/luarocks/releases/luarocks-2.2.2.tar.gz
      tar -xzvf luarocks-2.2.2.tar.gz
      cd luarocks-2.2.2
      ./configure --prefix=/usr/local/luarocks_2.2.2 --with-lua=/usr/local/lua_5.3.5
      make build
      make install
    4. /etc/profile文件中添加以下内容。

      export LUA_HOME=/usr/local/lua_5.3.5
      export LUAROCKS_HOME=/usr/local/luarocks_2.2.2
      PATH=$PATH:$HOME/bin:$LUAROCKS_HOME/bin:$LUA_HOME/bin
      export PATH
      export LUA_PATH="$LUAROCKS_HOME/share/lua/5.3/?.lua;?.lua;;"
      export LUA_CPATH="$LUAROCKS_HOME/lib/lua/5.3/?.so;?.so;;"
    5. 刷新/etc/profile配置文件。

      source /etc/profile
    6. 安装Lua组件。

      luarocks install luasocket
      luarocks install lua-resty-jit-uuid
      luarocks install luaunit
      luarocks install lua-cjson 2.1.0-1
    7. 确认Lua组件是否安装成功。

      luarocks list
  2. 下载并安装OpenResty Nginx。

    yum install pcre-devel openssl-devel gcc curl postgresql-devel
    cd /usr/local/src
    wget -c https://openresty.org/download/openresty-1.15.8.1rc2.tar.gz
    tar -zxvf openresty-1.15.8.1rc2.tar.gz
    cd openresty-1.15.8.1rc2
    ./configure --prefix=/usr/local/openresty/ --with-http_stub_status_module --with-luajit --without-http_redis2_module --with-http_iconv_module --with-http_postgres_module --with-stream && gmake && gmake install
    export PATH=/usr/local/openresty/nginx/sbin:$PATH
  3. 下载并安装skywalking-nginx-lua。

    1. 下载并解压skywalking-nginx-lua安装包。

      cd /usr/local/skywalking-nginx-lua
      wget https://mirrors.tuna.tsinghua.edu.cn/apache/skywalking/nginx-lua/0.5.0/skywalking-nginx-lua-0.5.0-src.tgz
      tar -xzvf skywalking-nginx-lua-0.5.0-src.tgz
    2. 修改nginx.conf文件中的lua_package_pathstartBackendTimer

      例如:

      • lua_package_path改为/usr/local/skywalking-nginx-lua/lib/?.lua;;

      • startBackendTimer改为require("skywalking.client"):startBackendTimer("http://tracing-analysis-dc-hz.aliyuncs.com/adapt_***")

    3. 启动skywalking-nginx-lua。

      nginx -c /usr/local/skywalking-nginx-lua/examples/nginx.conf

查看结果

登录ARMS控制台后,在应用监控 > 应用列表页面选择目标应用,查看链路数据。

说明

语言列显示Java图标图标的应用为接入应用监控的应用,显示-图标的应用为接入可观测链路 OpenTelemetry 版的应用。
