3D模型制作流程

上传数据

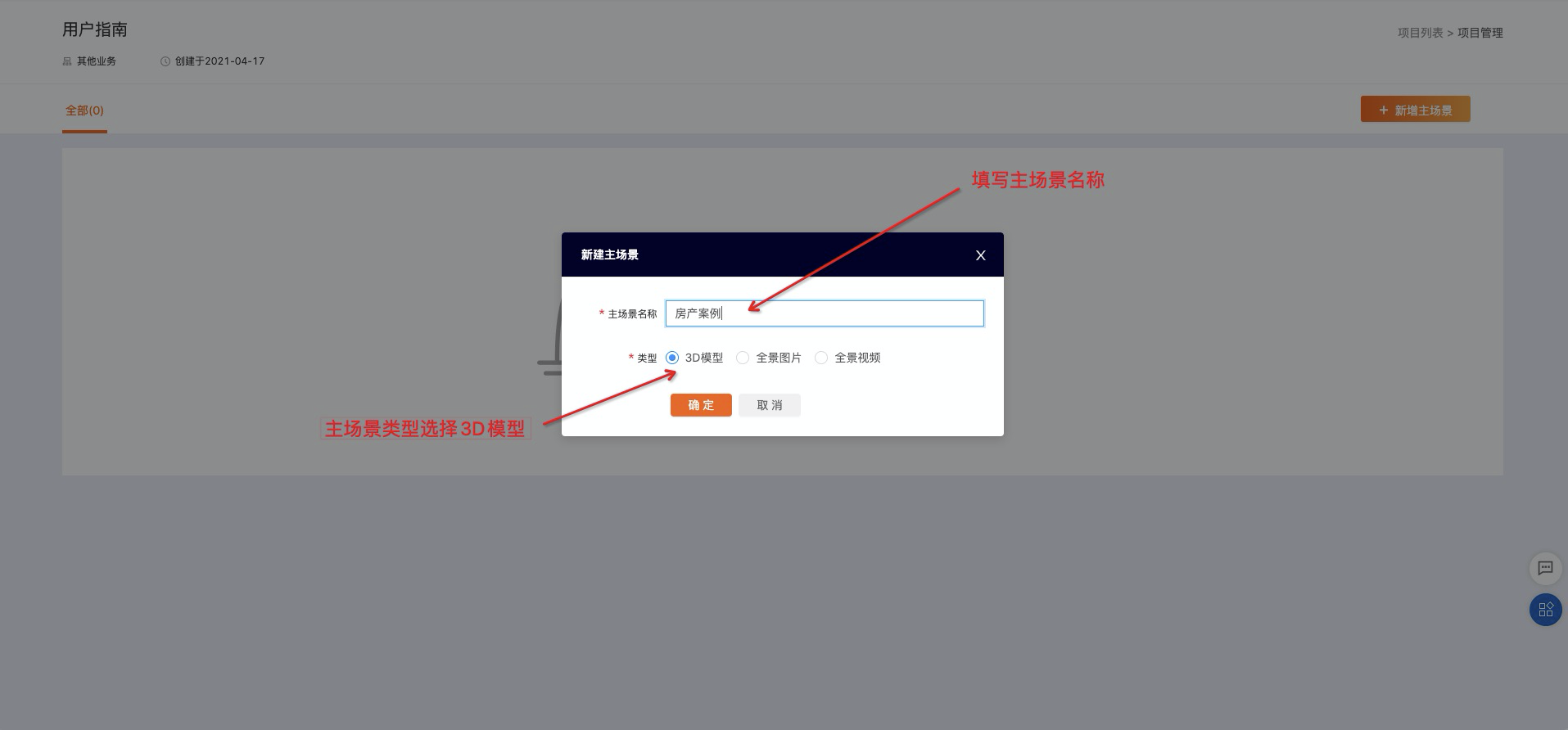

进入项目页面,进入对应项目单击右上方的【新增主场景】,创建主场景;

创建3D模型主场景

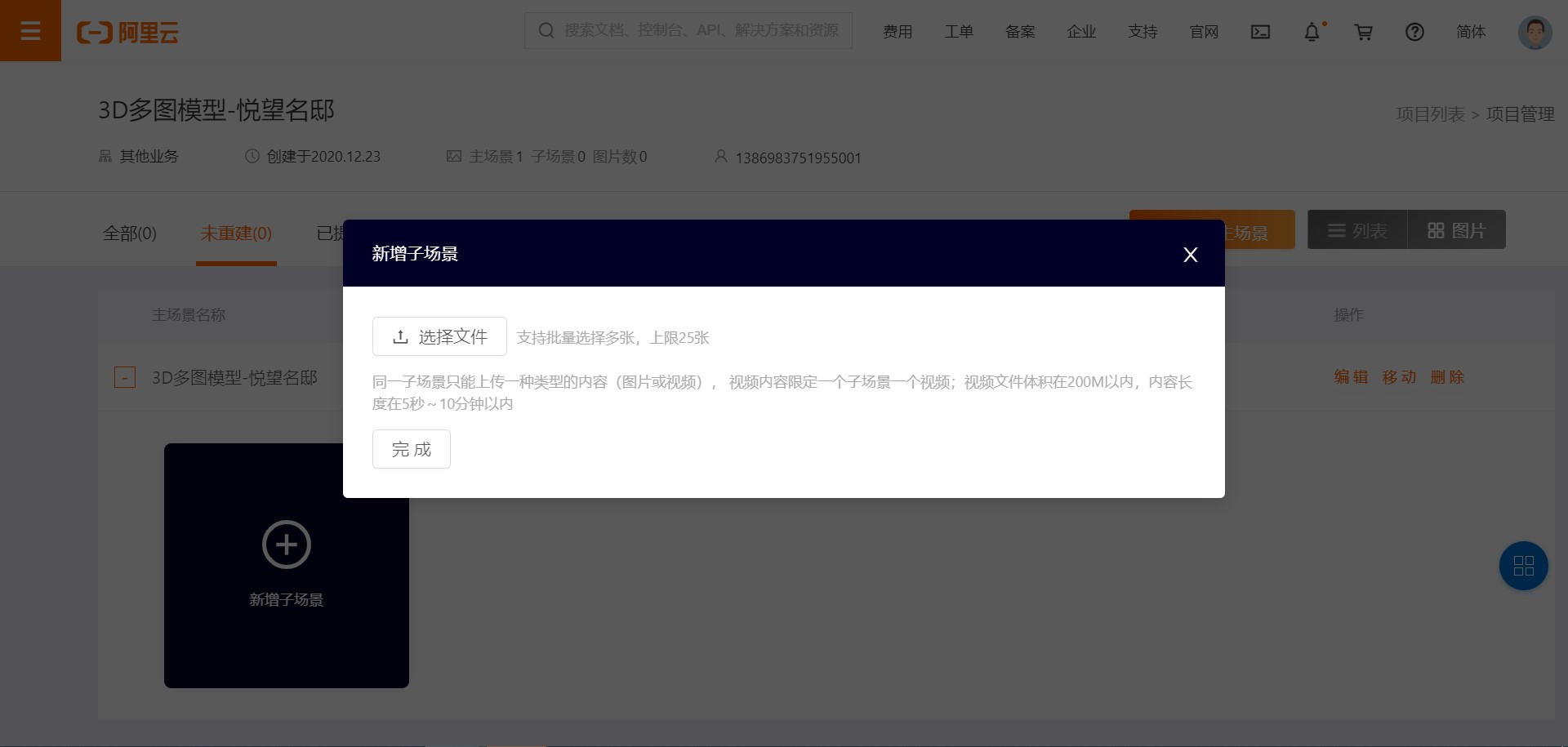

在主场景下,单击【新增子场景】,选择文件,上传图片。

创建子场景

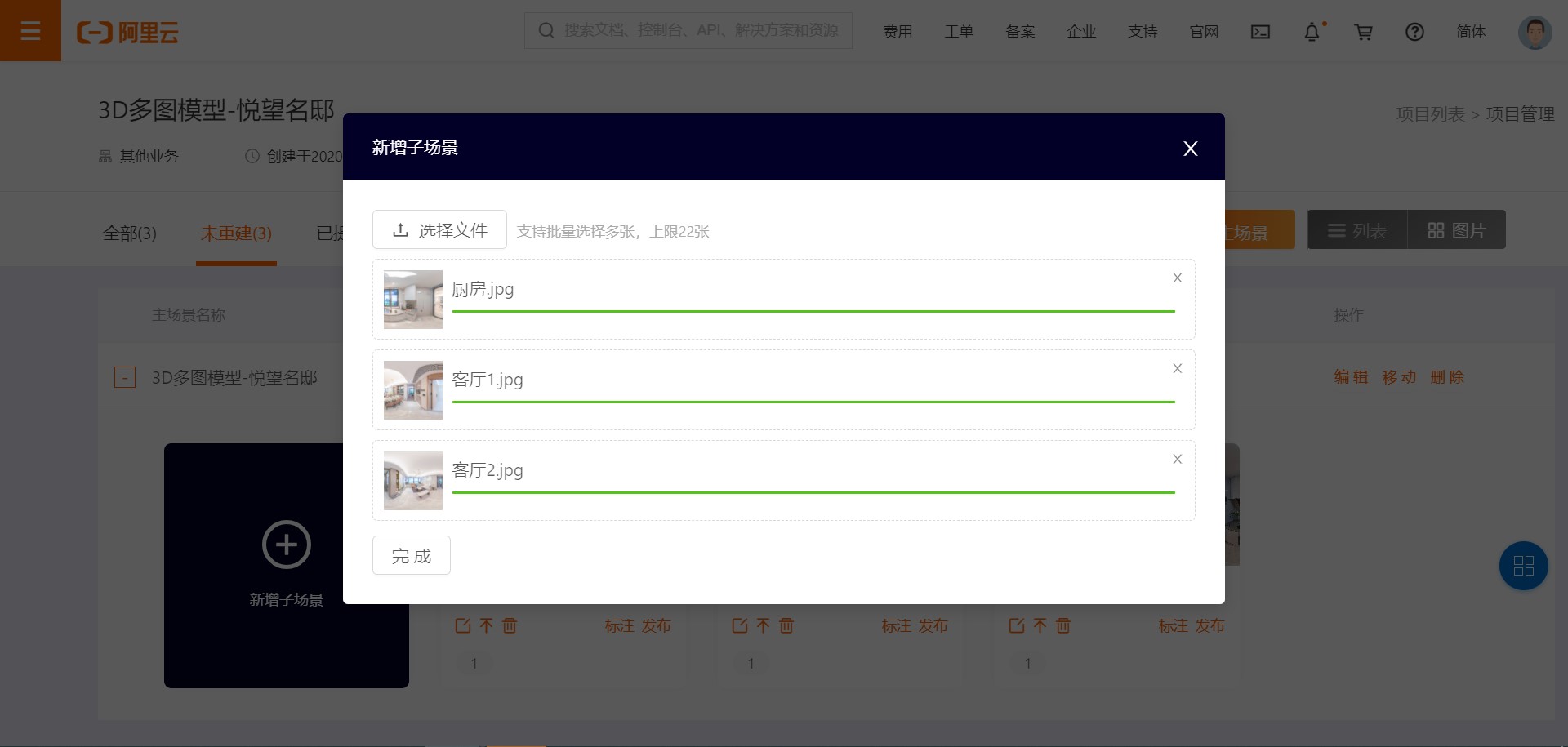

单击【完成】,返回主场景页面。

上传子场景图

墙线标注

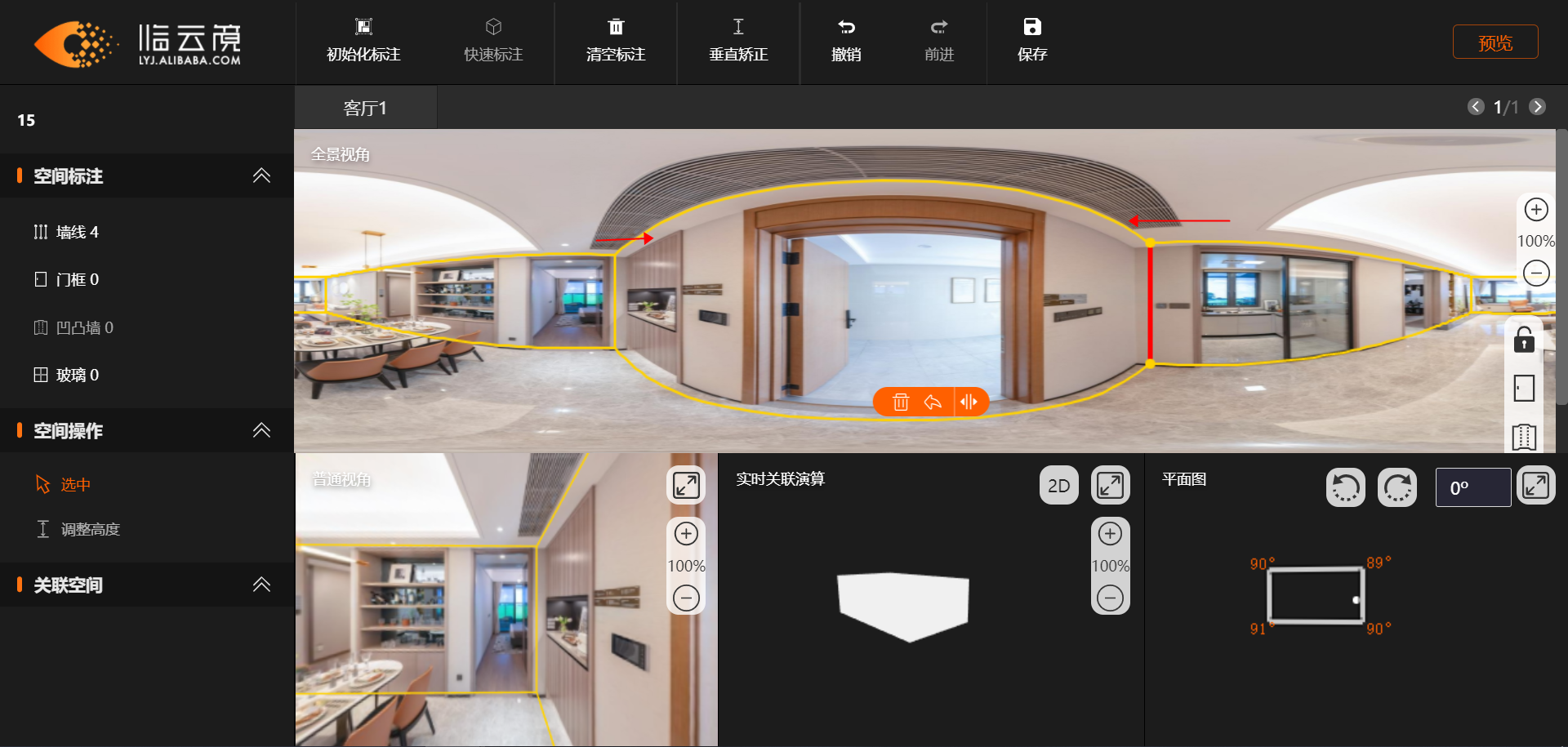

在场景页单击【标注】进入标注页面,通过鼠标拖拽移动竖向墙线调整图像中墙的位置,以保证如下面照片中所示,墙线与地线保持对齐;调整墙线完成后,请点击【保存】按钮,再切入下一个子场景进行标注,依次对每个子场景进行墙线标注。

墙线标注墙线

添加门框与关联

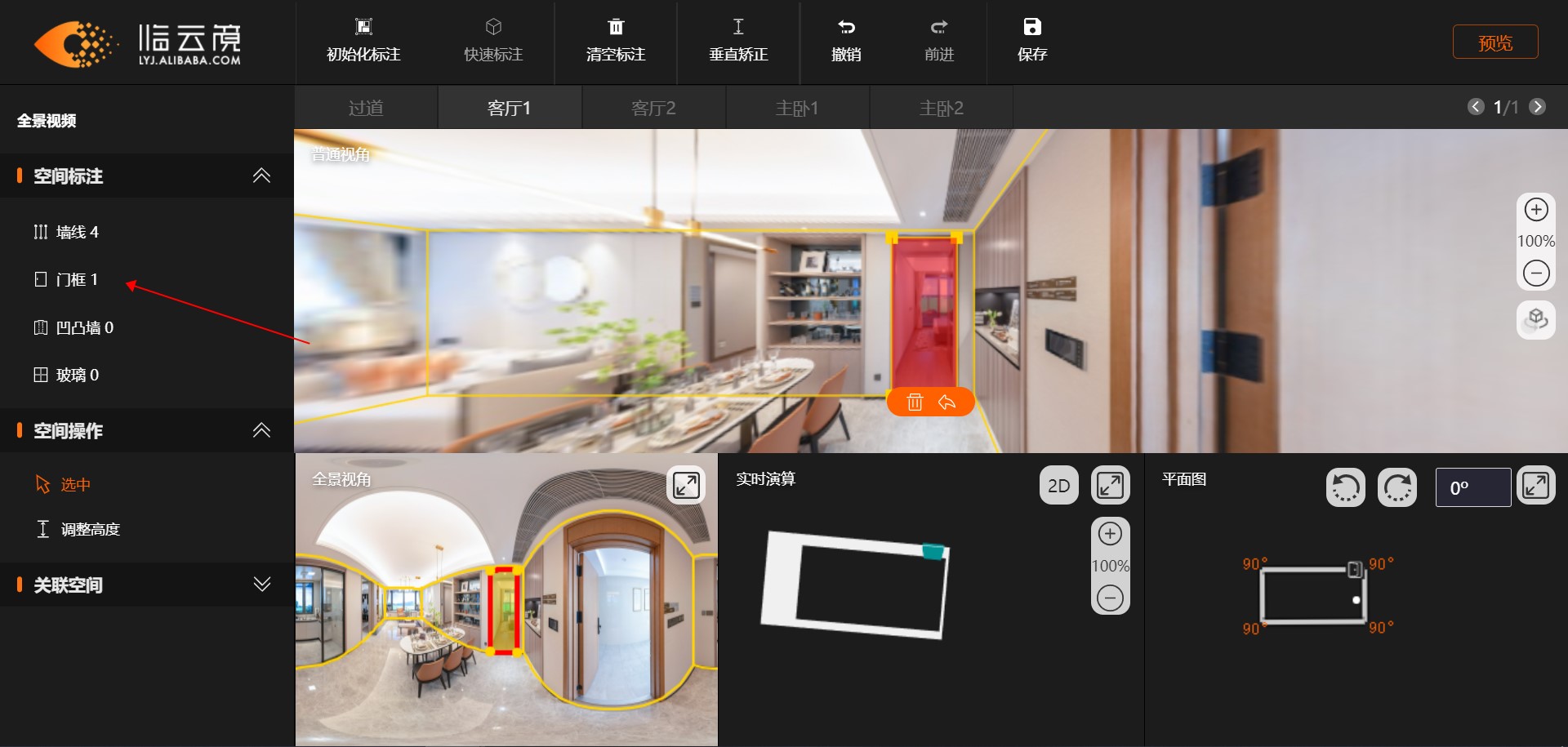

点击左侧门框后在图片中选择门的位置绘制。(请勿贴近墙线,依据门框大小添加。)

04创建门框

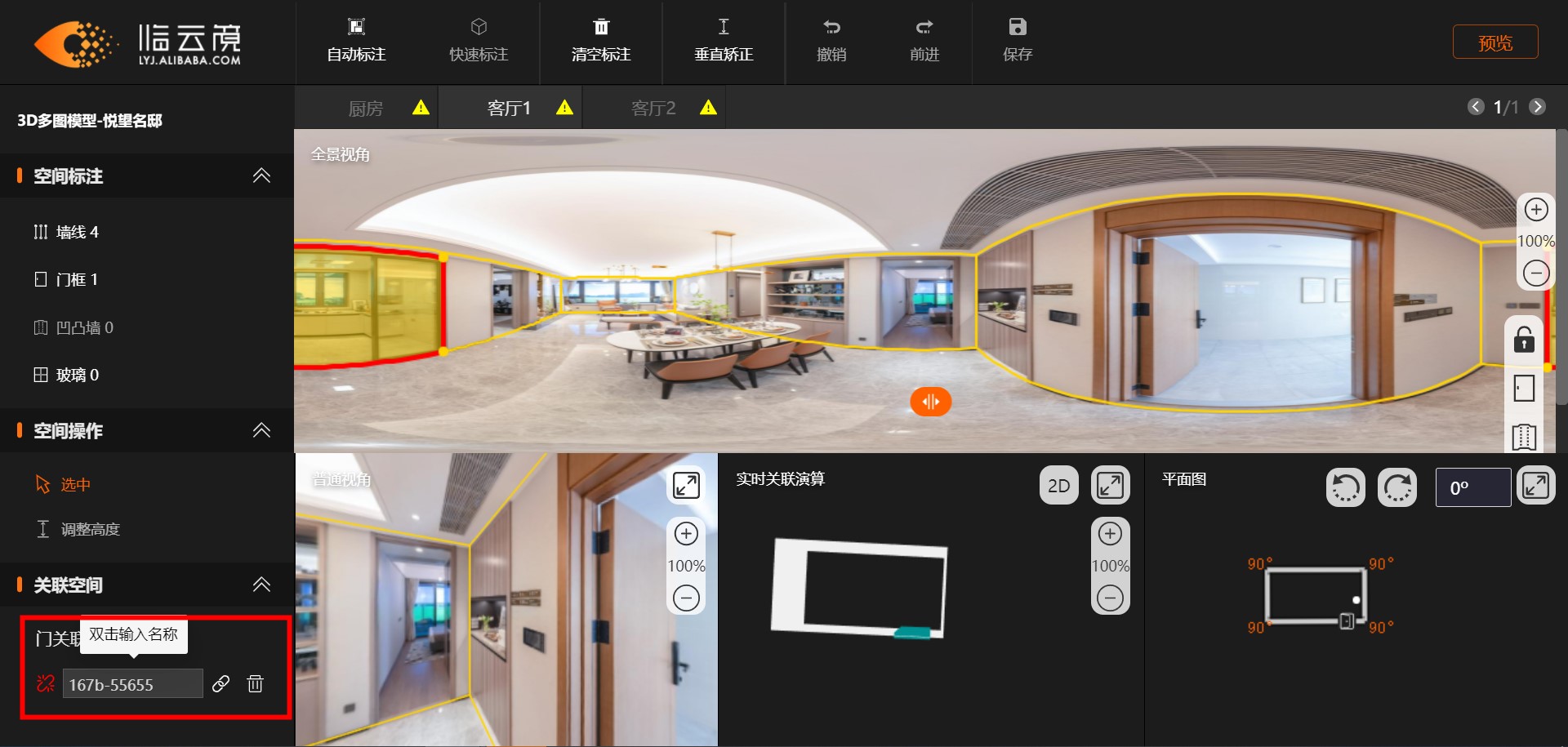

在左侧门关联空间处选中绘制的门框(光标移动至所指门框时图片内对应门框将高亮显示)双击修改门框名称

05门框改名

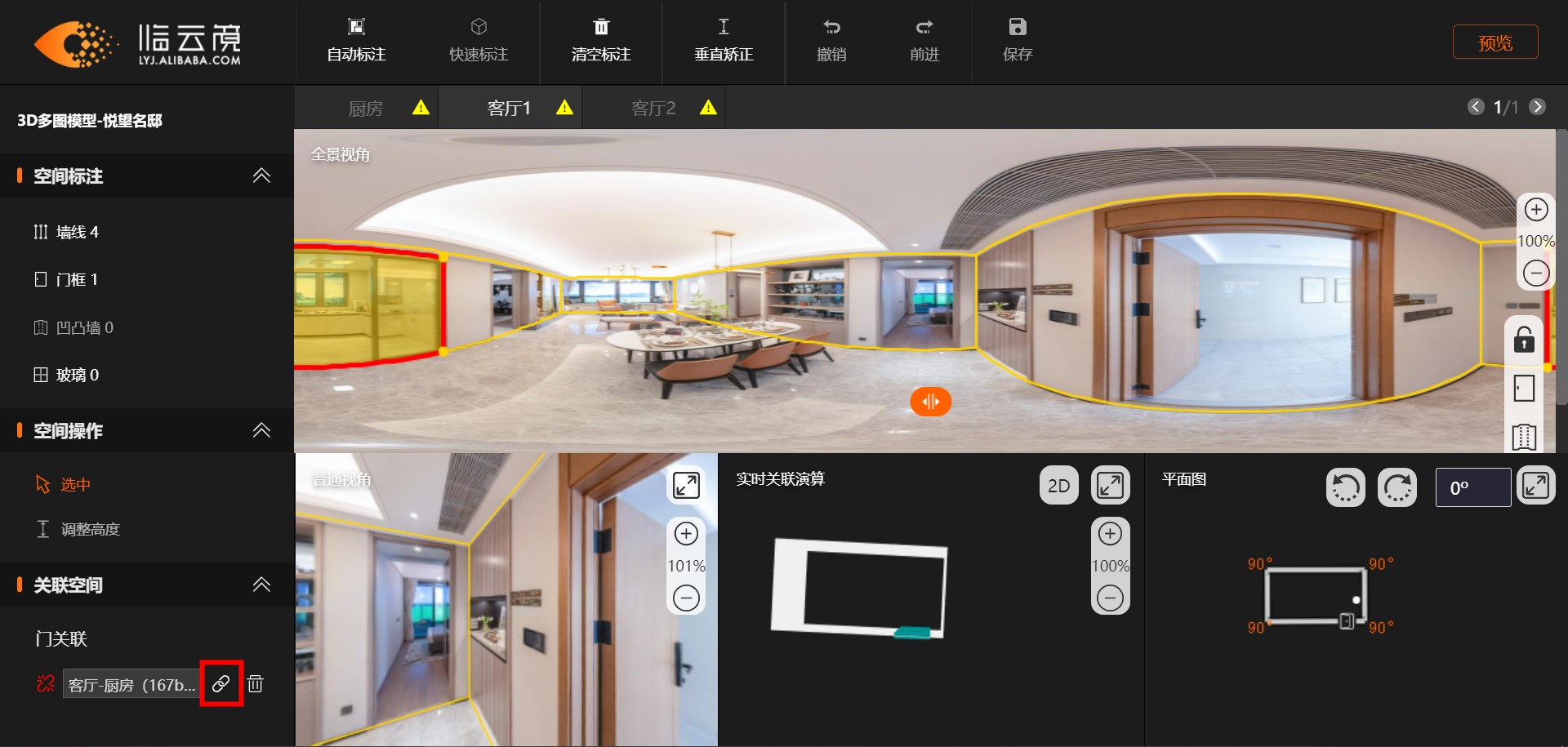

点击门框后的绑定按钮将两个子场景下的门框关联

06门框关联

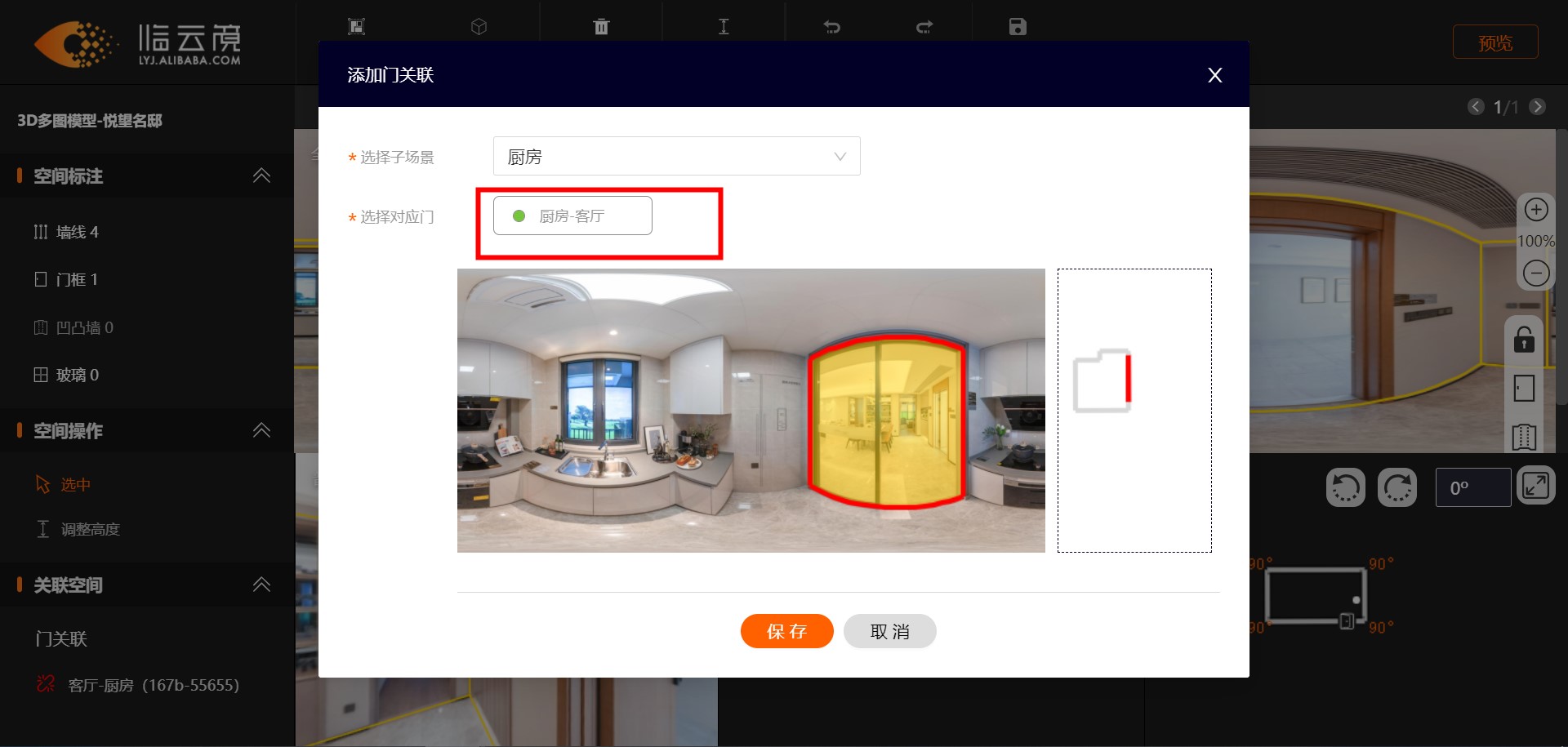

选择对应的子场景下对应的门框

07门框关联

将其他子场景依次进行标注、关联、重建后点击【预览】进入模型预览效果。

模型发布

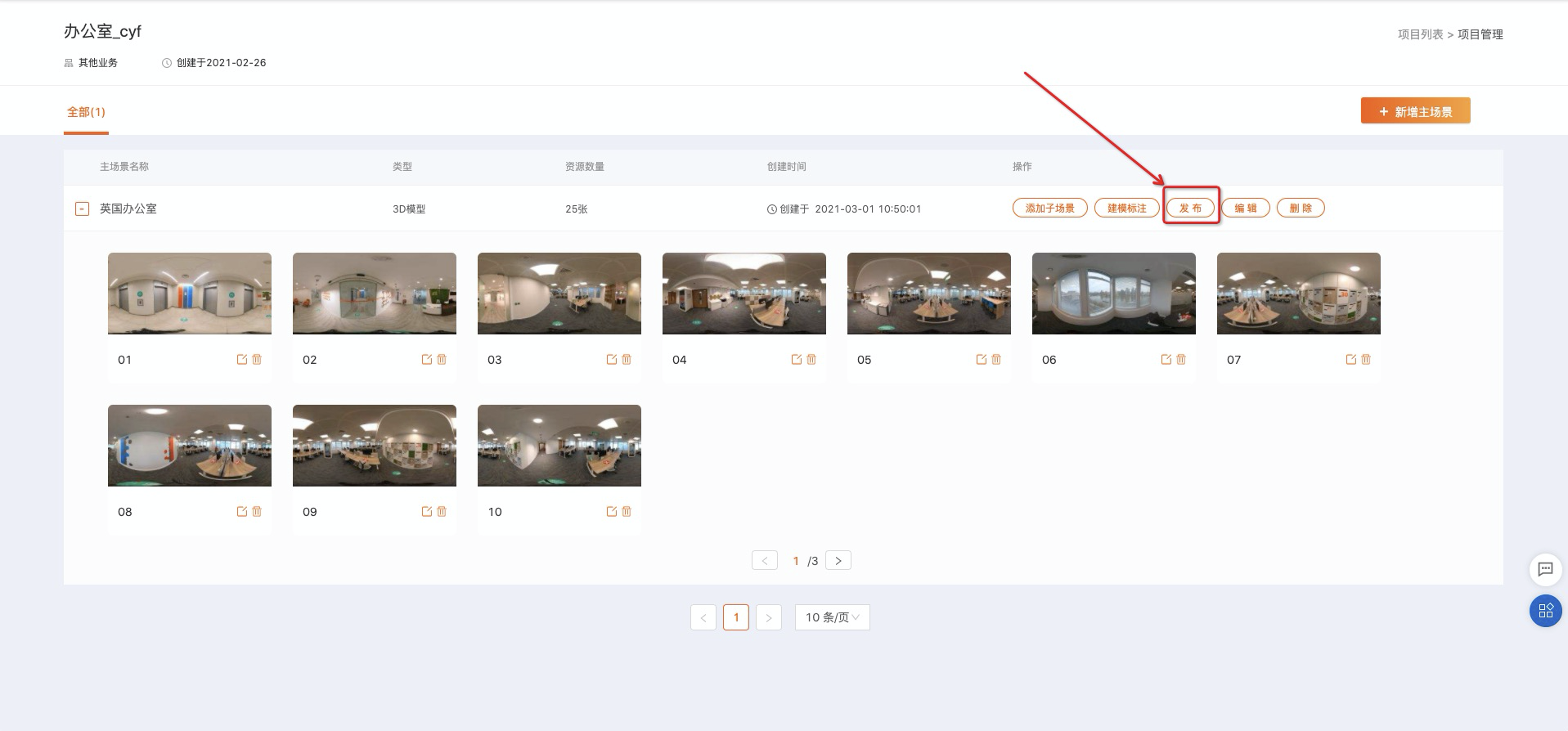

完成上述配置后,返回到【项目页面】,点击【发布】即可。

注意:发布后会收取相应费用,请确认预览效果没有问题后再发布。

发布示意
