混合云网络流量分析三方联合最佳实践

更新时间:
一键部署

本实践借助业内优秀的第三方网络性能分析(Network Performance Management,以下简称NPM )产品配合,在阿里混合云平台为客户提供多场景网络流量采集、分析服务能力。

背景信息

在金融等核心领域,网络流量数据采集和智能分析,已经成为支撑业务稳定运行和快速演进的重要能力。随着客户基础设施,从传统自建IDC到混合云的演进,云上云下一致性的网络流量分析能力成为混合云平台的强需求。

本文内容适用于以下场景:

  • 流量采集分发:提供物理网络探针、虚拟网络及容器全网流量采集、存储及引流再分发的能力。

  • 网络质量分析:高效展示多地区、可用区、虚拟机、宿主机、应用、PoD、服务等维度的关联性、连接状态、性能等网络性能指标。

  • 多维数据聚合:构建网络知识图谱,提供关联网络、云平台、容器平台、服务等各平台信息,快速查询关联信息。

  • 监控纳管:报警、报表、视图、资产管理等。

  • 云原生兼容:流量分析组件支持弹性伸缩,满足云原生场景下架构横向扩容的需求。

使用场景具备特点如下图所示。场景特点

在专有云场景部署网络性能分析(NPM)组件

部署架构图专有云侧架构图专有云侧配置

服务隧道资源开通需要前置数据支持,请确认开通对应的服务隧道前已完成对应资源的部署和信息收集。

需要开通的隧道资源如下。

类型

数量

是否必选

备注

正向访问隧道

>=2

控制器,数据处理组件必选。

反向访问

不涉及

仅在ACK网络流量分析场景下适用。

第三方NPM组件配置

  1. 服务前置部署准备。

    1. 由第三方技术工程师完成在经典网络中, 第三方NPM组件、主备控制器、数据处理组件的部署工作。

    2. 记录NPM组件主备服务器、数据处理组件的IP地址信息、专有云侧主备控制器、数据处理组件开通的服务隧道IP,并记录于表格。表格如下。

      组件名称

      IP地址

      备注

      NPM 主控制器

      NPM 备控制器

      数据处理节点-A

      数据处理节点-B

      数据处理节点-C

      控制器-正向访问隧道

      服务端口:tcp:123,tcp:456,tcp:789(示例)

      数据处理组件-正向访问隧道

      服务端口:tcp:123,tcp:456,tcp:789(示例)

      反向访问隧道VIP及端口

      映射端口:tcp:6185(示例)

  2. 虚拟网络探针配置。

    虚拟网络探针需要在安装完成后,配置控制器节点IP地址及服务端口信息,可按照步骤1中记录的已申请好的IP地址完成配置。

    本文以NPM的第三方合作伙伴云杉网络(通过阿里云专有云企业版V3版本兼容性测试认证) 的虚拟网络探针trident为例:

    1. 安装采集器二进制文件。针对不同的发行版,您可以选择以下两种安装方式。

      • CentOS或RedHat。

        1. 下载trident.rpm安装于操作系统上。

        2. 使用yum工具安装采集器。

        3. 通过systemctl enable trident将其设置为开机自启动。

      • 其他发行版。

        1. 下载trident.tar.gz,直接解压获取tridenttrident.yaml

        2. 设置为开机自启动。

    2. 修改/etc/trident.yaml,将controller-ips改写为主备控制器的IP,例如。

      controller-ips:
          - [$IP]  #此处的控制器IP地址即为前序准备中申请的正向访问隧道 地址;
    3. 重启trident服务,完成配置工作。

    配置过程如图所示。配置过程

  3. NPM组件控制器配置。

    NPM组件控制器需要通过配置对外服务IP,数据处理组件对外服务IP等信息,完成管控、数据处理服务的初始化配置下发工作。

    本文以云杉网络DeepFlow控制器为例。

    1. 确认在阿里云专有云上完成申请正向访问隧道资源。

      1. 为所有控制器IP的TCP 20035端口申请一个正向访问隧道A,如步骤1表格中的控制器-正向访问隧道。

      2. 为所有数据节点IP的TCP/UDP 20033端口申请一个正向访问隧道B,如步骤1表格中的数据处理组件-正向访问隧道。

    2. DeepFlow页面使用步骤1表格中记录的正向访问隧道完成如下配置操作。

      1. 管理员登录DeepFlow页面。登录deepflow

      2. 前往系统>控制器页面,为每个控制器配置NAT IP为A。 配置主控制器IP

      3. 前往系统>数据节点页面,为每个数据节点配置NAT IP为B。配置数据节点IP

      4. 前往系统>采集器>配置页面,修改默认配置中的基础配置参数,选择是否请求NAT,开启隧道IP服务。

      5. 完成NPM组件控制器和数据处理组件的配置。

在混合云场景部署网络性能分析(NPM)组件

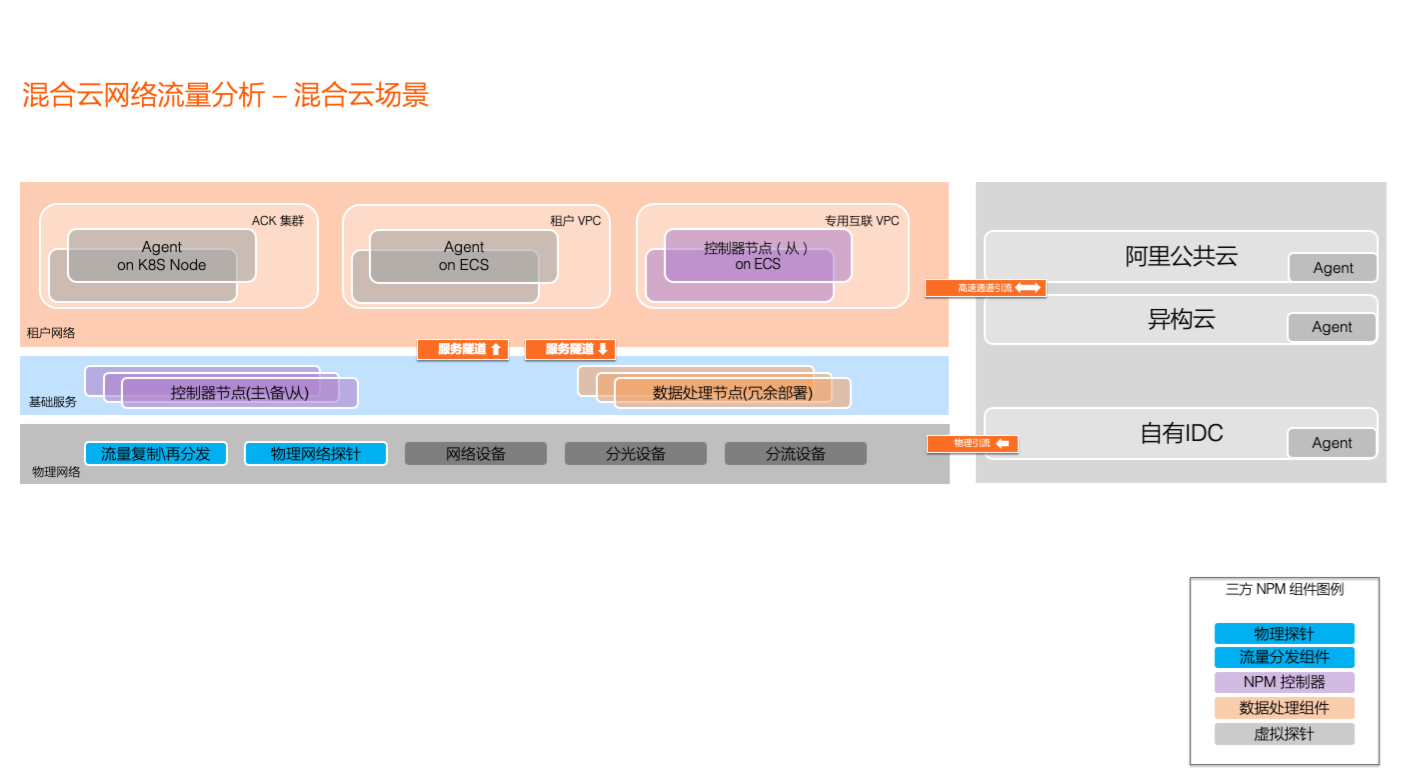

部署架构图

部署架构

专有云侧配置

服务隧道资源开通需要前置数据支持,请确认开通对应的服务隧道前已完成对应资源的部署和信息收集。

需要开通的隧道资源如下。

类型

数量

是否必选

备注

正向访问隧道

>=2

控制器,数据处理组件。

反向访问

不涉及

仅在ACK网络流量分析场景下适用。

经典网络SLB VIP

>=1

仅在云下IDC通过经典网络并网适用。

在混合云场景下,云下IDC可通过VPN网关、智能接入网关SAG及高速通道等多种形式接入云上网络,具体接入细节可以参见阿里云混合云 Alibaba Cloud Hybrid Cloud

第三方NPM组件配置

  1. 服务前置部署准备。

    1. 由第三方技术工程师完成在经典网络中, 第三方NPM组件、主备控制器、数据处理组件的部署工作。

    2. 记录NPM组件主备服务器、数据处理组件的IP地址信息、专有云侧主备控制器、数据处理组件开通的服务隧道IP,并记录于表格。表格如下。

      组件名称

      IP地址

      备注

      NPM 主控制器

      NPM 备控制器

      数据处理节点-A

      数据处理节点-B

      数据处理节点-C

      控制器-正向访问隧道

      服务端口:tcp:123,tcp:456,tcp:789(示例)

      数据处理组件-正向访问隧道

      服务端口:tcp:123,tcp:456,tcp:789(示例)

      反向访问隧道VIP及端口

      映射端口:tcp:6185(示例)

  2. 虚拟网络探针配置。

    专有云内的配置方案如下。

    虚拟网络探针需要在安装完成后,配置控制器节点IP地址及服务端口信息,可按照步骤1中记录的已申请好的IP地址完成配置。

    本文以NPM的第三方合作伙伴云杉网络(通过阿里云专有云企业版V3版本兼容性测试认证) 的虚拟网络探针trident为例:

    1. 安装采集器二进制文件。针对不同的发行版,您可以选择一下两种安装方式。

      • CentOS或RedHat。

        1. 下载trident.rpm安装于操作系统上。

        2. 使用yum工具安装采集器。

        3. 通过systemctl enable trident将其设置为开机自启动。

      • 其他发行版。

        1. 下载trident.tar.gz,直接解压获取tridenttrident.yaml

        2. 设置为开机自启动。

    2. 修改/etc/trident.yaml,将controller-ips改写为主备控制器的IP,例如。

      controller-ips:
          - [$IP]  #此处的控制器IP地址即为前序准备中申请的正向访问隧道地址;
    3. 重启trident服务,完成配置工作。

    对于云外IDC配置虚拟网络探针的场景,可参考专有云场景部署NPM组件方案中虚拟网络探针配置的章节,仅需将控制器的隧道IP替换为前期申请的经典网络SLB VIP即可,以云杉网络trident虚拟网络探针为例,您需要修改/etc/trident.yaml,将controller-ips改写为主备控制器申请的经典网络SLB VIP,例如。

    controller-ips:  - [$IP]  #此处的控制器IP地址即为前序准备中申请的经典网络SLB VIP地址;
  3. NPM组件控制器配置。

    NPM组件控制器需要通过配置对外服务IP,数据处理组件对外服务IP等信息,完成管控、数据处理服务的初始化配置下发工作。

    本文以云杉网络DeepFlow控制器为例。

    1. 确认在阿里云专有云上完成申请正向访问隧道资源。

      1. 为所有控制器IP的TCP 20035端口申请一个正向访问隧道A,如步骤1表格中的控制器-正向访问隧道。

      2. 为所有数据节点IP的TCP/UDP 20033端口申请一个正向访问隧道B,如步骤1表格中的数据处理组件-正向访问隧道。

    2. DeepFlow页面使用步骤1表格中记录的正向访问隧道完成如下配置操作。

      1. 管理员登录DeepFlow页面。登录deepflow

      2. 前往系统>控制器页面,为每个控制器配置NAT IP为A。 配置主控制器IP

      3. 前往系统>数据节点页面,为每个数据节点配置NAT IP为B。配置数据节点IP

      4. 前往系统>采集器>配置页面,修改默认配置中的基础配置参数,选择是否请求NAT,开启隧道IP服务。

      5. 完成NPM组件控制器和数据处理组件的配置。

服务验证

部署完成后,您需要对整个系统进行验证。

各节点集群的部署状态的验证方法请参见DeepFlow用户使用手册第六章:部署扩容中的6.2.4-检查集群状态

对于部署中遇到的问题请参见DeepFlow用户使用手册第六章:部署扩容中的6.3:常见问题。 针对告警中心中出现的异常告警,请参见DeepFlow用户使用手册第五章:告警处理,您可以按告警类型和关键字进行检索。
