通过SNMP监控设备端口状态

本文主要介绍如何从零开始配置SNMP监控,采集设备端口状态的操作步骤。

前提条件

操作步骤

步骤一:创建监控项,请参见监控项管理

  1. 登录云网管控制台。

  2. 在控制台左侧菜单栏单击网络监控 > 监控项管理

  3. 单击列表上方的创建监控项按钮,选择创建单设备监控项。

  4. 在打开的创建监控项页面,输入创建监控项所需的基础信息,例如监控项名称、描述、采集方式等。

    1. 为监控项定义一个全局唯一的监控项名称,如Interface_State_Monitor。

    2. 输入监控项描述,详细介绍当前监控项的意图,方便后期维护,如“监控网络设备端口状态,采集结果为1时代表up,结果为2时代表down”。

    3. 选择监控项生效的安全域,如CMN-01,代表从CMN-01安全域的探针发起采集,采集范围是安全域为CMN-01的设备。

    4. 选择设备形态:如网络设备,则代表监控项采集范围为指定安全域下的网络设备。

    5. 选择SNMP采集类型,可选值为get、getNext、getBulk、getWalk、snmpwalk。这里选择snmpwalk。

    6. 打开启用状态,只有在监控项启用时才会发起采集。

    7. 选择解析代码,从模板中选择端口状态监控指定解析代码。

    8. 【可选】添加告警规则,请参见监控项管理端口状态监控

  5. 单击提交按钮,保存监控项。

步骤二:部署监控项,请参见部署监控项

  1. 在控制台左侧菜单栏单击网络监控 > 部署监控项

  2. 从下拉列表中选择步骤一中创建的监控项:Interface_State_Monitor,可根据监控项名称模糊搜索。

  3. 系统将自动展示出已经生成的厂商和型号列表,勾选监控项需要生效的型号条目,如期望监控厂商为H3C,型号为WX5004和S5120的设备,可勾选两个型号前的多选框。

  4. 针对SNMP监控项,需要对每个厂商型号设置OID,因为用到的OID可能是私有的,各个厂商可能存在差异。这里需要监控的端口状态所需OID是公有OID(极少数厂商可能不支持),填入1.3.6.1.2.1.31.1.1.1.1,1.3.6.1.2.1.2.2.1.8

    说明

    1.3.6.1.2.1.31.1.1.1.1 是采集端口名称列表的oid

    1.3.6.1.2.1.2.2.1.8 是采集端口up/down状态的oid

    两个OID共同采集,再配合解析代码中的解析逻辑,即可得到端口名与状态的结果

  5. 单击提交按钮,保存部署配置,此时系统会将配置下发到探针,开始采集。

步骤三:查看告警状态,请参见告警状态视图

  1. 在控制台左侧菜单栏单击网络监控 > 告警状态视图

  2. 左侧选择对应的物理空间,右侧即可展示出该物理空间下所有已经采集的监控项和设备的状态,如需查看指定设备或指定监控项的监控状态,可在页面上方的条件搜索栏中输入对应的搜索条件,单击查询按钮进行过滤。

  3. 单击详情按钮,可跳转到详情页面查看详细信息。

  4. 单击设备视图按钮,可跳转到设备视图,该页面可总览指定设备的所有监控数据及历史趋势。状态列表

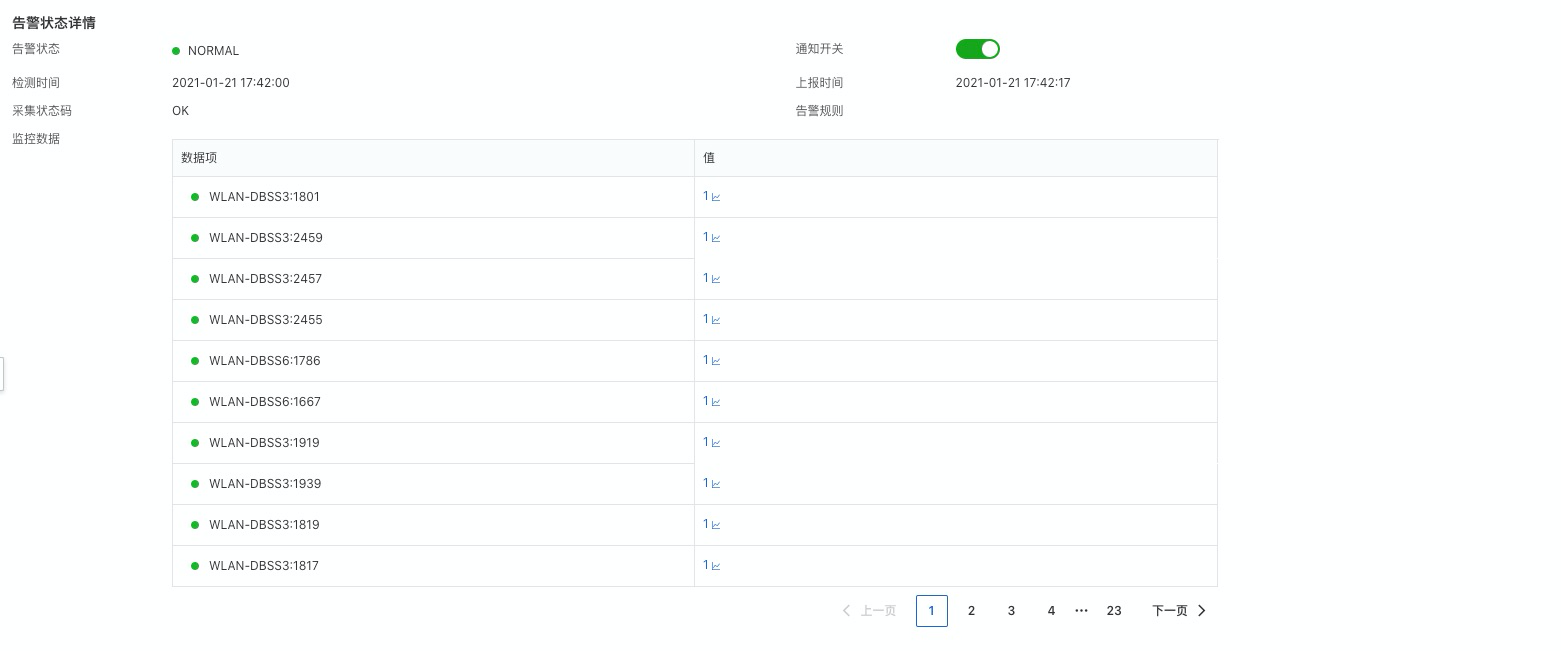

状态详情
