物业管理一体机实施手册

本节介绍物业管理一体机初始化过程,包括机器激活上线、应用部署等。

修改记录及版本信息

序号

版本号

修改内容

修改时间

1

Rev1.0

基于社区版Rev1.9创建

2020-12-07

2

Rev2.2

对齐社区版Rev2.2

2021-01-19

3

Rev2.3

1.1.3.2: 不支持DHCP

2021-01-21

前言

本文为物业一体机部署实施手册,主要包括物业一体机的网络配置,边缘集群创建,人行/车行/安防/EBA四类场景的组件安装部署,以及设备绑定空间操作流程。人行/车行/安防/EBA四类设备的部署方法,请参见与本手册配套的相应的设备实施手册。

物业一体机和相关设备的部署实施,大部分操作都可以通过登录阿里巴巴的物联网应用服务平台远程进行操作,极少部分的操作,需要在项目现场进行。下面手册内容,如果在章节名称前有

[远程]则说明该章节及下面的所有子章节的部署操作,都可以通过远程进行;如果

在章节名称前有[现场]

则说明该章节及下面的所有子章节的部署操作,都需要在现场进行。

请特别注意,该实施手册只适用于物业一体机。如果项目落地的设备不是物业一体机,是AIBOX产品时, 请参考AIBOX实施手册。物业一体机对应的产品型号有下面几种。具体型号信息查看设备的背面产线信息标牌

物业管理一体机-人行版: LE-A-B002-SC001

物业管理一体机-停车版: LE-A-B011-SC001

物业管理一体机-通行版: LE-A-S001-SC001

物业管理一体机-综合版: LE-A-S006-SC001

1 物业一体机部署初始化

1.1 [现场]IP配置及网络测试

1.1.1 物业一体机开机登录

1.1.1.1 开机:输入用户名和密码

边缘一体机开机后,选择第一个选项:CentOS_Linux (3.10.XXXX)


系统启动完成后,需要输入用户名和密码。请输入:

用户名: owner

密码: changepassword


登录成功后,显示下面的界面:


1.1.1.2 修改登录密码

在命令行输入passwd, 修改owner用户登录密码为"sunac123456"。先输入默认密码"changepassword",再输入新密码"sunac123456"


1.1.1.3 查看所有网络配置文件名称:

输入命令:ls /etc/sysconfig/network-scripts


上面示例,显示有6个网卡配置文件。

ifcfg-enp61s0f0

ifcfg-enp61s0f1

ifcfg-enp95s0f0

ifcfg-enp95s0f1

ifcfg-enp95s0f2

ifcfg-enp95s0f3

上面这些网卡配置文件名称和数目,不同的机型也存在变化,请根据设备的实际情况进行选择。

1.1.2 基础信息

1.1.2.1 概念介绍

  • VLAN 虚拟局域网

  • 网关(Gateway) 网间连接器或协议转换器

1.1.2.2 进场条件

  1. 项目提供网络规划表,参考如下:


  1. 现场交换机的VLAN配置完成,并且所有VLAN通外网

1.1.3 网络配置

  • 服务器内网IP地址固定为

    10.249.24.20
  • 项目标准方案为一个网口连接内网和外网,默认是使用单网卡方案做配置;(注:只有现场评估短时间无法解决单网卡连接内网和外网情况下,紧急情况才可以使用双网卡)

  • 网卡配置项说明

BOOTPROTO

IP地址获取方式,static为静态地址,DHCP为动态获取地址

IPADDR

IP地址

NETMASK

子网掩码

GATEWAY

网关

DNS1

DNS服务器地址

DEFROUTE

默认路由,no为此网卡非默认路由,yes为此网卡默认路由

ONBOOT

开机是否自动运行,no为开机不自启动,yes为开机自启动

1.1.3.1 单网卡方案配置(优先)

单网卡方案即只有一根网线可以同时连接外网和内网。项目施工优先选择该方案,配置简单。

注意:单网卡方案,请不要在一个网卡上配置多个IP,例如通过虚拟网卡的方式多添加一个IP。如果的确有多个IP的需求,请采用双网卡方案

1、IP地址配置

通过vi修改并保存文件:sudo vi /etc/sysconfig/network-scripts/ifcfg-enp95s0f0(enp95s0f0 为对应网卡名称,以设备实际名称为准)

需要配置的配置项:

BOOTPROTO=static

IPADDR=10.249.24.20

NETMASK=255.255.255.0

GATEWAY=10.249.24.1

DNS1=223.5.5.5

DEFROUTE=yes

ONBOOT=yes

DEVICE="enp95s0f0"

注意:配置单网卡时,需要确认其他网卡配置的DEFROUTE=no或者不配置DEFROUTE才可以!

1.1.3.2 双网卡方案配置(可选)

双网卡方案即需要两跟网线,一根网线连接外网,另外一根连接内网。从左算第一个网口连接外网,第二个网口连接内网。

1、IP地址配置-第一个网口

通过vi修改文件:sudo vi /etc/sysconfig/network-scripts/ifcfg-enp95s0f0(enp95s0f0 为对应网卡名称,以设备实际名称为准)

BOOTPROTO=static

IPADDR=xx.xx.xx.xx

NETMASK=255.255.255.0

GATEWAY=xx.xx.xx.xx

DNS1=223.5.5.5

DEFROUTE=yes

ONBOOT=yes

DEVICE="enp95s0f0"

2、IP地址配置-第二个网口

通过vi修改文件:sudo vi /etc/sysconfig/network-scripts/ifcfg-enp95s0f1(enp95s0f1 为对应网卡名称,以设备实际名称为准)

需要配置的配置项:

BOOTPROTO=static

IPADDR=10.249.24.20

NETMASK=255.255.255.0

GATEWAY=10.249.24.1

DEFROUTE=no

ONBOOT=yes

DEVICE="enp95s0f1"

3、配置静态路由-第二个网口

需要为内网网口配置联调四个子系统(人行、车行、安防、EBA)所在vlan的静态路由

通过vi新建文件:sudo vi /etc/sysconfig/network-scripts/route-enp95s0f1(enp95s0f1 为对应网卡名称,以设备实际名称为准)

为每一个目标vlan配置静态路由,其中10.249.24.1是物业一体机的IP地址。

10.249.8.0/24 via 10.249.24.1 dev enp95s0f1

10.249.12.0/24 via 10.249.24.1 dev enp95s0f1

10.249.16.0/24 via 10.249.24.1 dev enp95s0f1

10.249.20.0/22 via 10.249.24.1 dev enp95s0f1

10.249.32.0/21 via 10.249.24.1 dev enp95s0f1

示例如下:


1.1.3.3 重新启动系统

配置完成后需要重新启动系统。使网关配置生效,然后进行网络测试。

重启命令: sudo reboot

1.1.4 网络配置测试

ssh登录边缘服务器通过ping命令验证

1.1.4.1 外网测试

操作步骤:ping www.baidu.com

如果ping通证明外面没有问题,如果不通,请参照1.1.5.1 边缘服务器无法访问外网 进行排查

1.1.4.2 内网测试

1.ping 本机网段网关10.249.24.1

如果ping通证明本机IP地址配置正确,对接的交换机24网段VLAN配置正确,如果不通,请参照1.1.5.2 边缘服

务器无法连接某个设备进行排查

2.ping 其他vlan的网关

ping 10.249.8.1;ping 10.249.12.1;ping 10.249.16.1;ping 10.249.20.1;ping 10.249.32.1

  • 单网卡方案

如果ping通证明交换机VLAN划分完成

如果不通证明交换机VLAN划分未完成

  • 双网卡方案

如果ping通证明本机路由表配置正确,交换机VLAN划分完成

如果不通先使用sudo route命令排查静态路由表是否与1.1.3.2 双网卡方案配置里静态路由配置一致,如果路

由表正确证明交换机VLAN划分未完成

1.1.5 网络异常问题排查方法

1.1.5.1 边缘服务器无法访问外网

单网卡方案

  1. ping 223.5.5.5,如果ping的通,证明网络可以通外网,只是域名无法解析,说明本机DNS配置错误,请检查网卡的DNS配置是否与1.1.3.1一致,排查结束;如果ping不通,继续步骤2;

  2. ping 10.249.24.1,如果ping的通,证明本机的IP配置正确,请通知项目侧检查外网不通,排查结束;如果ping不通,继续步骤3;

  3. 检查本机网卡的IP地址和GATEWAY配置是否与1.1.3.1一致,如果检查无异常,请通知现场检查网线是否插入,网线是否插入到交换机的正确端口上

双网卡方案

  1. ping 223.5.5.5,如果ping的通,证明网络可以通外网,只是域名无法解析,说明本机DNS配置错误,请检查网卡的DNS配置是否与1.1.3.2一致,排查结束;如果ping不通,继续步骤2;

  2. 通过sudo route命令检查default路由项是否在网卡1上,如果没有在网卡1,请检查两个网卡的默认路由配置是否与1.1.3.2一致,排查结束;如果在网卡1,请继续步骤3;


  1. ping外网网卡的路由器ip地址,如果ping的通,证明本机的IP配置正确,请通知项目侧检查外网不通,排查结束;如果ping不通,继续步骤4;

  2. 检查网卡1的IP地址和GATEWAY配置是否与1.1.3.2一致,如果检查无异常,请通知现场检查网线是否插入,网线是否插入到交换机的正确端口上;

1.1.5.2 边缘服务器无法连接某个设备

单网卡方案

  1. ping设备所在的VLAN网关IP,如果ping的通,证明是设备不存在或者IP地址不对,请通知项目组检查设备IP配置,排查结束;如果ping不通,继续步骤2;

  2. ping 10.249.24.1,如果ping的通,证明本机的IP配置正确,请通知项目侧检查交换机网络配置,排查结束;如果ping不通继续步骤3

  3. 检查本机网卡的IP地址和GATEWAY配置是否与1.1.3.1配置一致,如果检查无异常,请通知现场检查网线是否插入,网线是否插入到交换机的正确端口上

双网卡方案

  1. ping设备所在的VLAN网关IP,如果ping的通,证明是本地IP和交换机配置正确,继续排查本机的静态路由表的子网掩码是否与1.1.3.2一致,如果静态路由表正确,证明是设备不存在或者IP配置错误,请通知项目组检查设备IP配置,排查结束;如果ping不通VLAN网关IP,继续步骤2;

  2. 通过sudo route命令检查静态路由表项是否有对应网段在网卡1上,如果没有,请检查静态路由表是否配置是否与1.1.3.2一致,排查结束;如果静态路由正常,请继续步骤3;


  1. ping 10.249.24.1,如果ping的通,证明本机的IP配置正确,请通知项目侧检查交换机网络配置,排查结束;如果ping不通,继续步骤4;

  2. 检查网卡2的IP地址和GATEWAY配置是否与1.1.3.2一致,如果检查无异常,请通知现场检查网线是否插入,网线是否插入到交换机的正确端口上

1.1.5.3 设备无法连接边缘服务器

  1. 从设备ping 10.249.24.1,如果ping不通,证明问题跟边缘服务器无关,请通知项目组检查设备或者网络,如果ping的通请继续步骤2

  2. 检查边缘服务器的IP地址是否配置正确

1.2 [远程]开通数字园区引擎

1.2.1 登录AIOT开放平台

使用阿里云账号登录阿里云AIoT开放平台。登录账号请联系项目负责人获取。

登录步骤如下:

1、输入https://open.iot.aliyun.com/,展示登录界面,选择登录。


点击RAM用户登录


2、输入RAM账号名和密码


如果登录成功之后,可以看到如下界面,点击开放平台按照下一节内容进行操作。


  • 如果没有出现以上界面而出现企业入驻页面,请参考如下处理方式。

  • 如果子帐号登陆后出现企业入驻页面,需按照提示填写内容,由阿里后台审核通过后才可使用SI平台。

  • 另外还需要主账号为子账号开通AliyunIoTFullAccess权限。主账号登陆https://iot.console.aliyun.com/ 平台后,在右上角点击访问控制,如下图所示:


  • 进入RAM控制页面对子账号进行授权操作,如下图所示:


  • 完成企业入驻审批及AliyunIoTFullAccess权限授权后可以使用AIoT开放平台

1.2.2 AIoT开放平台认证签约

如果是第一次登录AIoT开放平台,需要进行入住企业签约。如下图所示,点击下一步


按提示要求,填写相关信息。


填写完成后,注意查看并勾选生态平台服务条款,最后点击同意条款并提交。


1.2.3 开通数字园区引擎

如果是第一次登录AIoT开放平台,需要开通数字园区引擎。如下图所示,点击开通IoT行业平台


按提示要求,填写相关信息。


填写完成后,注意查看并勾选阿里云数字园区服务条款,最后点击同意条款并提交。


提交申请后,请注意联系项目组,阿里小二将通过后台进行审批。

1.2.4 为数字园区引擎创建新实例

可以为不同的园区,创建不同的实例。点击数字园区引擎,点击立即新建,如下图所示


点击立即新建


输入新实例相关信息。实例名称建议:区域名称+园区名称;部署环境选择公有云。点击下一步。


下面列出了新建的数字园区引擎依赖的必须能力列表


在页面的后面,可以根据项目需求,添加能力。如果不需要额外添加能力,点击提交


创建成功后,显示实例相关信息如下图。其中红框里面的Appkey和AppSecret是实例在数字园区引擎平台的唯一身份标识,可用于云端应用的开发鉴权。


1.2.5 添加数据模型和服务模型

在数字园区引擎平台创建的实例,将在应用托管服务平台生成一个一次性交付、云端外部接入的应用(应用名称为实例+时间戳的命名方式)。登录应用托管服务平台,找到在1.2.4里创建的在数字园区引擎实例,如下图所示:


点击版本管理-模型和权限,如下图所示


点击服务依赖-添加服务模型,即可添加依赖的服务模型


点击服务提供-添加服务模型,即可添加可提供的服务模型


点击数据模型-添加数据模型,即可添加使用到的数据模型


1.3 激活物业一体机

1.3.1 区分边缘服务框架v1.4版本和v2.11及以上版本

边缘服务框架版本不同,后续激活流程不同

项目里收到的物业一体机里边缘服务框架版本不同,物业一体机的激活方式也不同。

边缘服务框架版本为v2.11.1 及以上,激活流程请参考第1.3.2章节:

边缘服务框架为v2.11

及以上版本激活流程;

边缘服务框架版本为v1.4.0-xxxx,激活流程请参考第1.3.3章节:

边缘服务框架为v

1.4版本激活流程。

有两种方法可以区分收到的物业一体机的边缘服务框架版本,下面分别介绍:

方法一:

如果收到的物业一体机设备上贴的标签样式如下,包含二维码图片,则是新的底座版本,激活流程请参考第1.3.2章节:边缘服务框架为v2.11及以上版本激活流程:


如果收到的物业一体机设备上贴的标签不包含二维码,则是老的底座版本,

激活流程请参考第1.3.3章节:

边缘服务框架

为v1.4版本激活流程

方法二:

登录到物业一体机,可以使用下面命令查看边缘服务框架版本:

# edgeboxctl -version

V2.11版本显示结果:例如:"Linkedge":"v2.11.1"。

激活流程请参考第1.3.2章节:

边缘服务框架

为v2.11及以上版本激活流程


V1.4版本显示结果:例如:1.4.0-20200710。

激活流程请参考第1.3.3章节:

边缘服务框架

为v1.4版本激活流程


1.3.2 边缘服务框架为v2.11及以上版本激活流程

1.3.2.1 创建边缘集群

集群是负责管理边缘资源,完成项目整个实施,需要先创建集群。

打开AIoT开放平台应用集群,选择边缘集群-自有集群,点击创建自有集群,如下图所示


创建集群方法如下:

集群名称:集群命名规则为“区域名称-小区名称”,比如“北京区域-济南望岳府”。具体名称联系项目组确定

集群类型:选择融合实例


主机型号:根据物业一体机设备上贴的标签里的型号信息进行选择,如下图示例


边缘局域网网段:边缘服务器地址固定为10.249.24.20,边缘局域网网段固定为10.249.24.20/24。如果边缘服务器地址有调整,点击"获取节点IP段", 复制脚本。将脚本在边缘服务器上运行,得到边缘局域网网段。

高级配置:不需要操作

是否安装日志模块:是

是否安装监控模块:是

1.3.2.2 集群中添加融合实例节点

创建完成后的边缘集群后,点击对应集群的右侧管理,进入集群管理页面。


点击添加融合实例节点,如下图所示。


节点名称:命名要求:只支持数字、小写英文、短划线,不能以短划线开头和结尾,长度限制4-30。节点名称命名规则:“小区名称全拼-编号”,比如“jinanwangyuefu-01”


节点序列号:查看物业一体机设备上贴的标签,请将SN对应的序号填入,如下图所示:


点击确定,然后可以看见刚创建的节点,并处于未激活状态,如下图所示。


大概过5分钟,该节点将自动激活,状态处于运行中,如下图所示。可以刷新页面观察状态变化


1.3.3 边缘服务框架为v1.4版本激活流程

1.3.3.1 创建边缘集群

集群是负责管理边缘资源,完成项目整个实施,需要先创建集群。

打开AIoT开放平台,资源管理-应用集群,选择边缘集群-自有集群,点击创建自有集群,如下图所示

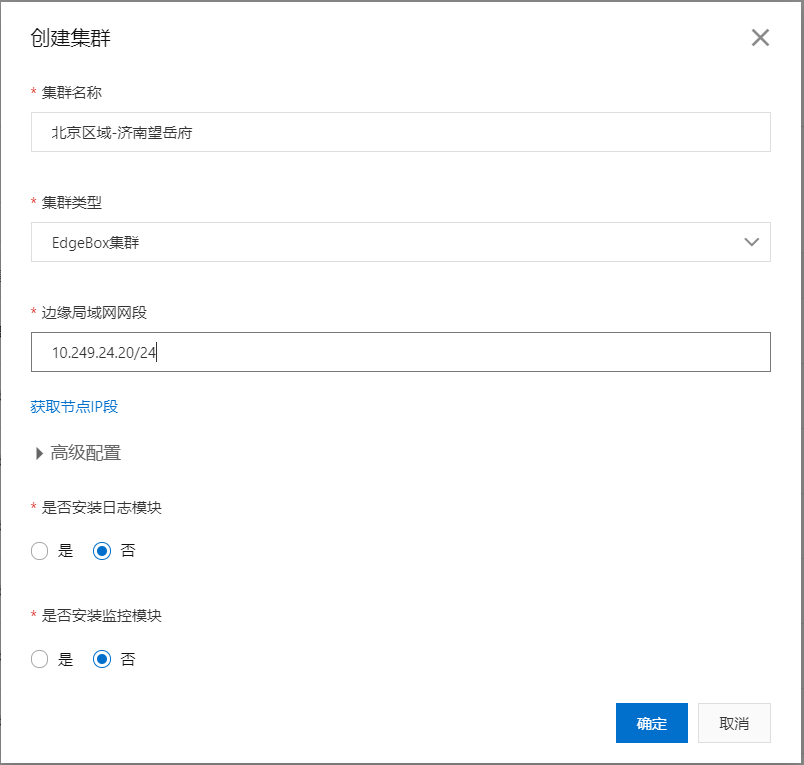

创建集群方法如下:

集群名称:集群命名规则为“区域名称-小区名称”,比如“北京区域-济南望岳府”。具体名称联系项目组确定

集群类型:选择EdgeBox集群

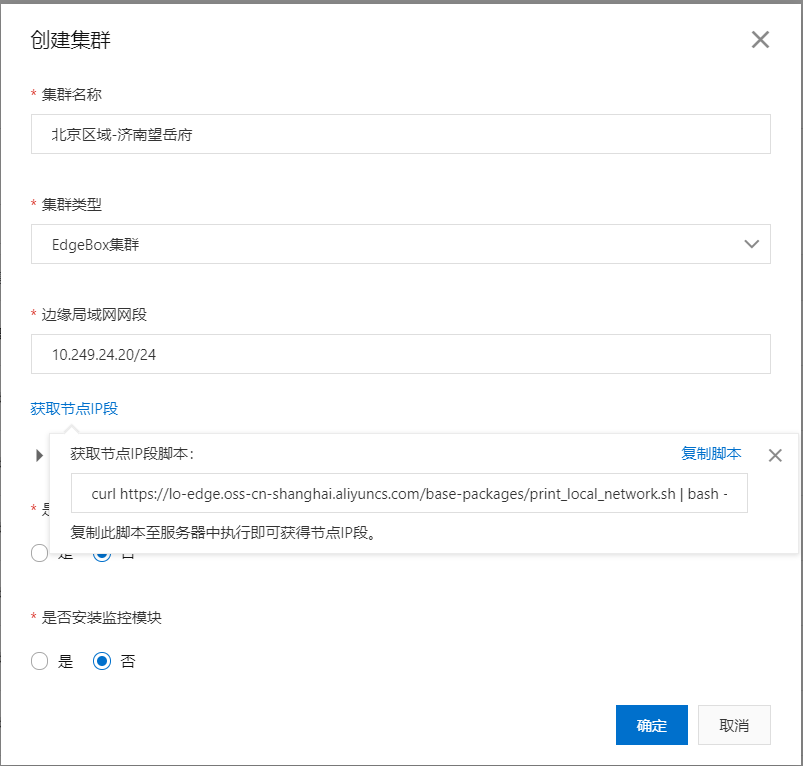

边缘局域网网段:融创项目的边缘服务器地址固定为10.249.24.20,边缘局域网网段固定为10.249.24.20/24。如果边缘服务器地址有调整,点击"获取节点IP段", 复制脚本。将脚本在边缘服务器上运行,得到边缘局域网网段。

高级配置:不需要操作

是否安装日志模块:是

是否安装监控模块:是


点击确认后,集群状态显示创建中


  • 如果点击确认后出现RAM授权错误,可以按照如下流程处理:


  • 使用主账号访问lh.iot.aliyun.com,在应用集群下查看云资源权限。会出现如下状态:


  • 点击【云资源权限】后可以在主账号下申请AliyunIoTAppHostingRole角色,分配如下权限:


  • 分配权限之后即可重新创建边缘集群。

创建完成大约需要5~10分钟。需要手动刷新页面,集群状态变更成运行中则表示创建成功。


1.3.3.2 集群中添加边缘节点

创建完成后的边缘集群后,点击对应集群的右侧管理,进入集群管理页面。


点击添加Edgebox节点,如下图所示。


参数名称

参数说明

节点名称

与集群名称不同,节点名称会被使用在K8S中,所以对命名有一定要求:只支持数字、小写英文、短划线,不能以短划线开头和结尾,长度限制4-30。

节点名称命名规则:“小区名称全拼-编号”,比如“fengdanyihao-01”

是否安装了 NVIDIA GPU

选择否

1.3.3.3 获取边缘节点激活码

找到上面创建的边缘节点,点击右侧激活设备,记录下显示出的激活码。


1.3.3.4 [现场]激活边缘集群

前面1.1.1 节提到过,密码输入通过后,显示下面界面


确认是否激活成功:

在命令行输入命令 sudo edgeboxctl -d -v

看显示的诊断结果,有没有ok,是红色还是绿色。

输入激活码

如上面提示内容,在命令行输入激活命令:sudo edgeboxctl -a

然后输入1.2.4 节记录下的激活码。

等待大约10-15分钟后,若无其他问题,便能完成激活

激活状态检查:

应用集群 > 边缘集群中查看之前创建的EdgeBox节点,状态变成了运行中,表明这台服务器已成功加入到之前创建的集群中。


1.4 [远程]部署基础组件

边缘集群组件LinkEdge边缘设备接入组件是基础组件,每个项目都会使用的。请按照下面说明进行部署。

!注意:不要部署非必要组件,否则会因为一体机资源不足导致必要组件部署失败

!注意:不要部署非必要组件,否则会因为一体机资源不足导致必要组件部署失败

!注意:不要部署非必要组件,否则会因为一体机资源不足导致必要组件部署失败

登录阿里云应用服务平台,进行下面操作:

1.4.1 部署边缘集群组件

选择应用集群,点击对应集群右侧管理进入所选集群选择组件管理。找到边缘集群组件,点击安装进行边缘集群组件的部署,如所示。


当部署完成之后,可以到边缘集群 > 集群管理>应用管理,查看组件是否部署成功,如下图所示:


1.4.2 部署LinkEdge边缘设备接入组件

1.4.2.1 部署LinkEdge边缘设备接入组件

选择应用集群,进入相应的集群,在组件管理里,选择Link Edge边缘设备组件的右侧部署,如所示。


如下图所示,进行LinkIoTEdge边缘设备组件信息的填写。


名词解释

参数说明

安装方式

选择手工指定

是否支持主备模式

选择否

指定集群节点

边缘服务器中节点的名称,选择某个节点代表该组件部署在这个节点中。一般一个集群只有一个服务节点,选择默认节点就好

1.4.2.2 创建网关实例

我们在1.4.2.1里的选择安装方式为手工指定,即为手动选择项目下的网关实例。所以这里需要创建属于项目的网关实例。如下图所示。


点击新建网关实例,会跳转到物联网平台,进行网关实例的创建。点击新增实例,如下图所示。


填写网关实例名称,选择专业版,点击确定。如下图所示。


完成上述操作后,选择刚创建的网关实例,点击确定,完成LinkEdge边缘设备接入组件的安装,如下图所示。


1.4.2.3 LinkEdge边缘设备接入组件状态查看

部署成功后,点击实例,查看边缘实例状态。如下图所示。


点击实例后,会看到边缘实例-网关为在线状态,代表该组件部署成功。


1.4.2.4 打开边缘实例网关互联开关

如上面1.4.2.3 里查看边缘设备接入组件状态里,点击设置,将网关互联开关打开。


打开⽹关互联,需要输⼊⽤户名和密码。这个开关打开后,允许边缘应⽤订阅边缘系统通过MQTT发出的

事件和告警。这个开关打开后,如果关闭后重新打开,将清除掉之前的⽤户名和密码,需要重新输⼊。

用户名: 固定输入:mqtt_user

密码:固定输入:123456


网关互联打开后,需要点击右上角的部署,该配置才能推送到边缘端生效,如下图所示。


1.5 [远程]部署人行设备接入所需组件

人行设备接入,除了需要部署1.4节里提到的基础组件外,还需要部署云边协同组件、边缘通行服务组件、LinkVisual人脸识别服务组件。请按照下面说明进行部署安装。

1.5.1 部署云边协同组件

选择应用集群,进入相应的集群,在组件管理里,选择云边协同组件的右侧安装,如所示。


使用云边协调功能,账号是否由本地管理,视项目具体需求。是表示账号有本地产生和管理,否表示从云端同步SI账号到边缘侧。如下图所示。


当部署完成之后,可以进入该集群的应用管理,查看组件是否部署成功,如下图所示:


1.5.2 部署边缘通行服务

选择应用集群,进入相应的集群,在组件管理里,选择边缘通行服务组件的右侧安装,如所示。


当部署完成之后,可以进入该集群的应用管理,查看组件是否部署成功,如下图所示:


1.5.3 部署Link Visual人脸识别服务组件

项目里如果需要接入人行的人脸识别门禁设备,而且该设备的人脸识别方式是边侧识别,则需要部署Link Visual人脸识别服务组件。可以根据项目需要对接的人脸门禁设备品牌xxx,找到对应的<xxx 人行设备接入>手册,手册里会说明该设备的人脸识别方式是边侧识别还是端侧识别。

登录阿里云应用服务平台,登录成功后“边缘集群 - 组件管理- 部署组件”,找到Link Visual 人脸识别服,点击右侧申请


弹出下面对话框


填写参数说明:

名词解释

参数说明

集群节点

边缘服务器中节点的名称,选择某个节点代表该组件部署在这个节点中。(融创项目中一般一个集群只有一个服务节点,选择默认节点就好

网卡名称

是边缘集群的运行节点所在网卡名称,可以在主机上查看,使用命令:ipconfig 查看网卡名称和IP。选择该集群节点所在的IP所对应的网卡名称

网卡IP

边缘集群运行的节点IP,可以在主机上查看,使用命令:ipconfig 查看网卡名称和IP。选择该集群节点所在的IP

网卡名称就是在1.1.3节网络配置里选择的网卡名称,如下图所示。如果选择的网络配置文件为ifcfg-enp61s0f0, 网卡名称即为enp61s0f0.


完成Link Visual 人脸识别服务组件的申请,请联系项目组请阿里小二后台进行审批。审批通过后,阿里小二会进行部署

类似,当部署完成之后,可以进入该集群的应用管理,查看组件是否部署成功。

1.6 [远程]部署车行设备接入所需组件

车行设备接入,除了需要部署1.4节里提到的基础组件外,还需要部署云边协同组件、边缘通行服务组件。如果在人行设备接入里已经部署过了这两个组件,请忽略。

1.6.1 部署云边协同组件

选择应用集群,进入相应的集群,在组件管理里,选择云边协同组件的右侧安装,如所示。

请注意:如果项目使用的是邦道车行设备,请选择云边协同组件-车行版组件进行安装。


使用云边协调功能,账号是否由本地管理,视项目具体需求。是表示账号有本地产生和管理,否表示从云端同步SI账号到边缘侧。如下图所示。


当部署完成之后,可以进入该集群的应用管理,查看组件是否部署成功,如下图所示:


1.6.2 部署边缘通行服务

选择应用集群,进入相应的集群,在组件管理里,选择边缘通行服务组件的右侧安装,如所示。

请注意:如果项目使用的是邦道车行设备,请选择边缘通行服务-车行版组件进行安装。


当部署完成之后,可以进入该集群的应用管理,查看组件是否部署成功,如下图所示:


1.7 [远程]部署安防设备接入所需组件

安防设备接入,除了需要部署1.4节里提到的基础组件外,还需要部署LinkVisual边缘视频接入组件。请按照下面说明进行部署安装。

请特别注意,该实施手册只适用于物业一体机设备。如果是AIBOX设备,请参考对应的手册进行部署安装。

1.7.1 部署Link Visual 边缘视频接入组件

项目里如果需要部署安防设备,例如IPC摄像头或者NVR设备,需要部署LinkVisual边缘视频接入组件。

登录阿里云应用服务平台,进行下面操作:

1.7.1.1 应用服务平台边缘集群Link Visual 边缘视频组件申请

登录成功后,选择应用集群,进入相应的集群,在组件管理里,选择LinkVisual边缘视频的右侧申请,如图所示:


弹出的申请页面如下图所示:


名词解释

参数说明

集群节点

边缘服务器中节点的名称,选择某个节点代表该组件部署在这个节点中。(一般一个集群只有一个服务节点,选择默认节点就好

网卡名称

是边缘集群的运行节点所在网卡名称,可以在主机上查看,使用命令:ipconfig 查看网卡名称和IP。选择该集群节点所在的IP所对应的网卡名称

网卡IP

边缘集群运行的节点IP,可以在主机上查看,使用命令:ipconfig 查看网卡名称和IP。选择该集群节点所在的IP

网关产品

不需要任何操作

完成Link Visual 边缘视频组件的申请,会有阿里小二后台进行审批。如果项目里需要按照部署的IPC摄像头超过250个,则申请时请注意告诉项目组,部署的Link Visual 边缘视频组件版本应该支持多实例。

审批通过后,阿里小二会在后台进行部署。部署完成之后,可以进入该集群的应用管理,查看组件是否部署成功,如下图所示:


1.7.1.2 访问边缘视频组件本地控制台

(1) 访问电脑和边缘集群在同一个网段内

部署成功后,可以查看边缘视频组件的本地控制台页面。如下图所示。将IP和端口输入浏览器即可。


下图为登录页面:用户名和密码都为admin和admin。


登录成功页面如下图所示。到此处,Link Visual 边缘视频组件安装成功。


(2) 访问电脑和边缘集群不在同一个网段内

部署成功后,需要登录到应用服务平台,通过Link Edge边缘设备接入组件访问进行本地边缘视频组件的控制台。

点击Link Edge边缘设备接入组件的实例。如下图所示。


跳转到物联网平台页面,点击开启远程访问。


远程访问开启成功后。如下图所示。点击更多远程服务。


远程服务协议选择:Http_http_localhsot 如下图所示。


点击确定后,边缘视频组件的本地控制台页面。如下图所示。

用户名和密码都为admin和admin。


登录成功页面如下图所示。到此处,Link Visual 边缘视频组件安装成功。


1.8 [远程]部署EBA设备接入所需组件

EBA设备接入,只有完成部署1.4节里提到的基础组件就可以了,不需要再额外部署其他组件

1.9 [远程]部署边缘告警组件

边缘告警组件耗费的资源比较多。安装请与相关人员确定项目上是否使用到了边缘告警组件。

1.9.1 部署边缘规则引擎官方组件

边缘规则引擎官方组件是边缘告警组件的依赖组件,安装边缘告警组件之前需要先安装该组件。

选择应用集群,进入相应的集群,在组件管理里,选择边缘规则引擎官方组件右侧的安装,如下图所示


当部署完成之后,可以进入该集群的应用管理,查看组件是否部署成功。

1.9.2 部署边缘告警组件

选择应用集群,进入相应的集群,在组件管理里,选择边缘告警组件右侧的安装,如下图所示。


当部署完成之后,可以进入该集群的应用管理,查看组件是否部署成功,如下图所示:


2 [远程]边缘一体机关联到数字园区引擎实例

前面已完成了边缘一体机的整体组件部署。基于已完成的边缘一体机,需要进行数字园区引擎的具体实例和边缘集群的关联,实现数字园区引擎的具体实例对边缘集群内部资源的实时管控和数据获取,具体操作如下:

登录阿里云AIoT开放平台, 点击数字园区引擎,选择1.2.4里创建的实例:北京区域_东升科技园二期。如下图所示:

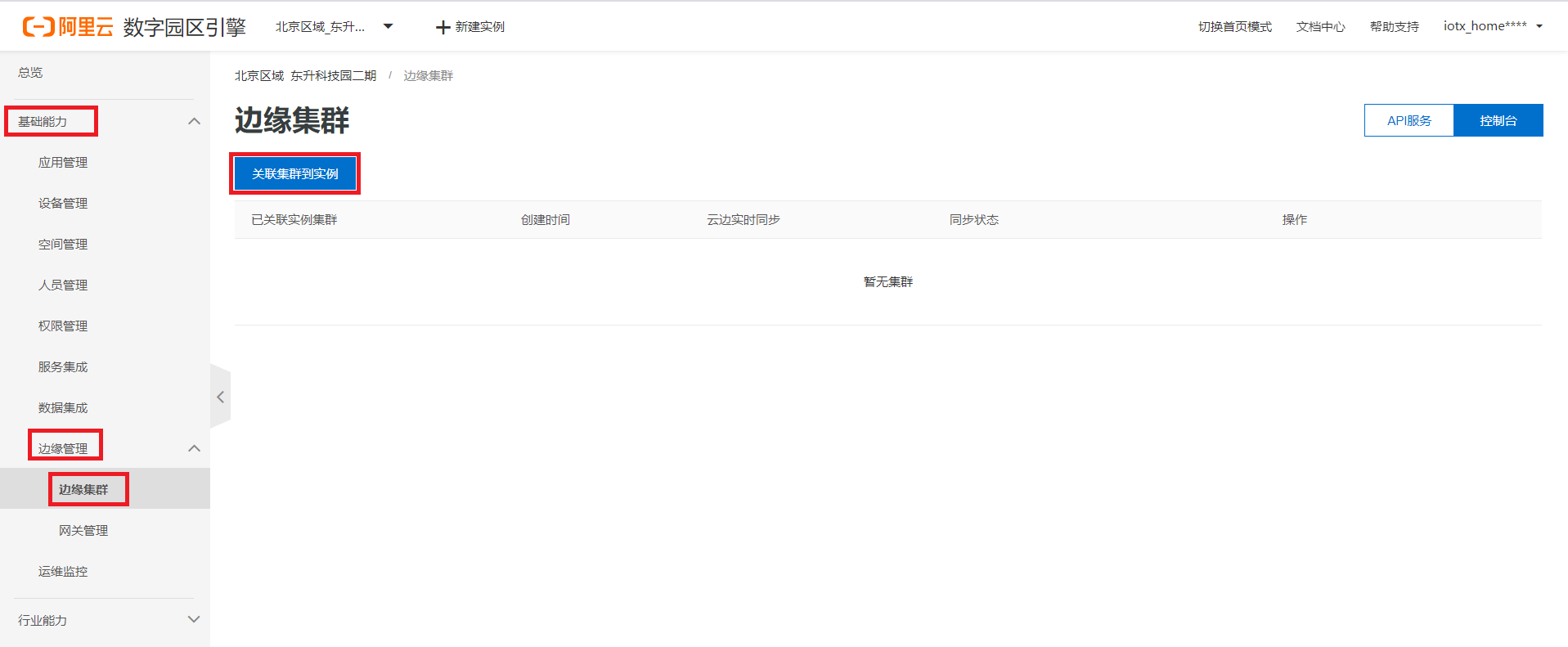

选择基础能力-边缘管理-边缘集群,点击关联集群到实例

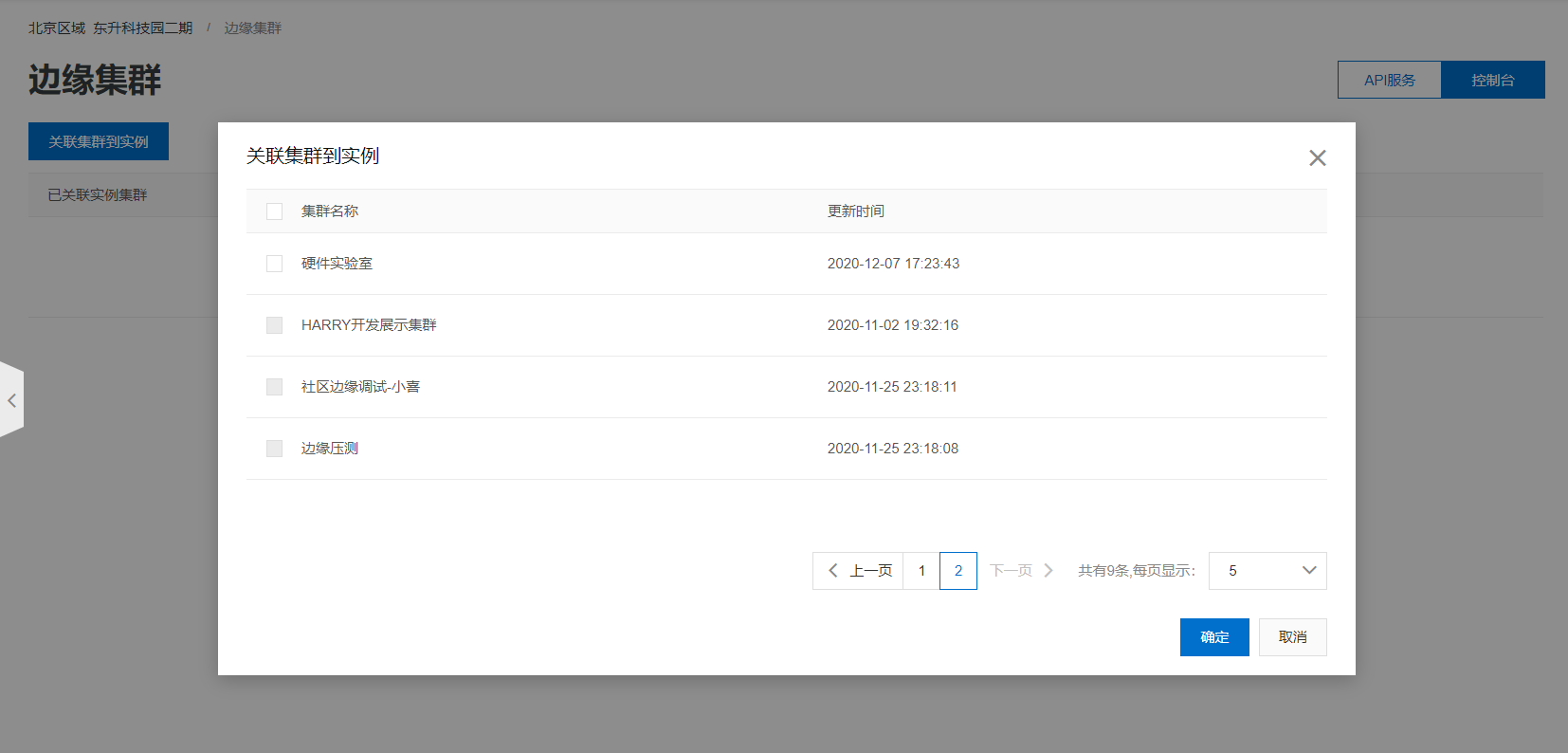

点击确认,即可完成边缘集群和项目的关联。


如下图所示,为关联成功展示页面(TBD):

3 [远程]授权访问人行所需数据模型

需要对项目默认应用进行授权,能够访问可视对讲通行记录和门禁通行事件记录的数据模型。

3.1 打开数字园区引擎实例的默认应用

打开AIoT开发平台,点击开放平台,


进入AIoT开放平台后不用点击任何引擎实例,直接点击应用管理,如下图所示:


应用管理的搜索框里,输入在1.2.4章节创建的数字园区引擎实例名称,可以找到该实例的默认应用。

默认应用的名称为项目名称+ts+13位数字。如下图所示,项目名称为北京区域-东升科技园二期,对应的默认应用名称为北京区域_东升科技园二期_ts1607330204195


点击打开该默认应用。请特别注意:按照上述说明,打开该实例的默认应用,而不是其他应用

3.2 添加数据模型: iot_entrance_videointercom_record_model

在打开的默认应用,点击版本管理-模型与权限,如下图所示


点击数据模型-添加数据模型,如下图所示:


在数据模型名称搜索框里,输入iot_entrance_videointercom_record_model,然后在搜索到的数据模型,点击左侧选中按钮,并勾选右侧订阅。最后点击下方的添加至数据模型列表,如下图所示。


3.3 添加数据模型: iot_entrance_event_model

与3.2操作类似,在数据模型名称搜索框里,输入iot_entrance_event_model,选中后勾选订阅,最后添加至数据模型列表


3.4 版本发布

3.2和3.3的数据模型添加完成后,点击模型和权限的左侧箭头,如下图所示:


点击该项目默认应用的版本管理,点击右侧发布版本,如下图所示:


弹出的对话框里,点击确认


3.5 实例授权

打开AIoT开放平台,选择相关的数字园区引擎的实例,如下图所示


点击基础能力-数据集成,如下图所示:


点击对应的数据模型右侧的授权,如下图所示


在弹出的页面里,将点击打开授权按钮,如下图所示


类似操作,再将门禁通行事件模型的授权按钮打开,如下图所示


4 [远程]设备接入配置

下面列出的手册,请根据需要接入的类型和品牌,联系项目管理人员获取

4.1 人行设备接入配置

4.1.1 立林人行设备接入

请参见:<附录A.1 立林人行设备接入>

4.1.2 宇视人行设备接入

请参见:<附录A.2 宇视人行设备接入>

4.1.3 捷顺人行设备接入

请参见:<附录A.3 宇视人行设备接入>

4.1.4 罗格朗人行设备接入

请参见:<附录A.4 罗格朗人行设备接入>

4.1.5 东升立方人行设备接入

请参见:<附录A.5 东升立方人行设备接入>

4.1.6 东升宇视人行设备接入

请参见:<附录A.6 东升宇视人行设备接入>

4.1.7 东升麦斯普人行设备接入

请参见:<附录A.7 东升麦斯普人行设备接入>

4.1.8 海康人行设备接入

请参见:<附录A.8 海康人行设备接入>

4.1.9 狄耐克人行设备接入

请参见:<附录A.9 狄耐克人行设备接入>

4.1.10 大华人行设备接入

请参见:<附录A.10 大华人行设备接入>

4.1.11 艾特人行设备接入

请参见:<附录A.11 艾特人行设备接入>

4.1.12 冠林人行设备接入

请参见:<附录A.12 冠林人行设备接入>

4.1.13 中证科技人行设备接入

请参见:<附录A.13 中证科技人行设备接入>

4.1.14 太川人行设备接入

请参见:<附录A.14 太川人行设备接入>

4.1.15 悉尔人行设备接入

请参见:<附录A.15 悉尔人行设备接入>

4.2 车行设备接入配置

4.2.1 捷顺车行设备接入

请参见:<附录B.1 捷顺车行设备接入>

4.2.2 邦道车行设备接入

请参见:<附录B.2 邦道车行设备接入>

4.2.3 艾科停车系统接入

请参见: <附录B.3 艾科停车系统接入>

4.2.4 科拓停车系统接入

请参见: <附录B.4 科拓停车系统接入>

4.2.5 捷顺停车系统接入

请参见: <附录B.5 捷顺停车系统接入>

4.3 安防设备接入

4.3.1 海康安防设备接入

请参见:<附录C.1 海康安防设备接入>

4.3.2 广拓周界报警设备接入

请参见:<附录C.2 广拓周界报警主机设备接入>

4.3.3 豪恩周界报警设备接入

请参见:<附录C.3 豪恩周界报警主机设备接入>

4.4 EBA设备接入配置

4.4.1 迪盛BACnet设备接入

请参见:<附录D.1 迪盛BACnet设备接入>

4.4.2 能效通Modbus设备接入

请参见:<附录D.2 能效通Modbus设备接入>

4.4.3 KNX设备接入

请参见:<附录D.3 KNX设备接入>

4.4.4 OPC-UA协议设备接入

请参见:<附录D.4 OPC-UA设备接入>

4.4.5 M-Bus协议设备接入

请参见:<附录D.5 M-Bus设备接入>

4.4.6 SNMP协议设备接入

请参见:<附录D.6 SNMP协议设备接入>

5. [远程]设备绑定空间

5.1 进入空间管理

登录AIoT开放平台,进入开放平台,选择数字园区引擎的某个实例,如下图所示:


进入具体的实例后,点击空间管理,如下图所示


5.2 设备空间

5.2.1 空间维护

项目中,一般空间的添加删除等维护操作由物业方负责。项目落地进行智能化施工的时候,是已经存在空间结构的。如果没有创建具体的空间结构,需要联系物业进行创建。

当第一次进入空间管理时,需要点击添加空间位置,在项目里添加空间,如下图所示。


如果想添加一栋楼,这个楼里有3个单元,可以按照下面方式操作:

1:添加1号楼


2:在1号楼里添加1单元

点击添加空间单元,如下图所示


填写具体1单元信息,如下图所示


3:在1号楼里添加2,3单元

重复上面一节的操作,依次添加第2单元,第3单元

如果需要在该实例里添加2号楼,点击实例右侧浮现的齿轮图标下面的添加按钮。剩下的操作与上面类似


5.2.2 查看空间下的绑定设备

如下图,找到对应的位置,点击查看设备,如下图所示

已绑定设备列表展示如下:


5.2.3 将设备与空间绑定

点击已绑定设备列表的左上方绑定设备,可以将项目内其他设备也绑定至空间单元中

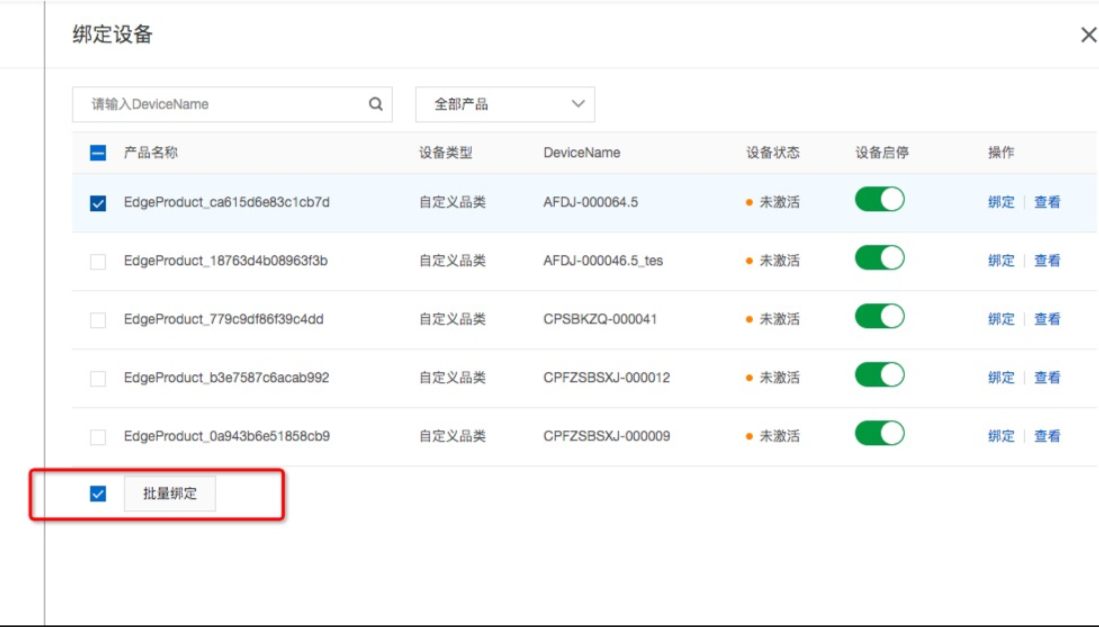

下图列举出所有未绑定空间的设备。可以输入DeviceName搜索需要绑定的设备,勾选设备,点击批量绑定


备注可以根据项目要求内容填写,例如对于车行,可以备注出入方向

填写示例:"出入方向:出口"
