品类管理

更新时间:
一键部署

品类管理支持创建自定义物模型,当“新建设备”时,可以通过“已有模型”的方式将模型中定义好的功能一键导入。

新建分组

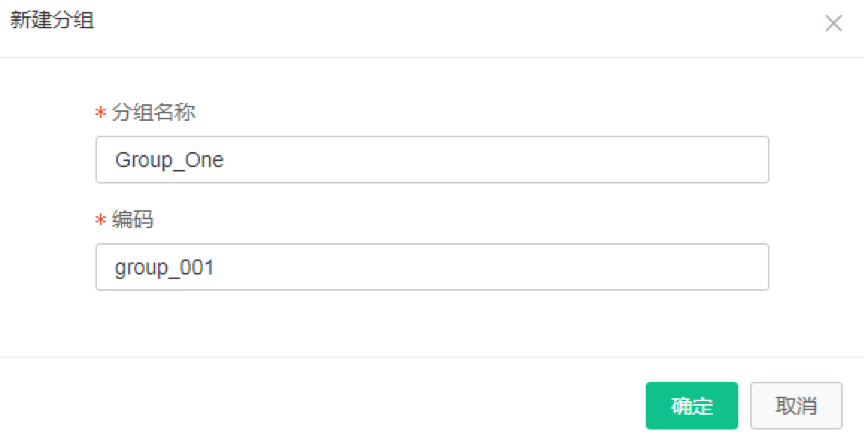

首先,需要新建一个分组,按照提示填写分组名称和编码。如下图所示:

新建分组

新建品类

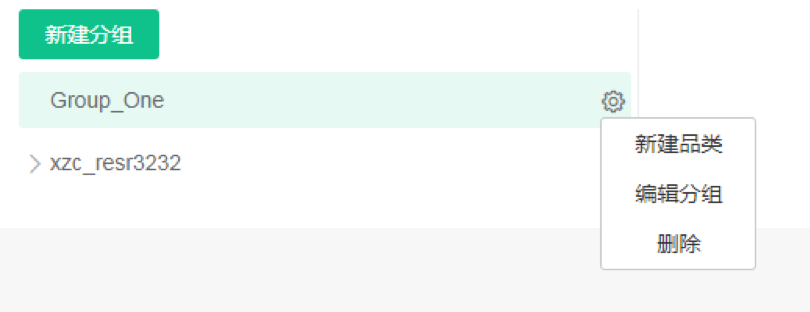

在分组名称右边的设置图标那边选择“新建品类”,如下图所示:

新建分组

如,创建一个“4路开关执行器”的品类,按提示分别填写品类名称和编码。如下图所示:

新建品类2

新建模型

点击品类右边的设置图标,选择“新建模型”

新建模型除了填写“模型名称”“编码”外,还需填写模型的“接入协议”。从“接入协议”下拉列表中可以选择KNX、BACnet、Modbus和OPC UA等官方协议,也可以选择“自定义协议”

1. 官方协议

创建一个接入官方KNX协议的开关执行器模型,如下图所示:

官方协议点击“确定”之后,这个KNX协议的开关执行器模型就创建完成。

官方协议2

2. 自定义协议

对于接入协议为“自定义协议”的模型,在新建模型时,首先需要填写“模型名称”“接入协议”“编码”;然后点击下载“模型导入模板”,以备后用;点击“确定”完成模型的创建,如下图所示:

自定义2创建的“自定义开关”模型,如下图所示:

自定义开关

3. 添加自定义功能

如上图“自定义开关”模型所示,自定义协议的模型支持两种方式的功能添加和导出: 新增功能:跟前述官方协议相同,逐个添加自定义功能。 文件导入:以Excel文件模板的方式,一键导入最多200个功能定义。 文件导出:可以将模型中的所有功能点导出为Excel文件。 对于文件导入方式,请将所有功能点(属性、服务和事件)及其相关参数(按照数据类型分类),按照模板中示例,添加到“模型导入模板”中,然后将模板文件导入即可。如下图所示:

excel
