CDN>M联动实现访问加速和业务高可用

场景说明

网站、游戏、视频、直播等客户群体为了实现就近访问源站内容，会将企业应用服务接入CDN加速，同时他们对业务的高可用性也有着非常高的要求，因为CDN本身并不能感知源站IP的运行状态，所以在灾难场景下无法快速将用户流量切换至正常地址上，而全局流量管理（下文简称GTM），则可以帮助企业实现流量负载均衡、访问加速、容灾切换。

解决方案

首先CDN和GTM这两款产品都是通过CNAME域名来为用户提供相应的服务，用户如果将相同子域名同时指向不同的CNAME域名，因为权威DNS是采用轮询的方式应答，所以会导致其中一个产品无法正常使用。但是很多企业的业务场景是既需要实现域名加速，又要保障源站的高可用性，所以面对CDN加速+GTM对源IP容灾切换场景我们建议用户通过串行的方式来设置实现。

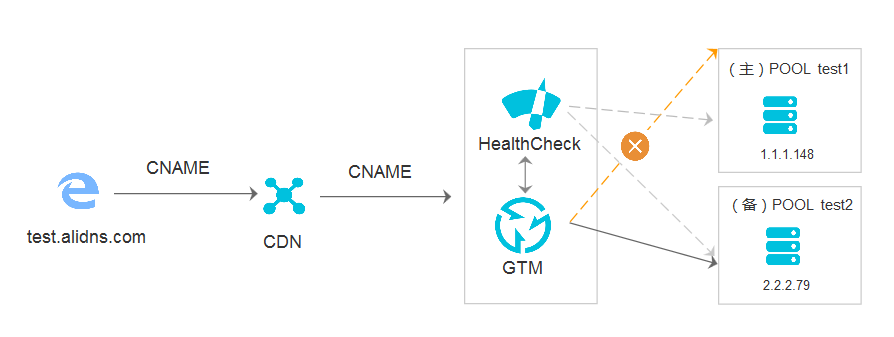

• 原理图

设置方法

步骤概览

1 . 全局流量管理配置

2 . CDN加速配置

3 . 效果验证

准备资源

1 . 准备一个测试域名：test.alidns.com

2 . 创建一个GTM实例

3 . 开通阿里云CDN加速产品

一、 全局流量管理配置

登录 云解析DNS控制台，左侧菜单选择 全局流量管理。

1 . 全局配置

2 . 地址池配置

创建2个地址池，分别为：

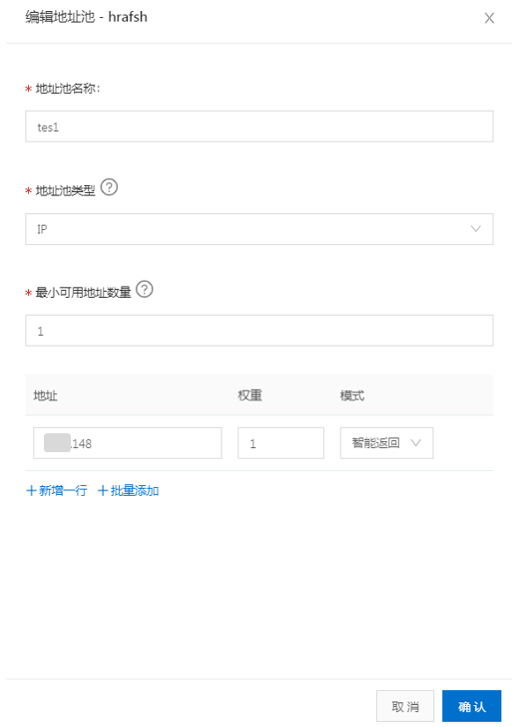

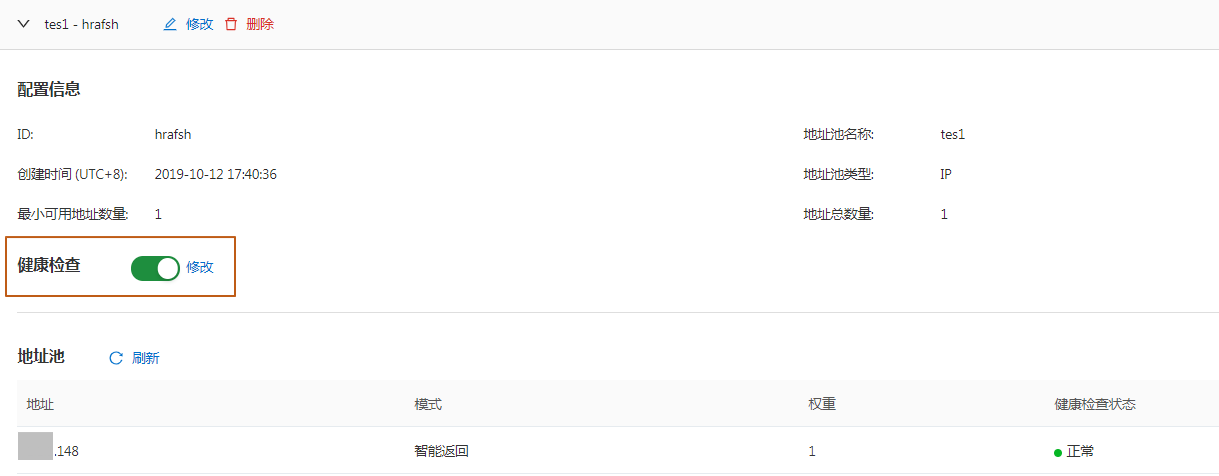

创建地址池，并开启健康检查：

3 . 访问策略配置

新增一条访问策略，配置如下：

二、 CDN加速配置

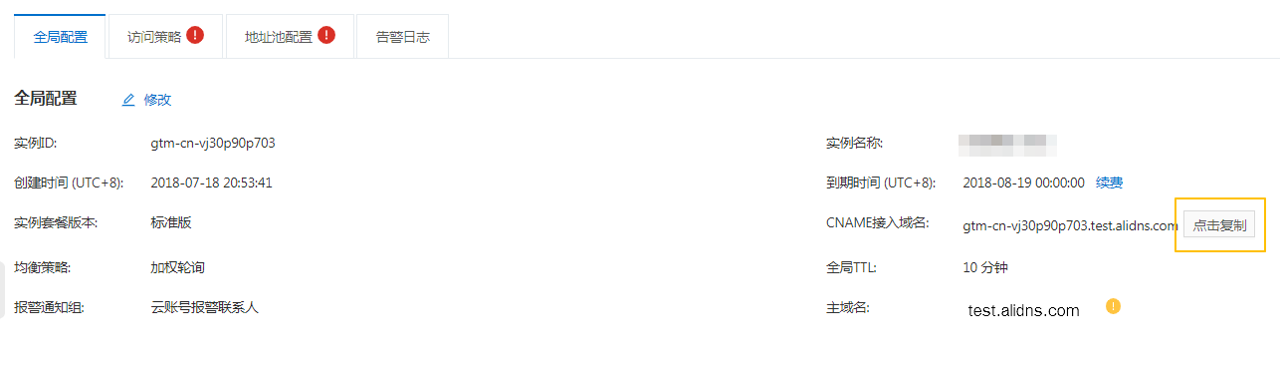

1 . 在全局流量管理的全局配置页签下，复制GTM的CNAME接入域名。

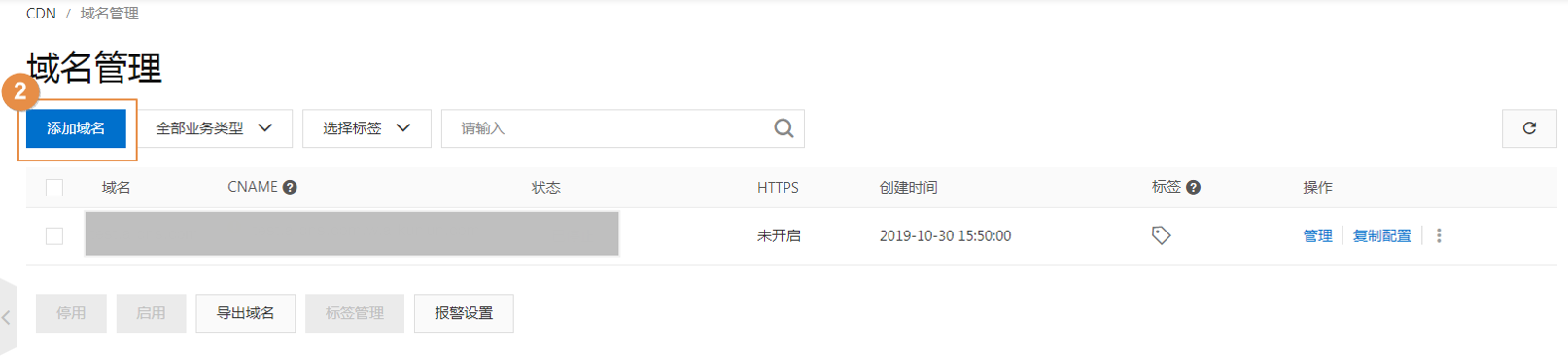

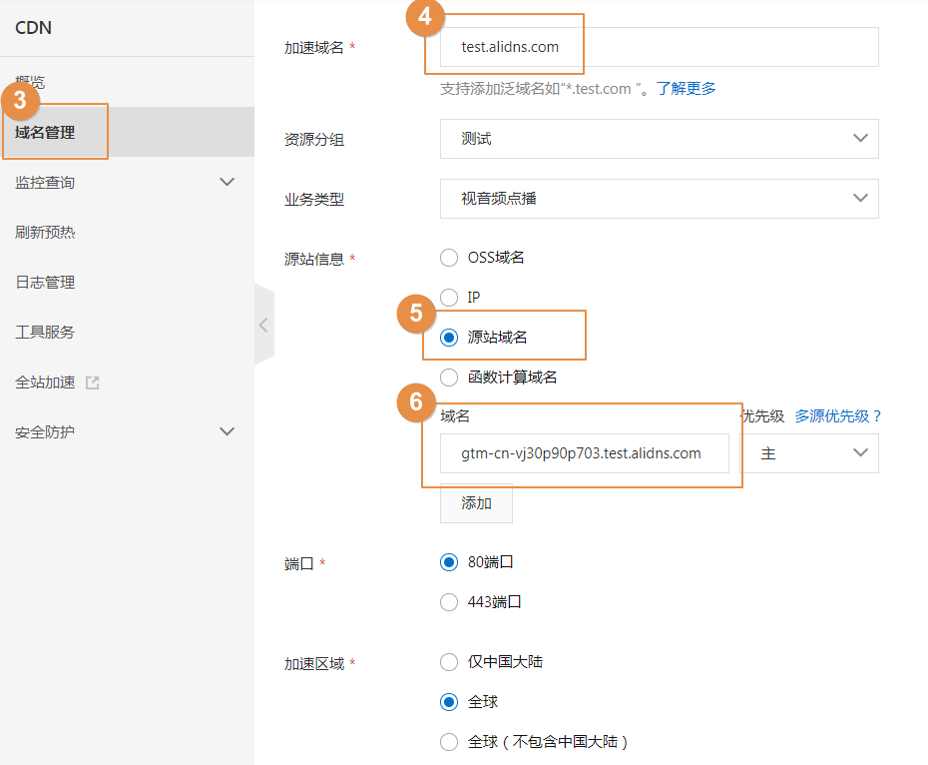

2 . 登录 CDN控制台，选择域名管理， 单击 添加域名 按钮。填写加速域名、源站域名。

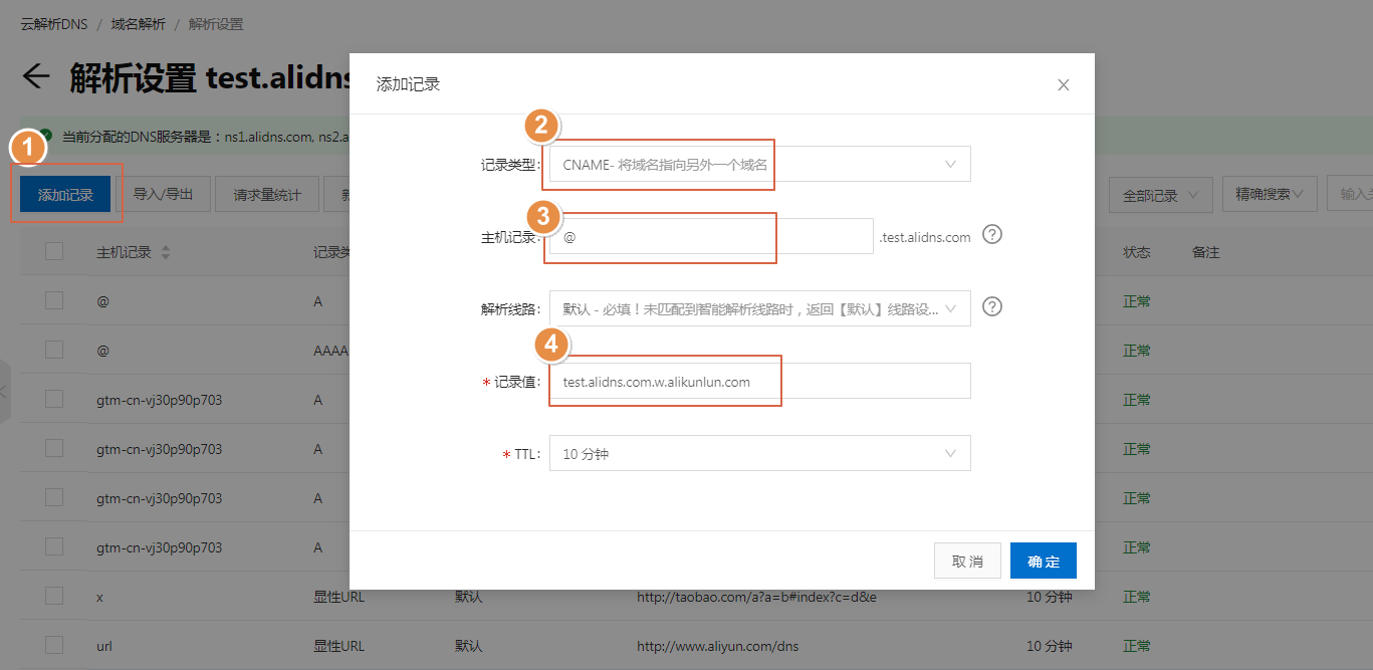

3 . 加速域名添加完毕后，刚开始状态会显示为审核中、配置中，此时需要等待几分钟，等状态变为 正常运行 后, 再到DNS控制台配置CNAME解析记录。

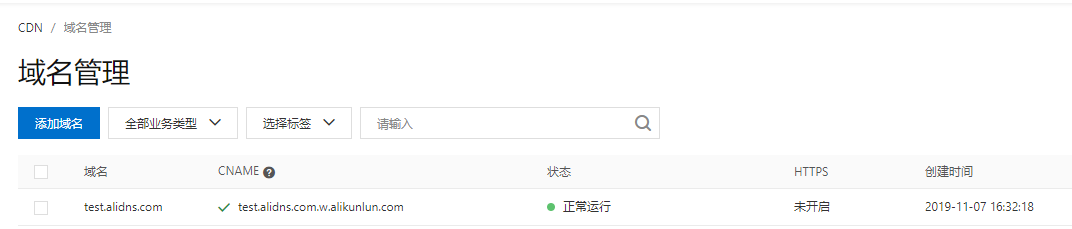

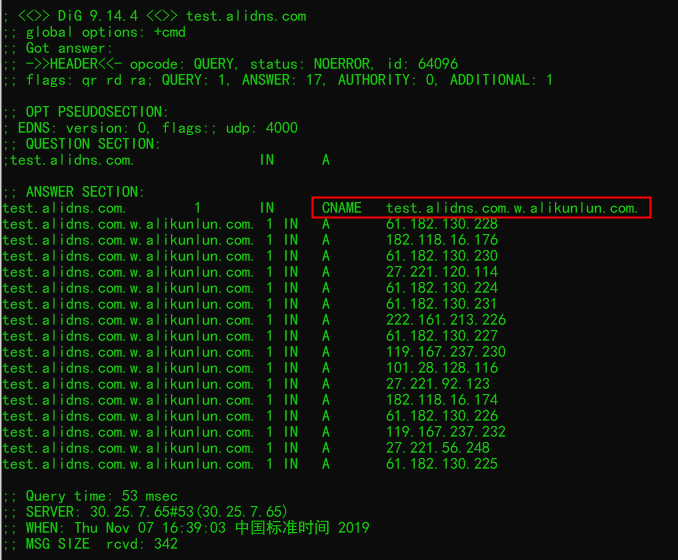

4 . 添加完CNAME记录后，返回CDN控制台域名管理页面，可以看到CNAME处已配置完成，同时测试解析也已生效。您可以参考 解析生效测试方法。

三、 效果验证

为了便于查看效果，先做个简单的网站搭建，在上述两个地址池中的IP地址上进行了nginx搭建，并在index.html中进行Test1和Test2进行区分修改。

1 . 期望效果：当地址池test1和test2都正常时，GTM的生效地址池和CDN回源请求都使用的是test1地址池。

验证方法：

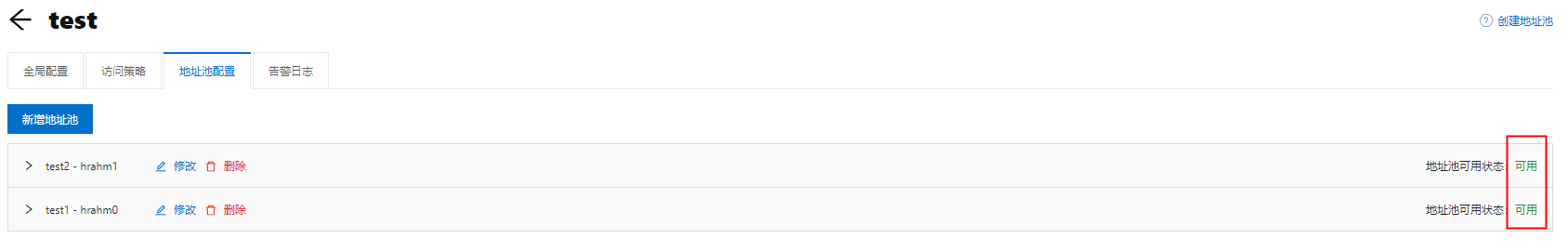

① 在GTM的地址池配置页签下，查看地址池状态：可以看到目前两个地址池都处于可用状态。

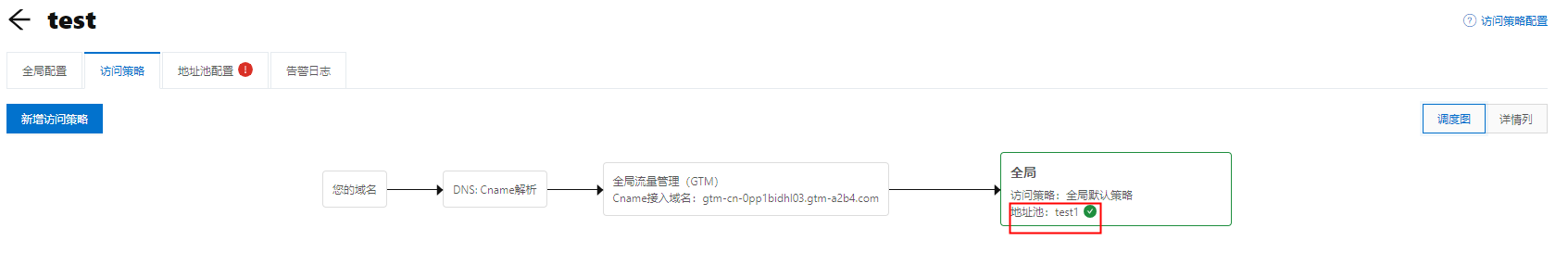

② 在GTM的访问策略页签下，可以查看当前GTM的生效地址池是test1。

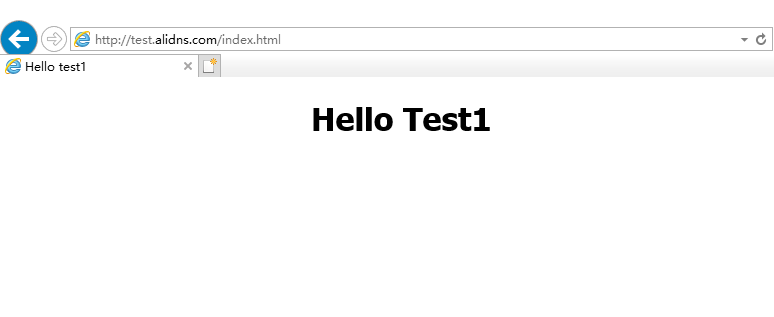

③ CDN回源请求的测试：在浏览器访问域名，当地址池test1和test2健康状态都可用时，回源请求到了地址池test1中的服务器。

验证结论： 符合预期；可以从上述测试看到当test1和test2地址池都可用时，GTM的生效地址池和CDN回源请求都是到达test1地址池的服务器。

2 . 期望效果：当地址池test1不可用，test2可用时，GTM会将访问流量切换至test2，则CDN回源请求也会变为test2中的服务器。

验证方法：

① 在GTM的地址池配置页签下，查看地址池状态：可以看到目前默认地址池test1不可用。

② 在GTM告警日志页签下，可以看到因为健康检查探测出test1不可用，将解析流量切换至test2。

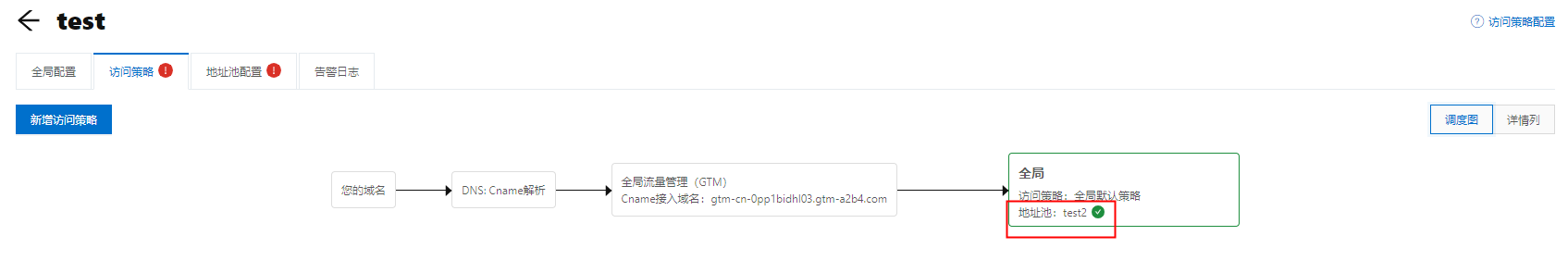

③ 在GTM的访问策略页签下，可以查看当前GTM的生效地址池是test2。

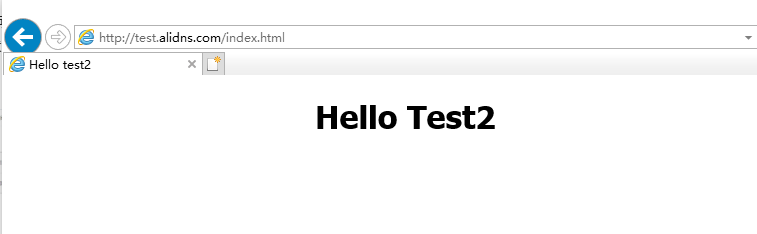

④ CDN回源请求的测试：在浏览器访问域名，当地址池test1不可用时，由于GTM将访问流量从test1切换到test2，CDN的回源请求也相应的变为test2中的服务器。

验证结论： 符合预期；可以从上述测试看到当默认地址池test1不可用时，GTM的生效地址池和CDN回源请求都是到达test2地址池的服务器。

3 . 期望效果：当默认地址池test1恢复可用，而备用地址池test2不可用时，GTM则会将请求流量从test2切换回test1，同时test2地址池不可用，会进行告警通知。

验证方法：

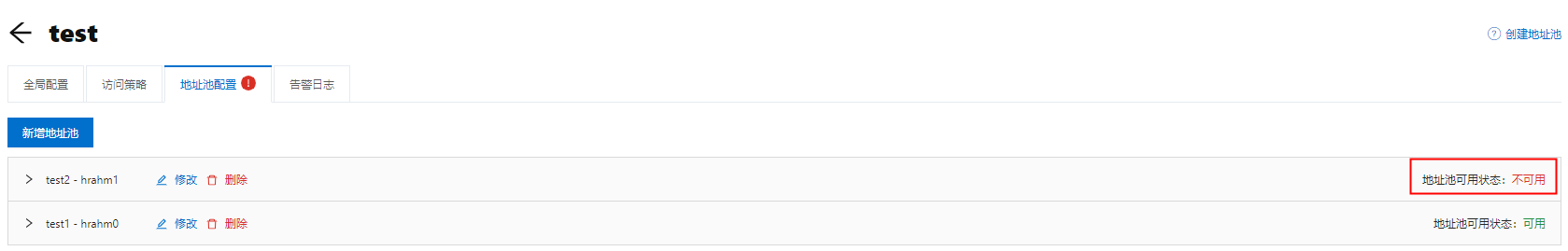

① 在GTM的地址池配置页签下，查看地址池状态：可以看到目前默认地址池test2不可用。

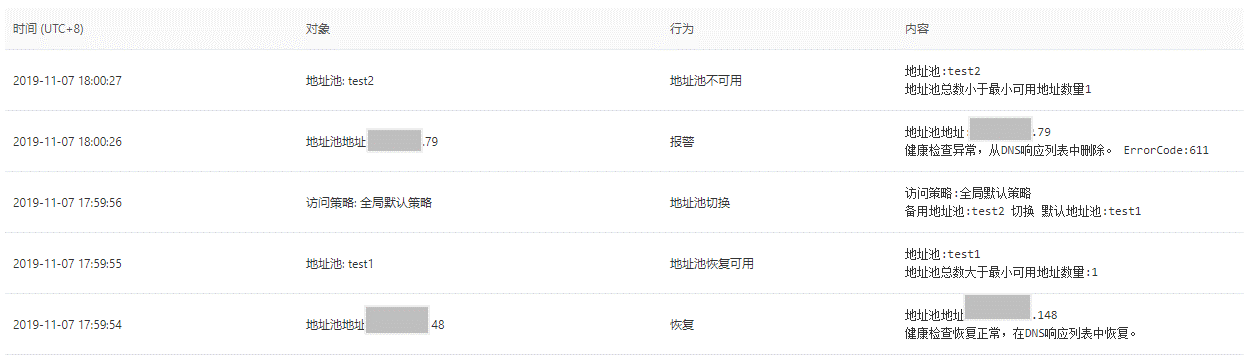

② 在GTM告警日志页签下，可以看到因为健康检查探测出test1地址池恢复可用，将解析流量切换至test1，同时GTM检测出test2不可用，进行告警通知。

③ 在GTM的访问策略页签下，可以查看当前GTM的生效地址池是test1。

④ CDN回源请求的测试：在浏览器访问域名，可以看到当test1恢复可用时，GTM将解析请求流量从test2切换回test1，CDN的回源请求也相应的变为test1中的服务器。

验证结论： 符合预期；可以从上述测试看到当默认地址池test1恢复可用时，GTM的生效地址池和CDN回源请求都是到达test1地址池的服务器。
