本文为您介绍如何通过应用身份服务IDaaS(Alibaba Cloud Identity as a Service)LDAP认证建立SSL-VPN连接。

背景信息

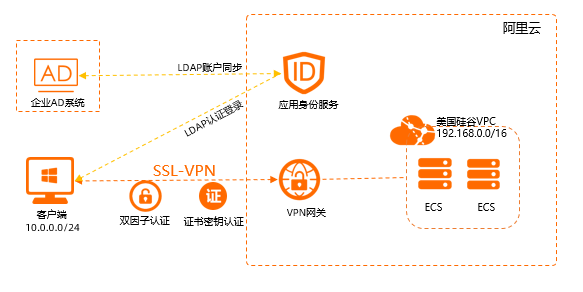

某公司在美国(硅谷)地域创建了VPC,网段为192.168.0.0/16。因业务发展,出差员工需要使用客户端访问云上VPC资源。LDAP认证架构图

该公司拥有自己的AD(Active Directory)系统,为安全起见,公司希望出差的员工可以在通过公司AD系统的身份认证后,再访问云上的VPC资源。

如上图,您可以在云上创建VPN网关,配置SSL服务端并开启双因子认证,指定IDaaS实例进行LDAP认证。在员工通过SSL-VPN登录时,需要先到IDaaS系统中进行LDAP认证,LDAP认证会将员工的用户名和密码发送到公司的AD系统中去进行验证,并返回验证结果。只有在员工输入的账户信息验证通过后,VPN网关才会帮员工建立SSL-VPN连接,进而允许其访问云上VPC资源。

准备工作

在您执行以下操作前,请确保您已经满足以下条件:
  • 您已经购买了标准版IDaaS实例。具体操作,请参见开通和试用流程

    本文示例中,已在新加坡地域购买了标准版IDaaS实例。

  • 您已经创建了专有网络VPC(Virtual Private Cloud)。更多信息,请参见创建和管理专有网络

    本文示例中,已在美国(硅谷)地域创建了VPC,VPC的网段为192.168.0.0/16。其中,ECS使用网段为192.168.0.0/24。

  • 您已知您AD系统所在服务器(本文也称作LDAP服务器)的公网IP地址和服务端口。

    本文示例中,AD系统部署在Windows Server 2019系统中,其公网IP地址为47.XX.XX.8,服务端口为389

  • 您已知您LDAP服务器的Base DN。

    本文示例中,LDAP服务器的Base DN为dc=zxtest,dc=com

  • 您已知您LDAP服务器管理员的DN、用户名和密码。

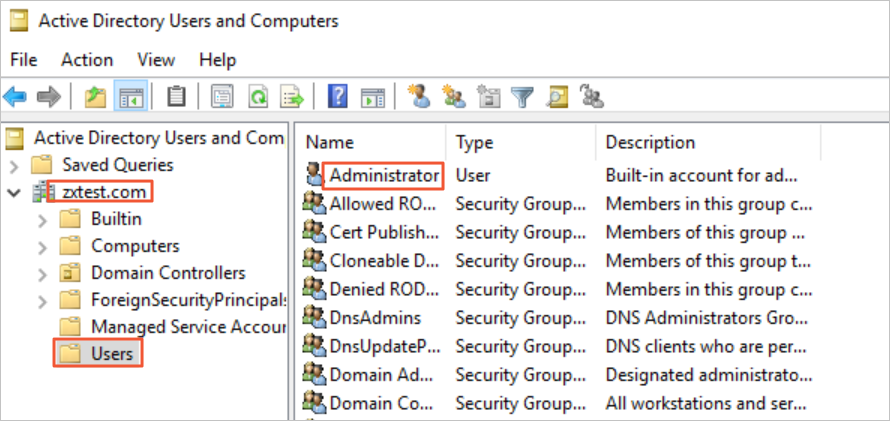

    本文示例中,管理员账户名为Administrator,密码为1****2。其DN为cn=Administrator,cn=Users,dc=zxtest,dc=com,如下图所示。管理员DN

配置步骤

LDAP配置步骤

步骤一:开启LDAP认证

在您建立SSL-VPN连接前,您需要在IDaaS实例中开启LDAP认证功能并同步账户数据,用于后续的身份验证。

  1. 添加LDAP认证源。
    1. 登录IDaaS管理控制台
    2. 在左侧导航栏,单击EIAM实例列表
    3. 实例列表页面,单击目标实例ID。
    4. 在左侧导航栏,单击认证源
    5. 认证源页面的右上角,单击添加认证源
    6. 添加认证源页面,找到LDAP图标LDAP图标,在操作列单击添加认证源
    7. 添加认证源(LDAP)面板,配置LDAP服务器信息,然后单击提交
      • 认证源ID:由系统自动生成。
      • 认证源名称:输入自定义名称。
      • LDAP URL:LDAP服务器连接地址,LDAP服务器即指您部署AD系统的服务器。地址填写格式例如:ldap://127.0.0.1:389/本示例输入ldap://47.XX.XX.8:389/

        若主机的IP地址为IPv6地址格式,则地址需放在中括号([])内,例如:ldap://[0000:0000:0000:0000:0000:0000:0001]:389/

        说明 IDaaS目前只支持公网访问,LDAP服务器需要提供公网地址,并开启389端口。您可以在您LDAP服务器的安全组策略中设置只允许IDaaS的公网IP可以访问LDAP服务器,关于IDaaS公网IP地址信息,请提交工单至阿里云IDaaS团队咨询。
      • LDAP Base:LDAP服务器Base DN。本示例输入dc=zxtest,dc=com
      • LDAP账户:LDAP服务器管理账户DN。本示例输入cn=Administrator,cn=Users,dc=zxtest,dc=com
      • LDAP账户密码:LDAP服务器管理账户密码。
      • 过滤条件:查询用户名的过滤条件。本示例输入(sAMAccountName=$username$)

        具体匹配规则,请参见LDAP官方文档LDAP Filters。其中$username$为IDaaS系统用户名参数,为固定值。

      更多参数说明,请参见LDAP认证登录
    8. 认证源页面,找到目标认证源,在其状态列单击启用图标,然后在弹出的对话框中,单击确定,开启LDAP认证源。
  2. LDAP账户同步配置,将LDAP服务器中的账户数据导入到IDaaS系统中。
    1. 在左侧导航栏,单击机构及组
    2. 机构及组页面的右上角,单击配置LDAP。在LDAP配置面板,单击新建配置
    3. LDAP配置面板的服务器链接页签下,配置以下信息,然后单击保存
      • AD/LDAP名称:输入自定义名称。
      • 服务器地址:输入您LDAP服务器的公网IP地址。本示例输入47.XX.XX.8
      • 端口号:输入您LDAP服务器提供服务的端口号。本示例输入389
      • Base DN:输入要同步账户的节点DN。本示例输入dc=zxtest,dc=com
        说明 此项在添加完成后不可更改,因为在IDaaS系统与LDAP(或AD)服务器进行同步数据时,如果Base DN发生改变会使双方组织机构目录无法对应而导致数据同步失败,想要同步不同目录的数据建议添加多个LDAP配置来完成。
      • 管理员DN:请输入管理员账户DN。本示例输入cn=Administrator,cn=Users,dc=zxtest,dc=com
      • 密码:输入管理员账户的密码。
      • 类型选择:选择您LDAP服务器的类型。本示例选择Windows AD
      • 所属OU节点:账户数据导入IDaaS系统中组织机构的节点位置,若不选择,则导入到根OU下。本示例保持默认值。
      • LDAP同步至本系统:启用该项后,可以手动从LDAP服务器同步数据到IDaaS系统。本示例选择启用
      • 本系统同步至LDAP:启用该项后,可以从IDaaS系统同步数据到LDAP服务器。本示例选择启用

      在您完成上述配置后,您可以单击测试连接来测试服务器的连通性。如果测试失败,请检查网络连通性,以及配置的连接参数是否正确。

    4. LDAP配置面板的字段匹配规则页签下,配置以下信息,然后单击保存
      字段匹配规则为IDaaS系统的字段与LDAP服务器中属性的对应匹配规则,例如LDAP服务器中的cn字段对应为IDaaS系统中的用户名。
      • 用户名:本示例输入cn
        说明 如果您AD系统中的账户的cn字段值为中文,则该账户无法拉取到IDaaS系统。建议您使用sAMAccountName字段。
      • 外部ID:Windows AD为objectGUID, OpenLdap为uid。本示例输入objectGUID
      • 密码属性:Windows AD为unicodePwd, OpenLdap为userPassword。本示例输入unicodePwd
      • 用户唯一标识:Windows AD为DistinguishedName, OpenLdap为EntryDN。本示例输入DistinguishedName
      • 邮箱:本示例输入mail
      更多信息,请参见LDAP账户同步配置
    5. 机构及组页面,选择导入 > LDAP > 组织结构
    6. LDAP列表面板,找到目标LDAP,单击导入,在弹出的对话框中,单击确定。在组织机构临时数据面板确认组织机构信息,单击确定导入
    7. 在当前页面的组织架构区域,选择目标组织机构,在组织机构的详情区域,选择导入 > LDAP > 账户
    8. LDAP列表面板,找到目标LDAP,单击导入,在弹出的对话框中,单击确定。在账户临时数据LDAP列表面板中确认账户信息,单击确定导入,实现LDAP服务器账户信息同步到IDaaS系统。
  3. 开启云产品LDAP认证。
    1. 在左侧导航栏,选择设置 > 安全设置
    2. 安全设置页面,单击云产品AD认证页签。
    3. 选择刚刚创建的LDAP认证源,启用该功能并单击保存设置
      认证源

步骤二:部署SSL-VPN

在开启LDAP认证后,您可以开始部署SSL-VPN,并开启SSL-VPN的双因子认证功能,关联已部署好的IDaaS实例,实现通过LDAP认证建立SSL-VPN连接。

  1. 创建VPN网关。
    1. 登录VPN网关管理控制台
    2. 在左侧导航栏,选择VPN > VPN网关
    3. VPN网关页面,单击创建VPN网关
    4. 在VPN网关的购买页面,根据以下信息配置VPN网关,然后单击立即购买完成支付。
      • 实例名称:输入VPN网关的实例名称。
      • 地域和可用区:选择VPN网关的地域。 本示例选择美国(硅谷)
        说明 确保已创建VPC的地域和VPN网关的地域相同。
      • 网关类型:选择要创建的VPN网关类型。本示例选择普通型
      • VPC: 选择要连接的VPC。
      • 指定交换机:是否指定VPN网关创建在VPC中的某一个交换机下。本示例选择

        如果您选择了,您还需要指定具体的虚拟交换机

      • 带宽规格:选择VPN网关的带宽规格,带宽规格是VPN网关所具备的公网带宽。本示例选择10 Mbps
      • IPsec-VPN: 选择开启或关闭IPsec-VPN功能,IPsec-VPN功能可以将本地数据中心与VPC或不同的VPC之间进行连接。本示例选择关闭
      • SSL-VPN: 选择开启或关闭SSL-VPN功能,SSL-VPN功能允许您从任何位置的单台计算机连接到VPC。本示例选择开启
      • SSL连接数: 选择您需要同时连接的客户端最大规格。 本示例选择5
        说明 本选项只有在选择开启了SSL-VPN功能后才可配置。
      • 计费周期:选择购买时长。
  2. 创建SSL服务端。
    1. 在左侧导航栏,选择VPN > SSL服务端
    2. 在顶部菜单栏处,选择SSL服务端的地域。
      本示例选择美国(硅谷)
    3. SSL服务端页面,单击创建SSL服务端
    4. 创建SSL服务端面板,根据以下信息配置SSL服务端,然后单击确定
      创建SSL服务端
      • 名称:输入SSL服务端的名称。

        长度为2~128个字符,以英文大小写字母或中文开头,可包含数字、下划线(_)和短划线(-)。

      • VPN网关:选择刚刚创建的VPN网关。
      • 本端网段:以CIDR地址块的形式输入客户端通过SSL-VPN连接要访问的网段。本示例输入192.168.0.0/24
      • 客户端网段:以CIDR地址块的形式输入客户端连接服务端时使用的网段。本示例输入10.0.0.0/24
      • 高级配置:打开高级配置,并完成以下配置。
        • 协议:选择SSL连接使用的协议,支持UDP和TCP。本示例使用默认配置UDP
        • 端口:SSL连接使用的端口。本示例使用默认配置1194
        • 加密算法:SSL连接使用的加密算法,支持AES-128-CBC、AES-192-CBC、AES-256-CBC。本示例使用默认配置AES-128-CBC
        • 是否压缩:是否对传输数据进行压缩处理。本示例使用默认配置
        • 双因子认证:打开双因子认证,然后选择IDaaS实例。
          • IDaaS 实例所在地域:IDaaS实例所在地域。本示例选择新加坡
          • IDaaS实例:选择目标IDaaS实例。
          说明 如果您是首次使用双因子认证功能,请先完成授权后再创建SSL服务端。
  3. 创建并下载SSL客户端证书。
    1. 在左侧导航栏,选择VPN > SSL客户端
    2. 在顶部菜单栏处,选择SSL客户端的地域。
      本示例选择美国(硅谷)
    3. SSL客户端页面,单击创建SSL客户端证书
    4. 创建SSL客户端证书面板,根据以下信息配置SSL客户端证书,然后单击确定
      • 名称:输入SSL客户端证书的名称。

        长度为2~128个字符,以英文大小写字母或中文开头,可包含数字、下划线(_)和短划线(-)。

      • SSL服务端:选择刚刚创建的SSL服务端。
    5. SSL客户端页面,找到已创建的SSL客户端证书,然后在操作列单击下载
      SSL客户端证书会下载到您本地。

步骤三:配置客户端

  • 如果您使用的是Windows客户端,请参见以下步骤配置客户端。

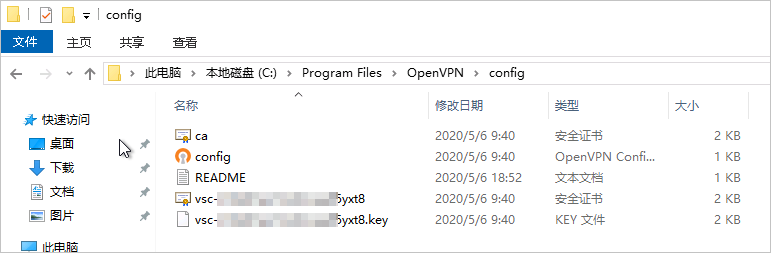

    1. 将已经下载的SSL客户端证书解压拷贝到OpenVPN\confi目录。本示例将证书解压拷贝到C:\Program Files\OpenVPN\config目录,请您根据安装路径将证书解压拷贝到实际的目录。拷贝证书
    2. 启动Openvpn客户端软件,并完成用户名和密码认证。LDAP客户端验证
  • 如果您使用的是Linux客户端,请参见以下步骤配置客户端。
    1. 执行以下命令安装OpenVPN客户端。
      yum install -y openvpn
    2. 将已经下载的SSL客户端证书解压拷贝到/etc/openvpn/conf/目录。
    3. 执行以下命令启动OpenVPN客户端软件,并完成用户名密码验证。

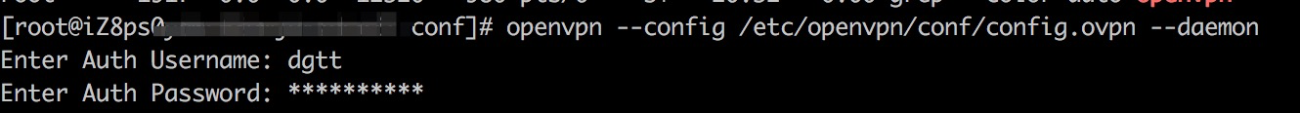

      openvpn --config /etc/openvpn/conf/config.ovpn --daemon
      启动OpenVPN
  • 如果您使用的是Mac客户端,请参见以下步骤配置客户端。
    1. 执行以下命令安装OpenVPN客户端。
      brew install openvpn
      说明 如果尚未安装homebrew,请先安装homebrew。
    2. 执行以下命令删除默认配置文件。
      rm /usr/local/etc/openvpn/*
    3. 执行以下命令将文件拷贝到配置目录。
      cp cert_location /usr/local/etc/openvpn/

      cert_location是SSL客户端证书的下载路径,例如: /Users/example/Downloads/certs.zip

    4. 执行以下命令将已经下载的证书解压拷贝到配置目录。
      cd  /usr/local/etc/openvpn
      unzip /usr/local/etc/openvpn/certs.zip
    5. 执行以下命令发起连接,并完成用户名和密码验证。
      sudo /usr/local/opt/openvpn/sbin/openvpn --config /usr/local/etc/openvpn/config.ovpn

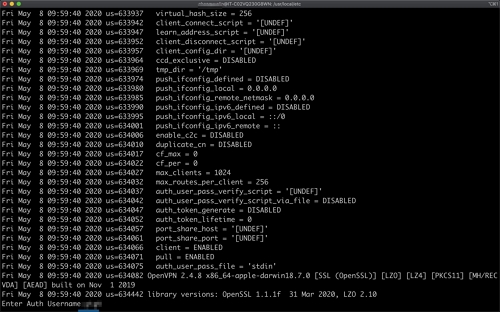

      Mac客户端双因子认证

步骤四:测试连通性

配置完成后,您可以通过ping命令测试与云上VPC的连通性。以下内容以Windows客户端为例,为您展示如何测试与云上VPC的连通性。

  1. 打开Windows客户端的cmd窗口。
  2. 通过ping命令pingVPC下的ECS实例的IP地址,验证通信是否正常。
    说明 请确保测试的ECS实例的安全组规则允许Windows客户端远程连接。更多信息,请参见安全组应用案例ECS安全组配置操作指南
    经测试,Windows客户端可以正常访问ECS实例。测试连通性
