目标数据集中存在图片字段时,Quick BI支持在数据集中切换图片类型字段,并在制作仪表板时,将图片字段展示在报表中。

前提条件

  • 您已连接数据源,请参见连接阿里云MySQL数据源
  • 您已创建数据集,且目标数据集中存在图片字段,请参见创建数据集

    图片字段的存储方式默认为图片链接URL,本例中,目标数据集为company_sales_record_img

使用限制

仅当字段类型为图片(图片)时,支持在交叉表、排行榜、指标看板展示图片字段。

进入维度编辑页面

  1. 登录Quick BI控制台
  2. 单击工作空间 > 数据集

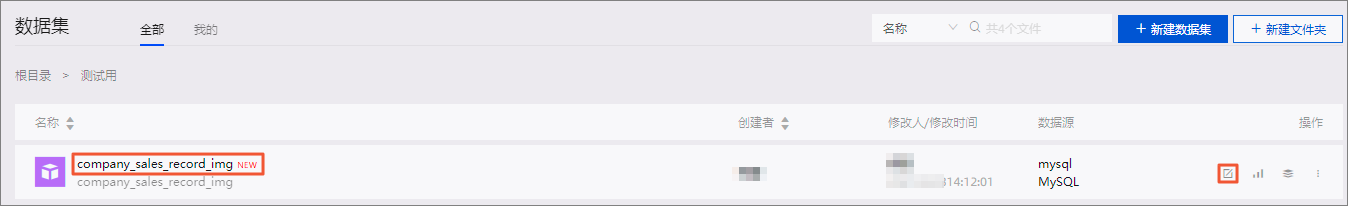

  3. 数据集管理页面,单击目标数据集company_sales_record_img名称。
    您也可以单击目标数据集所在行的modify图标,进入数据集编辑页面。编辑数据集

切换图片字段类型

图片字段的存储方式为图片链接URL,下面为您介绍如何将图片链接URL切换为图片类型。
说明 如果图片维度的标识2为红框显示时,则表示该字段已切换为图片,请跳过此步骤。
  1. 在数据集编辑页面的维度列表中,找到目标字段并单击右侧的set图标。
  2. 选择维度类型切换 > 图片
    本例中,目标字段为商品图片3
  3. 数据集编辑完成后,单击保存
    save

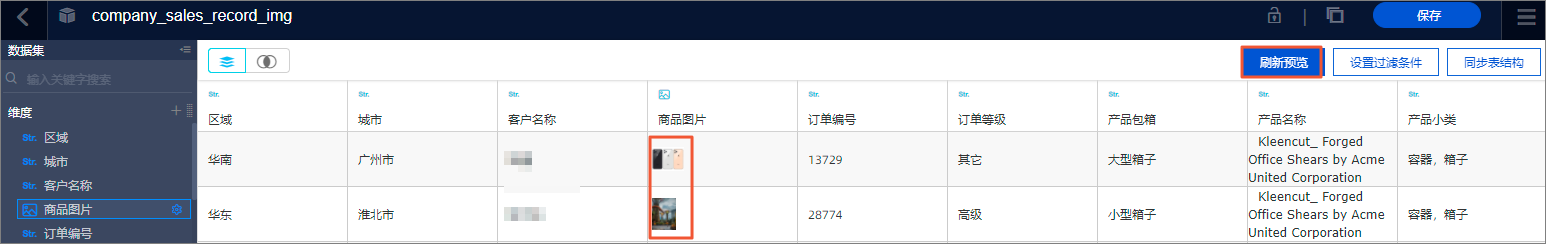

  4. 单击刷新预览
    系统会自动将数据显示在表格中。表格

图片维度在交叉表中的应用

  1. 请参见新建仪表板,进入仪表板编辑页面。
  2. 单击交叉表图标。
  3. 数据标签页,选择需要的维度字段和度量字段:
    • 维度列表中,找到省份商品图片,依次双击或拖拽至区域。
      说明 请确保商品图片已切换为图片字段类型(2)。
    • 度量列表中,找到订单数量运输成本利润金额,依次双击或拖拽至区域。

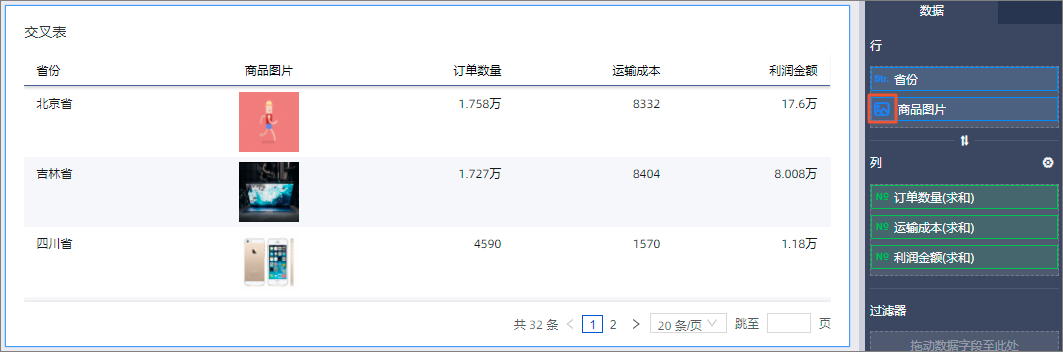

  4. 单击更新,系统自动更新图表。交叉表
    您可以单击商品图片右侧的更多图标,调整图片的大小。调整图片大小

    交叉表更多配置操作,请参见新交叉表

图片维度在指标看板中的应用

  1. 请参见新建仪表板,进入仪表板编辑页面。
  2. 单击指标看板图标图标。
  3. 数据标签页,选择需要的维度字段和度量字段:
    • 维度列表中,找到产品小类,双击或拖动至看板标签/维度区域。
    • 度量列表中,找到订单数量订单金额利润金额,依次双击或拖动至看板指标/度量区域。
  4. 单击更新,系统自动更新图表。

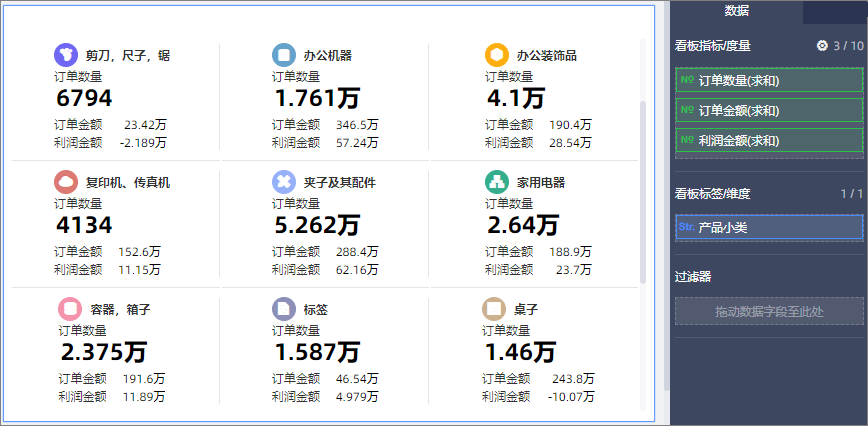

    此时,图表上默认显示主指标修饰图,且图片类型静态图片指标看板
  5. 图表设计页面单击样式页签,在指标块样式配置区域,修改图片类型图片字段,并选择图片字段商品图片
    商品图片312

    指标看板更多配置操作,请参见指标看板

图片维度在排行榜中的应用

  1. 请参见新建仪表板,进入仪表板编辑页面。
  2. 单击图标。
  3. 数据标签页,选择需要的维度字段和度量字段:
    • 维度列表中,找到商品图片,双击或拖动至类别/维度区域。
      说明 请确保商品图片已切换为图片字段类型(2)。
    • 度量列表中,找到订单数量,双击或拖动至指标/度量区域。
    • 度量列表中,找到订单金额折扣点利润金额,依次拖动至辅助指标/度量区域。

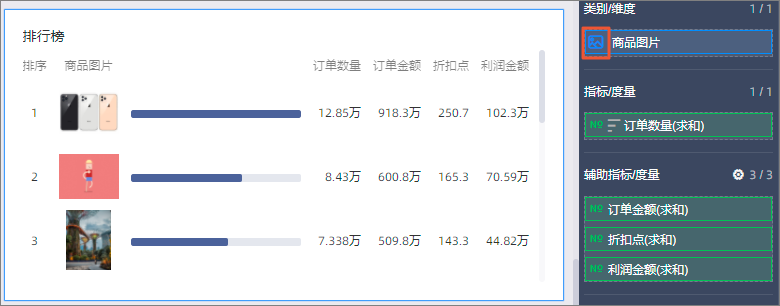

  4. 单击更新,系统自动更新图表。排行榜
    您可以单击商品图片右侧的更多图标,调整图片的大小。调整图片大小

    排行榜更多配置操作,请参见排行榜
